射频同轴电缆线知识.pdf

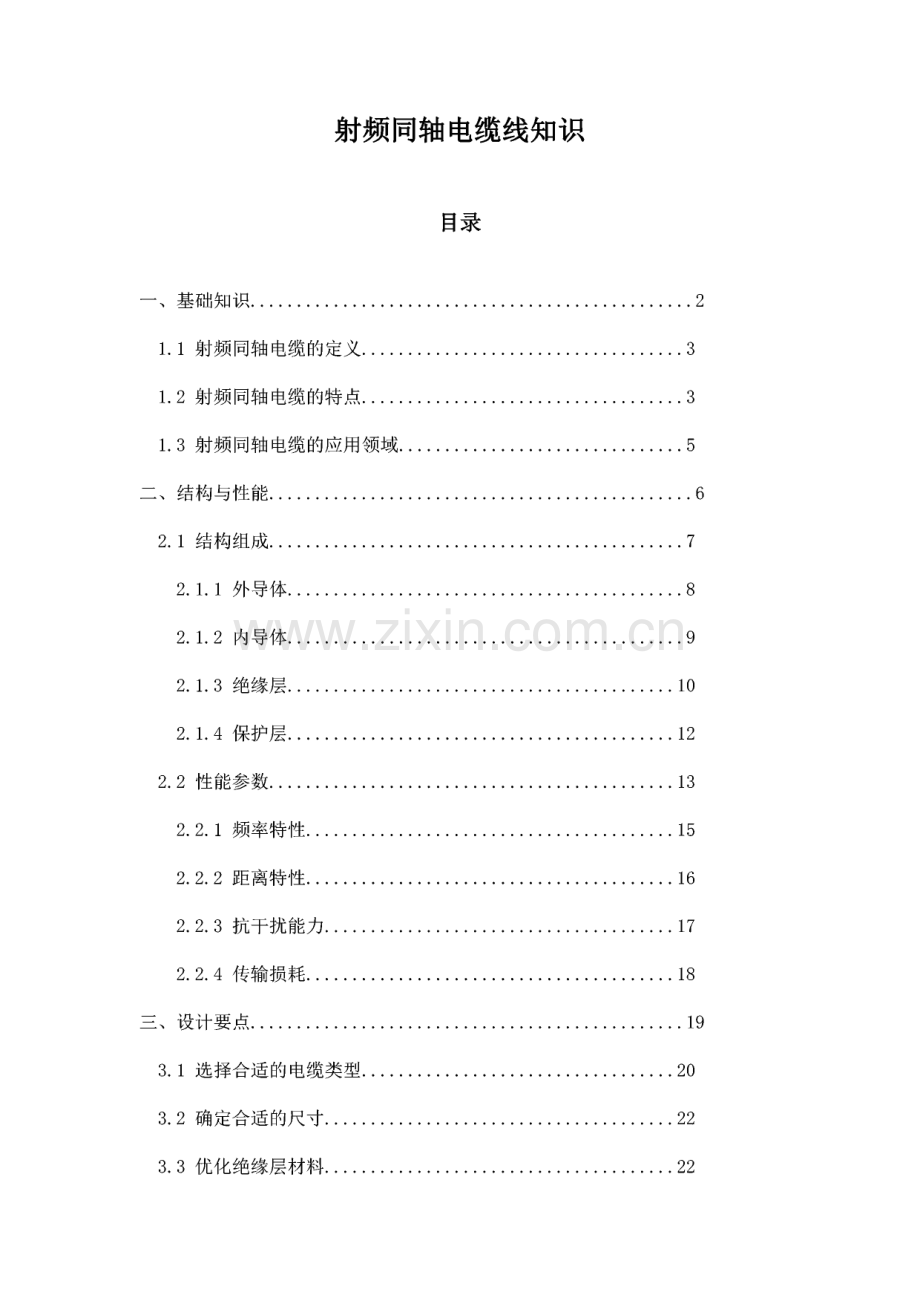

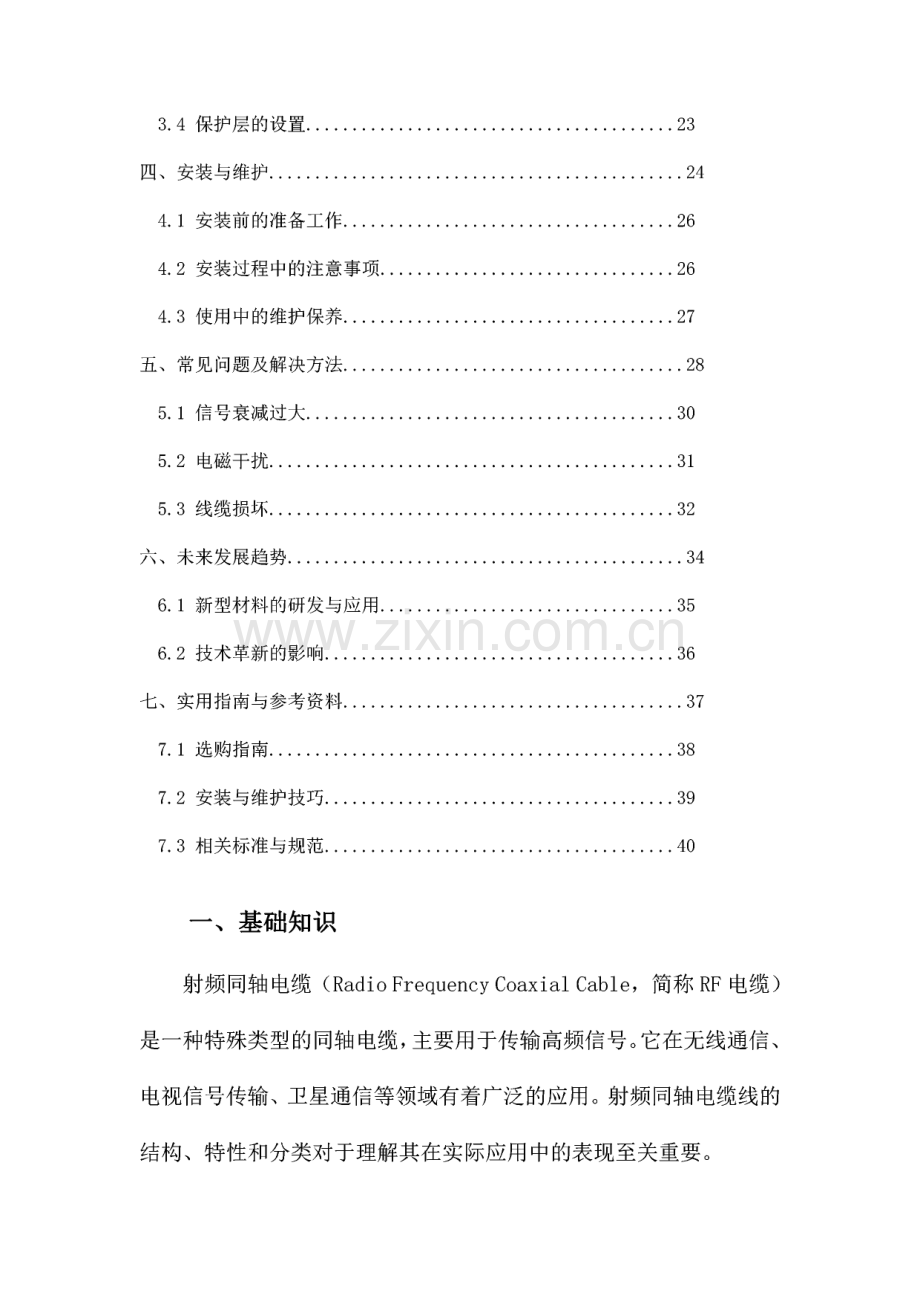

射频同轴电缆线知识目录一、基础知识.21.1射频同轴电缆的定义.31.2 射频同轴电缆的特点.31.3 射频同轴电缆的应用领域.5二、结构与性能.62.1结构组成.72.1.1外导体.82.1.2内导体.92.1.3绝缘层.102.1.4保护层.122.2性能参数.132.2.1频率特性.152.2.2距离特性.162.2.3抗干扰能力.172.2.4传输损耗.18三、设计要点.193.1选择合适的电缆类型.203.2确定合适的尺寸.223.3优化绝缘层材料.223.4保护层的设置.23四、安装与维护.244.1安装前的准备工作.264.2安装过程中的注意事项.264.3使用中的维护保养.27五、常见问题及解决方法.285.1信号衰减过大.305.2电磁干扰.315.3线缆损坏.32六、未来发展趋势.346.1 新型材料的研发与应用.356.2技术革新的影响.36七、实用指南与参考资料.377.1选购指南.387.2安装与维护技巧.397.3相关标准与规范.40一、基础知识射频同轴电缆（Radio Frequency Coaxial Cable,简称 RF 电缆）是一种特殊类型的同轴电缆，主要用于传输高频信号。它在无线通信、电视信号传输、卫星通信等领域有着广泛的应用。射频同轴电缆线的 结构、特性和分类对于理解其在实际应用中的表现至关重要。射频同轴电缆主要由四部分组成：中心导线、绝缘层、金属屏蔽 层和外层护套。中心导线负责传输信号，通常使用铜或镀锡材料制成;绝缘层位于中心导线和金属屏蔽层之间，用于隔离两者，防止信号干 扰；金属屏蔽层环绕在绝缘层外部，用于提供电磁屏蔽，防止外部电 磁干扰影响信号传输；外层护套则保护整个电缆，防止水分、物理损 伤等。射频同轴电缆的特性主要包括衰减、阻抗和带宽。衰减是指信号 在传输过程中的能量损失，与电缆的长度、直径和材料有关；阻抗是 指电缆对信号的阻力，影响信号的反射和传输效果；带宽是指电缆能 够传输信号的频率范围，决定了电缆的应用场景。按照传输频率：低频射频同轴电缆、高频射频同轴电缆和超高频 射频同轴电缆。按照导体材质：铜包钢射频同轴电缆、铜芯射频同轴电缆和铝芯 射频同轴电缆。按照结构特点：单根射频同轴电缆、多根并联射频同轴电缆和混 合型射频同轴电缆。射频同轴电缆因其优异的性能，在许多领域都有广泛应用，如无 线通信、电视信号传输、卫星通信、雷达系统和测试仪器等。在选择 合适的射频同轴电缆时，需要考虑其传输特性、尺寸、重量、成本等因素，以满足不同应用场景的需求。1.1 射频同轴电缆的定义射频同轴电缆是一种特殊的通信电缆，它利用同轴电磁波传输信 号。同轴电缆由内导体、绝缘层和外护套组成，内导体通常是铜或铝 制成的空心圆柱形，绝缘层通常是由聚丙烯或聚氯乙烯等材料制成的,外护套则起到保护和屏蔽的作用。这种结构使得射频同轴电缆具有良 好的导电性能、抗干扰能力和抗腐蚀性能，因此在通信领域得到了广 泛的应用。1.2 射频同轴电缆的特点随着现代信息技术的快速发展，射频同轴电缆作为信号传输的主 要载体，在各个领域扮演着重要的角色。了解射频同轴电缆的基本知 识对于从事通信、广播电视等行业的人士至关重要。本章节将对射频 同轴电缆的特点进行详细阐述，帮助读者更好地理解和掌握相关知识。射频同轴电缆是一种具有特殊结构的传输线，其特点主要体现在 以下几个方面：抗干扰能力强：由于射频信号具有较高的频率，容易受到外部电 磁干扰的影响。而射频同轴电缆由于其特殊的结构，能够有效地屏蔽 外界的电磁干扰，保证信号传输的稳定性。传输损耗低：射频同轴电缆的传输损耗与电缆的长度、结构以及 所使用的材料等因素有关。优质的材料和结构使得射频同轴电缆具有 较低的传输损耗，能够确保信号在较长距离传输时的质量。宽频带特性：射频同轴电缆具有良好的宽频带特性，能够适应不 同频率范围的信号传输需求。这使得它在通信、广播电视等领域具有 广泛的应用。较高的传输速度：与传统的传输线相比，射频同轴电缆具有较高 的信号传输速度，能够满足高速数据传输的需求。良好的电气性能：射频同轴电缆在电气性能上表现优秀，具有良 好的阻抗匹配性和稳定性，能够保证信号传输的质量。适用于多种环境：射频同轴电缆能够适应不同的环境，包括高温、低温、潮湿等恶劣环境，具有较广的适用范围。射频同轴电缆以其独特的优势在信号传输领域占据重要地位，了 解其特点有助于我们在实际应用中合理选择和运用射频同轴电缆，保 证信号传输的质量和稳定性。1.3 射频同轴电缆的应用领域广播电视领域：射频同轴电缆在广播电视信号传输中扮演着重要 的角色。由于其能够抵抗电磁干扰和信号损失较小的特点，使得电视 信号能够稳定、高质量地传输到每个家庭。通信行业：在电话通信、移动通信网络中，射频同轴电缆用于连 接基站和交换机，确保信号的稳定传输。计算机网络：在构建局域网或广域网时，射频同轴电缆常用于连 接网络设备，如路由器、交换机等。虽然随着光纤技术的普及，其应 用有所减少，但在某些特定的网络环境中，同轴电缆仍是一种可靠的 传输媒介。监控和安全系统：射频同轴电缆广泛应用于闭路电视监控系统、报警系统和其它安全监控系统中，确保图像和数据的实时传输。智能交通系统：在城市交通管理系统中，射频同轴电缆用于传输 交通监控数据，如交通流量、车辆识别等。医疗设备：一些医疗设备和系统中，如医学影像设备，也使用射 频同轴电缆进行信号传输。工业应用：在生产线的自动化控制系统中，射频同轴电缆用于连 接各种传感器和执行器，确保生产过程的稳定和高效。其他领域：止匕外，射频同轴电缆还应用于无线电台站、卫星地面 站、雷达系统等众多领域。射频同轴电缆的应用领域广泛，几乎覆盖了所有需要高质量、稳 定信号传输的场合。随着技术的进步和应用场景的需求变化，其应用 领域还将进一步扩大。二、结构与性能射频同轴电缆线是一种特殊类型的同轴电缆，其结构由内外两层 导体和中间的绝缘材料组成。内导体通常是由铜或镀铜材料制成，负 责传输信号；外导体则通常是金属网或金属箔，起到屏蔽作用，防止 外部电磁干扰对信号造成影响。绝缘材料则用于隔离内外导体，保证 信号的纯净传输。带宽：射频同轴电缆线的带宽通常比普通同轴电缆要宽，能够支 持较高的频率传输。具体带宽范围取决于电缆的设计和制造工艺。衰减：在信号传输过程中，射频同轴电缆线会出现一定程度的衰 减。衰减量取决于电缆的材料、结构和传输距离等因素。高质量的电 缆具有较低的衰减，保证了信号的传输质量。抗干扰性：由于外导体的屏蔽作用，射频同轴电缆线对外部电磁 干扰具有较强的抵抗能力。这使得它在复杂电磁环境中仍能保持稳定 的信号传输性能。阻抗：射频同轴电缆线的阻抗与内外导体的几何尺寸、材料以及 绝缘材料的介电常数等因素有关。通过合理设计电缆的结构参数，可 以调整其阻抗特性，以满足不同应用场景的需求。耐压性：射频同轴电缆线需要在一定的电压下稳定工作。其材料 和结构设计需具备足够的耐压性能，以确保长期安全运行。射频同轴电缆线凭借其独特的结构设计和优异的性能，在通信、雷达、微波等领域得到了广泛应用。2.1结构组成外导体：外导体是电缆的外部导电层，通常由铜或铜合金制成。它的主要作用是屏蔽外界电磁干扰，保证信号传输的稳定性。内导体：内导体位于外导体的内部，通常由铜或铜合金制成。在 射频同轴电缆中，内导体不仅用于传输信号，还起到屏蔽内部电磁场 的作用。绝缘层：绝缘层位于外导体和内导体之间，通常由聚乙烯、聚氯 乙烯等塑料材料制成。它的作用是隔离内外导体，防止电流泄露，并 确保信号的纯净传输。保护层：保护层位于电缆的最外层，通常由聚氯乙烯、聚氨酯等 材料制成。它的作用是保护电缆不受外界机械损伤、化学腐蚀和潮湿 影响。射频同轴电缆线的结构组成包括外导体、内导体、绝缘层和保护 层。这些组成部分共同保证了电缆的性能和使用寿命。2.1.1外导体射频同轴电缆线是一种具有内部导体和外部绝缘层的电缆，其主要功能是传输射频信号。在射频同轴电缆线的组成中，外导体起着至 关重要的作用。外导体通常由铜或铝制成，具有良好的导电性能和抗 腐蚀性能。外导体的直径和长度直接影响到射频信号的传输质量，外导体的 直径越大，传输损耗越小；外导体的长度越长，传输损耗也越小。过 粗或过长的外导体会导致电阻增加，从而影响信号传输质量。在设计 射频同轴电缆线时，需要根据实际应用场景选择合适的外导体尺寸和 长度。外导体的表面处理也是影响射频信号传输的一个重要因素，为了 提高外导体的导电性能和抗腐蚀性能，通常需要对外导体进行镀金、镀银等表面处理。这些处理方法可以有效降低接触电阻，提高信号传 输质量。在外导体的设计和选择中，需要充分考虑射频信号传输的质量、成本和可靠性等因素。通过合理的设计和选材，可以为射频同轴电缆 线提供稳定的信号传输性能，满足各种复杂环境下的应用需求。2.1.2内导体a.定义与功能：内导体是射频同轴电缆中的信号传输部分，负责 电流的传输。其主要功能是承载射频信号，确保信号在电缆中的传输 质量和效率。b.类型与结构：内导体有多种类型，包括固体铜芯、铜管等。不 同的结构和材料选择会影响到信号的传输质量和阻抗匹配性。在实际 应用中，根据具体的工程需求选择合适的类型和结构。C.材质选择：常见的内导体材料包括纯铜、铜合金等。这些材料 具有良好的导电性能和加工性能，能够满足射频信号传输的要求。在 选择内导体材料时，需要考虑其导电率、机械强度、耐腐蚀性等性能 指标。d.直径与阻抗匹配：内导体的直径对射频同轴电缆的阻抗匹配性 能有着重要的影响。选择合适的直径可以确保信号在传输过程中的稳 定性和准确性。在实际应用中，需要根据电缆的规格和工程需求来确 定内导体的直径。e.表面处理：内导体的表面处理对于防止氧化和腐蚀具有重要意 义。一些优质的内导体可能会采用特殊的涂层处理技术，以提高其耐 腐蚀性和使用寿命。表面处理还可以改善内导体与绝缘层之间的粘接 性能，提高信号的传输质量。f.与绝缘层的配合：内导体与绝缘层的配合关系直接影响到信号 的传输质量。绝缘层需要具有良好的介电性能和机械性能，以确保信 号在传输过程中的稳定性和准确性。内导体与绝缘层之间的界面需要 紧密贴合，避免产生气隙或空隙，以确保信号的完整性和稳定性。内导体是射频同轴电缆线中至关重要的部分，其质量、结构、材 料和表面处理等因素都会对电缆的传输性能和使用寿命产生影响。在 选择和使用内导体时，需要充分考虑工程需求和实际应用场景，选择 合适的类型、结构和材料，以确保射频同轴电缆线的性能和稳定性。2.1.3绝缘层射频同轴电缆线的绝缘层是电缆材料的重要组成部分，其主要功 能是确保电流在传输过程中不会外泄，同时防止电磁干扰，保证信号 的质量和传输效率。绝缘层的材料选择对于射频同轴电缆的性能至关重要，绝缘层材 料需要具备优异的电气性能、热稳定性、耐候性和环保性。常见的绝 缘层材料包括聚乙烯（PE）、聚氯乙烯（PVC）、氟塑料（如PTFE、FEP）等。在射频同轴电缆中，绝缘层的质量直接影响信号的传输损耗和回 波损耗。优质的绝缘层能够减少信号在传输过程中的能量损失，提高 信号的传输距离和信噪比。绝缘层的性能还会影响电缆的抗干扰能力,优质的绝缘层能够有效抵抗电磁干扰，保证信号的稳定传输。为了保证绝缘层的性能，制造过程中需要对材料进行严格的测试 和监控。绝缘层的介电常数、介质损耗因数、击穿强度等指标都需要 符合相关标准的要求。绝缘层的厚度也需要控制在一定范围内，以确保电缆的整体性能。绝缘层是射频同轴电缆线中的关键组成部分，其性能的好坏直接 影响到电缆的整体性能。在选择和使用绝缘层材料时，需要充分考虑 其电气性能、热稳定性、耐候性和环保性等方面的要求，以保证电缆 在实际应用中的可靠性和稳定性。2.1.4保护层射频同轴电缆线知识一一第2章节：结构与构造一一第1节：基 本知识一一第4部分：保护层功能与作用：保护层的主要功能是保护电缆免受外部机械损伤、化学腐蚀、紫外线辐射等环境因素的影响。它确保了电缆的耐用性和 长期稳定运行，保护层的厚度和质量决定了电缆防护性能的强弱，关 系到线缆的安全运行寿命。其材料和结构设计需充分考虑各种环境因 素和使用条件。材料选择：射频同轴电缆的保护层通常采用耐磨性高、耐腐蚀性 强的材料制成，如聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等塑料材料，这些材料具有良好的电气性能和机械性能。针对特定的 应用环境和使用要求，保护层可能使用特定的防火性能优良的合成橡 胶材料和防爆外壳材料以符合相应行业的规范。保护层还需要具备优 良的抗紫外线性能，以保证在户外使用时的耐久性。结构设计：射频同轴电缆的保护层结构设计通常采用双层结构或 多重防护结构，以提高电缆的防护等级和可靠性。外层通常是硬质的 防护层，提供基础的物理防护和化学防护功能；内层则是柔软的保护 层或垫层，可以提供一定的缓冲和防磨功能，进一步保护内部的绝缘 层和屏蔽层。这种多层次结构设计增强了电缆的整体防护能力和稳定 性。附加功能：除了基本的防护功能外，射频同轴电缆的保护层还可 能具备其他附加功能，如防火阻燃性能、防爆性能等。这些附加功能 可根据实际需求和应用场景进行选择和设计，以确保电缆在各种复杂 环境下的安全性和可靠性。在某些特定应用场景下，需要采用符合特 殊标准的防火阻燃型外层护套以保护线缆的安全运行和避免潜在的 危害。射频同轴电缆的保护层在电缆整体设计和应用中占据着举足轻 重的地位，对保障电缆的正常运行和延长使用寿命具有重要意义。在 选购和使用射频同轴电缆时，对保护层的关注同样不可忽视。2.2性能参数射频同轴电缆线是一种用于传输高频信号的电缆，具有特定的性 能参数，这些参数对于评估电缆的性能和使用效果至关重要。频率范围：射频同轴电缆线的工作频率通常在几百千赫兹至几百 兆赫兹之间，具体范围取决于应用需求和电缆的设计。在这个频率范 围内，电缆应保持稳定的性能，确保信号的有效传输。最大插入损耗：最大插入损耗是指在特定频率下，电缆在传输信 号时所能承受的最大功率损耗。这个参数反映了电缆对信号衰减的能 力，是评估电缆性能的重要指标。插入损耗越小，电缆的性能越好。回波损耗：回波损耗是指电缆在接收信号时，对反射信号的抑制 能力。良好的回波损耗可以减少信号干扰，提高信号质量。回波损耗 的值越低，说明电缆的阻抗匹配性能越好。线路完整性：线路完整性是指电缆在长时间使用过程中，其电气 性能、机械性能以及结构完整性保持不变的能力。这涉及到电缆的材 料选择、制造工艺以及安装维护等多个方面。良好的线路完整性可以 保证电缆长期稳定运行。抗干扰性能：射频同轴电缆线具有良好的抗干扰性能，能够有效 抵抗电磁干扰、雷电等外部因素对信号的影响。这对于保证数据传输 的准确性和稳定性具有重要意义。低温适应性：由于许多射频同轴电缆线在工作过程中会产生热量,因此需要具备一定的低温适应性，以确保在极端环境下仍能正常工作。低温适应性好的电缆可以在低温环境下保持稳定的电气性能和机械 性能。射频同轴电缆线的性能参数包括频率范围、最大插入损耗、回波 损耗、线路完整性、抗干扰性能以及低温适应性等方面。这些参数共 同决定了电缆的性能和使用效果，因此在选择和使用射频同轴电缆线 时，需要充分考虑这些因素。2.2.1频率特性在无线通信系统中，射频同轴电缆（RF coaxial cable）扮演着 至关重要的角色。它不仅用于传输信号，还承担着平衡和屏蔽的双重 作用。本段落将深入探讨射频同轴电缆线的频率特性。射频同轴电缆线的频率特性是其核心性能指标之一，它决定了电 缆在特定频率下能够保持稳定的性能。射频同轴电缆线的频率范围是 从几百千赫兹（kHz）到几百兆赫兹（MHz）,甚至更高。在这个范围 内，电缆的性能会随着频率的变化而发生变化。我们来看电缆的阻抗特性，阻抗是射频同轴电缆的一个重要参数,它影响着信号的传输效率和稳定性。随着频率的增加，电缆的阻抗也 会发生变化。在设计电缆时，需要充分考虑阻抗匹配问题，以确保信 号能够高效地传输，并避免反射和干扰。电缆的损耗特性也是频率特性的一个重要方面，在高频情况下，信号的衰减会加快，导致信号质量下降。在实际应用中，需要选择具 有较低损耗的电缆，以保证信号的传输距离和质量。射频同轴电缆线的稳定性也是一个关键的频率特性，由于电缆的 材料和结构在高频下容易受到外界因素的影响，因此需要确保电缆在 宽频带内具有良好的稳定性，以减少信号失真和噪声干扰。为了满足不同无线通信系统的需求，射频同轴电缆线的频率特性 需要根据具体应用场景进行设计和优化。通过选择合适的电缆类型、调整电缆的结构参数以及优化阻抗匹配等方法，可以实现对电缆频率 特性的有效控制，从而提高无线通信系统的整体性能。2.2.2距离特性射频同轴电缆线在通信系统中扮演着重要的角色，其距离特性是 评估电缆性能的关键因素之一。距离特性描述了电缆在传输信号过程 中，信号强度随距离增加而衰减的情况。射频同轴电缆线的距离特性受到多种因素的影响，如电缆的物理 结构、材料、尺寸、传输频率以及外部环境等。这些因素共同决定了 电缆在传输过程中的信号衰减程度和带宽范围。在实际应用中，射频同轴电缆线的距离特性通常通过实验测试或 仿真分析来获得。测试方法包括使用信号发生器、功率计和频谱分析 仪等设备，在不同距离下对电缆进行传输测试，以获取信号强度、信 噪比、失真等参数。仿真分析则可以通过建立电缆的数学模型，模拟 其在不同条件下的性能表现。根据距离特性的测试结果，可以评估电缆的性能优劣，并为系统 设计提供重要依据。在长距离通信系统中，需要选择具有较高带宽和 较低衰减的电缆，以保证信号的传输质量和稳定性。而在短距离通信 系统中，对电缆的性能要求可能相对较低，但仍需考虑电缆的阻抗匹 配和回波损耗等因素。射频同轴电缆线的距离特性是影响其性能的关键因素之一，需要 在实际应用中进行充分的测试和仿真分析，以确保系统的稳定运行。2.2.3抗干扰能力在无线通信系统中，射频同轴电缆线(Coaxial Cable,Coax)作为信号传输介质，在很大程度上决定了系统的性能和可靠性。由于 电磁干扰、射频干扰和工业环境中的电磁脉冲等因素的影响，射频同 轴电缆线的抗干扰能力成为了 一个关键指标。屏蔽效果：射频同轴电缆线通常采用金属屏蔽层来阻止外部电磁 干扰侵入信号传输路径。屏蔽层一般是铜材料，具有良好的导电性。根据屏蔽层的不同材料和结构，可以分为半导体制冷型屏蔽电缆、金 属编织网屏蔽电缆等。屏蔽层的使用可以有效降低外部电磁场对信号 的影响。阻抗匹配：为了实现信号的完整传输，射频同轴电缆线的输入端 和输出端的阻抗需要匹配。阻抗不匹配会导致反射功率的增加，从而 影响信号质量。通过选择合适的电缆特性阻抗和调整负载阻抗，可以 降低信号传输过程中的能量损失和反射损耗。传输特性：射频同轴电缆线的传输特性包括幅度响应、相位响应 和群时延响应等参数。这些参数决定了电缆线在不同频率下的信号衰 减、相位失真和传播延迟。通过优化电缆线的设计参数，可以提高其 在特定频率范围内的抗干扰能力。抗雷击和电涌能力：在恶劣环境下，射频同轴电缆线需要具备一 定的抗雷击和电涌能力。这可以通过选用具有高电气性能的材料、设 置避雷器和接地装置等方法来实现。温度和湿度适应性：射频同轴电缆线在不同的温度和湿度条件下,其性能可能会有所变化。在选择和使用电缆线时，应充分考虑其工作 环境的温度和湿度范围，以确保信号的稳定传输。射频同轴电缆线的抗干扰能力与其设计、制造和应用密切相关。在实际应用中，需要综合考虑各种因素,选择合适的电缆类型和配置，以满足无线通信系统对信号质量的要求。2.2.4传输损耗射频同轴电缆线在传输信号时，由于各种因素的影响，会产生一 定的能量损失，这就是传输损耗。传输损耗主要包括线路损耗和附加 损耗两部分。线路损耗是射频同轴电缆在传输信号过程中由于电阻、电感等因 素引起的能量损失。这部分损耗与电缆的材质、结构、尺寸以及工作 频率等因素密切相关。通常情况下，电缆的尺寸越大，其线路损耗也 就越大。附加损耗是指除了线路损耗之外，由于电缆使用环境、安装方式、维护保养等因素导致的额外能量损失。电缆接续环境温度过高或过低,会导致电缆内部材料性能变化，从而增加附加损耗；电缆敷设过程中 如果弯曲过度或受到外力挤压，也可能导致电缆内部结构受损，进而 引起附加损耗。保持电缆接续环境的温度稳定，避免过高或过低的温度对电缆造 成损害。定期对电缆进行维护保养，检查电缆的内部结构和外部环境，及 时发现并处理潜在问题。三、设计要点电缆类型选择：根据应用需求和传输频率，选择适当的射频同轴 电缆类型，如常见的RG系列同轴电缆、宽带高频同轴电缆等。不同 类型电缆的电气特性和物理性能有所差异，因此应根据实际需求进行 选择。传输频率考虑：射频信号的传输频率会影响同轴电缆的性能。设 计时需考虑信号频率与电缆截面积的关系，以确保信号的稳定性和传 输质量。频率越高，电缆的截面积需要越大，以减少信号损失和失真。阻抗匹配：同轴电缆的阻抗匹配对于信号传输至关重要。设计时 需确保电缆的阻抗与源端和负载端的阻抗相匹配，以减少信号反射和 损失。通常采用的特征阻抗为50或75,需要根据系统要求进行选择。结构设计：同轴电缆的结构设计包括内外导体的形状、绝缘层材 料和厚度、屏蔽层结构等。设计时需根据传输频率、衰减性能、机械 性能等要求，合理设计电缆结构，以优化电气性能和物理性能。防护与可靠性：设计时需考虑电缆的防护性能，如防水、防潮、防腐蚀等。还需考虑电缆的可靠性和耐用性，以确保在长期使用过程 中性能稳定可靠。射频同轴电缆线设计过程中需综合考虑电缆类型选择、传输频率、阻抗匹配、结构设计和防护与可靠性等要点。只有全面考虑这些因素，才能设计出性能优良、稳定可靠的射频同轴电缆线。3.1选择合适的电缆类型系统需求和性能指标：首先，要明确您的系统所需的工作频率、带宽、传输功率等性能指标。这些指标将直接影响您选择的电缆类型 及其特性。电缆的阻抗特性：射频同轴电缆的阻抗与它的几何形状、材料以 及尺寸有关。如果阻抗不匹配，可能会导致信号反射和损耗。根据系 统的阻抗要求来选择合适的电缆类型至关重要。电缆的传输特性：除了阻抗，还需要考虑电缆的插入损耗、回波 损耗、串扰等传输特性。这些特性决定了电缆在信号传输过程中的性 能表现。环境因素：电缆的使用环境对其性能也有很大影响。在潮湿的环 境中，可能需要选择具有更高防潮性能的电缆；而在高温环境中，则 需要选择能够承受高温的电缆。成本和可用性：还要考虑电缆的成本和供应情况。虽然高性能电 缆可能价格昂贵，但在关键应用中，它们可能是必要的投资。也要确 保所选电缆的供应是稳定的，以避免项目延期或成本超支。选择合适的射频同轴电缆类型是一个复杂的过程，需要综合考虑 系统需求、性能指标、环境因素以及成本等多个方面。通过仔细评估 这些因素，您可以为您的应用选择最合适的电缆类型，从而确保系统 的可靠运行和高性能。3.2确定合适的尺寸工作频率：射频同轴电缆线的尺寸会因其工作频率的不同而有所 变化。高频信号通常需要更小直径的电缆以减少信号衰减，而低频信 号则可以承受更大的电缆直径。传输功率：电缆的尺寸还与其所能承受的功率传输有关。高功率 传输可能需要更大截面积的电缆来防止过热和损坏。阻抗匹配：为了实现有效的信号传输，电缆的阻抗需要与负载阻 抗相匹配。这要求电缆的尺寸和特性阻抗能够精确控制。物理限制：电缆的尺寸还受到物理安装和环境因素的限制，如管 道尺寸、建筑物结构、电缆槽等。成本效益：在实际应用中，电缆的尺寸也需要考虑到成本效益，选择既满足性能需求又具有最佳成本效益的电缆。3.3优化绝缘层材料考虑材料的电学性能：绝缘层材料应具有良好的介电常数、损耗 因子和电容率等电学性能参数。这些参数直接影响到电缆线的传输特 性，如频率响应、信号衰减和串扰等。在选择绝缘层材料时，应充分 考虑其电学性能。考虑材料的机械性能：射频同轴电缆线在使用过程中会受到拉伸、弯曲和挤压等力的作用，因此绝缘层材料应具有良好的机械性能，以 保证电缆线的使用寿命和抗拉强度。常用的机械性能较好的绝缘材料 有聚酰亚胺(PI)、聚苯硫酸(PPS)和聚氯乙烯(PVC)等。考虑材料的热性能：射频同轴电缆线工作在高温环境下，因此绝 缘层材料应具有良好的热稳定性和耐热性。常用的热性能较好的绝缘 材料有硅橡胶(VMQ)、氟塑料(FPM)和聚酰亚胺(PAI)等。考虑材料的环保性能：随着环保意识的提高，越来越多的企业开 始关注绝缘层材料的环保性能。在选择绝缘层材料时，应尽量选择无 毒、无味、低挥发性和可降解的环保材料，以减少对环境的影响。考虑成本因素：在满足性能要求的前提下，应尽量选择成本较低 的绝缘层材料，以降低射频同轴电缆线的生产成本。还可以考虑采用 复合材料或混合型绝缘材料，以实现多种功能的同时降低成本。优化绝缘层材料是提高射频同轴电缆线性能的关键环节，在实际 生产过程中，应根据具体的应用场景和性能要求，综合考虑各种因素,选择合适的绝缘层材料。3.4保护层的设置防护材料选择：保护层的材料应具有良好的耐磨性、耐腐蚀性、耐高温性以及抗紫外线性能等。常见的保护层材料包括PVC、PE、PU 等，具体选用要根据实际需求和应用环境决定。保护层厚度设定：保护层的厚度应依据电缆线的工作环境以及电 缆线本身的直径来决定。环境越恶劣，电缆线直径越大，所需的保护 层厚度也应相应增加。结构设计：保护层的设计应考虑其抗压性、抗弯曲性以及抗拉伸 性等因素。结构设计合理，能够确保电缆线在各种安装和使用条件下 都能保持良好的性能。防护附加措施：除了基本保护层外，还可以根据需要设置额外的 防护设施，如加强层、抗紫外线涂层等，以进一步提高电缆线的防护 能力。保护层的设置是射频同轴电缆线制造和使用过程中的关键环节，其合理设置能够有效提高电缆线的性能和使用寿命。在实际操作中，应根据具体情况进行选择和设计，确保电缆线的安全稳定运行。四、安装与维护射频同轴电缆线在安装和维护过程中需要遵循一定的规范和注 意事项，以确保信号传输的质量和稳定性。安装前的准备：在安装前，应对电缆线进行全面的检查，包括外 观、长度、绝缘层厚度等。要确保安装环境符合要求，避免在多尘及 潮湿的环境中露天操作，保持电缆线的绝缘层完好无损。正确连接：在连接射频同轴电缆线时，应使用高质量的接头和连 接器。接头的接触电阻应尽可能小，以保证电流的顺畅传输。要注意 区分内外导体，接头的内部应良好接地，以防止干扰信号的产生。电缆线的敷设：在敷设电缆线时，应避免电缆线过度弯曲或受到 挤压。应选择适当的曲率半径，以免损伤电缆线的内部结构。要确保 电缆线的固定支架牢固可靠，防止因振动或外力作用导致电缆线移位 或损坏。接地处理：为确保射频同轴电缆线的正常工作，必须对其进行接 地处理。接地线的规格应与电缆线的规格相匹配，并确保接地点的接 地电阻小于4欧姆。接地线的布置方式应合理，以避免电磁干扰对其 他设备的影响。定期检查与维护：为保证电缆线的长期稳定运行，应定期进行检 查和维护。检查内容包括电缆线的通断状态、接头的工作状态以及接 地系统的完整性等。如发现问题应及时处理，避免因故障导致信号传 输质量的下降或中断。在安装与维护射频同轴电缆线时，应严格按照相关规范进行操作,确保电缆线的质量和安全性能得到保障。4.1 安装前的准备工作了解基础知识：在开始安装前，了解射频同轴电缆线的基础知识 是必要的。包括了解同轴电缆的构造、类型、特性和使用场合等，这 将有助于选择正确的电缆类型和规格。确定安装路径：在安装前，需要确定电缆线的安装路径。考虑电 缆线的长度、走向和固定方式等因素，确保电缆线能够顺畅地连接到 目标设备上。同时需要考虑周围环境和因素，避免安装在潮湿或高温 的地方，以保证信号的稳定性和传输质量。准备工具和材料：根据安装需求准备所需的工具和材料，如剥线 钳、压线钳、螺丝刀、绝缘胶带、同轴电缆专用的连接器等。确保这 些工具和材料的质量和数量满足安装需求。检查设备：在安装前检查设备是否正常工作，特别是终端设备，如射频接收器和发射器等。确认设备连接口的尺寸和类型是否与同轴 电缆匹配，以避免在安装过程中出现不兼容的情况。安全准备：确保安装过程中遵守相关的安全规定和标准，确保工 作人员的安全。在安装前检查电缆线和设备是否带电，确保在安全的 条件下进行安装工作。同时需要注意防止短路和其他安全问题。4.2 安装过程中的注意事项环境要求：射频同轴电缆线应避免在高温、高湿、强磁场、强电 场等恶劣环境下使用。在安装过程中，应尽量保持电缆线所处环境干 燥、通风良好，避免与金属物体接触。安装工具：在安装射频同轴电缆线时，应使用专用的剥皮钳、压 接钳等工具，以确保电缆线的完整性和接口的质量。还应使用绝缘胶 带对电缆线进行包扎，防止电缆线受到外界损伤。安装步骤：在安装射频同轴电缆线时，应按照设计图纸和施工规 范进行操作。将电缆线从包装中取出，检查电缆线的外观是否完好无 损；然后，将电缆线连接到相应的设备或系统中；进行必要的测试和 调试，确保电缆线正常工作。安全措施：在安装过程中，应注意防止电缆线被踩踏、拉扯、弯 曲等不当操作，以免损坏电缆线。还应注意防止电缆线触及电源、信 号源等敏感设备，以免引起电气故障。维护保养：在电缆线安装完成后，应定期进行检查和维护，确保 电缆线的安全和稳定运行。对于出现故障的电缆线，应及时进行更换 或修理，避免影响整个系统的正常工作。4.3 使用中的维护保养射频同轴电缆线应放置在干燥、通风的环境中，避免潮湿和灰尘 对电缆造成损害。在多尘环境或恶劣气候条件下，应使用防尘罩或防 尘布对电缆进行保护。电缆在弯曲时，其内部的结构应力会发生变化，可能导致信号衰 减或干扰增加。在布线和使用过程中应尽量避免电缆过度弯曲，以减 少对信号质量的影响。在安装和使用过程中，要小心避免锐利物体、高温环境或化学物 质对电缆造成机械损伤。这些损伤可能导致电缆外皮开裂、内部导体 断裂或接触不良等问题。建议定期对射频同轴电缆线进行检查，包括外观、连接端子和绝 缘层等。如发现异常情况，应及时处理，避免因小问题导致大损失。为确保射频同轴电缆线的稳定工作和防止电磁干扰，正确的接地 是非常重要的。接地系统应符合相关标准和规范，确保电流能够顺利 流回地线，避免对设备和人员造成潜在危害。五、常见问题及解决方法原因：电缆线在使用过程中，可能会受到机械损伤、环境因素（如 温度、湿度等）或化学腐蚀等因素影响，导致电缆线损坏。解决方法：定期检查电缆线的外观和内部结构，发现损坏及时更 换；在存放和运输过程中，注意保护电缆线免受损伤；使用耐高温、耐潮湿、抗腐蚀的电缆线。原因：电缆线的接头部分可能因制造工艺、材料质量等问题导致 接触不良。解决方法：选择质量可靠的电缆线生产厂家和产品；在安装过程 中，确保接头部分清洁、干燥，并按照正确的接线方法进行连接；定 期检查电缆线的接头接触情况，发现问题及时处理。原因：射频同轴电缆线的长度过长、截面积不足、材质不良等因 素可能导致信号衰减严重。解决方法：合理选择电缆线的规格和长度，避免过长；选择合适 的截面积，以满足信号传输的需求;使用优质的射频同轴电缆线材料,如纯铜导体等。原因：射频同轴电缆线与其他电子设备相互干扰，导致信号传输 不稳定。解决方法：将射频同轴电缆线远离其他电子设备，减少相互干扰 的可能性；在设计和安装过程中，采取一定的屏蔽措施，降低电磁干 扰的影响。解决方法：选择合适的散热材料和散热方式，如添加散热片、采 用风扇等；保持电缆线的通风良好，避免堵塞；在高温环境下使用时,考虑增加散热装置，如空调、风扇等。5.1 信号衰减过大信号衰减是射频同轴电缆中常见的传输问题之一，当射频信号在 电缆中传输时，由于多种因素，信号强度会逐渐减弱，导致信号质量 下降。以下是关于信号衰减过大的详细解释及应对措施：原因解析：信号衰减过大的主要原因包括电缆本身的电阻和电容 效应、绝缘材料的损耗、外部干扰等。电缆的长度、频率和使用的连 接器类型也会对信号衰减产生影响。影响分析：信号衰减过大可能导致通信距离受限、数据传输速度 下降、信号失真等问题。在高频传输中，衰减问题尤为突出，严重影 响通信质量。选择高质量的材料和制造工艺优良的射频同轴电缆，以降低电阻和电容效应。根据实际需求选择合适的电缆长度和类型，避免过长距离的传输 导致信号衰减。考虑采用放大器或中继器对信号进行放大和补偿，以增强信号的 传输距离和质量。预防措施：在安装和使用过程中，避免过度弯曲和挤压电缆，以 防止内部导体受损导致信号衰减。定期检查和维护电缆及其连接设备,确保其处于良好状态。了解并正确处理射频同轴电缆线的信号衰减问题，对于确保通信 系统的稳定性和数据传输的可靠性至关重要。5.2 电磁干扰射频同轴电缆线在传输信号的过程中，可能会受到来自系统内部 和外部环境的电磁干扰，这些干扰可能会影响信号的稳定性和传输质 量。内部干扰主要来源于电缆线自身结构、接头、连接器等部件的材 料和制造工艺。材料中的杂质、氧化或腐蚀可能导致电缆线内部产生 电场或磁场，进而影响信号的传输。接头和连接器由于接触不良或松 动，也可能引入额外的噪声和干扰信号。外部干扰主要来自于系统外部的电磁辐射和传导骚扰，这些干扰 可能通过电源线、信号线、空间辐射等方式进入电缆线，对信号产生 干扰。电力线的开关操作、雷电活动、无线电广播、移动通信等都有 可能产生电磁干扰。对电缆线进行屏蔽，采用金属屏蔽层或金属网状结构，将干扰信 号隔离在电缆线之外。将敏感设备与干扰源隔离，如将计算机、通信设备等放置在屏蔽 室内，以减少外部干扰的影响。使用滤波器或衰减器等设备来降低干扰信号的能量，保护后续设 备的正常工作。电磁干扰是射频同轴电缆线传输中不可忽视的问题，了解和掌握 电磁干扰的产生机理、传播途径和影响因素，以及采取有效的防护措 施，对于保证射频同轴电缆线的传输质量和稳定性具有重要意义。5.3线缆损坏线缆损坏是射频同轴电缆使用中常见的现象，理解和掌握线缆损 坏的特点和原因对于保障通信系统的正常运行至关重要。以下是关于 线缆损坏的详细内容：a.物理损坏：由于外力挤压、弯曲过度、切割等造成的明显物理 伤痕或断裂。c.水树效应：长期浸泡在水中，电缆内部发生绝缘性能下降的现象。常见于室外电缆。d.化学腐蚀：暴露在腐蚀性环境中导致线缆绝缘或护套腐蚀、损 坏。常见于酸性或碱性液体腐蚀线缆外部保护套和内部结构。a.环境因素：如极端温度、湿度波动造成的收缩或膨胀；气候变 化如台风等极端天气引起外部受力导致的破坏。b.安装不当：在安装过程中受到过度的拉伸或扭曲等造成线缆内 部结构损伤。c.维护不足：长期缺乏必要的维护和检查，导致线缆老化或损坏 未及时发现和处理。e.长期使用损耗：随着时间推移和使用频率的增加，线缆自然老 化，性能逐渐下降。线缆损坏会导致信号质量下降，传输损耗增大，严重时可能导致 信号中断或无法传输。在通信系统中，线缆的损坏可能直接影响设备 的正常运行和通信质量。通过专业的仪器和设备检测线缆的电气性能、外观完整性等，及 时发现并定位损坏点。常用的检测方法包括视觉检查、阻抗测试、电 压测试等。针对不同类型的损坏，采取更换受损部分或整体更换线缆的方式 进行修复。加强日常的维护和定期检查，预防类似问题的再次发生。加强环境监控和设备管理，确保安装规范合理，预防因安装不当导致 的线缆损坏。对于已经发生损坏的线缆及时进行处理和更换，确保通 信系统运行的稳定性与安全性。同时加强对人员的培训，提升安装维 护的技术水平也是重要的保障措施之一。在进行维修和维护的过程中 还必须确保安全性符合要求，以避免在操作过程中引发新的安全问题 或故障。六、未来发展趋势随着5G、物联网等技术的普及，数据传输速度将得到极大提升,对射频同轴电缆线的传输性能提出了更高的要求。具备更高带宽、更 低损耗、更强抗干扰能力的射频同轴电缆线将得到更广泛的应用。宽带接入技术的发展将进一步推动射频同轴电缆线的需求增长。光纤到户、5G基站建设等项目的推进，需要大量高性能的射频同轴 电缆线来保障信号的稳定传输。智能化与网络化的趋势将使射频同轴电缆线在数据传输过程中 发挥更加重要的作用。通过引入物联网、大数据等技术，实现对射频 同轴电缆线的实时监控、远程管理和智能维护，提高网络的可靠
