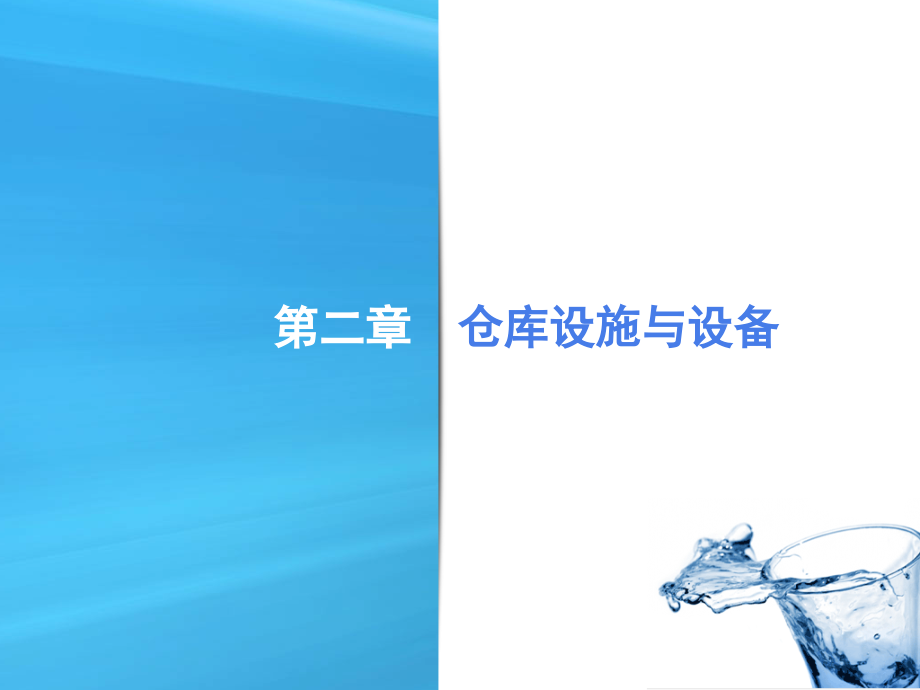

第2章仓库及仓库设施设备.ppt

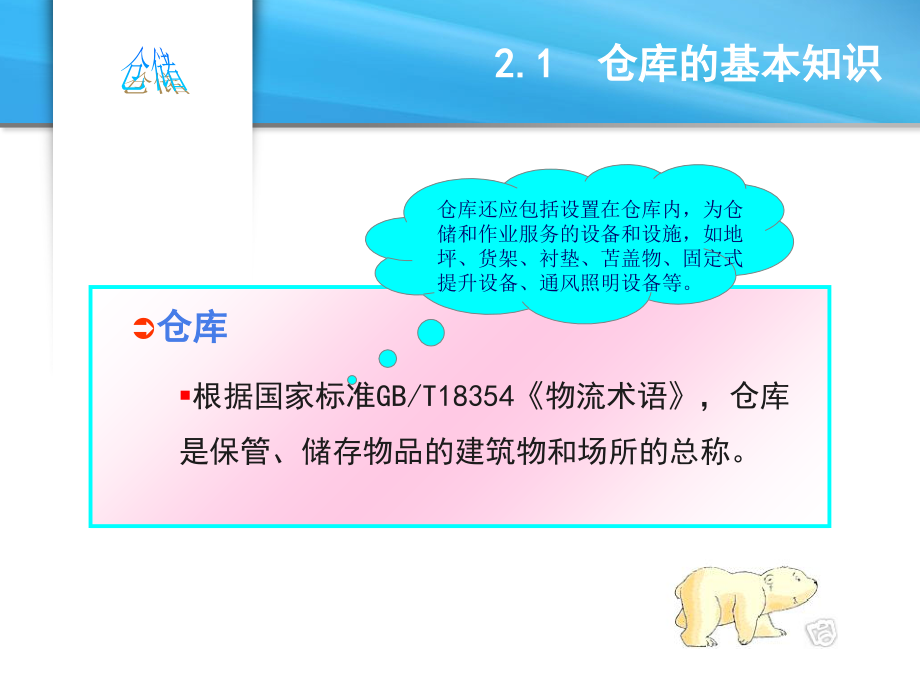

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,仓储,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,仓储,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,仓储,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,第二章,仓库设施与设备,2.1,仓库的基本知识,仓库,根据国家标准,GB/T18354,物流术语,，仓库是保管、储存物品的建筑物和场所的总称。,仓库还应包括设置在仓库内，为仓储和作业服务的设备和设施，如地坪、货架、衬垫、苫盖物、固定式提升设备、通风照明设备等。,1储存和保管,2调节供需,3调节货物运输能力,4流通配送加工,5信息传递,6产品生命周期支持,7风险防范,仓库的功能,仓库的种类,按营运形态分,自用仓库,营业仓库,公用仓库,按保管条件分,普通仓库,保温仓库,特种仓库,按建筑物结构分,单层仓库,多层仓库,筒仓,露天堆场,2025/10/24 周五,纵 列 式 布 置,库内货位平面布置形式：,例,2025/10/24 周五,混 合 式 布 置,库内货位平面布置形式：,例,2025/10/24 周五,斜 向 式 布 置,库内货位平面布置形式：,例,2025/10/24 周五,例,2025/10/24 周五,例,冷库,冷藏：,05,摄氏度,冷冻：,-18-30,摄氏度,速冻：一般低于,-60,摄氏度,冷库的结构,冷却和解冻间,冷冻库房,冷藏库房,分发间,冷库操作注意事项,避免人员被封闭库内,防止人员缺氧窒息,防止冻伤,妥善使用设备,粮仓,粮食的特点,呼吸性和自热性,吸湿性和散湿性,吸附性,易受虫害,散落流动性,扬尘爆炸性,化学危险品库,二、仓库储存设备,货架,托盘,集装箱,装卸搬运设备,货架,货架是为了节省货品存放空间，增加库房利用效率，用支架、隔板或托架组成的立体存储货物的设施。,1,、货架的作用,有利于仓库空间的利用，提高库容利用率，有效扩大仓库的储存能力,有利于货物存取、拣选、计量、清点等作业，有利于提高作业效率及贯彻先进先出的原则,有利于货物完整，减少货物损失,有利于实现仓库作业的机械化和自动化，提高仓储作业的现代化水平,（,1,）横梁式托盘货架,立柱,横梁,基脚,斜撑,货架的分类,单排型 双排型,层格式货架,1、每格原则上只能放一种物品，不易混淆；,2、其缺点是层间光线暗，存放数量少。,3、主要用于规格复杂、多样，必须互相间隔开的物品。,抽屉式货架,1、主要用于存放中小型模具，通常每层承载量小于500公斤；重型抽屉式货架可用于存放特重型模具和货物。,2、可存放比较贵重或怕尘土，怕湿的小件物品。,特点,横梁式托盘货架也称货位式货架、选取式货架。每个托盘均能完全独立自由存取，有很好的存取效率。,可配置普通叉车、前移式叉车、三向叉车等各种型号叉车，是企业仓库最常用托盘类货物存储系统。,立柱和横梁插接组合装配式结构，优化型截面设计，节距上下任意调节。但为确保货架的稳定性，第一层横梁的安装高度不宜超过,1600mm,。,（,2,）驶入、驶出式货架,驶入式货架特点,驶入式货架又称为通廊式货架。,驶入式货架是一种连续的整栋式货架，托盘存储区同时也是叉车通道，这使得高密度存储成为可能。,空间利用高，储存量大，场地利用率可达到,60%,。,需配合平衡式叉车或前移式叉车使用。,驶入式货架投资成本相对较低，适用于横向尺寸较大、品种较少、数量较多且货物存取模式可预定的情况。,驶入式货架的作业方式,先进后出的作业方式（先存后取，后存先取）。,托盘按货架深度方向，一个紧接着一个依次存放。,存货时，先从内部深处存放，然后依次向外存放。,取货时，先把外部货物取出，再向内依次取货。,驶入式货架只能从一边存取货物。,（,3,）窄巷道型货架,如果存储或物流中心具有下述几点特征就可以考虑选择窄巷道货架系统：,1.,存储的货物量大，货物进出较为频繁且对货物有较高的拣选要求；,2.,存储与物流中心急需增加储位数量或要求具有一定的存储量；,3.,仓库可用净高较高,大于,8M,以上；,4.,叉车可选用独立的仓储叉车,不计划使用仓储叉车驶出室外执行其它任务。,（,4,）,托盘自滑动型货架（又称重力式货架）,分为：重力式和压力式两种,入库,出库,货物 立柱 横梁 滑道 倾斜隔板,重力式特点,托盘存放在倾斜的滑道上，第一个托盘货物取走后，后一个托盘货物自动滑到取货区。,特别适合货物周转量大的情况使用，场地利用率可达,70%,。,重力式的作业方式,典型的先进先出存取模式，较多用于拣选系统中。,存货时，从斜坡高端送入，通过导向轮下滑，逐个存放。,取货时，从斜坡低端取出，其后的托盘逐一向下滑动待取。,托盘在每一条滑道中依次流入流出，因而不会漏检。,故特别适用于易损货物、短时期储存的货物。,重力式货架前后均要有叉车通道。,压力式的作业方式,典型的先进后出存取模式。,货架前端有叉车通道即可，适应仓库面积有限的场合。,存货时，从斜坡低端送入，通过导向轮上推，逐个存放。,取货时，从斜坡低端取出，其后的托盘逐一向下滑动待取。,（,5,）后推式货架,特点,后推式货架托盘的存放和取出是在同一通道上进行。,该系统既能达到驶入式货架的仓储量，又能达到重力式货架的取出能力。,空间利用率可达,60%,。,适合多品种、大批量的货物，特别适合冷冻库等，需要提高空间使用率的。,工作原理,在货架的前后梁间，以多层台车重叠相接。,台车通过轴承跨于货架轨道上。,在货架前端，将托盘货物置于台车上。,存储下一盘货物时，叉车同时将原先货物推向里面。,当外侧货物被取走时，里面的台车会自动滑向外侧。,作业方式,先进后出的作业方式（先存后取，后存先取）。,存货时，叉车将台车架逐个推入到货架深处。,取货时，里面的台车借重力自动滑向外侧。,安全性好，台车平面设计，货物倾斜角度小。,存储深度为,2-4,个托盘，最深可达,5,个托盘。,台车以颜色区分，方便储位目视化管理。,与横梁式托盘货架对比图,（,6,）阁楼式货架,阁楼货架系统在汽车零部件领域、汽车,4S,店、轻工、电子等行业有较多应用。,（,7,）中型货架,（,8,）轻型货架,轻型货架装卸简单,搁板可按需要，节距上下调节,适用于零件盒、周转箱、纸箱等轻量物品的存储,（,9,）悬臂式货架,特点,适合存储长、大件货物和不同规则货物，特别适合存储管材、型材、板材。,悬臂结构轻巧，载重能力好。,需配合平衡式叉车或前移式叉车使用。,（,10,）旋转式货架 （,11,）移动式货架,（,12,）,AS/RS,自动存取型货架（自动化立体仓库）,A,适应性,B,经济性,C,先进性,选择货架的原则,货架选择的基本要素,托盘的尺寸及货物的高度（宽,W*,深,D*,高,H,）,货物的重量（含托盘或料箱）,叉车的提升高度及库房可利用的净高,选用叉车型号或参数,叉车存取货物时的进叉方向,存储库区的平面尺寸,货物进出库的方向及要求,选择货架时应考虑因素,物品特性,存取性,出入库量,搬运设备,厂房结构,装卸搬运设备,库房管理,库房结构,货位存货方式和密度,货物进出库方式,货架成本,性质、库存量,单元装载、包装形式,货物特点,有效高度,梁柱间距,地面条件,型号规格,作业特征,货架类型,选择货架应综合考虑的因素,课 堂 练 习,比较贵重或怕尘土、怕湿的小件物品需使用（）货架？,A,层格式货架,B,抽屉式货架,C,悬臂式货架,D,重力式货架,B,适用于存放长形货物和不规则货物的货架是（）,A,悬臂式货架,B,托盘货架,C,重力式货架,D,层架,A,不保证货物先入先出货架是（）,A,重力式货架,B,托盘式货架,C,后推式货架,D,驶入式货架,CD,托盘,托盘是用于集装、堆放、搬运和运输的放置货物和制品作为一单元负荷的水平平台装置。,这种台面有供叉车从下部叉入并将台板托起的叉入口。以这种结构为基本结构的台板和在这种基本结构基础上形成的各种形式的集装器具都统称为托盘。,托盘,优点：,装盘容易、装载量较大、返空容易、自重量小,缺点：,需要购置费用，对于非企业内部运作，一般需要返回,占用一定空间，长途运输损失一定物品装载空间,保护性比集装箱差，露天存放困难，需要仓库等配套设施,我国托盘的材质及使用比例：,主要是木制平托盘（,90%,）、塑料平托盘（,8%,），钢制托盘、复合材料托盘、纸制托盘（,2%,）；复合材料平托盘和塑料托盘上升比例较大。,托盘分类,平托盘：木制、钢制、塑料制、复合材料、纸制,柱式托盘,箱式托盘,轮式托盘,特种专用托盘：平板玻璃集装托盘、轮胎专用托盘、长尺寸物托盘、油桶专用托盘,滑板托盘,植绒内托（吸塑托盘）,平托盘,柱式托盘,箱式托盘,轮式托盘,特种专用托盘,轮胎专用托盘,油桶专用托盘,滑板托盘,植绒内托（吸塑托盘）,托盘标准及规格,全球通用的国际标准,a.1200*800mm,b.1200*1000mm,c.1219*1016mm,d.1140*1140mm,e.1100*1100mm,f.1067*1067mm,我国标准（相当混乱）,a.1000*1200mm,（使用最多）,b.1100*1100mm,（使用最多，日资、韩资使用最多）,集装箱,计算题：,运输一批货物，采用纸箱尺寸为,400,*,400,*,400,（,mm,），每箱毛重,15kg,，每箱净重,12kg,，一个钢制集装箱尺寸,10000,*,2000,*,2000,（,mm,），最大载重,9600kg,，问：一个钢制集装箱最多能装载该批货物多少箱？是否超重？,集装箱的标识,箱主代号。国际标准化组织规定，箱主代号由四个大写的拉丁文字母表示，前三位由箱主自己规定，第四个字母一律用,U,表示。,顺序好，又称箱号，由,6,位阿拉伯字母组成。如又小数字不是,6,位时，则在有效数字前用“,0”,不足,6,位。,核对数字。核对数字是用来对箱主代号和顺序号记录是否准确的依据。它位于箱号后，以一位阿拉伯数字加一方框表示。,装卸搬运设备的概念,是指用来搬移、升降、装卸和短距离输送物料或货物的机械设备。,装卸搬运设备,起重机,在物流作业中常用的起重机是一种周期性循环、间歇运动的机械，用来垂直升降货物或兼作货物的水平运动，以满足货物的装卸、转载等作业要求。,起重机是现代企业实现物流作业机械化、自动化，改善物料装卸搬运条件，减轻工人劳动强度，提高装卸搬运效率不可缺少的重要机械设备。在各个领域如港口、仓库、车站等被广泛的运用。,桥式起重机,臂架类起重机,车载千斤顶,皮带输送机,辊式输送机,链板输送机,悬挂式输送机,螺旋式输送机,链板输送机,输送面平坦光滑,摩擦力小,物料在输送线之间的过渡平稳,可输送各类玻璃瓶、,PET,瓶、易拉罐等物料,也可输送各类箱包。,悬挂式输送机,运行阻力小，稳定性能好，转弯灵活。广泛应用于电冰箱、洗衣机、空调器、电风扇、电饭煲、自行车、仪器仪表、食品以及表面处理、喷涂、电镀等行业的运输及装配流水线。,输送机,叉车,概念,叉车，也称铲车，是指用货叉或其他工作装置自行装卸货物的起升车辆。,起源于,20,世纪，二战后广泛应用。,叉车的主要技术参数是额定载重量和最大起升高度。,安全架,是保护操作者头部用的。,升降架,可设计成多段式的。大部分是液压式的，也有采用电动提升装置的。,货叉架,这是固定货叉和有关附件用的。,货叉,这是直接搬运物品用的，一般是,100,150mm,宽，,1000,1200mm,长，,40mm,厚。两叉距离根据货物尺寸可以调整。,负载重心距,这是负载重心到货叉架的距离，是决定负载能力的因素之一。当负载在,4500kg,以下时，标准负载重心距为,0.6m,。当大于,3.6m,时，叉车提升高度将大大降低。可以说负载重心距是决定负载安全的重要因素。,叉车特点,（,1,）机械化程度高；,（,2,）机动灵活性好；,（,3,）可以多用途使用；,（,4,）装卸和搬运双重功能；,（,5,）提高仓库利用率；,（,6,）有利于开展托盘成组运输和集中箱运输。,（,7,）成本低、投资少,分类,动力装置,内燃动力叉车、电动叉车、双动力叉车,结构特点,前叉式叉车、侧叉式叉车、集装箱叉车、跨运车、其他叉车,内燃动力叉车,以内燃机为动力，提供作业所需能量。,根据燃料不同，分为：汽油叉车、柴油叉车、液化气叉车、双燃料叉车,双燃料叉车分为：汽油,/,液化气叉车、柴油,/,液化气叉车,电动叉车,也称为蓄电池叉车或电瓶叉车,双动力叉车,主要有内燃叉,/,电动叉车,货叉在叉车的前方，根据叉车保持稳定的方法，分为三类：,平衡重式叉车，平衡重式叉车平衡重的作用是与货叉上的载荷相平衡，平衡重的大小，直接影响叉车的横向稳定性。,前叉式叉车,插腿式叉车，插腿式叉车的两条支腿可以插入货盘下面，货物重心位于前后轮所决定的平面内，叉车的稳定性好，又不用另加平衡重。,前移式叉车，前移式叉车取货时，货叉与门架一起前移，插入货盘底下，起升后货叉带着货物与门架一起后退，使货物重心位于前后轮所决定的平面内，叉车的稳定性好，又不用另加平衡重，前移式叉车结构相对比较复杂。,侧叉车式叉车,侧叉式叉车的门架、货叉及起升机构设置在叉车车体侧面的,U,型槽内，三者均可沿横向导轨向侧面移动，货叉可上、下升降。为抵抗起重时货物引起的倾翻力矩，在车体,U,形开口两侧装有两个液压支腿。侧叉式叉车主要用于装卸、搬运长件货物。,集装箱叉车,专门用于集装箱的装卸和搬运，分为前叉式、侧叉式、顶吊架式。,集装箱叉车工作示意图,跨运车,跨越在货物之上，货叉位于两边门腿的内侧，叉尖指向内部。跨运车主要用来对长、大、笨重件和集装箱进行装卸搬运和堆码作业。分为通用跨运车、集装箱跨运车、龙门跨运车等类型。,其他叉车,一些特殊结构的叉车，如抱车、拣选式叉车、越野式叉车、三支点叉车等。,选择叉车时考虑因素,负载能力,最大起升高度,行走及起升速度,机动性,控制方式及操作性,堆垛设备,堆垛机,巷道式堆垛机,明确是否确实需要进行这个搬运步骤,要有长远发展的眼光，即制定设备选择计划时要考虑长远发展的需要,牢记系统化的观念,遵循简单化原则，选择合适的规格型号,要进行多方案的比较,选择依据,（,1,）根据距离和物流量指示图，确定设备的类别,（,2,）根据设备的技术指标、货物特点以及运行成本、使用方便等因素，选择设备系列型号，甚至品牌,复杂的搬运设备,复杂的运输设备,简单的搬运设备,简单的运输设备,距离,物流量,距离短,距离长,物流量大,物流量小,距离、物流量和搬运运输设备,选择方法,分拣系统,分拣是指将一批相同或者不同的货物，按照不用的要求分别挑选出来，进行配送或发运。,人公分拣,-,摘取式,-,播种式,自动分拣,摘取式,播种式,
