hua技术交底记录
编 号

81
工程名称
××热力管线工程
分部工程名称
竖井
分项工程名称
圈梁施工
施工单位
××公司
交底日期
08．5．5
交底内容：

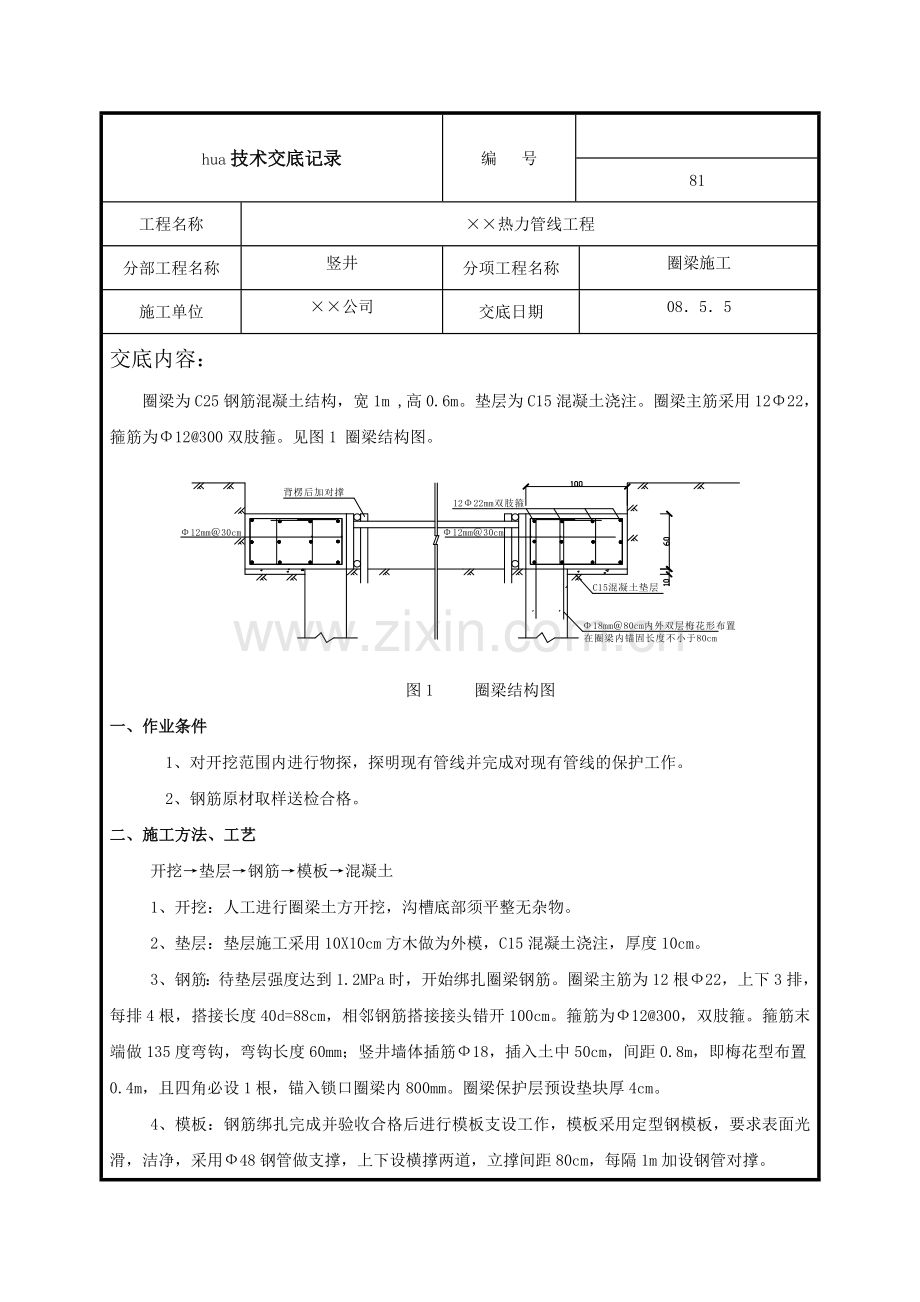

圈梁为C25钢筋混凝土结构，宽1m ,高0.6m。垫层为C15混凝土浇注。圈梁主筋采用12Φ22，箍筋为Φ12@300双肢箍。见图1 圈梁结构图。

图1 圈梁结构图
一、作业条件
1、对开挖范围内进行物探，探明现有管线并完成对现有管线的保护工作。
2、钢筋原材取样送检合格。
二、施工方法、工艺
开挖→垫层→钢筋→模板→混凝土
1、开挖：人工进行圈梁土方开挖，沟槽底部须平整无杂物。
2、垫层：垫层施工采用10X10cm方木做为外模，C15混凝土浇注，厚度10cm。
3、钢筋：待垫层强度达到1.2MPa时，开始绑扎圈梁钢筋。圈梁主筋为12根Ф22，上下3排，每排4根，搭接长度40d=88cm，相邻钢筋搭接接头错开100cm。箍筋为Ф12@300，双肢箍。箍筋末端做135度弯钩，弯钩长度60mm；竖井墙体插筋Ф18，插入土中50cm，间距0.8m，即梅花型布置0.4m，且四角必设1根，锚入锁口圈梁内800mm。圈梁保护层预设垫块厚4cm。
4、模板：钢筋绑扎完成并验收合格后进行模板支设工作，模板采用定型钢模板，要求表面光滑，洁净，采用Ф48钢管做支撑，上下设横撑两道，立撑间距80cm，每隔1m加设钢管对撑。

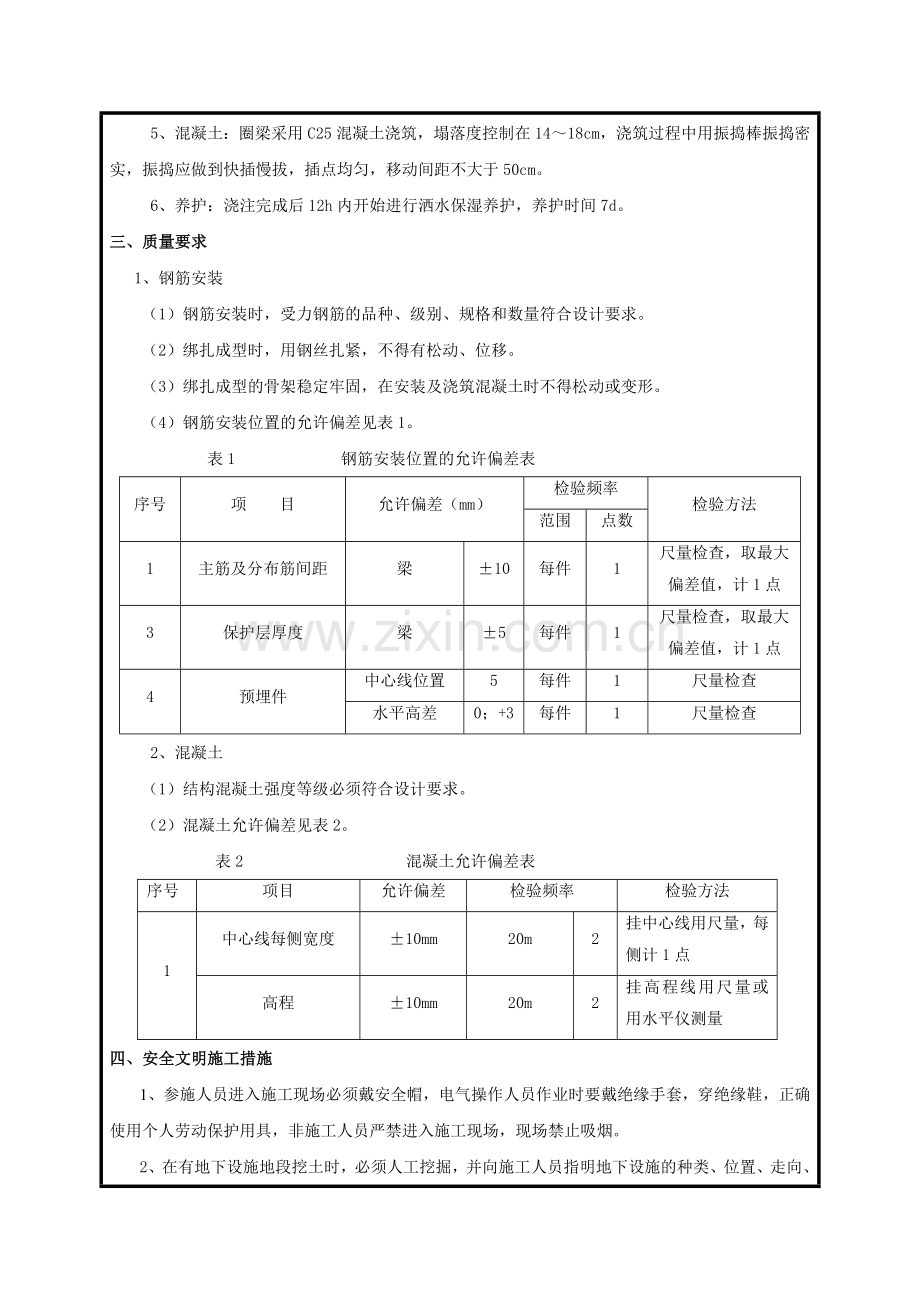

5、混凝土：圈梁采用C25混凝土浇筑，塌落度控制在14～18cm，浇筑过程中用振捣棒振捣密实，振捣应做到快插慢拔，插点均匀，移动间距不大于50cm。
6、养护：浇注完成后12h内开始进行洒水保湿养护，养护时间7d。
三、质量要求
1、钢筋安装
（1）钢筋安装时，受力钢筋的品种、级别、规格和数量符合设计要求。
（2）绑扎成型时，用钢丝扎紧，不得有松动、位移。
（3）绑扎成型的骨架稳定牢固，在安装及浇筑混凝土时不得松动或变形。
（4）钢筋安装位置的允许偏差见表1。
表1 钢筋安装位置的允许偏差表
序号
项 目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
主筋及分布筋间距
梁
±10
每件
1
尺量检查，取最大偏差值，计1点
3
保护层厚度
梁
±5
每件
1
尺量检查，取最大偏差值，计1点
4
预埋件
中心线位置
5
每件
1
尺量检查
水平高差
0；+3
每件
1
尺量检查
2、混凝土
（1）结构混凝土强度等级必须符合设计要求。
（2）混凝土允许偏差见表2。
表2 混凝土允许偏差表
序号
项目
允许偏差
检验频率
检验方法
1
中心线每侧宽度
±10mm
20m
2
挂中心线用尺量，每侧计1点
高程
±10mm
20m
2
挂高程线用尺量或用水平仪测量
四、安全文明施工措施
1、参施人员进入施工现场必须戴安全帽，电气操作人员作业时要戴绝缘手套，穿绝缘鞋，正确使用个人劳动保护用具，非施工人员严禁进入施工现场，现场禁止吸烟。
2、在有地下设施地段挖土时，必须人工挖掘，并向施工人员指明地下设施的种类、位置、走向、高程等。
3、施工区域进行全封闭围挡，围挡要求按照统一标准搭设。设置交通标示牌和夜间警示灯。

审 核 人
交 底 人
接 受 交 底 人
×××
×××
×××
