简易交通灯设计.ppt

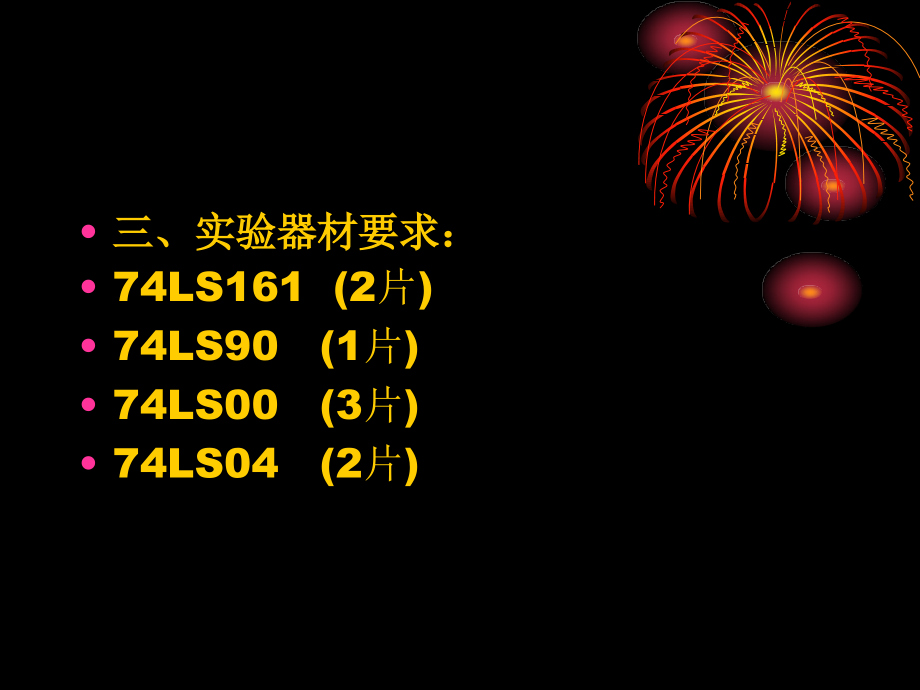

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,二、实验内容,用中小规模逻辑器件设计交通灯控制电路。,三、要求,1、由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红，绿，黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则越过停车线车辆可以继续通行，停车线后的车辆立即停止行驶；,2、主干道每次放行40秒。支干道每次放行30秒；,3、在每次由绿灯亮到红灯亮的转换过程中，要亮4秒黄灯作为过渡。,4、在交通灯处在不同的状态时，设计以倒计时方式显示的计时器实现倒计时功能提示。,简易交通灯设计,三、实验器材要求：,74LS161 (2片),74LS90 (1片),74LS00 (3片),74LS04 (2片),四、设计过程具体要求：,1、检查实验箱芯片槽，脉冲源、七段数码显示管（2片）是否正常；,2、检查实验用线、芯片是否完好；,3、先实现计数器的倒计时时间显示，然后实现状态转换，最后实现红绿灯显示。要求红黄绿灯显示分别用对应颜色的线连接。（红灯红线，黄灯黄线，绿灯绿线）芯片电源用红线连接，地用黑线连接。,五、实验报告要求（要求用A4打印纸手写）：,1、自行设计封皮；,2、设计内容及要求；,3、总设计原理和各单元设计思路（计时模块、显示模块、状态控制电路模块）。要求写出各模块设计过程及电路图（详写）；,4、总电路图（要求手画）；,5、设计中遇到的问题和解决的方案。,实验原理,因为主干道和支干道的红，黄，绿有以下几种情况：,状态,主干道,支干道,1（00）,绿,红,2（01）,黄,红,3（10）,红,绿,4（11）,红,黄,系统框图：,主控电路,倒计时系统,脉冲发生器,数码管显示,交通灯,注意：按要求对系统的状态不同，即红绿灯的状态不同，个位的进制也就要求不同。用系统的状态量Q1,Q0控制74LS161的置数端D0D1D2D3。,Q1,Q0,D3,D2,D1,D0,0,0,0,1,1,0,0,1,1,1,0,0,1,0,0,1,1,0,1,1,1,1,0,0,当状态为1111时，74LS161的状态必须跳到进入下一个循环，此时进位输出为1，我们可以把它的CO非接入置数端LD。,再对控制十位输出的74LS161设计,级联方法参考课本,Q1,Q0,D3,D2,D1,D0,0,0,1,1,0,0,0,1,1,1,1,1,1,0,1,1,0,1,1,1,1,1,1,1,2、主控制器,根据计时器送来的信号，保持或改变电路的状，以实现对主，支干道车辆运行状态的控制（建议用90或161实现）,3、交通等显示,用状态控制交通灯,Q1,Q0,主红(R),主黄（Y）,主绿（G）,支红(R),支黄（Y）,支绿（G）,0,0,0,0,1,1,0,0,0,1,0,1,0,1,0,0,1,0,1,0,0,0,0,1,1,1,1,0,0,0,1,0,
