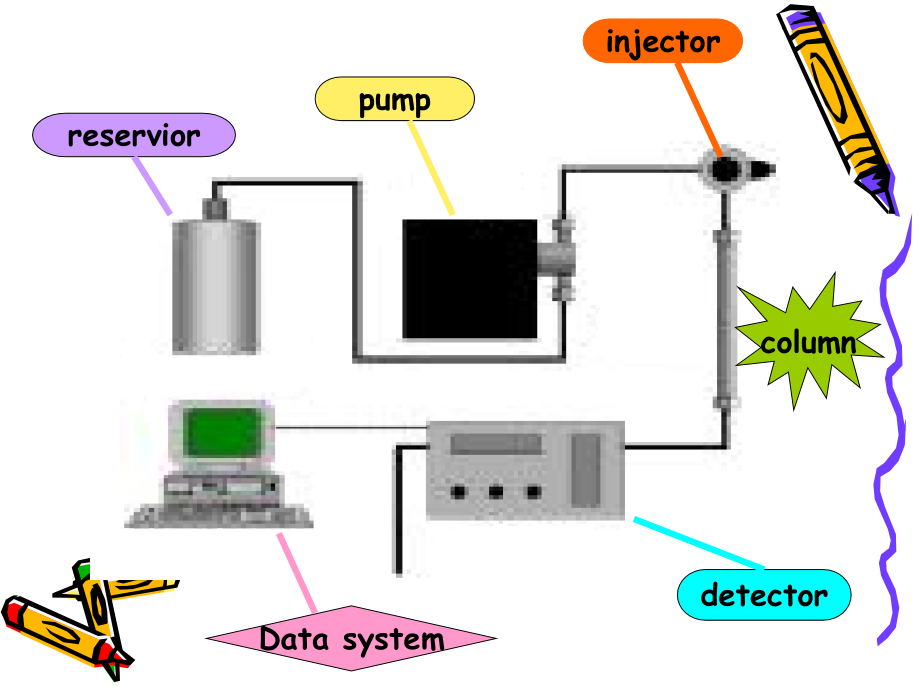

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,HPLC,原理介绍,reservior,injector,pump,column,detector,Data system,reservior,injector,pump,column,detector,Data system,流动相脱气,吹氦脱气法,加热回流法,抽真空脱气法,超声波脱气法,在线真空脱气法,HP-1100HPLC,在线脱气结构示意图,1-,高压输液泵,;,2-,贮液罐,;,3-,膜过滤器,;,4-,塑料膜管线,;,5-,传感器,;,6-,控制电路,;,7-,电磁阀,;,8-,真空泵,;,9-,脱气后流动相至过滤器,;,10-,脱气单元,溶剂过滤头的清洗,1.,取下过滤头放在,(1:4,V/V),的硝酸溶液烧杯中超声清洗,15,分钟,;,2.,取出后用蒸馏水超声清洗,10,分钟,;,3.,用吸球吹出过滤头中的液体,;,4.,再用蒸馏水超声清洗,10,分钟,;,5.,用吸球吹净过滤头中的水份,;,6.,将过滤头重新插入溶剂瓶中,(,正相系统注意将过滤头烘干,),流程,泵体材料耐腐蚀,泵腔的体积要小，以便快速更换溶剂,能在高压下连续工作,耐压,40-50MPa.cm,2,压力平稳，无脉冲,高压输液泵,输出流量稳定，重复性高,输出流量范围宽,高压输液泵,恒流泵,恒压泵,注射型泵,往复型泵,双泵头往复式柱塞泵,双柱塞往复式串联泵,往复型泵工作原理图,双泵头往复式柱塞泵,1-,流动相入口,;,2,3-,带有单向阀的泵头,;,4-,脉冲缓冲器,;,5-,偏心轮,;,6-,活塞,;,7-,电动机,;,8-,单向阀,;,9-,至进样口,双柱塞往复式串联泵,1-,贮液罐,;,2-,泵,I(,柱塞,I);,3-,单向阀,;,4-,阻尼器,;,5-,泵,II(,柱塞,II);,6-,至色谱柱,;,为什么要冲洗泵头呢,?,1-,低压计量泵,;,1A,1B-,时间比例电磁阀,;,2-,微处理机,;,3-,混合器,;,4-,高压输液泵,;,5-,至色谱柱,6-,反馈控制器,;,7-,混合室,;,8-,流量计信号,;,9-,混合溶剂出口,高,压,梯,度,低,压,梯,度,1-,程序控制器,;,2-,溶剂,A;,3-,溶剂,B;,4-,高压泵,A;,5-,高压泵,B;,恒流泵中气泡的排除,打开放空阀,按仪器前面板的,”,溃洗耳恭听,”,功能键,用大流量溶剂冲洗系统直到流出的液体连续,证明气泡已经排除,;,如果用,”,冲洗,”,状态仍不能吸液,可以用吸耳球或注射器在排液口抽吸,直至液体流出,;,如果仍然无液体流出,可能是阀球阀座粘连,取出单向阀,向单向阀两端分别吹气,一通一堵为正常,两端均堵说明阀球座粘连,需清洗阀球阀座,.,5,重新连接色谱柱，设定适当流速，当流动相流出约,30,倍于色谱柱体积，并且检测器基线平衡后，流动相更换完毕,流动相的更换,更换互溶流动相,1,将新流动相置于储液瓶中,2,打开放空阀，启动泵使新的流动相从入空阀出口流出,20ml,左右,3,关闭放空阀，然后将进样阀与色谱柱相连接端卸开，用小容器放置于过样阀的出口处,4,启动恒流泵，让流动相从进样阀出口流出,10ml,左右,流动相的更换,换缓冲液流动相,1,用水更换色谱系统中缓冲液,2,用水含水量量,10%60%,范围的溶剂冲洗色谱柱中的盐,3,用新流动相更换水或冲洗色谱柱溶剂,流程,进,样,装,置,停流进样装置,六通阀进样装置,自动进样器,上一页,流程,高效液相色谱检测器,紫外检测器,折光指数检测器,电导检测器,荧光检测器,蒸发激光检测器,可变波长的紫外吸收检测器,二极管阵列检测器工作原理,1.,电动机,2.,振动机,3.,色谱柱,4.,贮槽,5.,支架,6.,固定相,干,法,装,柱,装,置,等比重匀浆装柱设备流程示意图,THE END,THANK YOU,
