如何制作BOM.ppt

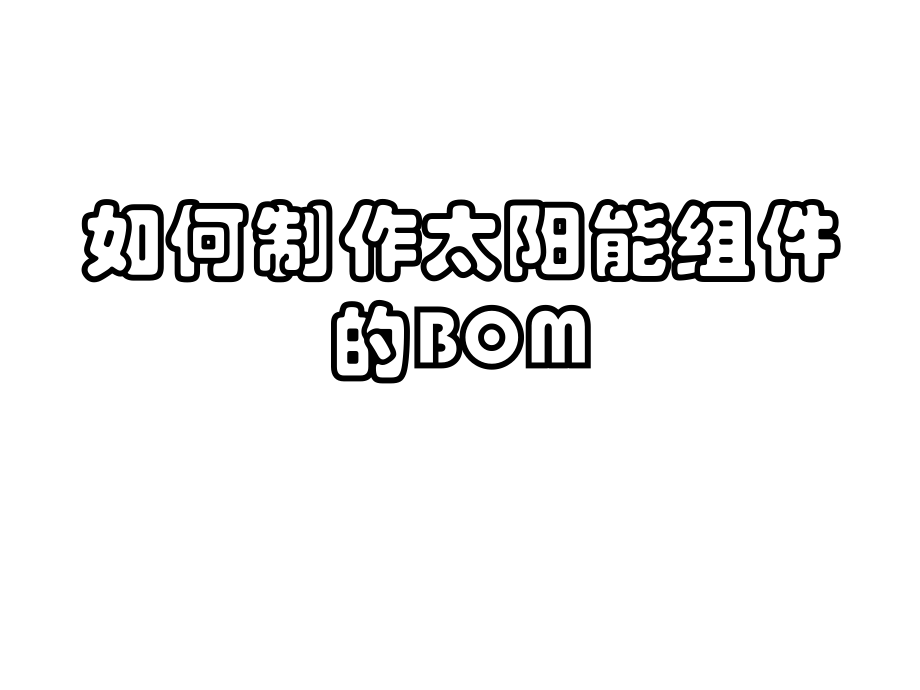

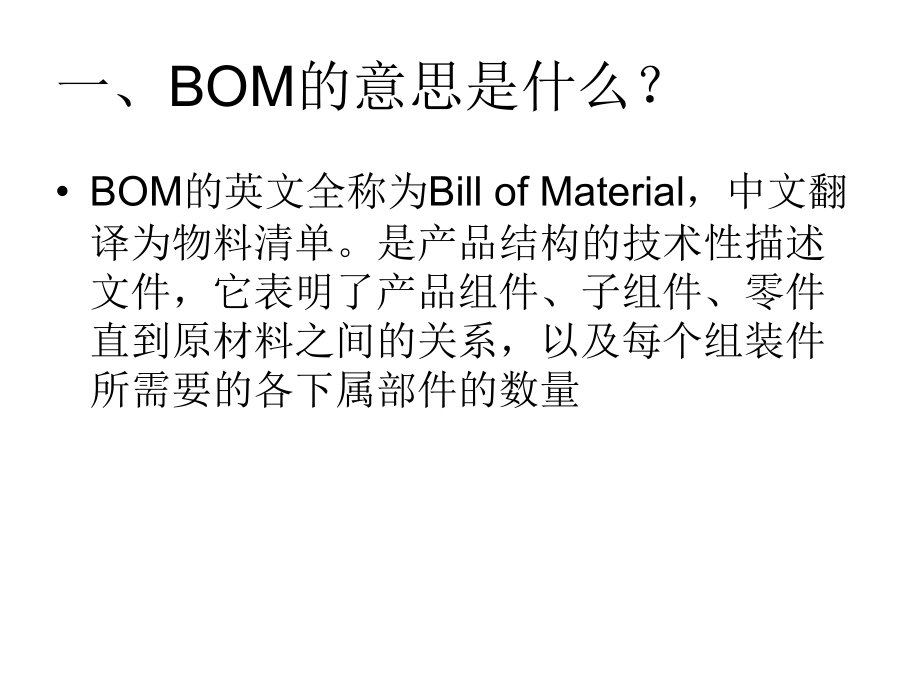

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,如何制作太阳能组件的BOM,一、BOM的意思是什么？,BOM的英文全称为Bill of Material，中文翻译为物料清单。是产品结构的技术性描述文件，它表明了产品组件、子组件、零件直到原材料之间的关系，以及每个组装件所需要的各下属部件的数量,二、制作BOM的一般流程：,图纸信息,确认材料,计算尺寸,形成BOM,三、制作BOM的过程：,要制作太阳能组件的BOM表，首先要有图纸，根据图纸制作BOM，这是基本方法。,生产线上要制作组件，图纸的作用是让工人知道如何制作组件，控制组件的尺寸。,BOM是制作此款组件所需要使用的物料的规格型号，并且从某种意义来讲，BOM单的准确制作有控制物料，节约成本的作用。,以GE-200W组件为例子：,背面排板图纸：,背面排板放大图纸：,涂锡带：,从图纸知道我们要选择互联带和串联带，由于MOTECH电池正面主栅线都是宽度2.0的，且客供涂锡带是2.5*0.127mm的，所以互联带规格为2.5*0.127mm。,串联带的选择：,根据电路知识串联带的宽度肯定要比互联带宽(原因?),，一般有4.0，5.0，6.0的，但客供涂锡带是5.0*0.381mm的。市场上做的最多的，最常见的也是5.0的，这个应该从成本和安全系数上考虑的，4.0的安全系数低，6.0的成本高。,数量的确定：,互联带：总数量54 *2+6 *2=120pcs，,总电池片数,每个电池片焊两条,有6个电池片需要焊接反面,6个电池片上每个焊两根,根据图纸可以知道首尾部和中间部分的互联带长度都不一致可以把互联带分为最长的96根，中等长的4pcs，最短的20pcs。,最长的长度确定：一般情况下，为了方便下烙铁，电池片正面前端要留23mm，反面要留1018mm，为了防止焊锡残留在尾部，下图为示意图：,互联带尺寸计算,（可看上面的放大图纸,）：,最长的长度确定：,156*2+2-3-16=295mm。,中等长的长度确定：,156-4+5+5+5+5=172mm。,最短的长度确定：,最短的比中等长的少10mm，即172-10=162mm,串联带尺寸计算：,串联带：,尾部串联带：115.5*2+2.5=236mm（放宽1mm，为237mm）。,同理根据图纸尺寸可以推出其它串联带的尺寸。,EPE和高温胶纸：,EPE和高温胶纸：排板图中可以看出有12个小EPE，图纸标尺寸为25*12mm每个小块EPE有两张高温胶纸，在绝缘时还需要固定，尺寸为10*25mm，总共28pcs；另此种组件串联带交叉，为避免移位，应也用两25*12mm的EPE固定；组件引线处需要绝缘；,EPE尺寸：,EPE,0.23595mm,1,pcs,1,引线绝缘,0.21225mm,2,pcs,0.1,固定涂锡带,0.21225mm,12,pcs,1.6,固定间隙,其它物料：,按一般的设计要求EVA和背板尺寸的确定：,30W的，超出玻璃四周一般10mm。,30-120W的超出玻璃四周一般15mm。,120W的超出玻璃四周一般20mm,接线盒、标贴、边框按图纸写入BOM单，其他的辅料部分：如焊锡丝、助焊剂、清洗剂、硅胶、海绵胶的用量只能根据经验的计算。,边框的长度确定：,3528铝材：主边框=玻璃长+1mm，副边框=玻璃宽+6mm，外形=（主边框+5mm）*副边框。,33mm边框：主边框=玻璃长+1mm，副边框=玻璃宽+6mm，外形=（主边框+5mm）*副边框。,26mm边框：主边框=玻璃长+1mm，副边框=玻璃宽+5mm，外形=（主边框+4mm）*副边框。,16mm边框：主边框=玻璃长+5mm，副边框=玻璃宽+5mm，外形=主边框*副边框。,
