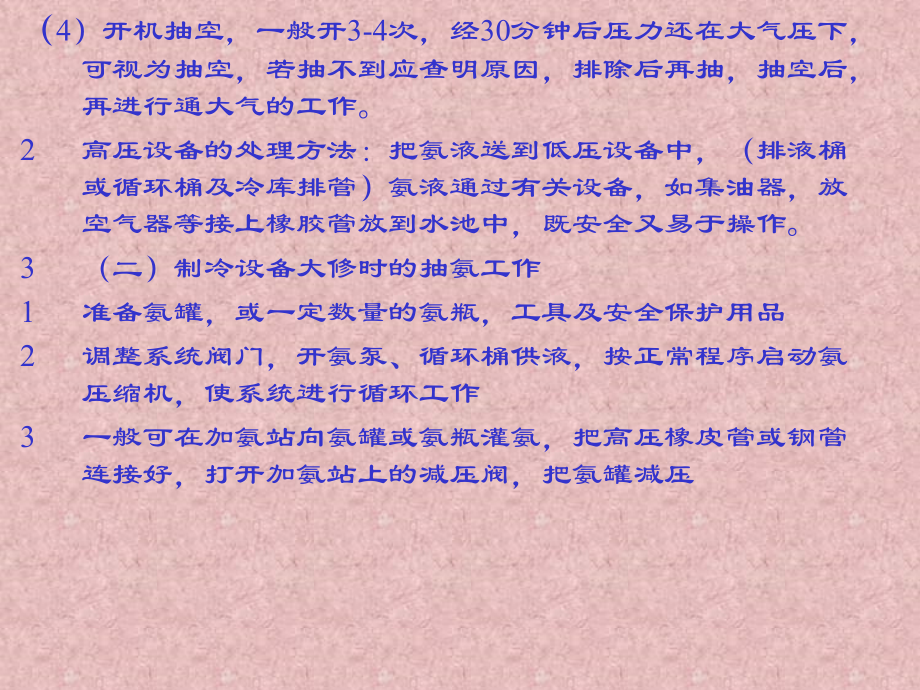

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 制冷设备的维护和修理,第一节 制冷设备检修前对制冷剂的处理,一、制冷设备中氨的处理方法,（一）局部设备的氨处理方法,低压设备的处理方法和操作步骤,（,1,）安全工具准备：防毒面具，橡皮手套，通风机，橡皮水管等。,（,2,）切断事故设备与正常设备运转的联系，把关闭的阀门挂上禁开的牌子，并做好车间记录。,（,3,）选择抽氨线路，应把待修设备中的氨液抽干净，若蒸发器可从冲霜回汽管，把氨抽到排液桶或循环桶，若循环桶有泄漏处，氨不易抽尽，可开机后打开放油阀，进空气一起蒸发，把排出的汽体通过放空气阀和橡皮管，排到室外的水池内。,（,4）开机抽空，一般开3-4次，经30分钟后压力还在大气压下，可视为抽空，若抽不到应查明原因，排除后再抽，抽空后，再进行通大气的工作。,高压设备的处理方法：把氨液送到低压设备中，（排液桶或循环桶及冷库排管）氨液通过有关设备，如集油器，放空气器等接上橡胶管放到水池中，既安全又易于操作。,（二）制冷设备大修时的抽氨工作,准备氨罐，或一定数量的氨瓶，工具及安全保护用品,调整系统阀门，开氨泵、循环桶供液，按正常程序启动氨压缩机，使系统进行循环工作,一般可在加氨站向氨罐或氨瓶灌氨，把高压橡皮管或钢管连接好，打开加氨站上的减压阀，把氨罐减压,关闭减压阀，开启从高压贮桶来的加氨阀向氨罐加氨，氨瓶加氨量不超过容量的60%。,氨瓶加到数量后，关闭加氨阀，换新瓶，抽空后再加。,若高贮器液面过低，循环桶液面低，因停泵抽氨，关循环供液，打开库门使排管易于蒸发，为了便于向外排氨，排汽压力可控制在,1.3-1.4Mpa,之间。,当高压桶液面,5%,以下，低压设备压力升不到大气压以上，可视为排氨结束，剩下少量氨，可用橡皮管放到下水道里或冷凝器水池中,二、从制冷设备中对氟里昂工质的处理方法,（一）低压设备管路泄漏或堵塞时，需要进行修理，可开机把氨工质抽到高压设备中贮存起来，检修后，经试压检漏合格，把空气抽空，把高压设备的氟工,质供到低压设备循环使用。,（二）若高压设备泄漏或整个系统大修，可把氟工质抽到钢瓶内贮存，其操作方法如下：,三、制冷设备处理制冷剂时注意事项,不论氨机或氟机，若有压力继电器和压差继电器的应短路,在全部大修抽空前，除高、低区段分开的阀门外，其它阀门应是全部开启的，特别是氨系统不能有该开的阀门不开，留下死角，检修时受氨的侵害，氟系统的电磁阀应是开启的,对于低压设备，其环境温度低，制冷剂蒸发慢，开库门向库房用风机吹热风，如循环桶有少量氨，不易蒸发，可用局部抽氨的方法把氨抽尽,抽取制冷剂的过程中，应注意机器的压力、温度等的变化，若不正常应查明原因，排除后再抽到制冷剂。,系统排余氨时阀门开的不得过大，要有充分的水溶解，尤其是在城市更应注意，另外所有管路都应与排放管路相通，否则排氨不干净，人受伤害。,第二节 热交换器的维护与修理,一、冷凝器的维护,（一）风冷式冷凝器的结尘与清除方法,冷凝器结尘：风冷式冷凝器是以空气作为冷却介质的。,除尘方法：外表面可用平钢丝刷，刷去灰尘；肋片深处的灰尘可用压缩空气吹除；对于油灰难以用压缩空气吹净，应用碱水浸泡后再用压缩空气吹除干净。,（二）水冷式冷凝器的维护,水冷式冷凝器杂质与结垢,除垢方法,：,三、蒸发器的维护,蒸发器长期停止使用时，可将该设备的制冷剂抽到贮液器或冷凝器内保存。,盐水蒸发器长期使用，可将盐水放出，用自来水冲洗后，池内充满自来水保存,空调冷媒水，应用软化水,定期除霜,四、蒸发器的检查与修理,（一）蒸发器查漏,（二）蒸发器的修理,五、其他设备和系统管道的维护和检修,测量法,截管法,3 钻孔法,第三节 阀门与法兰的维护与修理,一、截止阀和调节阀的损坏原因,（一）阀杆损坏的原因,盘根（填料）压的过紧，同时又缺少润滑,（二）阀芯损坏的原因,系统内的杂质和污物引起,操作不当，用力过大，阀芯磨损迅速,密封圈受热的影响,带蕾的阀门在低压设备声易断裂,阀芯脱落：阀芯与阀杆的销钉脱落而使阀杆与阀芯脱落而失去控制作用。,二、阀门的检修,（一）阀杆的检修,看阀杆被磨细，或者弯曲，应用45号钢重新车制,（二）阀芯的修理,聚四氟乙烯塑料阀芯损害，将旧阀芯密封圈清除掉换上新件。,密封填料用的是轴承合金（铝基轴承合金、锡基轴承合金、铅基轴承合金）,（,1,）合金上有细微污物，用三角刮刀清除,（,2,）在合金上有几个焊渣，用刮刀清除后，用锡焊补，用三角刮刀刮平,（,3,）严重损坏的重浇合金,A,：,用气焊把原有的合金熔化掉,B：用盐酸锌溶液清除氧化物,C：加热到250度左右，汤锡底子,D：熔化合金,E：冷却后在车床上加工平,钢制阀芯,用研磨砂和阀座对研，清洗后装配好，用汽油试漏，不漏为合格。,（三）更换盘根,具体操作步骤：,选择适当的橡胶盘根，,45,度斜切口，然后放到冷冻油盘内浸泡,1-2,小时。,将阀门开足，利用倒关装置，然后拆下手轮、压盖螺母，用螺丝刀将旧盘根取出。,3 清洗填料盒，涂上黄油石墨粉，然后将准备好的填料，错开120度角压入填料盒，装上压盖和压盖螺母，压的不要过紧，以不漏氨，开关灵活为宜,（四）热力膨胀阀的检修：,紧闭不开：温控管中的膨胀剂不见了，换新膨胀阀,传动杆过长或者过短,关闭不严,阀门堵塞：,1,）冰堵：用干燥剂吸潮,2,）脏堵：清洗解决,（五）电磁阀：,不动作,阀圈坏了，换新件,关闭不严，阀体内有污物或者阀体与阀芯间隙过小,4 安装不垂直,第四节 泵与风机的检修,一、离心泵的检修,（一）离心泵损伤的原因,泵体,轴与叶轮、轴出现摆差，要求不大于,0.2,，叶轮出现磨损,阻水环（损坏、输水效率降低）,轴封漏水,轴承损伤，滚珠轴承、卡子过松，运转时有杂音,（二）检修,泵体,-,有裂纹，纹两端钻孔，防致扩大，换新件,轴与叶轮的修理：轴有摆差，用教直机教正,阻水环：磨损就换,轴封泄漏：换填料，不宜过紧，一般为一分钟滴,1-3,滴为宜,轴承损伤，换同类轴承。,二、氨泵的检修,（一）氨泵损伤的原因,1,不输液时运转，损坏轴承,2,轴封泄漏，摩擦环干摩擦,3,屏蔽泵操作不当，致使轴承损坏,（二）氨泵的检修,三、风机的检修,四、冷却水塔,（一）布水不均匀,布水器轴承或者挡水圈损坏,布水管出水口阻塞,拆下布水管用钻孔扩孔,（二）电机损坏，受潮短路，接线盒短路,
