第三章-液晶显示.ppt

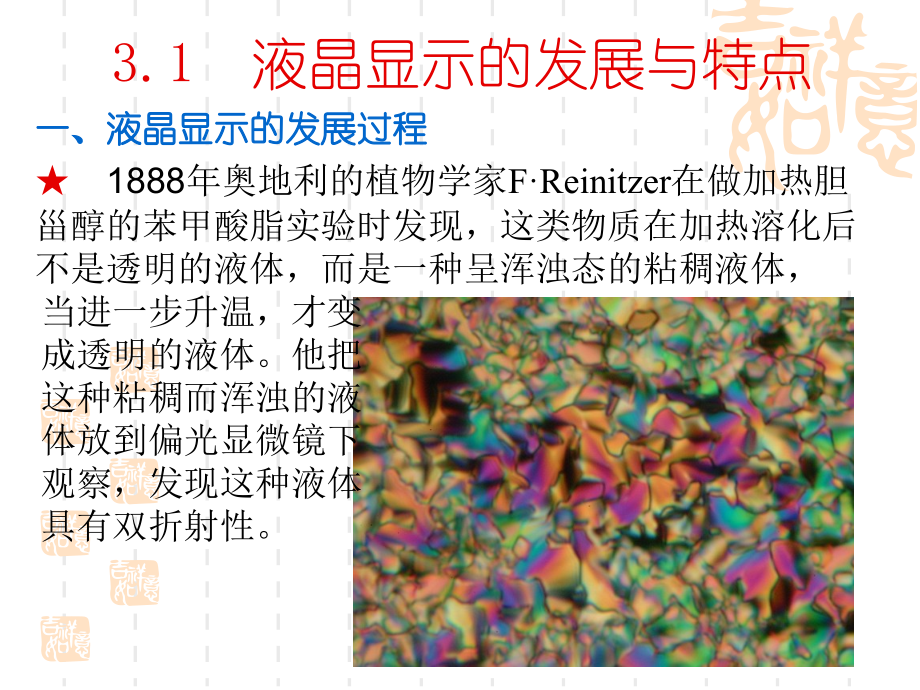

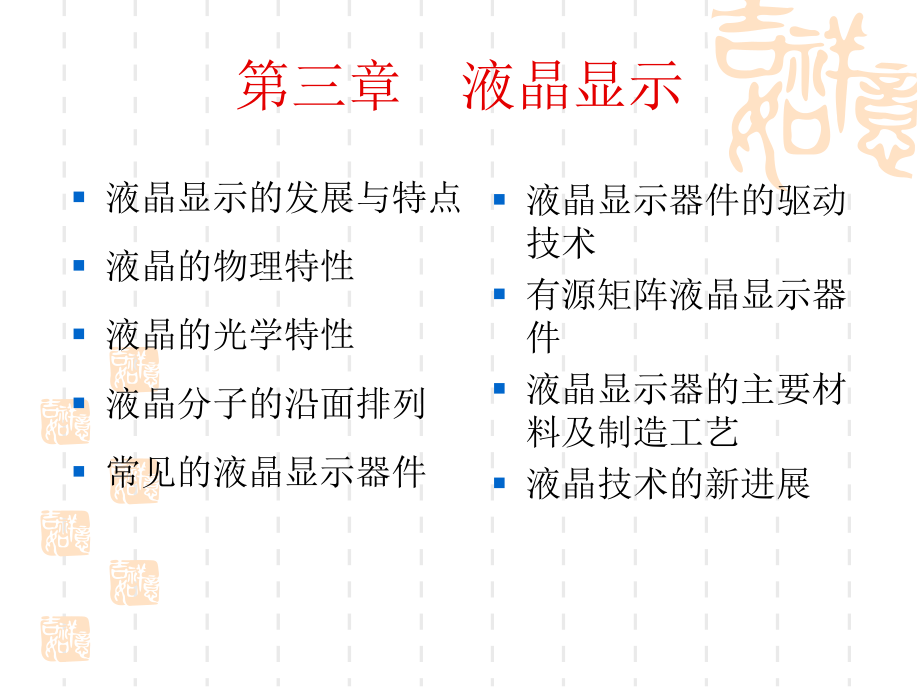

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章液晶显示,液晶显示的发展与特点,液晶的物理特性,液晶的光学特性,液晶分子的沿面排列,常见的液晶显示器件,液晶显示器件的驱动技术,有源矩阵液晶显示器件,液晶显示器的主要材料及制造工艺,液晶技术的新进展,3.1液晶显示的发展与特点,一、液晶显示的发展过程,1888,年奥地利的植物学家,FReinitzer,在做加热胆甾醇的苯甲酸脂实验时发现，这类物质在加热溶化后不是透明的液体，而是一种呈浑浊态的粘稠液体，,当进一步升温，才变成透明的液体。他把这种粘稠而浑浊的液体放到偏光显微镜下观察，发现这种液体具有双折射性。,1961,年，美国无线电公司,（RCA）,普林斯顿研究所的一位年轻工作者海麦尔将电子学知识用于液晶的光学特性研究，取得了很大进展。,1968,年，海麦尔及其研究小组制成了世界上第一台液晶平板显示器，从此开始了液晶显示的新纪元。,1889年，德国物理学家DLeimann也发现了这种粘稠液体，将其命名为“液晶”，简称为“LC”。,二、液晶显示的特点,1、低电压、低功耗,2、平板结构,3、被动显示,4、显示信息量大,5、易于彩色化,6、长寿命,7、无辐射、无污染,1、显示视角小,2、响应速度慢,3、亮度由背光源决定。,优点,缺点,三、液晶的分类,1、液晶实际上是物质的一种形态，也有人称其为物质的第四态。,液晶即具有液体一样的流动性和连续性，又具有晶体一样的各向异性。,溶致液晶：某些有机物溶解在水或有机溶剂中显示出液晶态，,热致液晶,：,某些有机物要在一定的温度范围内呈现出液晶状态。,互变相变（可逆相变）：,2、溶致液晶和热致液晶,单变相变：,胆甾相液晶（,Cholesteric,），也称螺旋状液晶,具有层状结构，分子长轴在层内是相互平行的，而在垂直于层的平面上，每层分子都会旋转一个角度。,整体呈螺旋结构，螺距的长度与可见光波长相当。,胆甾型液晶具有负的双折射性质。,胆甾相液晶易受外力的影响，特别对温度敏感，温度的变化可引起螺距的改变，因此胆甾相液晶随温度改变颜色。,胆甾相和向列相液晶可互相转换。,3.2液晶的物理特性,一、液晶的有序参量,z,n,其中，n为全体液晶分子的择优取向方向，,为个别液晶分子长轴方向与n的偏离角。,S,与温度,T,的关系：,二、液晶的各向异性,液晶分子是极性的棒状分子，导致了液晶的宏观物理性质在长轴有序方向和短轴有序方向上不同，一般称沿分子长轴平均方向为平行方向（/），沿分子短轴平均方向为垂直方向（）。,液晶短轴方向,液晶短轴方向,液晶分子的电偶极矩为，若长轴方向的单位矢量为，与的夹角为,。,0,，正性液晶，,N,P,/2,，,负性液晶，,N,n,1、介电各向异性,液晶的各向异性：,在外电场作用下，分子的排列极易发生变化，P型液晶分子长轴方向平行于外电场方向，N型液晶分子长轴方向垂直于外电场方向。,P型液晶（,0,）,N型液晶（,0,，其光学各向异性等同于,正单轴晶体,n0,，其光学各向异性等同于,负单轴晶体,n,与偏振、旋光、折射及干涉所引起的电光效应有直接关系，特别对彩色显示液晶来说，显示各种波长的强度与,n,有关。,液晶显示器的光透过率与液晶折射率各向异性和液晶盒厚度的关系：,4、弹性系数,描述液晶分子弹性形变的物理量。在不同方向有不同形式的形变和弹性系数。,5、粘滞系数,主要影响液晶显示器件的响应速度和多路驱动能力。,粘滞系数小则液体易流动，分子排列易改变。液晶沿不同方向流动粘滞性不同，粘滞系数影响显示器件的响应速度。,光的偏振、晶体光学,一、光的偏振,Maxwell,方程组：,介质的折射率：,在光波中每一点都有一个振动的电场强度矢量 和一个振动的磁场强度矢量 ，和 互相垂直，且都与光速 的方向垂直。,电磁波的传播速度：,与的关系：,称为光矢量。,1、自然光和偏振光,自然光：光在各方向上振动的振幅相同的光。,没有优势方向,自然光的分解,线偏振光：在垂直于传播方向的平面内，光矢量只沿一个固定方向振动。,播,E,传,方,向,振,动,面,从面对光传播的方向看,部分偏振光：光波中虽然包括一切方向的振动，但不同方向上的振幅不等，某些方向振动强，某些方向振动弱。,椭圆偏振光,可由两列频率相同，振动方向互相垂直，且沿同一方向传播的线偏振光叠加得到。,出射光,入射光,y,x,A,o,Ae,0,y,出射光,入射光,x,Ao,Ae,-0,2、偏振度描述光线偏振化程度的物理量,自 然 光：,P,=0,线偏振光：,P,=1,部分偏振光：,0,P,0，即向列液晶和近晶液晶一般都呈现正单轴晶体的光学性质。,3.3液晶的光学特性,折射率各向异性：,对于向列液晶和近晶液晶，分子长轴的指向矢的方向就是单轴晶体的光轴，用,n,表示,n,o,，n,表示,n,e,。,光轴,n,胆甾型液晶具有负单轴晶体的光学性质，这是因为：,光轴,螺旋轴,无论是光学正液晶还是光学负液晶，都满足：,由于液晶具有单轴晶体的光学各向异性，所以具有以下光学特性：,能使入射光的前进方向向液晶分子长轴的方向偏转；,当入射光线与液晶分子长轴夹角为,时，将进入液晶的光沿平行长轴和垂直长轴的方向分解：,由于，液晶中光速合成方向与长轴夹角变小，即向长轴方向靠拢。,使入射光的偏振状态，及偏振方向发生变化；,x,y,z,n,=0,=/4,=/2,液晶,偏光方向,入射直线,偏光,将入射光的电场矢量沿平行长轴和垂直长轴的方向分解为和，由于，经过液晶后和产生的相位滞后不同，叠加后偏振状态或偏振方向发生变化。,当线偏振光入射到指向矢有扭曲的液晶（如手征丝状相液晶）上时的情况：,1,2,x,y,当时，通过手征丝状相液晶传播的光仍为线偏光，且偏振方向跟随指向矢转动，被称为沿螺旋轴传播的波导区域。,使入射的左旋及右旋偏振光产生对应的透过或反射。,某些光轴垂直于表面切取的晶体，当入射线偏振光在晶体内沿着光轴传播时，光矢量振动方向随传播距离逐渐转动的现象为,旋光现象,。,旋光现象除了与晶体有关外还与入射光的波长有关（可由菲涅尔理论推导），旋光现象有左旋和右旋之分。,当螺距和波长相当时，,若入射的偏振光的旋光方向与液晶的旋光方向相同，则入射光将被反射，若入射的偏振光的旋光方向与液晶的旋光方向不同，则入射光将透过液晶层。,3.4液晶分子的沿面排列和主要参量,一、液晶显示器件的基本结构（TNLCD）,两块导电玻璃夹持一个液晶层，封接成一个扁平盒，再帖一对正交的偏振片。,图1液晶显示器件的基本结构（TN）,玻璃基片,涂导电层,光刻电极,表面定向层,封接,真空注液,加偏振片,测试,图2制作过程,二、液晶分子的排列,液晶器件的基本工作原理：液晶分子在电场作用下改变其分子排列状态，从而使液晶分子的光学特性发生变化。故,均匀、稳定的液晶分子排列是液晶显示器件的工作基础。,液晶盒内分子排列种类：,（1）垂直分子排列，/,（2）沿面分子排列，/,（3）混合分子排列，/,（4）扭曲分子排列，/,通过,玻璃基片上的定向层,来,控制液晶分子的排列取向，,即边界对,液晶分子的锚定。,1、垂直取向处理,定向处理的方式：,2、平行取向处理,3、倾斜取向处理,定向层有两层，分别与液晶层的上下表面接触，这两层可相同，可不同，即可以实现不同取向的组合，得到不同排列类型的LCD。,根据定向层制作工艺或形成方法的不同，取向处理分为三种：,1、直接取向处理,将取向剂利用喷涂或等离子放电聚合的方法直接在玻璃基片上做出定向层。如图为偶联剂在基片表面脱水形成膜层。,2、间接取向处理,将取向剂溶解在液晶中，注入到液晶盒中后，取向剂从液晶中析出而吸附在基片表面上。,3、表面变形取向处理,若液晶分子与基片倾斜取向可通过倾斜蒸镀法蒸镀S,i,O在玻璃基片上，形成一层折皱状的膜层，利用膜层与液晶分子的弹性相互作用达到取向的目的。,若液晶分子沿面排列可用摩擦法。,三、液晶显示器的主要性能参量,1、,电光特性,：透光强度与外加电压的关系,正型：,不加外电压时透光率最大，加外电压后透光率随电压的升高而降低。,负型：,不加外电压时透光率最小，加外电压后透光率随电压的升高而升高。,阈值电压,V,th,引起最大透光强度的10%（负型）或90%（正型）的外电压值。,饱和电压V,s,最大透光率90%(负型)或最小透光率10%(正型)处对应的外电压值。,阈值电压V,th,和饱和电压V,s,之间，是液晶工作的区间。,对比度,陡度,和比陡度,V,S,越接近V,th,，电光曲线越“陡”，,趋于1，可以实现多路驱动，显示的灰度级越多。,一般TN1.41.6，只能实现816路驱动，STN1.021.2，可以实现128240路驱动。,电光响应时间,t,V,t,电光响应曲线,对比度与视角,液晶的阈值电压V,th,及响应时间随温度而变化，温度越高，V,th,越低，响应时间越快。,2、,温度特性,液晶材料在熔点T,f,和清亮点T,c,之间才是液晶态，故液晶显示器件有一定的工作温度范围。,3、,伏安特性（频率特性）,液晶显示器件几乎是电场效应器件，是典型的微功耗器件。,LC器件是容抗性的，交流驱动时，频率对驱动电流影响很大，如驱动频率由32Hz提高到200Hz时，驱动电流会增加510倍，故驱动频率控制在不发生闪烁的最低临界值上。,3.5 常见的液晶显示器件,电光效应：指在外电场作用下液晶分子的排列状态发生变化，从而引起液晶的光学性质也发生变化的一种电光调制现象。,液晶显示器可依靠液晶的电光效应和热光效应工作。,热光效应：指通过改变温度使液晶的光学性质发生变化的现象。,电场效应：利用介电常数的各向异性。,电流效应：利用介电常数和电导率的各向异性。,热光效应写入型：利用激光加热液晶工作。,电热效应：利用电极加热改变液晶状态，有存储性。,动态散射型液晶显示器（DS-LCD）,扭曲向列型液晶显示器(TN-LCD),电控双折射液晶显示器（ECBLCD）,宾主效应液晶显示器件(GHLCD),相变液晶显示器件（PCLCD）,超扭曲向列液晶显示器件（STNLCD）,铁电液晶显示器件（FLCD）,除动态散射型是利用液晶的电流效应外，其余都是利用电场效应。,常见的液晶显示器件：,一、液晶显示的三种方式,反射式,TN液晶器件一般工作在反射式。在液晶下基板的外表面加反光板，将外界进入液晶层的光线反射出，通过对入射光和反射光的调制进行显示。,投影式,透射式,用电光效应调制透射光进行显示。两偏振片可平行放置，也可正交放置。,二、动态散射型液晶显示器（DS-LCD，,dynamic scatter,）,世界上第一个液晶显示器就是动态散射型的，它是将离子型有机导电材料掺入液晶材料中，并将液晶分子沿面排列，制成液晶盒。,能产生动态散射效应的液晶必须满足：,液晶层必须足够厚，否则散射不明显。,液晶材料的电阻率要低。,液晶材料必须是负介电各向异性。,由于其驱动电流大，对比度差，用于图像显示时清晰度不高；液晶中加入电解质杂质，使液晶的稳定性变差，缩短了工作寿命，故很快就被淘汰了。,三、扭曲向列型液晶显示器(TN-LCD,twisted nematic,),N,p,型液晶分子沿面排列，分子长轴在上下基板之间连续扭曲90，夹入两电极基板之间，制成液晶盒，上下表面的偏振片可以垂直也可以平行。,扭曲效应的阈值电压为：,式中，为展曲弹性系数；为扭曲弹性系数；为弯曲弹性系数，由式可知 越大，越小，一般为23,V,，有的可达1.0,V,左右。,常黑模式下波长555nm的黄绿光透过率与,nd之间的关系：,TN盒关态特性：,当,nd0.48，1.05，1.64时，T0。,TNLCD滞后效应：,TNLCD的多路驱动能力：,它的电光特性不“陡”，在点阵显示方式下交叉效应严重，目前最好的TN液晶器件也只能实现816路驱动显示。,由于以上缺点，TNLCD一般只能用于液晶手表、计算器、电子钟、数字仪表等低档电子产品中。,扭曲向列液晶显示器件的缺点：,TNLCD的透光和不透光都不彻底，它的显示只能得到灰底黑字而得不到白底黑字。,响应速度慢，视角窄。,四、电控双折射液晶显示器（ECBLCD,electrically controlled birefringence）,由于液晶存在介电各向异性，给液晶盒施加电压，液晶分子的排列发生变化，液晶的双折射率发生变化，若将液晶盒置于两偏振片之间，双折射率的变化就表现为光透过率及颜色的变化，这就称作ECB效应。,根据液晶盒中液晶分子排列方式不同，可分为垂直排列相畸变、沿面排列和混合排列三种。,1、垂直排列相畸变（DAP）,将0 的N,n,向列液晶注入液晶盒，液晶分子垂直排列。,入射白光,入射白光,透过光（白色）,透过光（着色）,偏光片,偏光片,直线偏振光,直线偏振光,直线偏振光,椭圆偏振光,透过第二个偏振片的光强,I,：,I,0,为入射光强，,为液晶分子指向矢与偏振面的夹角，,d,为液晶盒的厚度，,（,V,）,为液晶分子的倾角。,DAPLCD的色调随温度及视角变化大，不宜用于单色及彩色显示。,指向矢倾角的改变存在阈值电压：,与盒厚无关。,2、沿面排列方式,将0 的N,p,向列液晶注入液晶盒，液晶分子沿面排列。,（1）随着外加电压的增加，所产生的干涉色调变化的顺序，刚好与DAP方式相反。,（2）与Nn型液晶相比，Np型液晶的介电常数各向异性比较大，此种方式阈值电压低。,（3）沿面排列分子预倾角易保持恒定，所以色纯比DAP方式好。,（4）视角范围窄。,特点：,3、混合排列（HAN）,采用Np或Nn型液晶，液晶层上表面的分子长轴垂直于玻璃基片表面，下表面的液晶分子长轴平行于玻璃基片。,特点：彩色峰值分的较开，透光较DAP好，工作电压低，彩色较均匀，但无明显的阈值，不能用无源驱动。,五、宾主效应液晶显示器（GH-LCD,guest host LCD）,在向列相液晶中加入吸收系数各向异性的二色性染料，做成的液晶显示器件。在电场作用下，染料分子随液晶分子的转动而转动。,P型染料：吸收与分子轴平行的偏振分量。,入射光,原理如图，液晶盒中为Np型液晶，并掺有P型二色性染料。,染料分子大小与形状与液晶分子相似，故染料分子也具有取向有序性，其有序参量用S表示。染料分子的吸收各向异性与S有关。以P型染料分子为例：,设在透射状态光的透过率为0.5，即：,S,Cr,0.1,1.26,0.5,8.0,0.7,128,0.8,4440,1,表1有序度与对比度的关系,负性DGHLCD,染料分子,液晶分子,六、相变液晶显示器件（PCLCD，phase changed）,采用胆甾型液晶，利用外加电场使液晶从胆甾型转变为向列型，撤掉电场后，又转变为胆甾型，这种效应称为相变效应。,在胆甾型液晶中掺入向列型液晶，使胆甾型液晶螺旋结构的螺距加长，即得到具有相变效应的液晶。,相变液晶可分为正型和负型两种：,正型（Ch,p,）：0,负型（Ch,n,）：0,PCLCD无需偏振片，显示亮度高，视角宽，但对温度敏感，且只能用于黑白显示。,七、超扭曲向列液晶显示器件（STNLCD）,在向列相液晶中加入旋光材料，使液晶盒内的液晶分子扭曲180360就可以制成超扭曲液晶显示器件。目前使用的最多的STNLCD扭曲角为270,0,。,不同扭转角条件下电压对中心液晶分子倾角的作用,超扭曲液晶显示器件的电光特性非常陡峭，这大大提高了它的多路驱动能力，当扭曲角,270时，曲线的陡度趋于无限大，理论上可以驱动无数路。,STNLCD这种优良的特性大大扩展了液晶显示器件的应用领域。,TN盒液晶分子扭曲90，STN扭曲180270；,TN盒中，偏振片的偏光轴与上、下基板表面液晶分子长轴平行；STN盒中，上下偏光轴与上下基板液晶分子长轴成一个夹角，一般为30；,TN盒是利用液晶分子的旋光性而工作的，STN盒是利用液晶的双折射特性工作的；,TN盒工作于黑白模式，STN盒工作于有色模式。,特点：,八、铁电液晶显示器件（FLCD，ferroelectric）,在没有外电场作用下，介质的正负电荷重心不重合而呈现电偶极矩，即自发极化，加外电场后自发极化的方向发生改变，这种电介质就称为铁电体。,手性近晶C相液晶即为铁电液晶（S*c）。,1、非存储型铁电液晶,上、下基片进行平行取向处理，近晶C相液晶的层面与基片表面垂直，液晶的厚度比手性液晶螺距大得多。,在液晶盒上加直流电场，自发极化强度与电场作用，使液晶分子自极化方向指向电场，使螺距变长，当电场超过临界值Ec时，螺旋结构消失。电场反向时，分子极化方向也反向，液晶分子在基片面内变化2,角度。,p,p,E,E,图1关态,图2开态,2、表面稳定铁电液晶显示器件,将非存储型铁电液晶盒厚度d变薄，即dp。盒的边界条件使得基片表面的分子平面取向，加上铁电液晶分子斜锥的约束，使层内分子取向处于均匀的扭曲状态。,在施加电场时，可能在极化矢量向上和向下两个状态之间切换。如果所有分子都已切换，则器件是双稳态，分子可以从一个方向切换到另一个方向，并保持此方向。厚度为1-2m的液晶盒可通过施加低电压，以几微秒的速度切换“开”和“关”状态。,铁电液晶的最大优点是响应速度快，可达微秒级，可用它实现动态显示，铁电液晶最大的困难是如何实现稳定的分子取向技术。,透光强度：,当液晶的锥角,22.5,o,时，光的透过率最大，其次为得到最好的显示特性，o光和e光在液晶层中的有效光程差应满足：,九、固态液晶膜显示器件（PDLCD，,polymer dispersed,）,将液晶与环氧树脂混合后再固化，形成一层极薄的固化液晶膜，在膜内液晶分子像聚合物一样呈现微粒状分布，将其夹在两层镀有,ITO,的透明塑料膜之间，未加电压时呈乳白色，不透明，加电压后则呈透明状，可用于分辨率要求不高的大面积显示。,十、多稳态液晶显示器件（MLCD，,multi,）,液晶在外电场作用下，分子指向矢会沿着与电场方向平行排列，所加电场大小不同，液晶分子排列状态不同，若电场撤去后液晶排列状态保持下来，则液晶有无限多种稳态，这就是多稳态液晶显示。,类型,原理,液晶材料,偏振片,U,th,分子排列变化,显示状态显示特性,DS,紊流散射,Nn+离子,无,510,沿面或垂直畴,透明白浊，单色,TN,旋光,Np,2,13,沿面扭曲垂直,可彩色化、无存储,ECB,偏振光干涉,Nn,Np,2,15,沿面垂直、垂直沿面、混合垂直（沿面）,多干涉色显示,GH,二色性染料,Np+D,1、无,16,沿面垂直、垂直沿面,单色或多色,PC,光散射,Chp,无,310,沿面（垂直）焦锥,透明白浊，有存储性,STN,偏振光干涉,Np+旋光材料,2,13,沿面扭曲垂直,黄蓝或黑白，多路性好,FLC,偏振光干涉,S*c,2、1、无,110,螺旋,沿面,白浊颜色明暗变化，响应快，有存储,PDLC,光散射,Np+聚合物,无,210,随机垂直,白浊透明，无阈值,MLC,光干涉,Ch,无,615,晶畴对称垂直随机,彩色化、多路性好、有存储,十一、液晶显示器小结,DS型只有历史价值，ECB和GH型只在多色显示中有少量应用，PC型应用也不多，TN型在低档液晶显示中是主流，FLCD由于其响应速度快，被认为是解决液晶显示响应速度慢的希望所在，AFLCD由于工艺复杂，至今尚未流水线生产，PDLCD工艺简单，适用于中低档液晶显示，MLCD优点很多，希望能代替有源矩阵液晶显示，尚待发展。,十二、显示器件对液晶材料的要求,各种液晶显示器件要求使用不同类型的液晶材料，但是它们都必须满足下列共同要求：,1、在使用和储存的温度环境下都表现为液晶相。,2、具有优良的化学稳定性、光化学稳定性及热稳定性，使用寿命长。,3、粘度低，具有优良的响应特性。,4、介电各向异性大，适于低电压工作。,5、双折射率大小适合于显示对比度的增加。,6、弹性模量均衡，适合于多路传输驱动。,7、分子排列有序度高。,液晶物理特性和光学特性总结,1、液晶的分类,液晶,溶致液晶,热致液晶,近晶相液晶,向列相液晶,胆甾相液晶,2、液晶的各向异性,介电常数,电导率,折射率,弹性系数,粘滞系数,3、液晶的光学特性,向列液晶和近晶液晶：,胆甾型液晶：,使入射光的偏振状态，及偏振方向发生变化；,使入射的左旋及右旋偏振光产生对应的透过或反射。,能使入射光的前进方向向液晶分子长轴的方向偏转；,光轴,n,4、液晶显示器的主要性能参量,电光特性,温度特性,伏安特性,5、液晶盒内分子排列种类：,（1）垂直分子排列，/,（2）沿面分子排列，/,（3）混合分子排列，/,（4）扭曲分子排列，/,6、入射光偏振光通过液晶盒后偏振特性的改变,（1）入射光沿分子指向矢方向传播，偏振状态不发生变化。,偏振方向,入射光,出射光,基板,液晶分子,（2）入射光垂直于分子指向矢方向传播。若光的偏振方向与分子指向矢平行或垂直，则偏振状态不发生变化。若光的偏振方向与指向矢既不平行也不垂直，则偏振状态将发生变化。,作业：,1、从液晶形成的机制来说，可用于显示的是哪种液晶？它又可以分为哪几类？各有什么特点？,2、液晶的各向异性表现在哪些方面？,3、液晶显示是根据液晶的光学特性而设计制造的，液晶的光学特性主要表现在哪些方面？,
