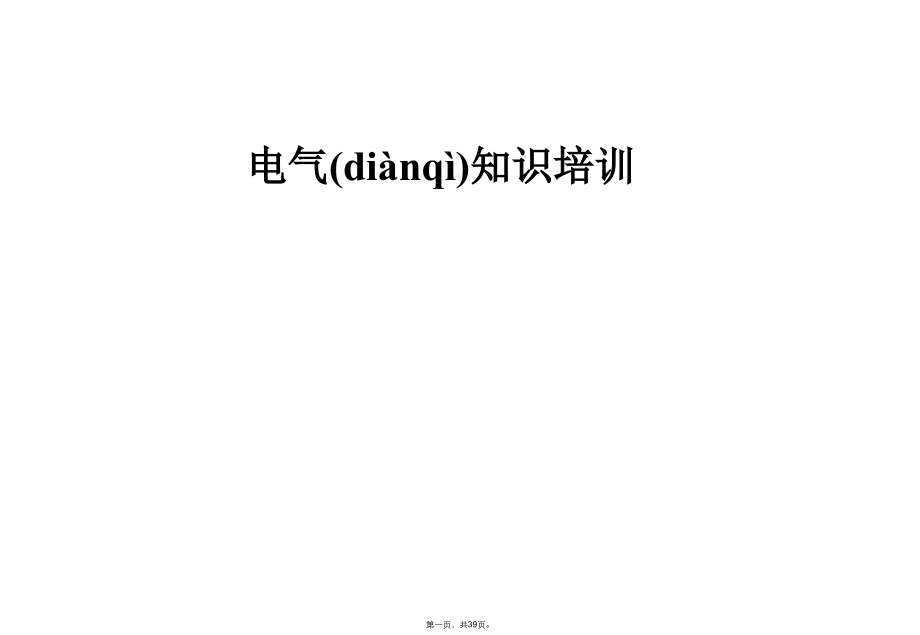

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,SHENZHEN CLOU ELECTRONICS CO.,LTD.,电气(dinq)知识培训,第一页，共39页。,培训(pixn)内容,一、基础知识,二、中压元件(yunjin),三、一次系统,第二页，共39页。,第一章 基础知识,一、中压开关柜定义及分类,开关柜是金属封闭开关设备的俗称，按照GB3906（335kV金属封闭开关设备）定义，金属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设备。,中压开关柜分类：,1.按产品名称分,a.铠装式交流金属封闭开关设备,某些组成部件分别装在接地(jid)的、用金属隔板隔开的隔室中的金属封闭开关设备。,b.间隔式交流金属封闭开关设备,间隔式与铠装式一样，某些元件也分设在单独隔室内，但具有一个或多个非金属隔板。,c.箱式交流金属封闭开关设备,除铠装式、间隔式以外的金属封闭开关设备。,第三页，共39页。,2.按结构特征分,a.固定式,SF6负荷开关、真空负荷开关、压气负荷开关等均采用固定安装方式。特点：运行可靠，维修不方便。,b.移开式,断路器手车、PT手车、计量手车、隔离手车等均采用移开安装方式。特点：检修方便，梅花触头容易发生故障(gzhng)。,3.按使用场所分,a.户内,我们公司大部分产品都是户内产品,b.户外,箱式变、GW-126户外交流高压隔离开关,第四页，共39页。,二、开关柜型号(xngho)命名,开关柜型号(xngho)是根据由国家机械工业部发布的行业标准JB/T 8754 高压开关设备型号(xngho)编制办法来命名。,JB/T 8754标准为推荐性而非强制性，因此开关柜命名不一定完全遵循本标准。,产品：,按标准命名：KYN28A-12、XGN15-12 KYN61-405；,第五页，共39页。,1.开关柜全型号(xngho)组成（简化）,第六页，共39页。,1.1.全型号(xngho)组成的第13位按下表确定。（环网H）,第七页，共39页。,1.2.第4位为设计(shj)序号，按产品型号证书发放的先后顺序用阿拉伯数字表示，由型号颁发单位统一编排。（西高所）,1.3.第5位为改进顺序号，按改进先后顺序用A、B、C表示，由型号颁发单位统一编排。,1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。,1.5.第7位为主开关类型，见下表,（S）配少油断路器；（L）配SF6断路器,（Z）配真空断路器；（F）配负荷开关,（）配负荷开关+熔断器组合；,（）配接触器+熔断器组合；（F-C）,（G）配隔离开关；,第八页，共39页。,1.6.第8位为主开关所配用的操动机构类别。常用弹簧操动机构T。,1.7.第9位为开关柜的额定电流，以安培值表示（A）。,1.8.第10位为开关柜的额定短路(dunl)开断电流或额定短时耐受电流，以千安值表示（kA）。,第九页，共39页。,实例(shl),“”型号解读,K铠装式交流金属封闭开关设备,Y移开式,N户内,61设计(shj)序号,额定电压（35kV）,T采用弹操机构,1250额定电流（1250A）,开断（）(通过熔断器实现),第十页，共39页。,三、开关柜额定值,1.额定电压,额定电压为开关设备所在系统的最高电压上限。标准值：，12，24，,2.额定绝缘水平,衡量开关设备绝缘水平两个非常重要指标：,额定短时工频耐受电压（1min）和额定雷电(lidin)冲击耐受电压。,电力行业标准比GB11022要求高些，电力行业标准DL/T593还规定便于现场测量的空气绝缘距离。,第十一页，共39页。,3.额定频率,额定频率的标准值为、25Hz、50Hz。,三相开关设备的额定频率标准值为50Hz。,4.额定电流,开关设备的额定电流是开关设备在规定使用和性能条件下能持续通过的电流有效值。如630A、1250A、3150A。,功能单元是以单元内各主回路元件(yunjin)中具有最小额定电流的元件(yunjin)的值，作为该单元的额定电流。,5.额定短时耐受电流（热稳定）,在规定使用和性能条件下，在规定的短时间内，开关设备在合闸位置能够承载的电流的有效值。,20kA、25kA、31.5kA、40kA、50kA。,第十二页，共39页。,6.额定峰值耐受电流（动稳定）,在规定使用和性能条件下，开关设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。,50kA、63kA、80kA、100kA、130kA。,额定峰值耐受电流一般取额定短时耐受电流的倍。,7.额定短路(dunl)持续时间,开关设备在合闸位置能承载额定短时耐受电流的时间间隔。,，1S，2S，3S，4S。,第十三页，共39页。,四、外壳防护等级(dngj)（GB4208）,1.外壳防护等级(dngj)用IP代码表示。,代码由IP字母、第一位特征数字、第二位特征数字、附加字母及补充字母组成。,3.第一位特征数字表示防人身安全和防尘。,4.第二位特征数字表示防水。,第一和第二位特征数字不要求规定时，该处由字母“X”代替如：IP4X、IPXX；附加字母和补充字母不要求规定时可以直接省略。,第十四页，共39页。,IP,代码的组成及含义,组成,数字或字母,对设备防护的含义,对人员防护的含义,代码字母,IP,第一位特征数字,防止固体异物进入,防止接近危险部件,0,无防护,无防护,1,50mm,手背,2,12.5mm,手指,3,2.5mm,工具,4,1mm,金属丝,5,防尘,金属丝,6,尘密,金属丝,第二位特征数字,防止进水造成有害影响,0,无防护,1,垂直滴水,2,15,滴水,3,淋水,4,溅水,5,喷水,6,猛烈喷水,7,短时间浸水,8,连续浸水,第十五页，共39页。,IP,代码的组成及含义（续）,组成,数字或字母,对设备防护的含义,对人员防护的含义,附加字母（可选择）,防止接近危险部件,A,手背,B,手指,C,工具,D,金属丝,补充字母（可选择,）,专门补充的信息,H,高压设备,M,做防水试验时试样运行,S,做防水试验时试样静止,W,气候条件,第十六页，共39页。,实例(shl),产品外壳防护(fngh)等级IP4X，隔室间防护(fngh)等级IP2X。,IP4X：能阻挡直径大于1mm金属丝或厚度大于窄条物体进入柜内；,产品外壳防护(fngh)等级IP3X。,IP3X：能阻挡直径或厚度大于工具、金属丝进入柜内。,箱变外壳防护(fngh)等级IP23。,IP23：能阻挡手指或直径大于物体和在淋水条件下水进入柜内。,低压抽出式开关柜外壳防护(fngh)等级最高可达IP54。,IP54：能阻挡灰尘和在溅水条件下水进入柜内。,第十七页，共39页。,五、联锁,为了保证可靠的运行和操作者的安全，金属封闭开关(kigun)设备应具有以下功能：,1.防止带负荷分、合隔离开关(kigun)（隔离手车）；,2.防止误分、误合断路器、负荷开关(kigun)、接触器（允许提示性）；,3.防止接地开关(kigun)处在闭合位置时关合断路器、负荷开关(kigun)等开关(kigun)；,4.防止在带电时误合接地开关(kigun)；,5.防止误入带电隔室。,以上5点统称为“五防联锁”,第十八页，共39页。,必须(bx)遵守的规定：停电顺序：断路器分闸，手车摇到试验位置，接地开关合闸，前下门和后下门打开。送电顺序：关闭前下门和后下门，接地开关分闸，手车摇到工作位置，断路器合闸。,第十九页，共39页。,互感器,互感器属于特种变压器，分电流(dinli)互感器和电压互感器。,电流(dinli)互感器：,将大电流(dinli)转换成标准小电流(dinli)（5A、1A），供测量、保护用。,电压互感器：,将高电压转换成标准低电压（100V），供测量、保护用。也可作电容器放电用、电源PT用。,第二十页，共39页。,举例：,05P10表示当一次过流10倍时，该绕组的复合误差5%,10P10表示当一次过流10倍时，该绕组的复合误差10%,10P15表示当一次过流15倍时，该绕组的复合误差10%,1.4 额定输出容量（易被忽略(hl)）,设计院经常采用特殊CT额定输出容量，变相的达到指定互感器厂家和型号的目的。,开关柜结构设计时，须考虑CT的外形尺寸和安装尺寸,第二十一页，共39页。,3.零序电流互感器,3.1 型号：LXK-80(100、120、200),LX:零序电流互感器 K：开合式(h sh),80：内孔直径,3.2 变比：一次电流/二次电流,二次电流：1A 一次电流固定,变比：50/1、60/1、100/1,3.3 精度等级,保护级：1级、3级,第二十二页，共39页。,3.4 原理：,正常情况下，三相电流矢量和等于零，零序CT二次绕组无信号。,当发生接地故障(gzhng)或三相电流不平衡时，三相电流矢量和不等于零，零序CT二次侧输出信号，带保护元件动作，切断电源，达到接地故障(gzhng)保护目的。,第二十三页，共39页。,第二十四页，共39页。,第三章 一次系统(xtng),一、一次回路常用符号(fho),1、断路器,固定式 手车式,2、隔离开关/隔离手车,隔离开关 隔离手车,第二十五页，共39页。,3、负荷开关(kigun)/组合电器,负荷开关(kigun)组合电器,4、接触器,固定式 手车式,第二十六页，共39页。,5、熔断器,6、避雷器（过电压保护器）,7、带电(di din)显示装置,第二十七页，共39页。,8、接地(jid)开关,9、电动机,10、电抗器,第二十八页，共39页。,11、电缆(dinln),12、变压器,第二十九页，共39页。,13、电流(dinli)互感器,或,二次单线圈（级）二次双线圈（）,三线圈（）四线圈（）,第三十页，共39页。,一只,CT,两只,CT,三只,CT,第三十一页，共39页。,14、电压(diny)互感器,一只PT,两只PT,第三十二页，共39页。,三只PT二线圈(xinqun),三只PT三线圈(xinqun),第三十三页，共39页。,四只PT（4只JDZX10-10）一次消谐功能,电容器放电(fng din)PT和部分供电局特殊要求的计量PT在一次回路不带熔断器,第三十四页，共39页。,15、零序电流(dinli)互感器,一次回路中应用,第三十五页，共39页。,16、一次消谐器,一次回路(hul)中应用,第三十六页，共39页。,17、电容器,电容器上端必须带熔断器,一次回路(hul)中应用,星形接法 三角形接法,第三十七页，共39页。,二、一次回路方案,1、进线方案,电缆进线 架空进线 进线带接地(jid)开关,第三十八页，共39页。,谢谢(xi xie)大家！,May.20,th,2006,，,Wuhan,第三十九页，共39页。,
