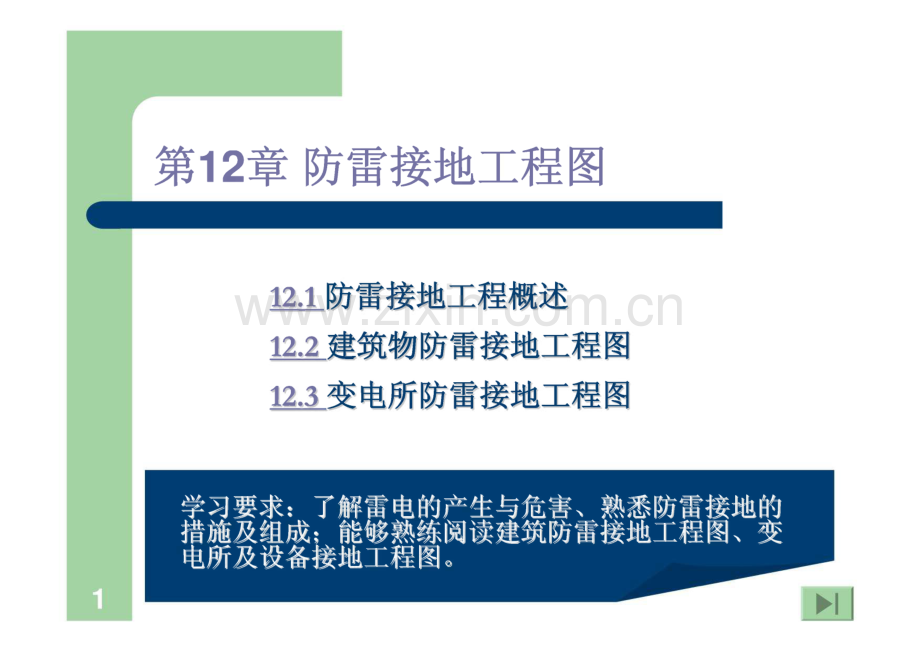

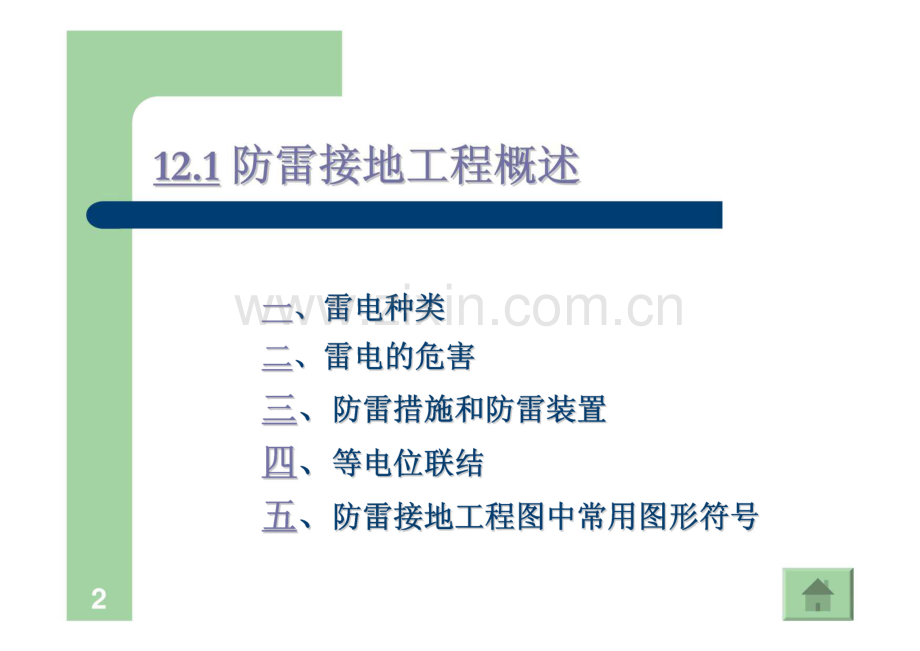

第12章防雷接地工程图皿防雷接地工程概述找2建筑物防雷接地工程图找3变电所防雷接地工程图学习要求：了解雷电的产生与危害、熟悉防雷接地的 措施及组成；能够熟练阅读建筑防雷接地工程图、变 电所及设备接地工程图二、雷电种类二、雷电的危害三、防雷措施和防雷装置四、等电位联结五、防雷接地工程图中常用图形符号一、雷电的种类直击雷：直接在建筑物或其它物体上作用的雷击。感应雷：雷云放电时对电气线路或设备产生静电感 应或电磁感应所引起的感应雷电流与过电压。雷电波侵入：当雷击在架空线路或空中金属管道上 时，所产生的冲击电压沿线路或管道两个方向迅 速传播，侵入建筑物内，毁坏电气设备的绝缘，危及人身安全或损坏设备。球雷：一个温度极高，发红光或极亮白光的炽热等 离子体。.3二、雷电的危害雷电对建筑物的危害：雷电是常见的一种自然现象，即天 空云层间一种放电现象，雷击时释放可观的能量，从而使 受雷击的物体遭到严重损害，具体表现在以下几个方面：雷电对地面产生的直接雷击；感应雷击；雷击产生机械力；雷击产生跨步电压跨步电压。e建筑物易受雷击部位：建筑物的性质、结构及所处的位 置等决定受雷击的程度。如：屋面、屋脊及突出高的建 筑物等。!i i w.-kn:9 .疑3”m:J、-，f r F r向物 苗丸 F建脊 屋 三、防雷措施和防雷装置建筑物的防雷措施是根据工程性质和发生雷 击部位后所产生的后果来分类。民用建筑：是依据建筑物、构筑物的重要程 度和建筑物、构筑物的高度不同划分为一级、二级、三级三类。并分别采用一级、二级、三 级防雷建筑物的保护措施。工业建筑：是依据生产特点和发生雷击部位 后可能产生的后果划分为一类、二类、三类。并分别采用一类、二类、三类工业建筑物和构 筑物的防雷措施。三、防雷措施和防雷装置防雷设施：用来消除雷击和雷电产生的过电 压对建筑物和变电所及设备绝缘的危害所采取 的保护设施，即接闪器和避雷器（经过引下线 与接地体可靠的连接）。防雷措施：建筑物的防雷；变电所的防雷；高压电动机的防雷；架空线路的防雷；消雷器。7建筑物过电压三、防雷措施和防雷装置建筑物防雷的主要措施：装设独立避雷针，通过引下线接地。装设避雷网、避雷带，通过引下线接地。利用建筑物的结构组成避雷网及引下线。利用电缆进线以防雷电波的侵入。防雷装置的组成：由接闪器、引下线、接地体三部分。接闪器：避雷针、避雷网、避雷带及均压环；引下线：引下线及保护管、断接卡、接线板、支架;接地体：接地母线、接地支线、接地极、接地板。9三、防雷措施和防雷装置1.防直击雷防直击雷的主要措施是设法引导雷击时 的雷电流按预先安排好的通道流入大地，从 而避免雷云向被保护物体放电。其防雷装置 一般由接闪器、引下线和接地装置（接地体）三个部分组成。10 HR针尖 I L G40raaa-J G501R.I JLzn 引下线rL中肋板 地板铁脚在平面屋顶设单独的避雷针在平面屋顶设避雷带引下线接地a)在平面屋顶设避雷带a）女儿墙上避雷带 b）平屋顶挑檐上避雷带13b防教防平腰顶平面食用灯姓十L+金n旗杆平屋顶有女儿墙防雷装置示意图基础柱网平面示意图引出连接板扇钢方案 角钢方案预埋连接板利用建筑物结构柱钢筋引下线、地板主筋作接地体b)暗装引下线断接卡子a）专用安装引下线b）利用柱筋进做引下线1-引下线2-至柱钢筋引下线3-断接卡子4-镀锌螺栓5-断接卡子箱6-接地母线161-避雷针；2-避雷网；3-避雷带；4-引下线；5-引下线;&新接卡子；7Tl下线保护管；8-接地母线；9接地极三、防雷措施和防雷装置 避雷针保护范围图：鱼折线法表示避雷针保护范围；滚球法表示避雷针保护范围。按建筑物类别布置接闪器及滚球半径建筑物的防雷类别避雷网网格尺寸(mXm)滚球半径hr(m)第一类防雷建筑W5 X 5或W6 X430第二类防雷建筑W10 X 10或W12 X845第三类防雷建筑W20 X 20或W24 X1660 避雷针保护范围图的阅读 避雷带或避雷网平面布置图三、防雷措施和防雷装置 避雷针保护范围图：鱼折线法表示避雷针保护范围；滚球法表示避雷针保护范围。按建筑物类别布置接闪器及滚球半径建筑物的防雷类别避雷网网格尺寸(mXm)滚球半径hr(m)第一类防雷建筑W5 X 5或W6 X430第二类防雷建筑W10 X 10或W12 X845第三类防雷建筑W20 X 20或W24 X1660 避雷针保护范围图的阅读 避雷带或避雷网平面布置图ARA避雷针的保护范围hV30m时，q保护范围半 出月在注玄云卜、田京.注/完径的确定：a用折线法表示b）用海球法表示保护范围的半径，用教hx，h/2时,q=h.hx 材P162中的公式求得hxh/2Bt,rx=1.5h-2hx菜厂用35kV变电所避雷针布置及其保护范围图杜内襁引附集视物屋面防肝面布置图O O O B 一 1一a o 0三、防雷措施和防雷装置接地装置的构成:人工接地体：一般是将型钢或钢管打入地 下，形成有效接地，常用的一般有钢管接地极和 角钢接地极；钢管接地极一般用2.5m长6 4050 壁厚不小于4mm的钢管，顶部打入地下深度不小于 0.7m,形成接地极，角钢接地极一般用L50X5角 钢，顶部打入地下不小于0.7m,形成接地极。钢 管、角钢接地极一般成组敷设。单根接地极间用-40X4镀锌扁钢接地母线连接形成一组。具体根数 由计算确定，每组中接地极间距应为23倍的接 地极长度，一般为5m。23三、防雷措施和防雷装置自然接地体：利用建筑物的结构作为接地体。经 常作为接地体的建筑物的结构有钢结构、钢筋混 凝土结构、钢筋混凝土基础、钢轨、金属管道等 埋入地中的金属构件，这些构件只要安装正确，都是很好的接地体。接地母线、跨接线：接地母线一般采用-40X4 镀锌扁钢或6 8镀锌圆钢制成。接地母线遇有障 碍时，须跨越而相连接头。跨接一般会出现在建 筑物的变形缝处，钢轨作为接地体时每节钢轨相 连处，通风管道法兰盘连接处等。on 51下幄-3000建筑物防雷人工接地体接地平面图B电气接地装置人工接地体支持卡子*月宙*廿收接地端子接地干线接地母线接地母线接地母线、跨接线基础柱网平面示意图引出连接板叵）预埋连接板角钢方案利用建筑物结构柱钢筋引下线、地板主筋作接地体建筑接地平面图、防雷措施和防雷装置防雷电感应为防止感应雷产生火花放电，建筑内的 金属设备、金属管道、金属构架、电缆金属 铠装外皮、钢屋架、钢窗等较大的金属构 件，以及突出屋面的金属物体等均应通过接 地装置与大地作可靠连接。三、防雷措施和防雷装置3、防雷电波侵入 对电缆进出线，应在进出端将电缆的金属 外皮、钢管等与电气设备接地相连。对架空线时，应在转换处装设避雷器；多回路架空进出线时，可仅在母线或总配 电箱处装设一组避雷器或其它型式的过电 压保护器，但绝缘子铁脚、金具仍应接到 接地装置上；进出建筑物油架空金属管道，在进出处应 就近接到防雷或电气设备的接地装置上。30四、等电位联结等电位联结是将分开的装置用等电位连 接导体或电涌保护器连接起来以减小雷电流 在它们之间产生的电位差。可分为总等电位联结辅助等电位联结局部等电位联结。四、等电位联结1、总等电位连接(MEB)通过进线配电箱近旁的总等电位联结端 子板(接地母排)将进线配电箱的PE(PEN)母排、公共设施的金属管道、建筑物的金属 结构及人工接地的接地引线等互相连通，以 达到降低建筑物内间接接触电击的接触电压 和不同金属部件间的电位差，并消除自建筑 物外经电气线路和各种金属管道引入的危险 故障电压的危害，称为总等电位联结。避雷接闪器天线设善果暖管 E 1 B一，八.CA T PA t空调胃 kJ LJ总绘水管rm热水管LUJat具也见接的前件MEB 域 4”966600,推地逑雷接地d迎里曳瓜进线配电金/线3 一PE母纹上L.总下水管总等电位联结傅气去加、煤气表二总煤，管IMIL四、等电位联结2.辅助等电位联结(SEB)将导电部分用导线直接作等电位联结，使 故障接触电压降至接触电压限值以下，称作辅 助等电位联结。3.局部等电位联结(LEB)当需要在一局部场所范围内作多个辅助等筑物金属结构等部分互相连通，以简便地实现 该局部范围内的多个辅助等电位联结，被称作 局部等电位联结。五、防雷接地工程图中常用图形符号见表12-135理 建筑物防雷接地工程图二、建筑防雷与接地工程概况 二、避雷带与引下线的敷设 三、接地装置的安装二建筑防雷与接地工程概况建筑物防雷与接地工程图：一般包括防雷工程 图和接地工程图。它主要由建筑防雷平面图、立面图和接地平面图表示。例：工程概况：图12壬所示为某医院大楼防雷平面图。图中为二级防雷保护，在屋顶采用12 镀锌圆钢做避雷带；避雷带支持卡采用12镀锌圆钢，高100mm,间隔1000mm；避雷连接线采用一25X4镀锌扁钢，沿屋面垫层敷设,37S建筑防雷与接地工程概况网格不大于10mX10m。突出屋面的所有金属 构件均应与避雷带可靠连接，如金属通风管、屋顶风机、金属屋面、金属屋架等。大楼避雷引下点共11点，利用建筑物钢筋混凝土柱子内两根16以上通长主筋作为避雷引下线，引下线上端与避雷带焊接，下端与接地网焊接。4MmUM防而平面图某医院病房大楼防雷平面图二建筑防雷与接地工程概况图127所示为某医院大楼接地平面图。图 中电气设备的保护接地、电梯机房、消防控制 室等的接地共用统一接地装置。利用建筑物基 础内两根主筋通长焊接作基础接地网。建筑物 内手术室等重要设备间采用局部等电位联结(LEB),共设17处，从适当的地方引出两根 大于16柱内主筋至局部等电位箱LEB,局部 等电位箱暗装，底距地300mm。总等电位箱 设置在配电室，接地网与总等电位箱间采用 40X4镀锌扁钢焊接连接。卑 达 7000 3500 J500 J500 1500505407800-4oxmwniuTmuwtu 肚址，由4W刖痴YI46H60M 密ItM*.rr接地平面图某医院大楼接地平面图I二、避雷带与引下线的敷设1 一避雷带；2一支架引下线在墙上固定1 一引下线;2一支架三、接地装置的安装带状接地极的敷设变电所接地工程图二、变电所防雷、接地工程概况二、变电所防雷三、接地系统四、接地装置的安装、变电所防雷、接地工程概况例：典初所示为某10kV变电所接地平面图。从图中 可以着诙 接地体共5根。接地体使用N50X50X5角 钢制作，长度为2.5m。接地体间距为5000mm,中间 用接地母线连接，接地母线使用一40X4镀锌扁钢。接 地体与建筑物间距大于10m,接地体与变电所内MEB 箱之间采用沿地面敷设的一根185mm2、穿直径 50mmp VC管的铜芯交联聚乙烯绝缘聚氯乙烯护套电缆（YJV）连接。变电所内作等总电位联结，设两处总等电位连接板（MEB板），暗装，与基础钢筋网可靠联结；MEB线 采用一40X4镀锌扁钢沿内墙、距地300mm暗敷，设 置临时接地线柱4处。变压器（1TM、2TM）中性点与 MEB板使用YJV1 X185电缆连接。4550005005000500040 x4顶端加深0.而L50 x50 x5 长度2.而YOS8共1处YJV-W85PVC50F7AA值班空-40 x4F12AAMH变配电所3AH-0,150。杆内钢筋焊接一 丁/一75007500临时接地线样/共通。杆内网筋焊接彼锌扁钢接地线-K.xl 9.S底距地S3inYJV-1X185接变J k器中性点6A11AA变电所接地平面图避雷针装置图变电所接地保护装置图:、变电所的防雷装设避雷针装置，保护变电所及设备免遭雷击。高压侧装设阀式避雷器，主要用来保护变压器，以免雷电冲击波沿高压线路侵入变电所，避雷器 应尽量靠近变压器安装，接地线、变压器低压中 性点、金属外壳连在一起接地。低压侧装设阀式避雷器和保护间隙，防止多雷区 雷电波沿低压线路侵入而击穿变压器的绝缘。过电压变电所避雷器避雷装置对变电所的保护避雷器对变电所设备的保护三、接地系统 接地装置由接地体、接地干线、接地支线组 成，并和自然接地体体连成一个整体。接地装置埋入土中的深度为0.8M,与设备基 础的距离大于1M。接地装置接地电阻按电气规范规定不得大于 4Q,若实测大于4Q，则需另加接地体。四、接地装置的安装接地装置B平面图本章小结*防雷接地措施,建筑防雷与接地工程图及阅读变电所防雷与接地工程图及阅读53
