某化工厂供配电车间安全评价—安全系统工程课程设计.pdf

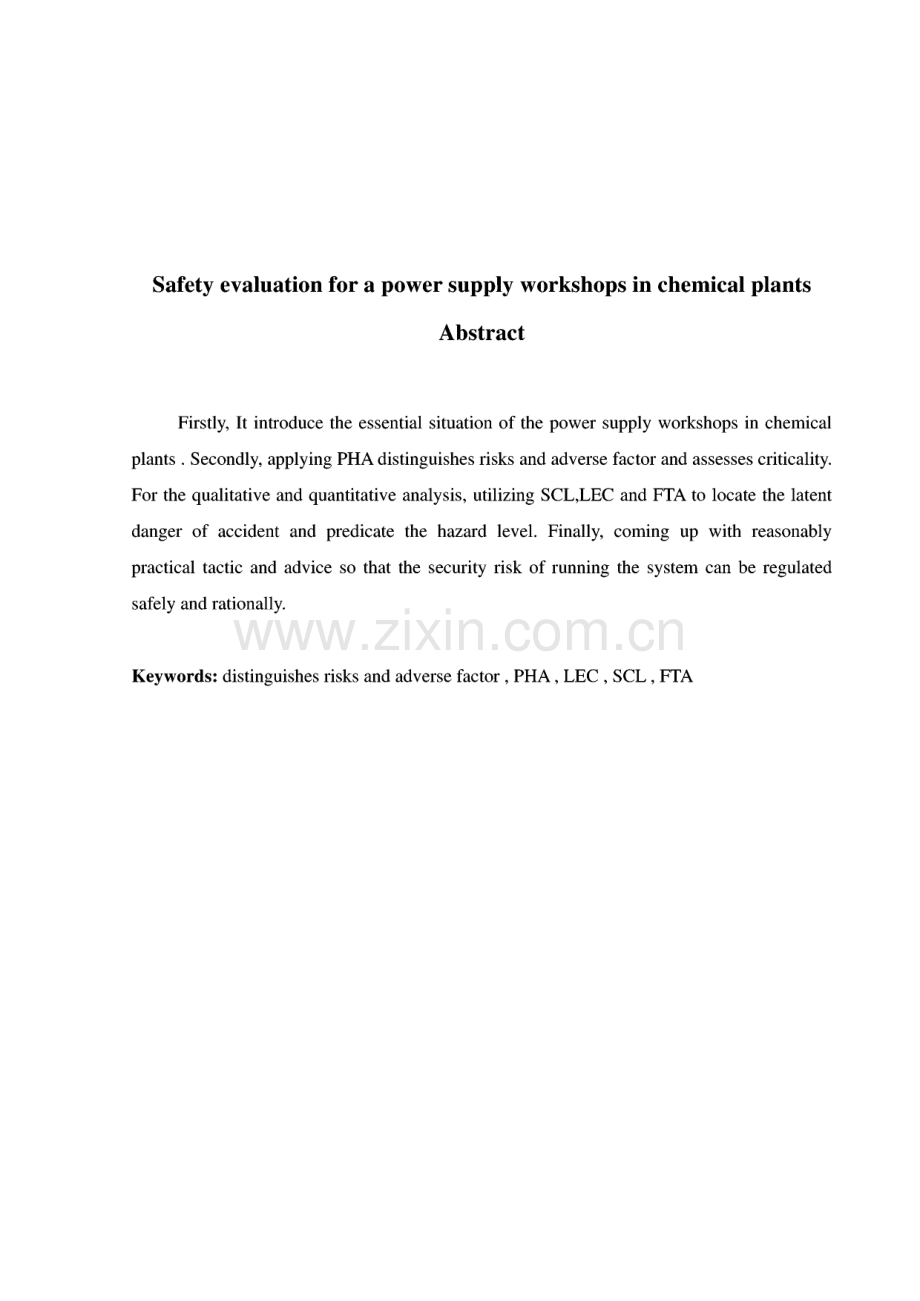

北京理工大学珠海学院安全系统工程课程设计说明书某化工厂供配电车间安全评价 摘要首先对某化工厂的供配电车间的基本状况进行了概述，其次运用预先危险性分析 法，进行危险、有害因素的辨识及危险度的评价。对于定性定量分析则运用安全检查表 法、LEC评价法及事故树法，查找了系统生产运行过程中存在的事故隐患并判定其危险 程度，提出合理可行的安全对策措施及建议。关键词：危险有害因素辨识预先危险性分析LEC安全检查表事故树Safety evaluation for a power supply workshops in chemical plantsAbstractFirstly,It introduce the essential situation of the power supply workshops in chemical plants.Secondly,applying PHA distinguishes risks and adverse factor and assesses criticality.For the qualitative and quantitative analysis,utilizing SCL,LEC and FTA to locate the latent danger of accident and predicate the hazard level.Finally,coming up with reasonably practical tactic and advice so that the security risk of running the system can be regulated safely and rationally.Keywords:distinguishes risks and adverse factor,PHA,LEC,SCL,FTA目录第1章评价项目概述.11.1安全评价的目的.11.2评价范围.11.3评价依据.11.4评价程序.2第2章建设项目概述.32.1建设项目概况.32.2平面布置.32.2.1总平面布置.32.2.2车间平面布置.32.3主要设施、设备.4第3章危险、有害因素辨识.43.1 危险源辨识.错误!未定义书签。3.2危险、有害因素综述.1第4章 评价单元划分和评价方法选择.14.1 评价单元划分.14.2评价方法选择及理由.24.2.1评价方法选择.24.2.2选择理由.2第5章定性、定量分析.35.1定性分析.35.2半定量分析.85.2.1生产作业条件安全评价（LEC）.85.2.2 LEC评价结果.155.3定量分析.155.3.1事故树.155.3.2最小割集、最小径集及结构重要度计算.165.3.3分析与措施.19第6章结论及建议.206.1评价结论.216.2建议.21参考文献.22致谢.错误!未定义书签。第1章评价项目概述1.1安全评价的目的安全现状评价是在系统生命周期内的生产运行期，通过对生产经营单位的生产设 施、设备、装置实际运行状况及管理状况的调查、分析，运用安全系统工程的方法，进 行危险、有害因素的识别及危险度的评价，查找该系统生产运行过程中存在的事故隐患 并判定其危险程度，提出合理可行的安全对策措施及建议，使系统在生产运行期内的安 全风险控制在安全、合理的程度内。安全评价的目的是贯彻“安全第一、预防为主”的方针，寻求最低事故率、最少损 失和最优的安全投资效益。现检查该建设项目建成后在安全方面是否符合国家的有关法 规、标准和规范的规定，对未达到安全目标的系统或单元提出安全补偿及补救措施，以 利于提高建设项目本质安全程度，满足安全生产要求，避免各类事故的发生，确保安全 生产，保障员工的身心健康。1.2评价范围评价内容为该化工厂的变配电车间。1.3评价依据(1)GB13869-92用电安全导则(2)GB50052-95供配电系统设计规范(3)GB50053-9410kV及以下变电所设计规范(4)GB50054-95低压配电设计规范(5)GB50062-92电力装置的继电保护和自动装置设计规范(6)GB50060-923-HOkV高压配电装置设计规范(7)GB50057-94建筑物防雷设计规范(8)GBJ63-90电力装置的电测量仪表装置设计规范(9)GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(10)JGJ/T16-92民用建筑设计规范(11)DL/T596-1996电力设备预防性试验规程(12)GB50168-92电气装置安装工程电缆线路施工及验收规范(13)GB50034-92工业企业照明设计标准(14)GB50059-9235T10KV变电所设计规范1(15)GBJ65-83工业与民用电力装置的接地设计规范1.4评价程序如图1-1所示。图1-1评价程序框图2第2章建设项目概述2.1建设项目概况该建设项目10kV电源来自K市光明变电站以10kV专板供电,架空线路5km至新厂 区，本厂进户由开闭所进户开关控制，经由高压电缆送至供配电车间高压室，高压室内 经高压配电柜分至4台变压器。企业各车间动力及照明用电经该车间配电柜分别送达。2.2平面布置2.2.1总平面布置该建设项目的总图布置生产区由一条南北主干道将生产区分为东西两大部分，在 建设场地东半部设置四个生产车间；在西半部由北向南为一个生产车间、一个供配电车 间、两个空闲仓库。2.2.2车间平面布置供电车间平面布置详见图2-1。图2-1车间平面布置图3.注释：1-高压配电柜（12台）2-高压配电柜（7台）3-高压配电柜（7台）4、5、6-变压器（共3台）7、8-低压配电柜（共30台）9-直流电源柜、馈电柜、电池柜、通讯柜10-后台高压磁控软启动柜（2台）4-门 o-灭火器（各两个）2.3主要设施、设备建设项目的低压配电系统采用TN-C-S系统接线方式，所有电气设备外壳均可靠接 地。电气照明执行建筑照明设计标准（GB5034-2004）,变配电室、控制室设有应急 照明。建设项目配电设备见表2-1。表2-1配电设备一览表序号设备名称规格型号单位数量制造单位安装地点备注1高压配电 柜KYN28-12H1000 x1500 x2300面3开封华通 机电有限 公司高压配电 室1-3#进线2高压配电 柜KYN28-12H 800 x1500 x2300面21同上高压配电 室3高压磁控 软启动柜YQR3-10kV/1600kW 1400 x1500 x2300面2同上高压配电 室4低压配电 柜GCK1200 xl000 x2200面3同上低压配电 室13#变 进线5低压配电 柜GCK1000 xl000 x2200面27同上低压配电 室6变压器S-M-4000/10台3河南天力 电气设备 有限公司厂变压器 室7直流电源 柜GZDW800 x600 x2200面1河南索凌 电气设备 有限公司中控室8馈电柜GZDW800 x600 x2200面2同上中控室9电池柜GZDW800 x600 x2200面2同上中控室10通讯柜GZDW800 x600 x2200面2同上中控室11后台PK800 x600 x2200面1同上中控室4北京理工大学珠海学院安全系统工程课程设计说明书第3章危险、有害因素辨识3.1 危险源辨识供配电系统危险、危害因素分为两类：一类是生产过程中产生的危害；另一类是自 然灾害。该处使用预先危险性分析的方法进行危险源的辨识。预先危险性分析是一种定性分析系统内危险因素和危险程度的方法，它是在每项生 产活动之前，特别是在设计的开始阶段，对系统存在危险类别、出现条件、事故后果等 进行概略地分析，尽可能评价出潜在的危险性。预先危险性分析详见表3-1。表3-1供配电车间预先危险性分析表序号危 险 因 累事 故 类 型触发事件形成事故原因事件事故后果严 重 度 等 级安全技术措施一、生产过程中产生白勺危害1电 能触 电1.触碰带 电体。2.触碰意 外带电体。3.触及绝 缘损坏处。4.过分接 近高压带 电设备。1.带电体无屏护或屏护 损坏。2.低压带电作业误碰带 电体。3.违章约时停、送电。4.误操作送电。5.电气设备或线路绝缘 损坏。6.非专业人员误动电气 设备或维修。7.电气绝缘工具缺陷或 失效。8.电气设备的安全间距 不够。9.保护接地失效。10.误入带电间隔。11.检修工作安全措施 不当。员亡产失 人伤财损III/*IV1.容易被触碰的带电体必 须设置遮护物或外罩，损坏 后及时修复。2.低压带电作业必须有人 监护。3.严格执行电业安全工作 规程。4.严禁约时停、送电。5.定期检测设备绝缘电阻。6.严格执行持证上岗制度。7.定期检测电气工具，使用 前确认合格好用。2电 能火灾L漏电。2.电器走 火、打火。1.电缆绝缘老化产生电 打火。2.电缆接头接触不良，局部发热。3.电气设备质量问题造 成漏电。人员 受伤、设备 损坏、财产 损失IIIIV1.选用符合安全和质量标 准的电气材料和器材。2.严格遵守操作规程，不乱 拉乱接电线，不得用其他导 线代替保险丝，杜绝违章操 作。53高空作业高处坠落防护措施 不周全。1.在高处对设备进行维 修保养时，工作梯、台 防护栏杆缺损。2.安全带失效。人员 受伤III1.定期对工作梯和防护栏杆进行检查。2.定期检查、更换安全 带。3.工作前确保防护周全。4噪 声噪声危害长期接触 噪声环境。神经衰弱或注意力不集 中。操作 失误III1.工作时戴防噪声耳套。2.定期进行职业病检查。二、自然灾害5暴 雨淹 溺雨水堆积。厂区内排水设施不畅。设备 损坏II1.设置排水设施。2.保持排水沟的通畅。6雷暴及地震坍 塌遭受雷击 和地震灾 害。1.没有防雷措施。2.防雷措施失效。3.建筑物设计和建造不 符合规定。员伤厂坍曷 人受或房为IIIIV1.有防雷设施并且定期检 查其防雷效果。2.建筑物按照相关规定设 计和建造。3.2 危险、有害因素综述该车间存在的主要危险源为触电，其次是火灾。通过对该车间设备、公共设施进 行系统的危险、危害分析，根据重大危险源辨识，该车间不构成重大危险源。第4章评价单元划分和评价方法选择4.1评价单元划分安全评价方法是对系统的危险性、有害性及其程度进行分析、评价的工具。按照安 全评价理论，根据危险物质在作业场所存在数量的多少与生产工艺或场所的相对独立 性，将评价对象大致划分若干个相对独立评价单元，便于开展评价工作。1根据该项目的特点，将该项目划分为以下几个单元：平面布置配电室设备及线路继电保护及系统接地人员操作安全管理4.2评价方法选择及理由4.2.1评价方法选择根据该项目特点，本报告采用安全检查表的方法对其进行定性分析；根据事故的类 别及危险辨识结果，先以LEC法进行半定量评价，再以“触电”为顶上事件做事故图,对供配电室可能存在的触电伤害事故进行定量分析评价，为预防触电事故提出相应的安 全防范措施。4.2.2选择理由 安全检查表法：安全检查表法可以系统地发现工厂、车间，工序或机器、设备、装置以及各种操作管理和组织措施中的不安全因素，事先把检查对象加以剖析，应用编 制的系统检查表并依据有关法规、标准在检查表中列出检查要求，使检查工作标准化、规范化，能充分认识各种影响事故发生因素的危险程度。LEC评价法：这是一种评价具有潜在危险性环境中作业时的危险性半定量评价 方法。由于在建设施工场所易存在火灾、触电、爆炸等安全隐患，此方法较易对工作人 员所处的工作环境是否存在危险因素进行充分的识别，以保证人身及设备的安全。事故树法：事故树分析方法是运用逻辑推理对各种系统的危险性进行辨识和评 价，不仅能分析出事故的直接原因，而且能深入地揭示出事故的潜在原因。用它描述事 故的因果关系直观明了，思路清晰，逻辑性强，既可定性分析，又可定量分析。定量分 析时可从最小割集着手，找出根除事故的可能性，从中选出最佳方案。求各基本原因事 件的结构重要度系数，从而对需要治理的原因事件排序，以求加强人为控制。2第5章定性、定量分析5.1定性分析安全检查表分析是将一系列项目列出检查表进行分析，以确定系统、场所的状态，这些项目可以包括场地、周边环境、设施、设备、操作、管理等各方面。安全检查表详 见表5-1 o3表5-1安全检查表序号检查项目及内容依据法规检查 结果备注1供电电源1.1一级负荷应由两个电源供电，当一个 电源发生故障时，另一个电源不应同 时受到损坏，二级负荷宜由两回线路 供电。GB50052-952.0.22.0.6V一级负荷两路 电源供电。二级负荷两回 线路供电。1.2同时供电的两回及以上供配电线路 中一回路中断供电时，其余线路应能 满足全部一级负荷及二级负荷。GB50052-953.0.6V1.3当供电电压为35kV及以上时，用电 单位的一级配电电压应采用10kV；低 压配电电压应采用380/220VoGB50052-954.0.1V一级10kV配电、低压 380/220Vo1.4应急电源与正常电源之间必须采取 防止并列运行的措施。GB50052-953.0.2V1.5正常运行情况下，用电端子处电压偏 差允许值应符合规程要求。GB50052-954.0.4V2平面布置2.1配变电站（室）位置应接近负荷中心，进出线方便，接近电源侧设备运输方 便，避开剧烈振动、高温、多尘、有 腐蚀性气体场所，地势不低洼不积 水，在火灾爆炸危险区域之外。GB50053-942.0.1V符合要求。2.2配电装置室应设防火门，并应向外开 启，装弹簧锁。相邻配电装置室之间 有门时，应能双向开启。GB50060-926.0.1V2.3长度大于7m的配电装置室，应设两 个出口并布置在配电装置室的两端；长度大于60m时，宜增加一个出口。GB50060-926.0.1V2.4配变电室应设置防止雨、雪和蛇、鼠 类小动物从窗、门、电缆沟等进入室 内的设施。GB50053-946.2.4V门紧密且上锁，与室外相通的 孔、洞有网罩、电缆进入室内 的沟、孔、洞均 封堵。2.5高、低压配电室内，不应有与其无关 的管道和线路通过。GB50053-946.4.1V4序号检查项目及内容依据法规检查 结果备注2.6变压器低压侧电压为0.4kV的总开 关，宜采用低压断路器或隔离开关。GB50053-943.2.15V2.7配电所所用电源宜引自就近的配电 变压器220/380V侧。GB50053-943.4.1V2.8配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置 两个出口间的距离超过15 m时，尚 应增加出口。GB50053-944.2.6V2.9配电装置室内高压开关柜单列布置 时，柜后通道800mm；柜前通道：固 定式1500mm、手车式单车长+1200mm。GB50053-944.2.7GB50060-925.3.2V净距足够。2.10配电装置室内高压开关柜双排面对 面布置时，柜后通道800mm；柜前通 道：固定式2000mm、手车式双车长+900mm。GB50053-94 4.2.7GB50060-92 5.3.2V净距足够。2.11配电装置室内低压开关柜单列布置 时，屏前通道：固定式1500mm、抽屉式1800mm；屏后通道1000mmoGB50053-944.2.9V净距足够。2.12配电装置室内低压开关柜双排面对 面布置时，屏前通道：固定式2000mm、抽屉式2300mm；屏后通道1000mmoGB50053-944.2.9V净距足够。2.13户外箱式变电站的进出线宜采用电 缆。GB50053-944.1.11V2.14配变电室的耐火等级不应低于二级。GB50053-946.1.1V2.15配变电室采用机械通风时，其通风管 道应采用非燃烧材料制作。当周围环 境污秽时，宜加空气过滤器。GB50053-946.3.3V2.16变电所电气设备间的照明度应符合 标准规定。GB50034-923.2.1V2.17在控制室、屋内配电装置室及屋内主 要通道等处，应装设事故照明灯。GB50059-923.6.2V3变压器5序号检查项目及内容依据法规检查 结果备注3.1变压器本体及所有附件应无缺损，且 不渗油。GBJ148-902.10.2V3.2储油柜和充油套管的油位正常。GBJ148-902.10.2V3.3油漆光整，相色标志正确。GBJ148-902.10.2X3.4中性点直接接地的电力变压器，工作 接地线应采用多股铜芯线或铜、钢硬 连接线，变压器外壳接地装置连接可 WW oGBJ65-836.0.14V3.5作为应急电源时应设自起的装置，当 正常电源中断供电时，机组自起动，并在15S内向负荷供电。JGJ/T16-926.1.7.3V4电气线路4.1屋外配电装置的导体、套管、绝缘套 的安全系数应符合规范规定。GB50060-924.0.15V4.2无遮拦导体至地面之间安全净距应 符合 10kV：2700mmoGB50060-925.1.1V符合。4.3电缆敷设应排列整齐，不宜交叉，加 以固定，并装设标志牌。GB50168-925.1.18V4.4在电缆穿过竖井、墙壁、楼板或进入 电气盘、柜的孔洞处，用防火堵料密 实封堵。GB50168-927.0.2X4.5电缆支架、槽盒、保护管等的金属部 件防腐层应完好，接地应良好。GB50168-928.0.1V均采用镀锌材 料，接地电阻 1QO4.6高压电线电缆有试验记录并合格。GB50168-928.0.3V5系统接地及继电保护5.1新建企业380/220V配电系统应采用 三相五线制，做到保护零线和工作零 线分开敷设。电规第25条V6序号检查项目及内容依据法规检查 结果备注5.2变电所内，不同用途和不同电压的电 气设备，除另有规定外，应使用一个 总的接地体，接地电阻应符合其中最 小值的要求。GBJ65-832.0.2V接地电阻值1Q o5.3接地线在穿过墙壁、楼板和地坪处应 加装钢管或其它坚固的保护套。GB50169-922.3.3V有保护管。5.4接地干线应在不同的两点及或两点 以上，并与接地网相连接。GB50169-922.3.3V多于两点。5.5明敷接地线应便于检查，敷设位置不 应妨碍设备的拆卸和检修，当沿建筑 物墙壁水平敷设时，离地面距离宜为 150300mm,与墙壁间隔宜为5mli1。GB50169-922.3.7V现场查验符合 要求。5.6电力设备和线路应装设反应短路故 障和异常运行的继电保护和自动装 置。GB50062-922.0.1V5.7继电保护和自动装置应满足可靠性、选择性、灵敏性和速动性要求。GB50062-922.0.3V有调整记录。5.8常用测量仪表应能正确反映电力装 置的运行参数；能随时监测电力装置 回路的绝缘状况。GBJ63-902.1.2V5.9有继电保护调整试验报告。V6安全管理6.1变电所应根据容量大小及其重要性，设置火灾自动检测报警装置，配备适 当数量的灭火器材。GB50059-924.6.3、4.6.9X火灾报警设有 感烟感温探测 器、声光报警器 和手动报警按 钮；灭火器材有 干粉灭火器。有 安全警告标志 和门锁。6.2制定相应的用电安全规程和岗位责 任制OGB/T13869-923.1V6.3从事电气工作人员必须经安全培训、考试合格，取得资格证书方可上岗。GB/T13869-V7序号检查项目及内容依据法规检查 结果备注924.26.4具有防雷及接地电阻测试记录。行业经验X6.5各电气室应备有按规定、经定期检查 试验合格的电工器具和电工防护用 品OGB/T13869-924.3V各站有工具箱，内置定期检验 合格工具及防 护用品，有试验 报告。6.6各电气室电气开关柜前操作绝缘板 齐全。GB/T13869-92V由上表可以看出主要问题存在于：变压器上油漆有脱落现象。在电缆穿过竖 井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料封堵不严。火灾报警没有 感烟感温探测器。无防雷测试记录。5.2半定量分析5.2.1生产作业条件安全评价（LEC）LEC评价法是对具有潜在危险性作业环境中的危险源进行半定量的安全评价方法。该方法采用与系统风险率相关的3种方面指标值之积来评价系统中人员伤亡风险大小。这3种方面分别是：L为发生事故的可能性大小；E为人体暴露在这种危险环境中的频繁程度；C为一旦发生事故会造成的损失后果。风险分值D=LECo生产作业条件安全评价（LEC）表详见表5-2。表5-2生产作业条件安全评价（LEC）表序 号作业场 所危险源可能导致的 事故LECD风 险 级 别拟采用的控制措施1进入生 产现场不戴或不按规定 正确佩戴安全帽，不按要求着装，酒 后上班人身伤害，设备损坏11771严格按要求戴好合格 的安全帽，严格执行 安规及安全作 业手册82高低压 配电柜操作人员无证作 业操作人员应 持特殊工种 操作证上 岗，并定期 检查136181加强管理制度，持证 上岗运行中的真空断 路器或抽屉单元 指示灯灭、误操作误操作、停 电财产损失336542定期巡检操作机构误动作、停电、人员触电作业前验 电，精心操 作333272定期检测标志不清、操作人 员业务差、误操作 停电、财产损失误操作、停 电财产损失336542加强标志，对操作人 员进行业务培训学习停送电无接地保 护措施人员触电、烧伤337632操作规程、现场监护操作人员不戴防 护用品、触电、人 员伤害人员触电、烧伤333272加强教育、正确使用 劳保用品定期校验安 全用品3变压器过负荷温度高设备损坏或 爆炸33121083降负荷环境温度高、烧毁设备损坏337632风扇降温、减负荷变压器声音大很 不均，有爆裂破碎 声设备损坏337632立即停止运行正常情况下负荷 不变但温度不断 上升、超额定值设备损坏337632汇报、立即停止运行套管及电缆套管 等严重损坏或老 化及放电现象设备损坏或 爆炸6371263停电、做试验，定期 检测变压器着火、爆炸 财产损失设备损坏337632立即切断电源用干粉 火器灭火或沙土灭火绝缘降低、漏电伤 人人员伤亡、设备损坏338632定期检测4低压配 电室夜间无照明易触 电、人身伤害人员触电、烧伤317212及时更换照明灯带电检修触电人员触电、烧伤317212维修规程维修停电未挂警 示牌误操作伤人人员触电、烧伤317212维修规程、挂警示牌配电室漏电伤人人员触电、317212停电、维修清除9烧伤无防鼠板断路停 电设备损坏，停电，财产损失337632装挡鼠板加强防范检查配电盘螺丝 刀误接触人员触电、烧伤317212电业安全工作规程，加强防范5变频器出现故障不能使 用影响生产11771每天巡检6电气设 备吊装钢丝绳断裂、滑 脱，扎头暴露人员伤亡伤 害、设备损 坏353452严格按起吊规程要求 检查、开展工作7电动工 具使用绝缘不合格、零部 件缺陷、违规使用触电、设备 损坏及机械 伤害10.5157.51定期检验，平时认真 维护，使用前仔细检 查，按要求操作。8电气设 备试验接线不正确，操作 失误。设备损坏，人身伤害11331严格执行安全规程和 检验规程9电气 箱、柜、盘的安 装起吊、搬运、安装 过程中人员野蛮、违规施工人身伤害，损坏设备31391严格执行安规相 关规定，遵守电气设 备案装规范10变压器 检修脚手架质量不合 格，脚手架安装不 合理人员高空坠 落60.57211购买质量可靠的产 品，淘汰有缺陷的脚 手架，安装人员必须 经过培训未按规定系安全 带人员高空坠 落317212严格执行安全规程安全带质量不合 格人员高空坠 落317212必须定期检查安全带检修人员精力不 集中，上下传递物 品未采取防止跌 落的措施人员伤亡、设备损坏3115452安排精神状况良好、责任心强、技术好的 人员操作，工作前交 代安全注意事项地面人员不戴安 全帽，违规停留在 检修工作面下方物体高空跌 落致使地面 人员伤亡327422禁止有人在检修作业 平台下工作、停留设备未停电，未做 好相关安全措施 等就开展工作人体触电3115452必须严格执行保证安 全的组织、技术措施洒落的变压器油 致使地面易滑致使地面人 员摔伤31391注意检修场地的清洁 卫生设备支架基础及 焊口腐蚀致使支人员坠落，设备损坏31391应随检修进行检查、遇到异常情况应马上10架断裂或脱焊停止作业并及时处理误入带电间隔引 致高压触电人员伤亡，设备损坏317212没有明确断开点及安 全措施不齐的不能攀 登设备11断路器 的更换 或检修带负载退出运行造成弧光短 路，致使工 作人员伤 害，设备损 坏30.530452工作人员确认已断开 负载，按操作规范，步骤进行操作联锁开关切换错 误其他断路器 跳闸，影响 生产及工艺 设备正常运 行30.530452工作认真负责，细心 操作，按操作规范，步骤进行操作未做好相关安全 措施等就开展工 作影响正常生 产，人员伤 亡，设备损 坏30.530452严格执行安规相 关规定抽出设备人员砸伤，设备损坏10.515252两个人配合，抓稳取 出，轻放，穿劳保鞋与变压器高压侧 安全距离不足导 致高压触电人员伤亡，设备损坏30.530452严格执行安规相 关规定，做好安全防 护措施12高压电 气设备 安装、改造、检修现场未定置管理，可燃物随意堆放，氧焊、割引起火灾造成人员伤 亡和财产损 失627843工作现场做好防火措 施，现场物件应定置 管理未作防护措施进 行焊接、割等工作弧光灼伤人 眼，烟气吸 入人肺31391现场工作做好防护措 施脚手架质量不合 格，脚手架安装不 合理脚手架垮 塌，人员高 空坠落617422购买质量可靠的产 品，淘汰有缺陷的脚 手架，安装人员须经 培训合格未按规定系安全 带，使用不合格安 全带人员高空坠 落317212严格按规定系安全 带，并定期检查安全 带检修人员精力不 集中，上下传递物 品未采取防落措 施人员坠落，设备损坏3115452安排精神状态良好、责任心强、技术好的 人员工作，工作前交 待安全注意事项地面人员不戴安物体高空跌327422禁止人员在安装工作11全帽，违规停留在 安装工作面下方落致使地面 人员伤亡面下方停留误入带电间隔引 致高压触电损坏设备及 致使人员伤 亡317212未有明显的断开点及 安全措施不能攀爬设 备13二次回 路检修操作人员无证作 业人员触电11331操作人员应该持证上 岗，并定期检查控制回路带电作 业人身轻伤，设备损坏。333272严格执行安全规程、操作前仔细确认、不 走错间隔在带电的CT、PT二 次回路上工作时，将CT二次回路开 路，PT二次回路短 路。人身伤亡，设备损坏317211严格执行安全规程、操作前仔细确认未按规定穿戴劳 动防护用品人员伤害11331严格执行劳动防护用 品使用制度二次回路接错线人员触电伤 害317212拆（接）线时应实行 二人检查制，一人拆（接）线，一人监护、并做记录，恢复时根 据记录认真核对。现场工作过程中，出现异常情况人员触电伤 害317212工作人员在现场工作 中凡是遇到异常情况 都应该马上停止工作 保持原状，待查明原 因确定与本专业无关 才能继续工作在部分或全部带 电柜上工作，没有 明显的标志人员触电伤 害317212在全部或部分带电柜 上工作，应将检修设 备与运行设备前后有 明显的标示区分开来14低压交 流酉己 电、照 明系统（箱、柜、盘）检修未办理相关的工 作票就开展工作，工作中不遵守安 全、技术规定，盲 目作业人身伤害及 设备事故317212严格执行安规相 关规定15电动机 检修未停电动机电源人员触电、烧伤。机械伤害333272严格按照操作规程执 行12电机定子伤害设备损坏317212严格按电机定子检修 安全注意事项执行电机转子伤害设备损坏317212严格按电机抽穿转子 安全注意事项执行16低压设 备带电 检修未遵守安规中 低压设备带电检 修的若干规定触电及设备 短路，烧毁 设备11771严格遵守安规中 低压设备带电检修的 若干规定17仪器仪 表检修酒精使用、挥发火灾、爆炸10.531.51工作场所保持空气流 通、严禁明火18检修工 作使用 工器具使用不合格的或 违规使用工器具（包括电动工具）人身伤害163181按操作规定使用经检 验合格的工器具19巡检工 具绝缘靴老化耐压 低人员触电、烧伤317212作耐压试验不符合更 新验电表绝缘降低、触电人员触电、烧伤317212作试验绝缘手套绝缘等 级降低人员触电、烧伤317212作耐压试验不符合更 新20检修电 气设备 使用的 汽油、柴油、酒精、轴承润 滑剂等汽油、酒精挥发，误入眼睛、呼吸 道、皮肤接触引发火灾，人身伤害6631083配备防护眼镜、戴口 罩、手套、严格按安 规要求操作、严禁 明火21油漆使 用皮肤接触、误入眼 睛、挥发吸入，造 成如呼吸道感染人员伤害113181使用前要严格检查，佩戴口罩，严禁明火22电气设 备清洁吹灰工作未戴口 罩及防尘面具，环 境通风不畅粉尘伤害631181穿戴防护用品，现场 加强通风23照明夜间不亮跌伤、碰伤、摔倒11771及时更换灯坏、维修不及 时、掉下伤人跌伤、碰伤、摔倒11771及时更换、加强防范照明灯线路断、触 电人员触电、烧伤317212更换线杆歪斜、倒塌伤 人跌伤、碰伤、摔倒11771及时更换、加强防范24临时电外壳漏电伤人人员触电、烧伤317212检查处理13破皮、绝缘下降人 员触电人员触电、烧伤317212检查处理25避雷针锈蚀严重、风大刮 断人员触电、伤亡317212加强检查及时防腐或 更换26厂房避 雷网接地线断，起不到 避雷作用，损坏设 备人员触电、伤亡3671262及时焊接处理，定期 检测避雷线网不连接人员触电、伤亡3671262及时巡检处理27现场鼓 风机运 行时检 查巡视噪音危害影响听力31391佩戴耳塞28巡视高 低压设 备操作人员无证作 业操作人员应 持特殊工种 操作证上 岗，并定期 检查336542加强管理制度，持证 上岗未按规定穿戴劳 动防护用品人员触电、烧伤317212自觉遵守公司的规章 制度雷雨天气避雷器、避雷针脱落人员触电、砸伤317212加强平时的巡回检 查、应穿戴试验合格 的绝缘靴、戴好安全 帽、不得靠近避雷器、避雷针、禁止撑雨伞 巡视盖板不齐、有缺损摔伤、碰伤127141盖板应平整、无缺损、保证夜间巡视安全高压设备发生接 地故障时特别巡 视触电伤害、爆炸、设备 损坏33121083巡视时正确穿戴劳动 防护用品、穿工作服、绝缘靴、与接地部分 保持安全距离。处理 事故时必须停电、如 果需要应戴绝缘手套电气设备的其他 情况设备损坏，停电财产损 失337632加强巡回检查，如果 发现问题应及时向业 务主管领导反映。需 要马上处理的应与当 班调度协调处理故障145.2.2 LEC评价结果风险分值D4EC。根据经验，D值在20以下是被认为低危险的；危险分值到达70 160之间，那就有显著的危险性，需要及时整改；危险分值在160320之间，那么这 是一种必须立即采取措施进行整改的高度危险环境；分值在320以上的高分值表示环境 非常危险，应立即停止生产直到环境得到改善为止。本项目中达到70分以上的事故主要为检修、设备本身及安全管理方面引起的触电 事故叫5.3定量分析根据预先危险性分析辨识出由操作和外界环境引起的触电为主要的危险因素，根据 LEC评价法得出70分以上的事故主要为检修、设备本身及安全管理方面引起的触电事 故；而火灾事故发生也有一定的概率，但是比起触电较为小一些。故本报告采用事故树 法，以“触电”为顶上事件做事故图，对供配电室可能存在的触电伤害事故进行分析评 价，为预防触电事故提出相应的安全防范措施。5.3.1事故树事故树分析法是从要分析的特定事故或故障（顶上事件）开始，层层分析其发生原 因，直到找出事故的基本原因（底事件）为止。通过对事故树的定量分析，可以得出最 小割集和最小径集，找出事故发生的可能途径和根除事故的方法；求各基本原因事件的 结构重要度系数，从而对需要治理的原因事件按结构重要度系数大小进行排队，以求加 强人为控制。事故树详见图5-1 o15A1A2触电及带漏电体设备检修没有明显的标志人员防护A3其他设备二次回路+防护用品及电工具未更新未按规定穿防护用品未做安全措施或带电检修误入带电间隔导致触电无接地保护违规使用电工具未发放防护用品未做安全措施或带电检修接 错 线图5-1事故树绝缘保护老化或损坏设备间安全距离不足违规安装现场环境恶劣无证作业避雷针、网失效未按规范设置照明设施X175.3.2最小割集、最小径集及结构重要度计算事故树布尔代数法计算得出共有最小割集36个，成功树分析计算得出最小径集616个。详见表5-3 o表5-3最小割集、最小径集计算结果序 号结果事件最小 割集1X4X11没有明显的标志、未发放防护用品2X9X10违规安装、未按规定穿防护用品3X4X10没有明显的标志、未按规定穿防护用品4X5X10接错线、未按规定穿防护用品5X6Xio出现异常情况、未按规定穿防护用品6X1X10未做安全措施或带电检修、未按规定穿防护用品7X5X11接错线、未发放防护用品8X6X11出现异常情况、未发放防护用品9X9X10违规安装、未按规定穿防护用品10X6X11未做安全措施或带电检宿、未发放防护用品11X9X11违规安装、未发放防护用品12X4X12没有明显的标志、防护用品及电工具未更新13X5X12接错线、防护用品及电工具未更新14X6X12出现异常情况、防护用品及电工具未更新15X1X12未做安全措施或带电检修、防护用品及电工具未更新16X9X12违规安装、防护用品及电工具未更新17X4X13没有明显的标志、违规使用电工具18X5X13接错线、违规使用电工具19X6X13出现异常情况、违规使用电工具20X1X13未做安全措施或带电检修、违规使用电工具21X9X13违规安装、违规使用电工具22X14现场环境恶劣23X15无证作业24X16避雷针、网失效25X17未按规范设置照明设施26X2X3X10)误入带电间隔导致触电、无接地保护、未按规定穿防护用品27X7X10X1 8绝缘保护老化或损坏、未按规定穿防护用品、接地保护28X2X3X11)误入带电间隔导致触电、无接地保护、未发放防护用品29X7X11X18)绝缘保护老化或损坏、未发放防护用品、接地保护30X8X11X1 8设备间安全距离不足、未发放防护用品、接地保护31X2X3X12误入带电间隔导致触电、无接地保护、防护用品及电工具未更新17)32X7X12X1 8绝缘保护老化或损坏、防护用品及电工具未更新、接地保护33X8X12X1 8设备间安全距离不足、防护用品及电工具未更新、接地保护34X2X3X13)误入带电间隔导致触电、无接地保护、违规使用电工具35X7X13X1 8绝缘保护老化或损坏、违规使用电工具、接地保护36X8X13X1 8设备间安全距离不足、违规使用电工具、接地保护最小 径集1X1X2X4 X5X6X7X 8X14X15X I6X17未做安全措施或带电检修、误入带电间隔导致触电、没有明显的标 志、接错线、出现异常情况、绝缘保护老化或损坏、设备间安全距 离不足、现场环境恶劣、无证作业、避雷针、网失效、未按规范设 置照明设施2X1X2X4 X5X6X8X 14X15X16 X17X18未做安全措施或带电检修、误入带电间隔导致触电、没有明显的标 志、接错线、出现异常情况、绝缘保护老化或损坏、现场环境恶劣、无证作业、避雷针、网失效、接地保护3X1X2X4 X5X6X7X 8X14X15X 16X17X18)未做安全措施或带电检修、误入带电间隔导致触电、没有明显的标 志、接错线、出现异常情况、绝缘保护老化或损坏、设备间安全距 离不足、现场环境恶劣、无证作业、避雷针、网失效、接地保护4X1X2X4 X5X6X14 X15X16X1 7X182未做安全措施或带电检修、误入带电间隔导致触电、没有明显的标 志、接错线、出现异常情况、现场环境恶劣、无证作业、避雷针、网失效、接地保护5X1X2X4 X5X6X9X 14X15X16X17未做安全措施或带电检修、误入带电间隔导致触电、没有明显的标 志、接错线、出现异常情况、违规安装、现场环境恶劣、无证作业、避雷针、网失效、接地保护6X3X4X
