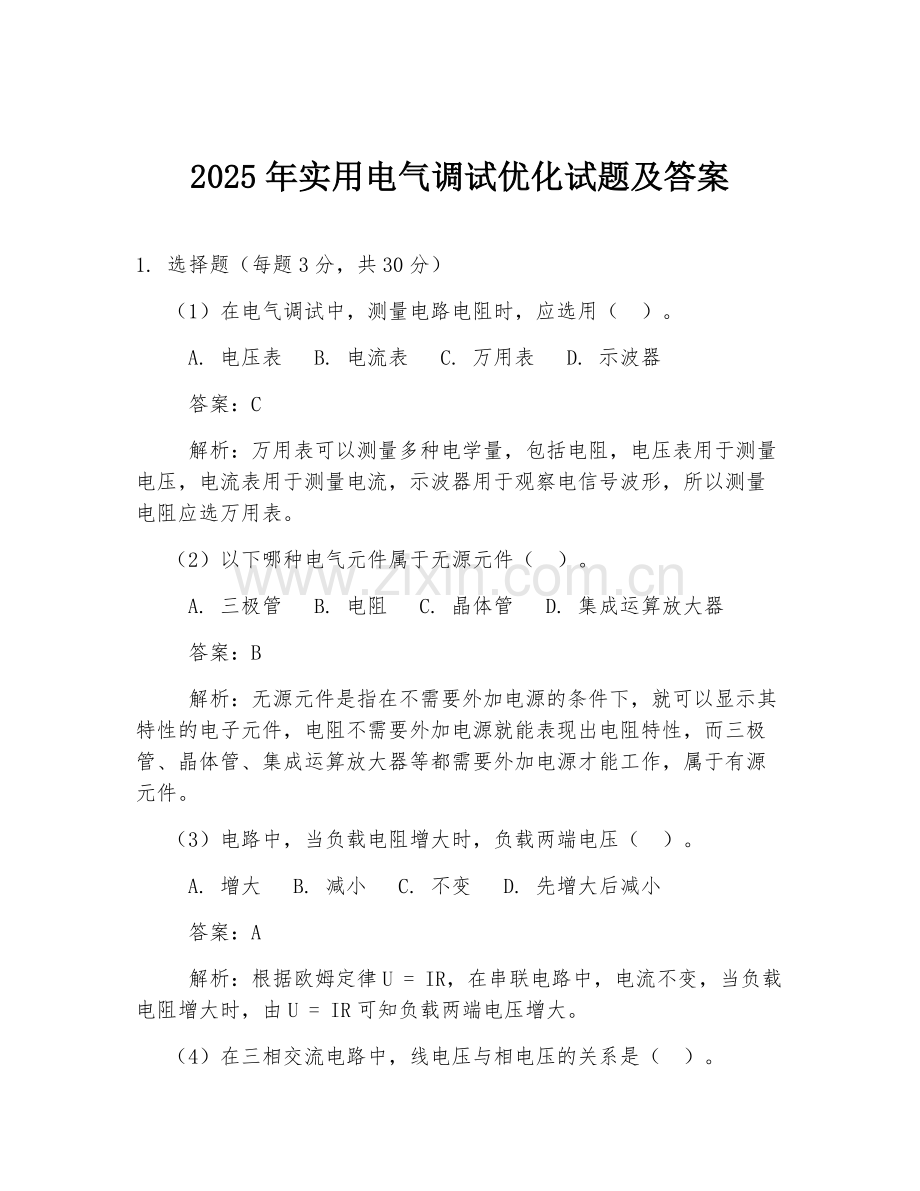

2025年实用电气调试优化试题及答案

1. 选择题（每题3分，共30分）
（1）在电气调试中，测量电路电阻时，应选用（ ）。
A. 电压表 B. 电流表 C. 万用表 D. 示波器
答案：C
解析：万用表可以测量多种电学量，包括电阻，电压表用于测量电压，电流表用于测量电流，示波器用于观察电信号波形，所以测量电阻应选万用表。
（2）以下哪种电气元件属于无源元件（ ）。
A. 三极管 B. 电阻 C. 晶体管 D. 集成运算放大器
答案：B
解析：无源元件是指在不需要外加电源的条件下，就可以显示其特性的电子元件，电阻不需要外加电源就能表现出电阻特性，而三极管、晶体管、集成运算放大器等都需要外加电源才能工作，属于有源元件。
（3）电路中，当负载电阻增大时，负载两端电压（ ）。
A. 增大 B. 减小 C. 不变 D. 先增大后减小
答案：A
解析：根据欧姆定律U = IR，在串联电路中，电流不变，当负载电阻增大时，由U = IR可知负载两端电压增大。
（4）在三相交流电路中，线电压与相电压的关系是（ ）。

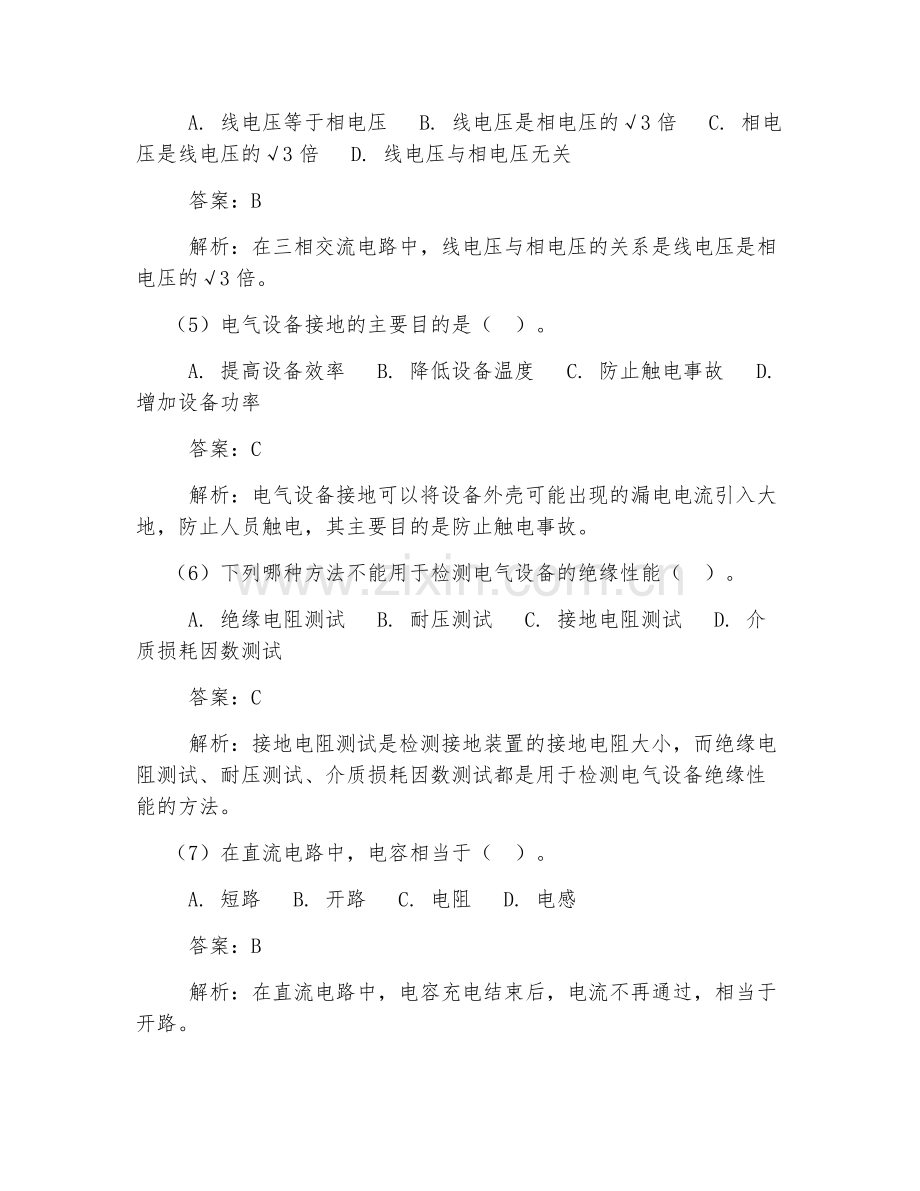

A. 线电压等于相电压 B. 线电压是相电压的√3倍 C. 相电压是线电压的√3倍 D. 线电压与相电压无关
答案：B
解析：在三相交流电路中，线电压与相电压的关系是线电压是相电压的√3倍。
（5）电气设备接地的主要目的是（ ）。
A. 提高设备效率 B. 降低设备温度 C. 防止触电事故 D. 增加设备功率
答案：C
解析：电气设备接地可以将设备外壳可能出现的漏电电流引入大地，防止人员触电，其主要目的是防止触电事故。
（6）下列哪种方法不能用于检测电气设备的绝缘性能（ ）。
A. 绝缘电阻测试 B. 耐压测试 C. 接地电阻测试 D. 介质损耗因数测试
答案：C
解析：接地电阻测试是检测接地装置的接地电阻大小，而绝缘电阻测试、耐压测试、介质损耗因数测试都是用于检测电气设备绝缘性能的方法。
（7）在直流电路中，电容相当于（ ）。
A. 短路 B. 开路 C. 电阻 D. 电感
答案：B
解析：在直流电路中，电容充电结束后，电流不再通过，相当于开路。
（8）对于异步电动机，其转差率s的计算公式为（ ）（其中n0为同步转速，n为实际转速）。
A. s=(n0 - n)/n0 B. s=(n - n0)/n0 C. s=(n0 - n)/n D. s=(n - n0)/n
答案：A
解析：转差率s的计算公式为s=(n0 - n)/n0 ，反映了异步电动机的转速与同步转速的差异程度。
（9）以下哪种继电器属于电磁式继电器（ ）。
A. 时间继电器 B. 热继电器 C. 固态继电器 D. 速度继电器
答案：A
解析：时间继电器利用电磁原理实现延时控制，属于电磁式继电器；热继电器利用电流热效应工作，固态继电器是电子元件组成，速度继电器利用速度变化产生的感应原理工作。
（10）在电力系统中，无功功率的主要作用是（ ）。
A. 传输电能 B. 提高功率因数 C. 产生热量 D. 增加设备负载
答案：B
解析：无功功率主要用于建立磁场等，它对提高电力系统的功率因数起着重要作用，功率因数提高可以减少电能损耗等。
2. 填空题（每题3分，共15分）
（1）电路由电源、负载、（ ）和（ ）组成。
答案：导线、开关
解析：电路基本组成包括电源提供电能，负载消耗电能，导线连接各元件，开关控制电路通断。
（2）欧姆定律的表达式为（ ）。
答案：I = U/R
解析：欧姆定律描述了电流、电压和电阻之间的关系。
（3）三相异步电动机的调速方法有（ ）、（ ）和（ ）。
答案：变极调速、变频调速、改变转差率调速
解析：这是三相异步电动机常见的调速方式。
（4）电力系统的中性点运行方式有（ ）、（ ）和（ ）。
答案：中性点直接接地、中性点不接地、中性点经消弧线圈接地
解析：不同的中性点运行方式有不同的特点和应用场景。
（5）常见的电气故障检测方法有（ ）、（ ）和（ ）。
答案：直观检查法、万用表测量法、试验法
解析：这些方法可帮助查找电气故障。
3. 简答题（每题10分，共30分）
（1）简述电气调试的基本流程。
答案：电气调试基本流程包括：调试前准备，检查设备安装是否正确、接线是否牢固等；单体调试，对单个电气设备进行调试，如电机的空载试验等；分系统调试，对相关电气设备组成的系统进行调试，如照明系统调试；整体调试，对整个电气系统进行联合调试，检查各部分协同工作情况，确保系统正常运行。
解析：调试前准备是基础，保证后续调试顺利进行。单体调试是对单个设备性能检测，分系统调试针对局部系统，整体调试确保整个电气系统功能完整。
（2）说明如何提高电力系统的功率因数。
答案：提高电力系统功率因数的方法有：合理选择和使用电气设备，避免感性负载过多；在感性负载两端并联电容器，利用电容的无功补偿作用，抵消感性负载的无功功率；采用同步电动机进行无功补偿，同步电动机在过励状态下可输出无功功率；对电力系统进行无功功率优化调度，合理分配无功功率。
解析：感性负载会消耗无功功率降低功率因数，并联电容器可补偿无功，同步电动机和优化调度也能起到提高功率因数的作用。
（3）分析异步电动机启动时电流大的原因及对电机的影响。
答案：异步电动机启动时电流大的原因：启动时转子转速为零，旋转磁场与转子的相对切割速度最大，感应电动势大，根据I = E/（R + jX），电流就大；启动时转子绕组的功率因数很低，也会使电流增大。对电机的影响：启动电流大会使电机绕组发热，加速绝缘老化；过大的启动电流会产生较大的电磁力，对电机的机械部件造成冲击，影响电机寿命；可能会使电网电压下降，影响其他设备正常运行。
解析：从电机原理角度分析启动电流大原因，再阐述其对电机自身和电网的不利影响。
4. 计算题（每题10分，共15分）
（1）已知一个电阻R = 10Ω，接到电压U = 220V的电源上，求通过电阻的电流I和电阻消耗的功率P。
答案：根据欧姆定律I = U/R，可得I = 220V/10Ω = 22A。根据功率公式P = UI，可得P = 220V×22A = 4840W。
解析：先利用欧姆定律求电流，再根据功率公式求功率。
（2）一台三相异步电动机，额定功率Pn = 10kW，额定电压Un = 380V，额定功率因数cosφn = 0.85，求电动机的额定电流In。
答案：根据公式P = √3UIcosφ，可得In = Pn/（√3Uncosφn），代入数据In = 10000W/（√3×380V×0.85）≈19.9A。
解析：利用三相功率公式变形来计算额定电流。
5. 案例分析题（20分）
某工厂的电气系统在运行过程中出现了部分设备无法正常工作的情况。经检查发现，有一个配电箱内的熔断器熔断。请分析可能导致熔断器熔断的原因，并提出相应的解决措施。
答案：可能导致熔断器熔断的原因：电路中出现短路，如电线绝缘破损导致火线与零线直接接触；过载，设备功率过大或同时运行设备过多，使电路电流超过熔断器额定电流；熔断器本身质量问题，如额定电流选择不当等。
解决措施：检查电路，查找短路点，修复破损电线；对过载设备进行评估，合理分配负载或更换大容量设备；更换合适额定电流的熔断器，确保其能正常工作且能在规定电流下熔断保护电路。
解析：从短路、过载和熔断器自身等方面分析原因，针对不同原因提出相应解决办法，以保障电气系统正常运行。
