2025年电路原理应用题集试题及答案

一、选择题（每题 3 分，共 30 分）

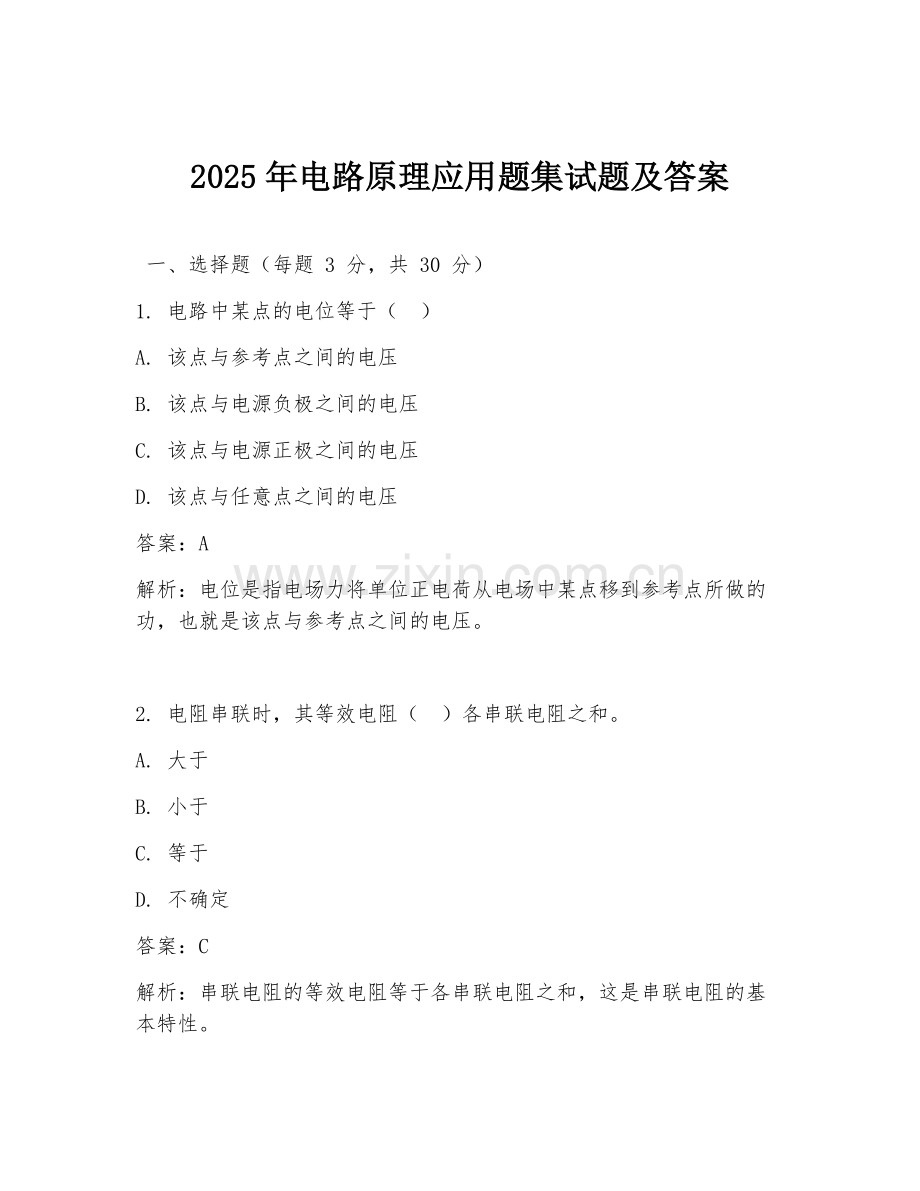

1. 电路中某点的电位等于（ ）
A. 该点与参考点之间的电压
B. 该点与电源负极之间的电压
C. 该点与电源正极之间的电压
D. 该点与任意点之间的电压
答案：A
解析：电位是指电场力将单位正电荷从电场中某点移到参考点所做的功，也就是该点与参考点之间的电压。

2. 电阻串联时，其等效电阻（ ）各串联电阻之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：串联电阻的等效电阻等于各串联电阻之和，这是串联电阻的基本特性。

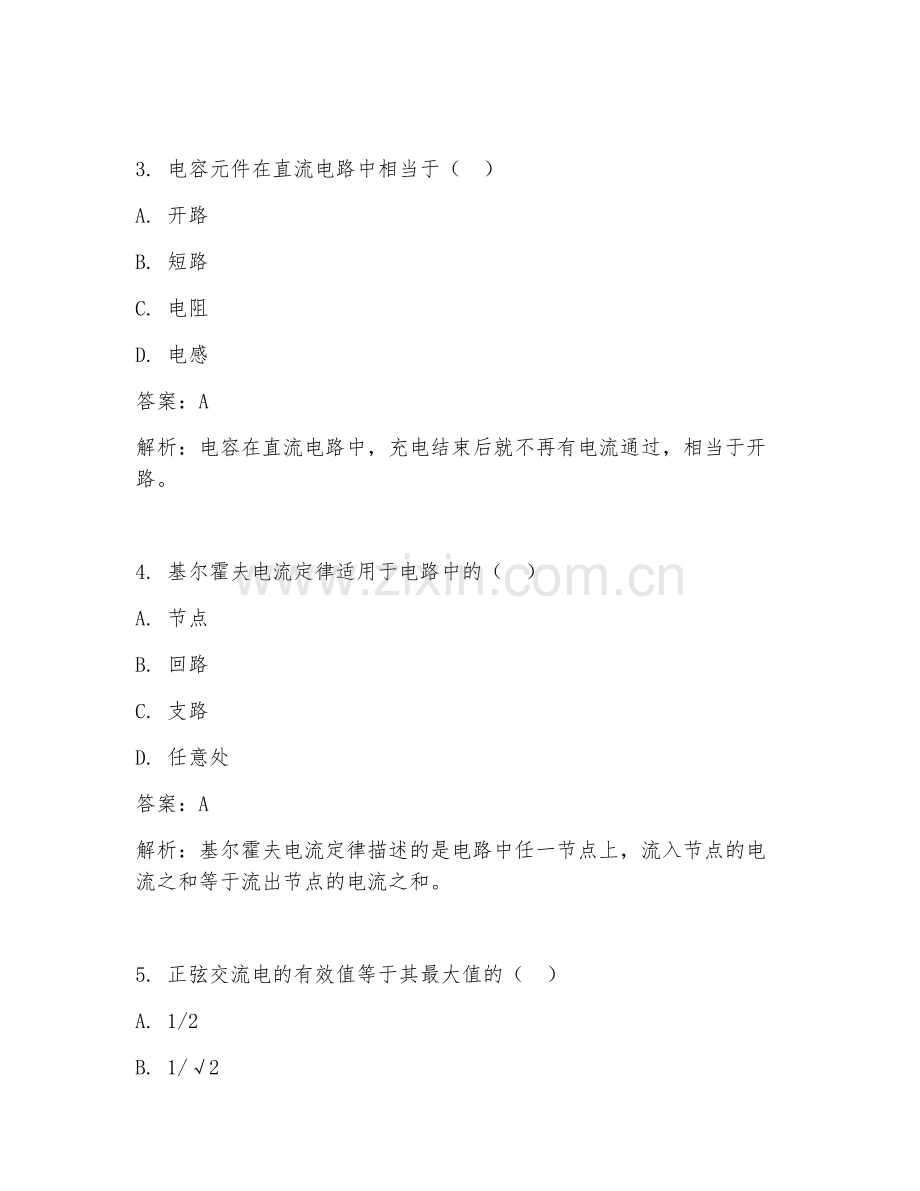

3. 电容元件在直流电路中相当于（ ）
A. 开路
B. 短路
C. 电阻
D. 电感
答案：A
解析：电容在直流电路中，充电结束后就不再有电流通过，相当于开路。

4. 基尔霍夫电流定律适用于电路中的（ ）
A. 节点
B. 回路
C. 支路
D. 任意处
答案：A
解析：基尔霍夫电流定律描述的是电路中任一节点上，流入节点的电流之和等于流出节点的电流之和。

5. 正弦交流电的有效值等于其最大值的（ ）
A. 1/2
B. 1/√2
C. √2 倍
D. 2 倍
答案：B
解析：正弦交流电有效值与最大值的关系是有效值等于最大值除以√2。

6. 对称三相电路中，线电压与相电压的大小关系是（ ）
A. 线电压等于相电压
B. 线电压是相电压的√3 倍
C. 相电压是线电压的√3 倍
D. 不确定
答案：B
解析：在对称三相电路中，线电压是相电压的√3 倍。

7. 理想变压器的变比等于（ ）
A. 一次绕组匝数与二次绕组匝数之比
B. 二次绕组匝数与一次绕组匝数之比
C. 一次绕组电压与二次绕组电压之比
D. 二次绕组电流与一次绕组电流之比
答案：A
解析：理想变压器变比定义为一次绕组匝数与二次绕组匝数之比。

8. 电路中功率因数等于（ ）
A. 有功功率与视在功率之比
B. 无功功率与视在功率之比
C. 有功功率与无功功率之比
D. 视在功率与有功功率之比
答案：A
解析：功率因数的定义就是有功功率与视在功率之比。

9. 一阶电路的时间常数 τ 等于（ ）
A. RC
B. L/R
C. 1/RC
D. R/L
答案：A（对于 RC 电路），B（对于 RL 电路）
解析：对于 RC 一阶电路，时间常数 τ = RC；对于 RL 一阶电路，时间常数 τ = L/R。

10. 叠加定理适用于（ ）
A. 线性电路
B. 非线性电路
C. 直流电路
D. 交流电路
答案：A
解析：叠加定理只适用于线性电路，在线性电路中，多个电源共同作用产生的响应等于各个电源单独作用时产生响应的叠加。

二、填空题（每题 3 分，共 15 分）
1. 电路主要由电源、负载、（ ）和（ ）组成。
答案：中间环节、导线
解析：电路的基本组成部分包括电源提供电能，负载消耗电能，中间环节如开关、熔断器等起控制和保护作用，导线用于连接各部分。

2. 欧姆定律的表达式为（ ）。
答案：I = U/R（电流等于电压除以电阻）
解析：欧姆定律描述了电流、电压和电阻之间的定量关系。

3. 串联谐振的特点是电路的（ ）最小，（ ）最大。
答案：阻抗、电流
解析：串联谐振时，电路的感抗和容抗相互抵消，阻抗最小，根据欧姆定律，电流最大。

4. 三相四线制供电系统中，线电流（ ）相电流。
答案：等于
解析：在三相四线制供电系统中，对于星形连接的负载，线电流等于相电流。

5. 戴维南定理指出，任何一个线性有源二端网络都可以用一个（ ）和一个（ ）串联的电路来等效代替。
答案：理想电压源、电阻
解析：戴维南定理用于简化复杂电路分析，将线性有源二端网络等效为一个理想电压源和一个电阻串联的形式。

三、简答题（每题 10 分，共 30 分）
1. 简述基尔霍夫电压定律，并举例说明其应用。
答案：基尔霍夫电压定律指出，在任一闭合回路中，各段电压的代数和恒等于零。例如在一个简单的闭合电路中，由电源、电阻等组成回路，电源电压为 E，电阻 R 两端电压为 U，根据基尔霍夫电压定律有 E - U = 0。应用该定律可以求解电路中未知的电压或电流。比如已知回路中部分电阻的电压和电源电压，可通过该定律求出其他电阻的电压。
解析：基尔霍夫电压定律是电路分析的重要定律，通过对回路中电压关系的确定，能帮助分析电路的运行情况。

2. 说明正弦交流电的三要素是什么，并分别解释其含义。
答案：正弦交流电的三要素是最大值、角频率和初相位。最大值是指正弦交流电在一个周期内所能达到的最大数值，反映了交流电的变化幅度。角频率 ω 表示单位时间内变化的角度，决定了交流电变化的快慢。初相位 φ 是指 t = 0 时的相位，它确定了交流电的起始状态。
解析：三要素完整地描述了正弦交流电的特征，对于分析正弦交流电的各种性质和电路响应至关重要。

3. 简述功率因数提高的意义及方法。
答案：提高功率因数的意义在于可以提高发电设备的利用率，减少线路损耗。方法主要有：在感性负载两端并联电容器，利用电容的无功补偿作用，抵消感性负载的无功功率，从而提高整个电路的功率因数。
解析：功率因数低会导致电能浪费，通过合理的方法提高功率因数能优化电力系统运行。

四、计算题（每题 10 分，共 20 分）
1. 已知电阻 R = 10Ω，电感 L = 0.1H，电容 C = 100μF，将它们串联接在 u = 200sin(1000t)V 的电源上，求电路中的电流及各元件两端的电压。
答案：首先求电路的阻抗 Z。
感抗 XL = ωL = 1000×0.1 = 100Ω
容抗 XC = 1/ωC = 1/(1000×100×10^-6) = 10Ω
阻抗 Z = √(R^2 + (XL - XC)^2) = √(10^2 + (100 - 10)^2) = √(100 + 8100) = 10√82Ω
电流 I = U/Z = 200/(10√82) = 20/√82 A
电阻两端电压 UR = IR = (20/√82)×10 = 200/√82 V
电感两端电压 UL = IXL = (20/√82)×100 = 2000/√82 V
电容两端电压 UC = IXC = (20/√82)×10 = 200/√82 V
解析：通过计算阻抗，利用欧姆定律求出电流，再根据各元件特性求出其两端电压。

2. 有一个对称三相负载，每相电阻 R = 30Ω，感抗 XL = 40Ω，接在线电压 UL = 380V 的三相电源上，试求负载作星形连接和三角形连接时的线电流、相电流和有功功率。
答案：
星形连接：
每相阻抗 Z = √(R^2 + XL^2) = √(30^2 + 40^2) = 50Ω
相电压 UP = UL/√3 = 380/√3 V
相电流 IP = UP/Z = (380/√3)/50 = 38/5√3 A
线电流 IL = IP = 38/5√3 A
有功功率 P = 3×IP^2×R = 3×(38/5√3)^2×30 = 3×(1444/7
