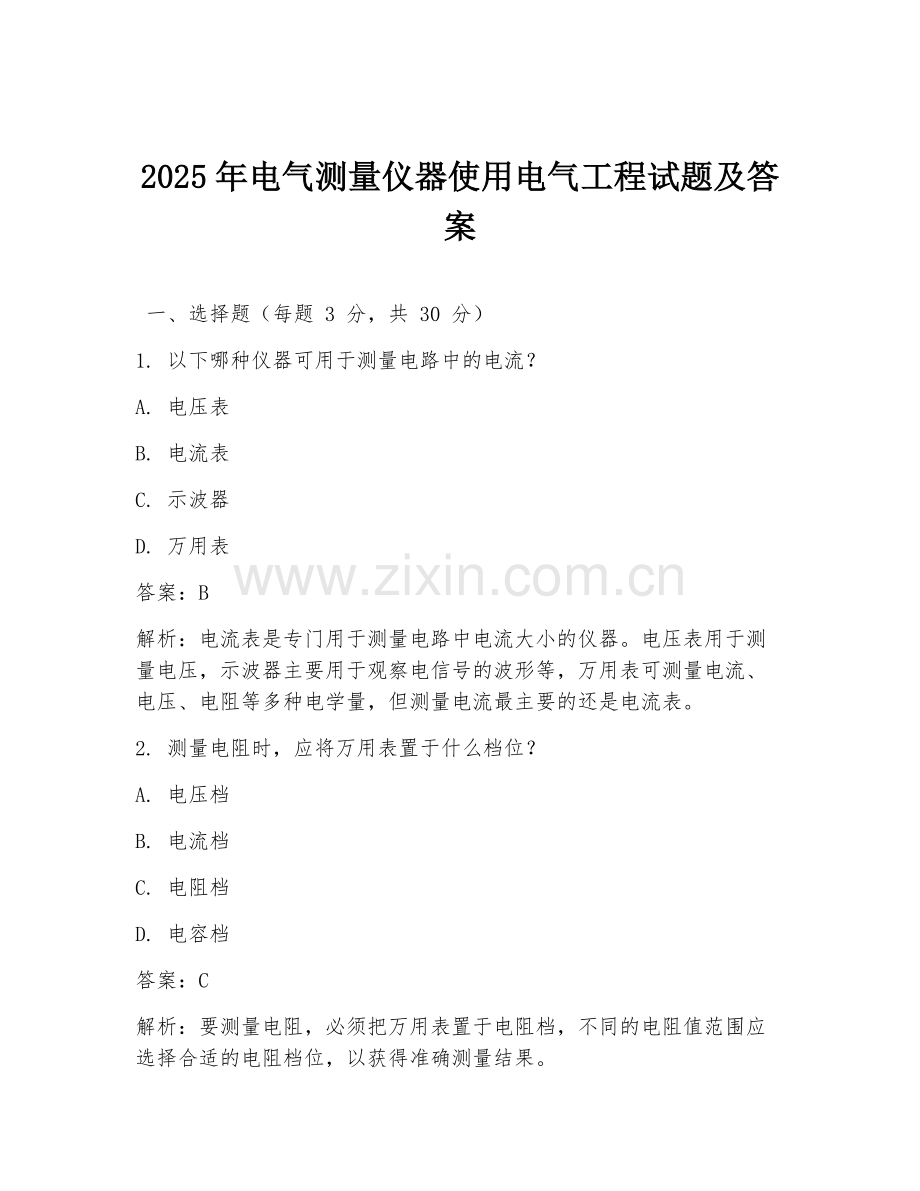

2025年电气测量仪器使用电气工程试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种仪器可用于测量电路中的电流？
A. 电压表
B. 电流表
C. 示波器
D. 万用表
答案：B
解析：电流表是专门用于测量电路中电流大小的仪器。电压表用于测量电压，示波器主要用于观察电信号的波形等，万用表可测量电流、电压、电阻等多种电学量，但测量电流最主要的还是电流表。
2. 测量电阻时，应将万用表置于什么档位？
A. 电压档
B. 电流档
C. 电阻档
D. 电容档
答案：C
解析：要测量电阻，必须把万用表置于电阻档，不同的电阻值范围应选择合适的电阻档位，以获得准确测量结果。
3. 兆欧表主要用于测量什么？
A. 接地电阻
B. 绝缘电阻
C. 接触电阻
D. 直流电阻
答案：B
解析：兆欧表是专门用来测量电气设备绝缘电阻的仪器，能检测电气设备绝缘性能是否良好。
4. 示波器可以显示电信号的哪些参数？
A. 频率、幅度
B. 电阻、电流
C. 功率、相位
D. 温度、湿度
答案：A
解析：示波器可以直观地显示电信号的频率和幅度等参数，通过观察波形来分析信号特性。
5. 钳形电流表测量电流时，不需要（ ）。
A. 切断电路
B. 串联在电路中
C. 并联在电路中
D. 直接接触被测导线
答案：B
解析：钳形电流表测量电流时无需切断电路，也不用串联在电路中，只需将其钳口卡在被测导线上就能测量电流。
6. 测量直流电压时，电压表应（ ）在被测电路中。
A. 串联
B. 并联
C. 混联
D. 以上都不对
答案：B
解析：电压表内阻很大，测量直流电压时应并联在被测电路中，这样才能准确测量电压值。
7. 接地电阻测试仪测量接地电阻时，被测接地极应与（ ）连接。
A. 电流极
B. 电压极
C. 辅助接地极
D. 以上都要连接
答案：D
解析：接地电阻测试仪测量接地电阻时，被测接地极要与电流极、电压极以及辅助接地极都正确连接，才能准确测量接地电阻。
8. 万用表不能测量以下哪种物理量？
A. 电感
B. 温度
C. 功率因数
D. 声强
答案：D
解析：万用表主要用于测量电学量，如电流、电压、电阻、电感、电容、功率因数等，一般不能测量声强等非电学物理量。
9. 示波器观察到的波形不稳定，可能是（ ）。
A. 触发电路故障
B. 电源电压过高
C. 探头损坏
D. 以上都有可能
答案：A
解析：示波器波形不稳定，常见原因是触发电路故障，导致不能准确同步信号，使波形无法稳定显示。电源电压过高可能损坏仪器，但一般不会直接导致波形不稳定；探头损坏可能影响信号采集，但不是波形不稳定的主要原因。
10. 用万用表测量二极管时，若测得的电阻值都很大，说明二极管（ ）。
A. 正常
B. 短路
C. 断路
D. 性能不稳定
答案：C
解析：正常二极管正向电阻较小（几百欧到几千欧），反向电阻很大（几十千欧到几百千欧）。若测得电阻值都很大，说明二极管内部断路，无法正常导通。

二、填空题（每题 4 分，共 20 分）
1. 测量电路电压时，电压表的内阻应尽可能______（填“大”或“小”）。
答案：大
解析：电压表内阻越大，并联在电路中时对被测电路的影响越小，测量结果越准确。
2. 钳形电流表由______、电流互感器、整流系电表及转换开关等组成。
答案：钳形铁心
解析：钳形电流表主要由钳形铁心、电流互感器、整流系电表及转换开关等部分组成，钳形铁心用于卡住被测导线，电流互感器将大电流变换为小电流便于测量，整流系电表用于显示测量结果，转换开关用于选择测量量程等。
3. 兆欧表的三个接线柱分别标有______、______、______。
答案：L（线路）、E（接地）、G（屏蔽）
解析：L 接被测设备导体，E 接设备外壳或地线上，G 用于屏蔽表面泄漏电流，当被测绝缘电阻表面不干净或有漏电现象时使用。
4. 示波器的垂直偏转系统主要作用是使电子束在______方向上随输入信号变化而偏转。
答案：垂直
解析：示波器垂直偏转系统根据输入信号大小使电子束在垂直方向上产生相应偏转，从而在屏幕上显示出信号波形的幅度变化。
5. 接地电阻测试仪的工作原理是基于______定律。
答案：欧姆
解析：接地电阻测试仪通过向被测接地极注入电流，利用欧姆定律，根据测量得到的电流和电压值计算出接地电阻。

三、简答题（每题 10 分，共 30 分）
1. 简述万用表测量电阻的步骤。
答案：
- 首先将万用表置于合适的电阻档位。一般根据估计的电阻值选择，若不知电阻大致范围，可先从高档位开始。
- 然后将万用表表笔短接，进行欧姆调零，使指针指在电阻刻度的零位。
- 接着将表笔分别接在被测电阻的两端，读取万用表显示的电阻值。
- 测量完毕后，将万用表档位调至交流电压最高档或 OFF 档。
解析：选择合适档位是为了保证测量精度，避免损坏万用表。欧姆调零确保测量准确。表笔正确连接被测电阻，读取数值后将档位调至安全位置，防止误操作损坏仪器。
2. 说明兆欧表使用前的准备工作。
答案：
- 首先检查兆欧表外观是否完好，指针是否能自由转动到“∞”位置。
- 然后将被测设备停电，并进行充分放电，防止残留电荷损坏兆欧表或影响测量结果。
- 接着将兆欧表可靠接地，一般将 E 端接地。
- 最后根据被测对象的额定电压选择合适电压等级的兆欧表。例如，测量 500V 以下电气设备绝缘电阻，可选用 500V 或 1000V 兆欧表；测量 500V 以上电气设备绝缘电阻，应选用 1000V 或 2500V 兆欧表。
解析：外观检查保证仪器正常工作。设备停电放电是安全和准确测量的前提。可靠接地避免测量误差。选择合适电压等级的兆欧表是因为不同电压等级的设备对绝缘电阻要求不同，使用不当可能导致测量不准确或损坏设备。
3. 简述示波器的基本组成部分及其作用。
答案：
- 示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描与同步系统、电源等部分组成。
- 示波管是示波器的核心部件，它将电信号转换为可见的光信号，在荧光屏上显示出波形。
- 垂直偏转系统使电子束在垂直方向上随输入信号变化而偏转，从而显示出信号的幅度。
- 水平偏转系统使电子束在水平方向上扫描，形成时间基线，以便观察信号随时间的变化。
- 扫描与同步系统产生扫描信号并使信号与扫描同步，保证波形稳定显示。
- 电源为示波器各部分提供所需的电能。
解析：各部分协同工作，示波管实现信号到光信号的转换，垂直和水平偏转系统分别控制波形在垂直和水平方向的显示，扫描与同步系统保证波形稳定，电源提供能量支持，共同完成示波器观察电信号波形的功能。

四、计算题（10 分）
用万用表测量一个电阻，读数为 20kΩ，已知万用表的精度为 2.5 级，求该电阻的测量误差范围。
答案：
万用表精度为 2.5 级，表示最大允许误差为量程的 2.5%。
该万用表量程未知，但测量值为 20kΩ（20000Ω）。
最大允许误差 = 20000×2.5% = 500Ω
所以该电阻的测量误差范围是 20000Ω±500Ω，即 19500Ω 到 20500Ω 之间。
解析：根据万用表精度定义，用测量值乘以精度百分比得到最大允许误差，从而确定测量误差范围。

五、综合题（10 分）
在一个简单的电路中，需要测量电阻 R 的阻值、电源电压 U 和通过电阻的电流 I。请设计一个测量方案，并说明使用哪些仪器以及测量步骤。
答案：
测量方案：
- 使用仪器：万用表、电流表、电压表。
测量步骤：
- 测量电阻 R 的阻值：将万用表置于电阻档，然后将表笔分别接在电阻 R 的两端，读取万用表显示的电阻值，记为 R 测。
- 测量电源电压 U：将电压表并联在电源两端，读取电压表显示的电压值，记为 U 测。
- 测量通过电阻的电流 I：将电流表串联在电路中，使电流从电流表正端流入，负端流出，读取电流表显示的电流值，记为 I 测。
解析：利用万用表直接测量电阻阻值；电压表并联在电源两端可测电源电压；电流表串联在电路中能测通过电阻的电流，通过这些仪器和步骤可完成对电阻、电压和电流的测量。
