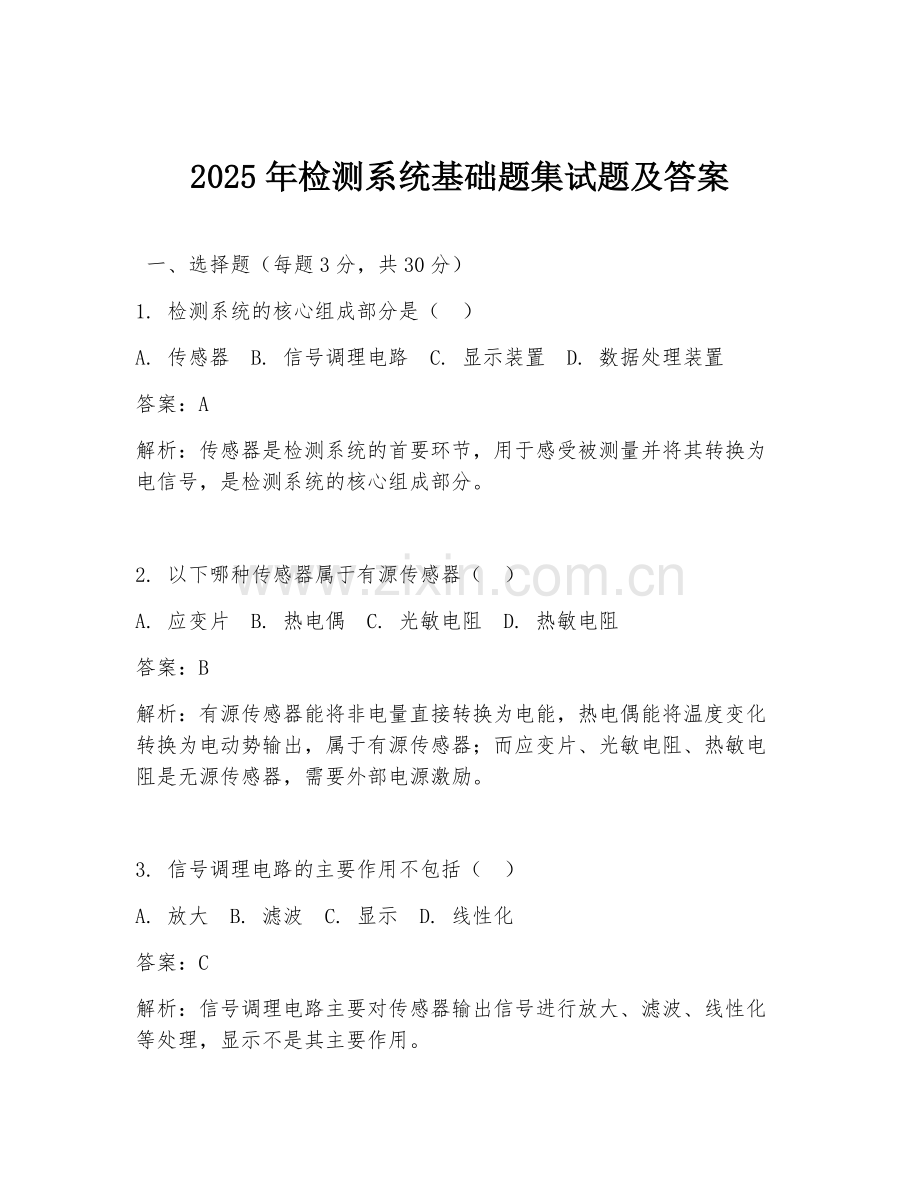

2025年检测系统基础题集试题及答案

一、选择题（每题3分，共30分）
1. 检测系统的核心组成部分是（ ）
A. 传感器 B. 信号调理电路 C. 显示装置 D. 数据处理装置
答案：A
解析：传感器是检测系统的首要环节，用于感受被测量并将其转换为电信号，是检测系统的核心组成部分。

2. 以下哪种传感器属于有源传感器（ ）
A. 应变片 B. 热电偶 C. 光敏电阻 D. 热敏电阻
答案：B
解析：有源传感器能将非电量直接转换为电能，热电偶能将温度变化转换为电动势输出，属于有源传感器；而应变片、光敏电阻、热敏电阻是无源传感器，需要外部电源激励。

3. 信号调理电路的主要作用不包括（ ）
A. 放大 B. 滤波 C. 显示 D. 线性化
答案：C
解析：信号调理电路主要对传感器输出信号进行放大、滤波、线性化等处理，显示不是其主要作用。

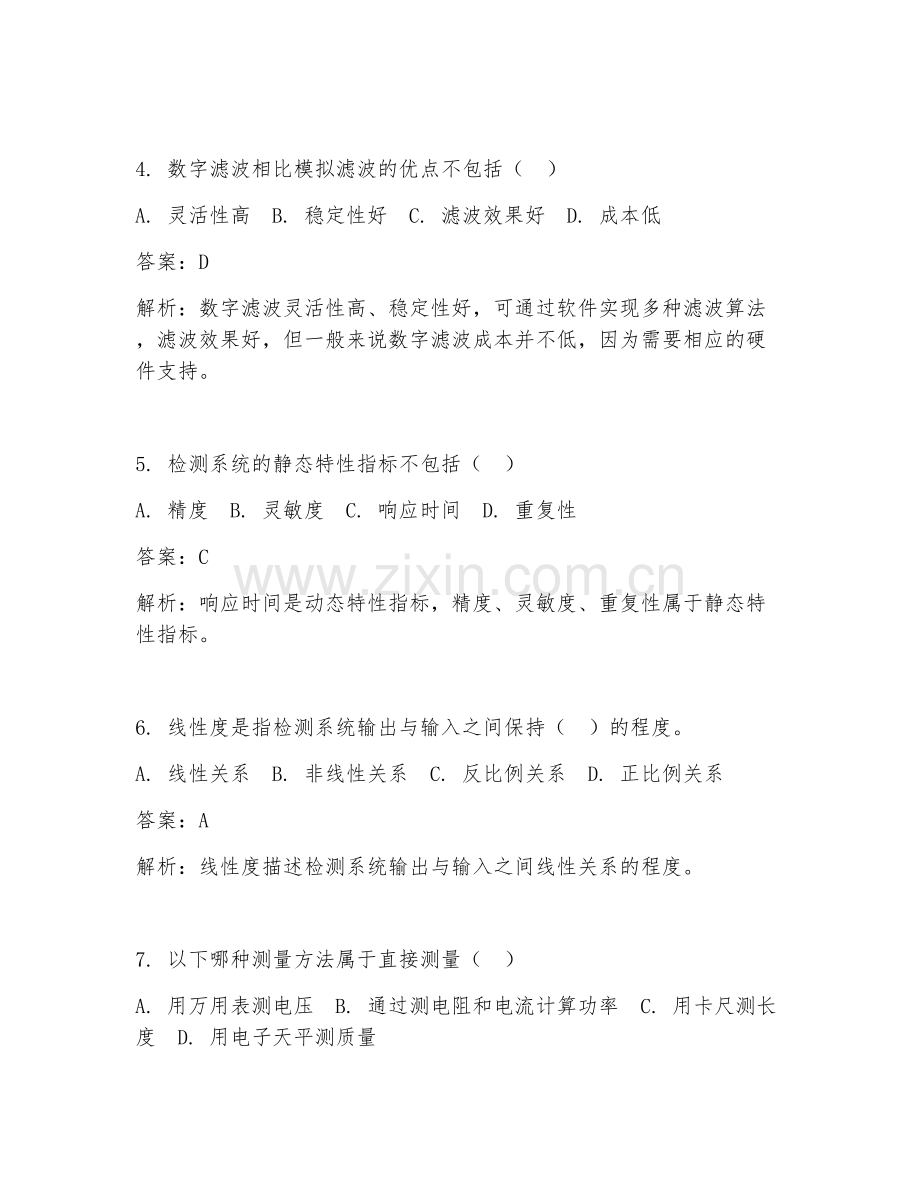

4. 数字滤波相比模拟滤波的优点不包括（ ）
A. 灵活性高 B. 稳定性好 C. 滤波效果好 D. 成本低
答案：D
解析：数字滤波灵活性高、稳定性好，可通过软件实现多种滤波算法，滤波效果好，但一般来说数字滤波成本并不低，因为需要相应的硬件支持。

5. 检测系统的静态特性指标不包括（ ）
A. 精度 B. 灵敏度 C. 响应时间 D. 重复性
答案：C
解析：响应时间是动态特性指标，精度、灵敏度、重复性属于静态特性指标。

6. 线性度是指检测系统输出与输入之间保持（ ）的程度。
A. 线性关系 B. 非线性关系 C. 反比例关系 D. 正比例关系
答案：A
解析：线性度描述检测系统输出与输入之间线性关系的程度。

7. 以下哪种测量方法属于直接测量（ ）
A. 用万用表测电压 B. 通过测电阻和电流计算功率 C. 用卡尺测长度 D. 用电子天平测质量
答案：ACD
解析：直接测量是指直接从测量仪表的读数获取被测量量值的测量方法，用万用表测电压、用卡尺测长度、用电子天平测质量都属于直接测量；通过测电阻和电流计算功率属于间接测量。

8. 检测系统的干扰来源不包括（ ）
A. 内部噪声 B. 电磁干扰 C. 温度变化 D. 测量对象本身
答案：D
解析：测量对象本身不是干扰来源，内部噪声、电磁干扰、温度变化等都可能对检测系统产生干扰。

9. 抑制电磁干扰的常用方法不包括（ ）
A. 屏蔽 B. 接地 C. 滤波 D. 增加信号强度
答案：D
解析：屏蔽、接地、滤波是抑制电磁干扰的常用方法，增加信号强度不能抑制干扰。

10. 数据采集系统中，采样频率与信号最高频率的关系是（ ）
A. 采样频率大于信号最高频率 B. 采样频率小于信号最高频率 C. 采样频率等于信号最高频率 D. 无关系
答案：A
解析：为了保证采样后的信号能不失真地恢复原信号，采样频率必须大于信号最高频率的两倍，即采样频率大于信号最高频率。

二、填空题（每题3分，共15分）
1. 检测系统一般由传感器、信号调理电路、______、显示装置等部分组成。
答案：数据处理装置
解析：检测系统的基本组成部分包括传感器感受信号，信号调理电路处理信号，数据处理装置对信号进行进一步分析处理，最后由显示装置呈现结果。

2. 传感器的静态特性指标主要有精度、灵敏度、线性度、______、重复性等。
答案：迟滞
解析：迟滞是指传感器正反行程输出输入特性曲线不重合的现象，是传感器静态特性指标之一。

3. 常用滤波电路有低通滤波器、高通滤波器、带通滤波器和______。
答案：带阻滤波器
解析：带阻滤波器用于阻止特定频率范围内的信号通过，与低通、高通、带通滤波器共同构成常用滤波电路类型。

4. 测量误差按其性质可分为系统误差、随机误差和______。
答案：粗大误差
解析：粗大误差是指明显超出规定条件下预期的误差，与系统误差、随机误差共同构成测量误差的分类。

5. 数据采集系统主要由传感器、信号调理电路、______、数据存储装置等组成。
答案：数据采集卡
解析：数据采集卡用于采集经过调理的模拟信号并转换为数字信号，是数据采集系统的关键部件之一。

三、简答题（每题10分，共30分）
1. 简述检测系统的组成及各部分作用。
答案：检测系统一般由传感器、信号调理电路、数据处理装置、显示装置等部分组成。传感器用于感受被测量并将其转换为电信号；信号调理电路对传感器输出信号进行放大、滤波、线性化等处理；数据处理装置对信号进行进一步分析处理，如计算、统计等；显示装置将处理后的结果以直观的形式呈现出来，如数字、图表等。
解析：通过对各部分作用的阐述，清晰展示检测系统从信号获取到结果呈现的完整过程。

2. 说明传感器的分类方法及常见类型。
答案：传感器的分类方法有多种。按工作原理可分为电阻式、电容式、电感式、压电式、热电式等；按被测量可分为位移传感器、压力传感器、温度传感器、速度传感器等；按能量转换情况可分为有源传感器和无源传感器。常见类型有应变片（电阻式）、电容式传感器、电感式传感器、热电偶（热电式）、压电陶瓷传感器等。
解析：全面介绍传感器的分类方法及常见类型，有助于对传感器有更系统的认识。

3. 简述数字滤波的优点。
答案：数字滤波具有灵活性高的优点，可通过软件实现多种滤波算法，适应不同的信号处理需求；稳定性好，不受环境温度、湿度等因素影响；滤波效果好，能有效去除噪声干扰；还可根据实际情况调整滤波参数。
解析：从多个方面阐述数字滤波的优点，体现其在检测系统中的优势。

四、分析题（每题10分，共15分）
1. 某检测系统在测量过程中出现了较大的测量误差，经分析发现存在系统误差和随机误差，试分析可能导致这些误差的原因及解决方法。
答案：系统误差可能原因：传感器特性变化、信号调理电路参数不准确、测量方法不完善等。解决方法：对传感器进行校准，调整信号调理电路参数，改进测量方法。随机误差可能原因：环境噪声干扰、测量对象的微小波动等。解决方法：采用滤波技术抑制噪声，多次测量取平均值。
解析：分别分析系统误差和随机误差的可能原因及解决措施，有助于针对具体问题进行处理。

2. 设计一个简单的温度检测系统，说明各组成部分的选择及工作原理。
答案：传感器可选择热电偶，利用热电效应将温度转换为电动势。信号调理电路包括放大电路，将热电偶输出的微弱电动势放大，还可包括滤波电路，去除干扰信号。数据处理装置可采用单片机，通过编写程序对放大后的信号进行处理，计算出温度值。显示装置可选用液晶显示屏，将温度值直观显示出来。工作时，热电偶感受温度变化产生电动势，经信号调理电路处理后送入单片机，单片机计算出温度值并通过液晶显示屏显示。
解析：从传感器到显示装置，详细设计温度检测系统并阐述其工作原理。

五、综合题（20分）
设计一个基于传感器的液位检测系统，要求包括传感器选型、信号调理电路设计、数据采集与处理以及显示部分。说明系统如何实现对液位的准确检测。
答案：传感器选型：可选用超声波液位传感器。其工作原理是利用超声波在空气中的传播速度，通过测量超声波发射到接收的时间来计算液位高度。信号调理电路设计：包括放大电路，将传感器输出的微弱电信号放大，以满足后续处理要求；整形电路，对信号进行整形，使其成为规则的脉冲信号。数据采集与处理：采用数据采集卡采集经过调理的信号，通过编写程序对采集到的脉冲信号进行时间测量，根据超声波传播时间与液位的关系计算出液位高度。显示部分：选用数码管或液晶显示屏，将计算得到的液位高度值显示出来。系统通过超声波传感器实时检测液位，经信号调理后进行数据采集与处理，最终将液位值准确显示，从而实现对液位的准确检测。
解析：全面设计液位检测系统，从传感器选型到各部分电路设计及数据处理、显示，完整阐述系统实现液位准确检测的过程。
