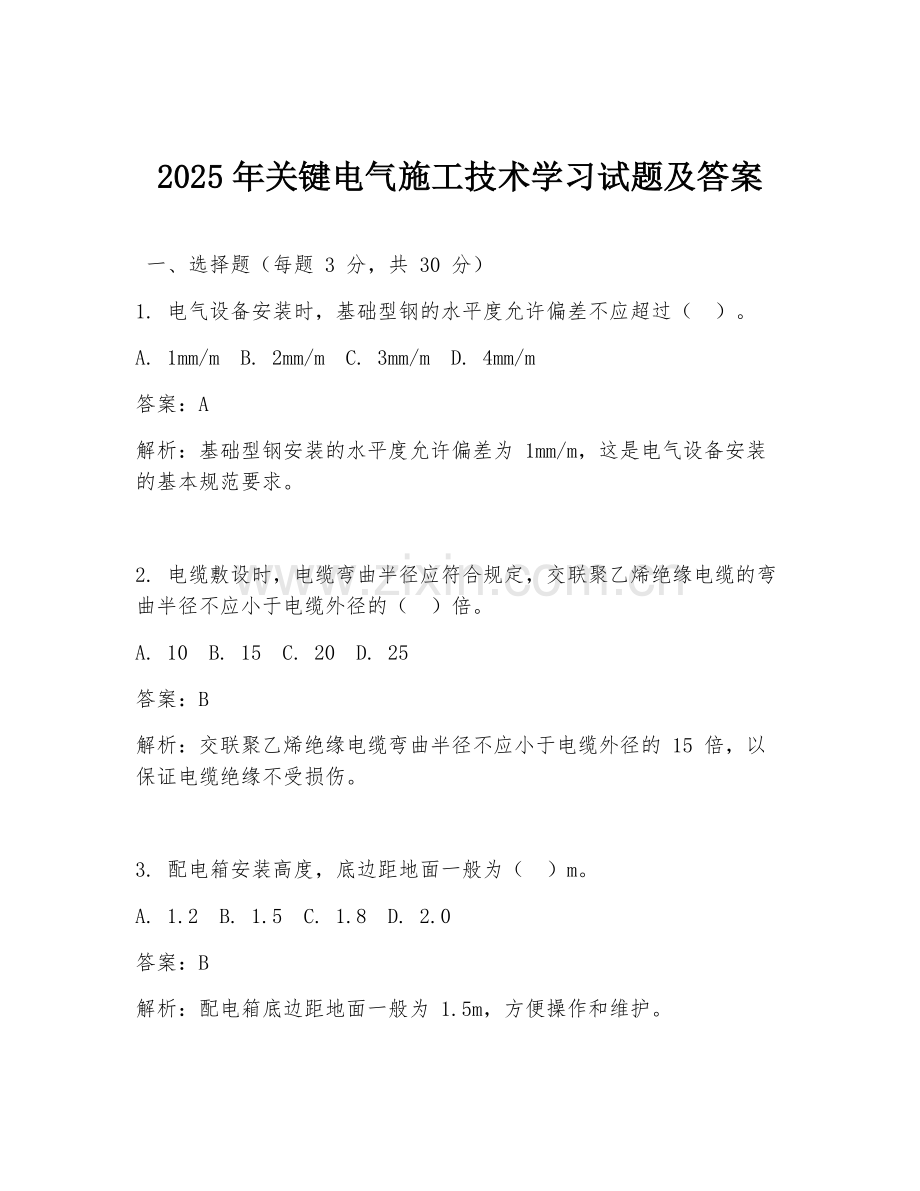

2025年关键电气施工技术学习试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电气设备安装时，基础型钢的水平度允许偏差不应超过（ ）。
A. 1mm/m B. 2mm/m C. 3mm/m D. 4mm/m
答案：A
解析：基础型钢安装的水平度允许偏差为 1mm/m，这是电气设备安装的基本规范要求。

2. 电缆敷设时，电缆弯曲半径应符合规定，交联聚乙烯绝缘电缆的弯曲半径不应小于电缆外径的（ ）倍。
A. 10 B. 15 C. 20 D. 25
答案：B
解析：交联聚乙烯绝缘电缆弯曲半径不应小于电缆外径的 15 倍，以保证电缆绝缘不受损伤。

3. 配电箱安装高度，底边距地面一般为（ ）m。
A. 1.2 B. 1.5 C. 1.8 D. 2.0
答案：B
解析：配电箱底边距地面一般为 1.5m，方便操作和维护。

4. 接地体的连接应采用焊接，扁钢与扁钢搭接长度不应小于扁钢宽度的（ ）倍。
A. 2 B. 3 C. 4 D. 5
答案：A
解析：扁钢与扁钢搭接长度不应小于扁钢宽度的 2 倍，确保接地连接可靠。

5. 电动机试运行时，空载运行时间一般为（ ）h。
A. 0.5 B. 1 C. 1.5 D. 2
答案：B
解析：电动机空载运行 1h 主要是检查其运行状态是否正常。

6. 灯具安装时，吊灯灯具重量超过（ ）kg 时，应采用预埋吊钩或螺栓固定。
A. 2 B. 3 C. 4 D. 5
答案：B
解析：灯具重量超过 3kg 时需特殊固定方式，防止坠落。

7. 母线连接时，螺栓连接的母线两外侧均应加（ ）。
A. 平垫圈 B. 弹簧垫圈 C. 铜垫圈 D. 铝垫圈
答案：B
解析：加弹簧垫圈可防止螺栓松动，保证母线连接可靠。

8. 电缆桥架水平敷设时，支撑跨距一般为（ ）m。
A. 1.0 - 1.5 B. 1.5 - 3.0 C. 3.0 - 6.0 D. 6.0 - 9.0
答案：B
解析：此跨距范围能保证电缆桥架水平敷设的稳定性。

9. 电气设备的接地电阻值应符合设计要求，一般不应大于（ ）Ω。
A. 4 B. 6 C. 8 D. 10
答案：A
解析：接地电阻不大于 4Ω 可有效保障电气设备和人员安全。

10. 配电柜安装垂直度允许偏差不应大于（ ）mm。
A. 1.5 B. 2 C. 2.5 D. 3
答案：B
解析：保证配电柜安装垂直度符合要求，确保其正常运行。

二、填空题（每题 2 分，共 20 分）
1. 电气施工前，应对施工图纸进行（ ），确保施工依据准确。
答案：会审
解析：会审施工图纸可及时发现问题，避免施工错误。

2. 电缆敷设路径应避开（ ）、热力管道等。
答案：易燃易爆场所
解析：防止电缆因环境因素受损或引发安全事故。

3. 配电箱内电器元件应安装牢固，排列整齐，间距应符合（ ）要求。
答案：设计
解析：按设计要求安装可保证配电箱正常工作。

4. 接地体应埋设在冻土层以下，深度不应小于（ ）m。
答案：0.6
解析：避免接地体受冻土层影响，保证接地效果。

5. 电动机安装时，其基础应具有足够的（ ），以承受电动机的重量和运行时的振动。
答案：强度
解析：确保电动机稳定运行。

6. 灯具安装应牢固可靠，灯具的（ ）应便于维修和更换。
答案：接线盒
解析：方便维修更换可减少故障处理时间。

7. 母线安装时，母线的相序应符合设计规定，三相交流母线 A、B、C 相的涂色分别为（ ）、（ ）、（ ）。
答案：黄、绿、红
解析：明确相序便于识别和维护。

8. 电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的（ ）倍。
答案：最大
解析：保证电缆在桥架内顺利转弯，不损伤电缆。

9. 电气设备的金属外壳应可靠接地，接地支线应采用（ ）mm²的铜芯绝缘导线。
答案：6
解析：满足接地要求，保证接地可靠性。

10. 配电柜安装完毕后，应进行（ ）试验，检查电气元件的动作情况和绝缘性能。
答案：通电
解析：通过通电试验全面检查配电柜性能。

三、简答题（每题 10 分，共 30 分）
1. 简述电缆敷设的工艺流程。
答案：电缆敷设工艺流程包括：电缆敷设前的准备（如电缆选型、路径勘查、电缆支架安装等）；电缆敷设（可采用直埋、桥架敷设、穿管敷设等方式）；电缆固定（在支架、桥架等上固定牢固）；电缆终端头和中间接头制作（确保连接可靠、绝缘良好）；电缆试验（如绝缘电阻测试、耐压试验等）；电缆标识（标明电缆型号、起点、终点等信息）。
解析：这是电缆敷设的基本流程，每个环节都很关键，直接影响电缆的运行安全和性能。

2. 说明配电箱安装的注意事项。
答案：注意事项有：安装位置应符合设计要求，便于操作和维护；基础型钢安装要牢固，水平度和垂直度符合规定；配电箱内电器元件安装应牢固、整齐，间距合理；进出线应排列整齐，标识清晰，导线连接应可靠；接地应良好，确保用电安全。
解析：这些注意事项能保证配电箱正常工作，防止出现故障和安全隐患。

3. 阐述电动机试运行前的检查内容。
答案：检查内容包括：电动机及其附属设备安装是否牢固，连接是否正确；电动机的接线是否符合设计要求，绝缘电阻是否合格；电动机的接地或接零是否良好；检查电动机的润滑情况，油质、油量是否符合要求；检查电动机的保护装置是否齐全、动作是否可靠；盘动电动机转子，检查转动是否灵活，有无卡滞现象。
解析：全面检查可确保电动机试运行安全顺利，及时发现并排除潜在问题。

四、案例分析题（15 分）
某施工现场在进行电气施工时，发生了一起触电事故。一名电工在安装配电箱时，未切断电源，直接伸手去接电线，导致触电。请分析该事故发生的原因，并提出预防措施。
答案：事故原因：电工安全意识淡薄，违反操作规程，在未切断电源的情况下进行电气操作；施工现场安全管理不到位，对电工操作缺乏有效监督。预防措施：加强安全教育培训，提高电工安全意识，严格遵守操作规程；施工现场设置明显的安全警示标志，严禁非电工人员擅自操作电气设备；加强安全管理，安排专人监督电气施工过程，及时纠正违规行为；在进行电气操作前，必须严格执行停电、验电、挂接地线等安全措施。
解析：通过分析原因和提出预防措施，可避免类似触电事故再次发生，保障施工现场电气施工安全。

五、计算题（5 分）
已知某接地装置的接地电阻要求不大于 4Ω，实测接地电阻为 6Ω。现有一根长度为 2.5m，直径为 25mm 的钢管作为接地极，土壤电阻率为 100Ω·m。问是否需要增加接地极？若需要，应如何增加？（接地极的接地电阻计算公式：$R = \frac{\rho}{2\pi L}(\ln\frac{4L}{d}-1)$，其中 $\rho$ 为土壤电阻率，L 为接地极长度，d 为接地极直径）
答案：首先计算现有接地极的接地电阻：$R = \frac{100}{2\pi\times2.5}(\ln\frac{4\times2.5}{0.025}-1) \approx 5.73Ω$。因为实测接地电阻为 6Ω，大于要求的 4Ω，所以需要增加接地极。增加接地极的方法可以是并联一根相同规格的接地极，或者增加接地极的数量和长度等，使接地电阻满足要求。
解析：通过计算现有接地极电阻与要求对比，判断是否需增加，并提出增加的方式，以保证接地电阻符合规定，保障电气安全。
