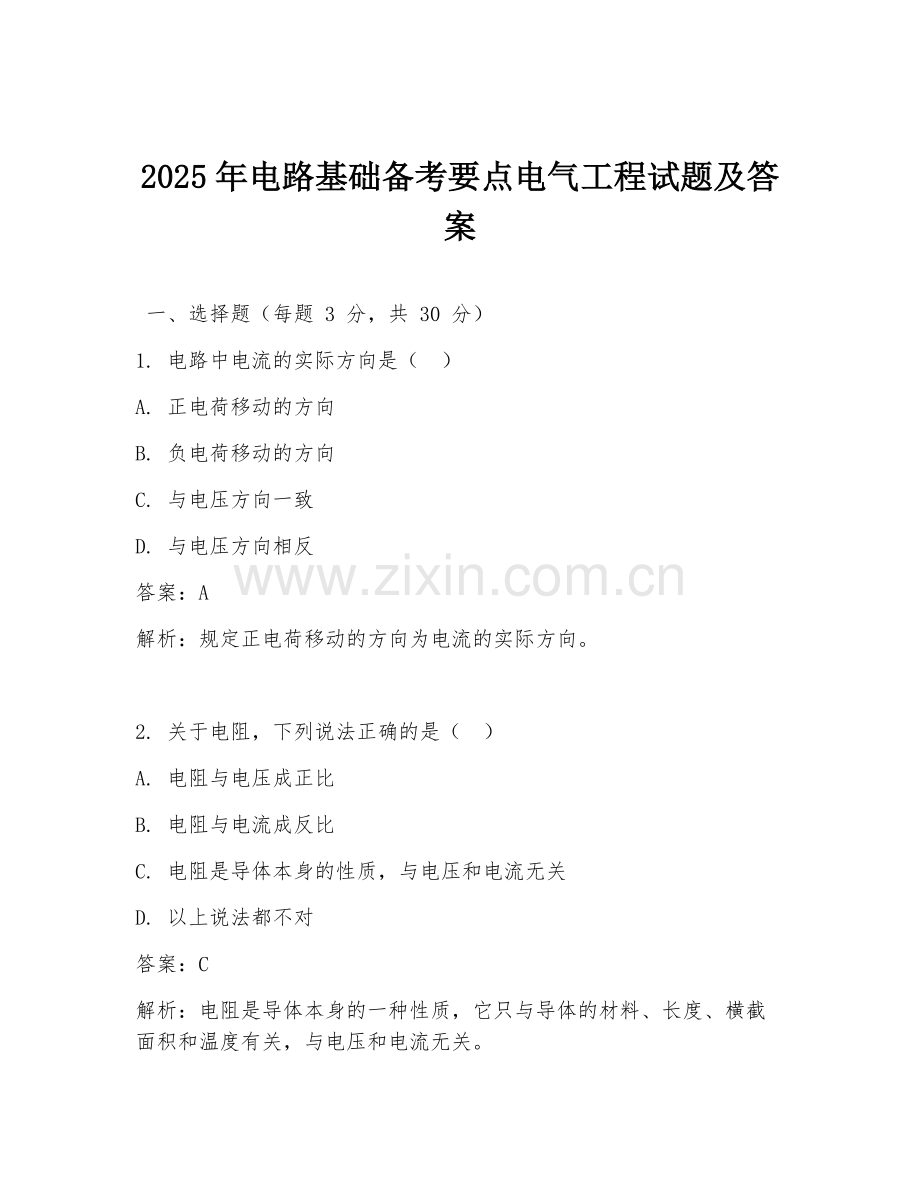

2025年电路基础备考要点电气工程试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电路中电流的实际方向是（ ）
A. 正电荷移动的方向
B. 负电荷移动的方向
C. 与电压方向一致
D. 与电压方向相反
答案：A
解析：规定正电荷移动的方向为电流的实际方向。

2. 关于电阻，下列说法正确的是（ ）
A. 电阻与电压成正比
B. 电阻与电流成反比
C. 电阻是导体本身的性质，与电压和电流无关
D. 以上说法都不对
答案：C
解析：电阻是导体本身的一种性质，它只与导体的材料、长度、横截面积和温度有关，与电压和电流无关。

3. 串联电路中，各电阻两端电压（ ）
A. 相等
B. 之和等于总电压
C. 与电阻成反比
D. 与电阻成正比
答案：D
解析：串联电路中，各电阻两端电压与电阻成正比，即$U=IR$，电阻越大，分得的电压越大。

4. 并联电路中，各支路电流（ ）
A. 相等
B. 之和等于总电流
C. 与电阻成正比
D. 与电阻成反比
答案：B
解析：并联电路中，各支路电流之和等于总电流，且各支路电流与电阻成反比，即$I=\frac{U}{R}$，电阻越小，电流越大。

5. 基尔霍夫电流定律（KCL）指出，在任一时刻，流入某一节点的电流之和（ ）流出该节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：基尔霍夫电流定律表明流入某一节点的电流之和等于流出该节点的电流之和，即$\sum_{k=1}^{n}I_k = 0$。

6. 基尔霍夫电压定律（KVL）指出，在任一时刻，沿任一闭合回路，各段电压之和（ ）
A. 大于零
B. 小于零
C. 等于零
D. 不确定
答案：C
解析：基尔霍夫电压定律表明沿任一闭合回路，各段电压之和等于零，即$\sum_{k=1}^{n}U_k = 0$。

7. 电压源的特点是（ ）
A. 端电压恒定
B. 输出电流恒定
C. 内阻为零
D. 内阻无穷大
答案：A
解析：电压源的端电压在给定条件下保持恒定，不随输出电流的变化而变化。

8. 电流源的特点是（ ）
A. 输出电流恒定
B. 端电压恒定
C. 内阻为零
D. 内阻无穷大
答案：A
解析：电流源输出的电流在给定条件下保持恒定，不随端电压的变化而变化。

9. 某电阻两端电压为 10V，通过的电流为 2A，则该电阻的阻值为（ ）
A. 5Ω
B. 10Ω
C. 20Ω
D. 2Ω
答案：A
解析：根据欧姆定律$R=\frac{U}{I}$，可得$R=\frac{10V}{2A}=5Ω$。

10. 一个 10Ω的电阻与一个 20Ω的电阻串联，总电阻为（ ）
A. 10Ω
B. 20Ω
C. 30Ω
D. 无法确定
答案：C
解析：串联电阻的总电阻等于各电阻之和，即$R_{总}=10Ω+20Ω=30Ω$。

二、填空题（每题 3 分，共 15 分）
1. 电路主要由电源、负载、（ ）和（ ）组成。
答案：中间环节、导线
解析：电路的基本组成部分包括电源提供电能，负载消耗电能，中间环节如开关、熔断器等起控制和保护作用，导线用于连接各部分。

2. 衡量电场力做功的物理量是（ ），其单位是（ ）。
答案：电压、伏特（V）
解析：电压是衡量电场力做功的物理量，单位是伏特。

3. 电阻的串联具有分压作用，电阻的并联具有（ ）作用。
答案：分流
解析：并联电阻的特点是各支路电流之和等于总电流，具有分流作用。

4. 基尔霍夫电流定律适用于电路中的（ ），基尔霍夫电压定律适用于电路中的（ ）。
答案：节点、回路
解析：KCL 针对节点，KVL 针对回路。

5. 已知某电路中电阻$R=5Ω$，电压$U=15V$，则电流$I$为（ ）A。
答案：3
解析：根据欧姆定律$I=\frac{U}{R}$，可得$I=\frac{15V}{5Ω}=3A$。

三、简答题（每题 10 分，共 30 分）
1. 简述欧姆定律的内容，并写出其表达式。
答案：欧姆定律指出，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。表达式为$I=\frac{U}{R}$，其中$I$表示电流，单位是安培（A）；$U$表示电压，单位是伏特（V）；$R$表示电阻，单位是欧姆（Ω）。
解析：欧姆定律是电路中的基本定律，描述了电流、电压和电阻之间的关系。

2. 简述串联电路和并联电路的特点。
答案：串联电路特点：
（1）电流处处相等，即$I = I_1 = I_2 = \cdots = I_n$。
（2）总电压等于各电阻两端电压之和$U = U_1 + U_2 + \cdots + U_n$。
（3）总电阻等于各电阻之和$R = R_1 + R_2 + \cdots + R_n$。
（4）各电阻分得的电压与电阻成正比，即$U_1:U_2:\cdots:U_n = R_1:R_2:\cdots:R_n$。

并联电路特点：
（1）各支路电压相等，即$U = U_1 = U_2 = \cdots = U_n$。
（2）总电流等于各支路电流之和$I = I_1 + I_2 + \cdots + I_n$。
（3）总电阻的倒数等于各支路电阻倒数之和，即$\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots+\frac{1}{R_n}$。
（4）各支路电流与电阻成反比，即$I_1:I_2:\cdots:I_n = \frac{1}{R_1}:\frac{1}{R_2}:\cdots:\frac{1}{R_n}$。
解析：串联和并联电路特点是电路分析的基础，需要准确掌握。

四、计算题（每题 10 分，共 20 分）
1. 如图所示电路，已知$R_1 = 10Ω$，$R_2 = 20Ω$，$R_3 = 30Ω$，电源电压$U = 60V$，求：
（1）电路的总电阻；
（2）通过各电阻的电流；
（3）各电阻两端的电压。

答案：
（1）$R_2$与$R_3$并联，其等效电阻$R_{23}=\frac{R_2R_3}{R_2 + R_3}=\frac{20Ω×30Ω}{20Ω + 30Ω}=12Ω$。
总电阻$R = R_1 + R_{23}=10Ω + 12Ω = 22Ω$。
（2）总电流$I=\frac{U}{R}=\frac{60V}{22Ω}\approx2.73A$。
通过$R_1$的电流$I_1 = I = 2.73A$。
通过$R_2$的电流$I_2=\frac{R_3}{R_2 + R_3}I=\frac{30Ω}{20Ω + 30Ω}×2.73A = 1.64A$。
通过$R_3$的电流$I_3=\frac{R_2}{R_2 + R_3}I=\frac{20Ω}{20Ω + 30Ω}×2.73A = 1.09A$。
（3）$R_1$两端电压$U_1 = I_1R_1 = 2.73A×10Ω = 27.3V$。
$R_2$两端电压$U_2 = I_2R_2 = 1.64A×20Ω = 32.8V$。
$R_3$两端电压$U_3 = I_3R_3 = 1.09A×30Ω = 32.7V$（由于计算过程中的小数保留，$U_2+U_3\approx U$）。
解析：通过电阻的串并联关系先求出总电阻，再根据欧姆定律计算电流和电压。

2. 已知某电路中，电阻$R = 5Ω$，电源电压$U = 10V$，求在 10 分钟内电阻消耗的电能。
答案：根据公式$W = \frac{U^{2}}{R}t$，$U = 10V$，$R = 5Ω$，$t = 10min = 10×60s = 600s$。
$W=\frac{10^{2}}{5}×600J = 12000J$。
解析：利用电能公式计算电阻消耗的电能。

五、分析题（5 分）
如图所示电路，当开关 S 闭合后，发现灯泡不亮，用电压表测得 A、B 两点间电压为 0，B、C 两点间电压为电源电压，C、D 两点间电压为 0，试分析电路故障原因。

答案：灯泡不亮且 A、B 两点间电压为 0，说明 A 到 B 之间有断路故障。B、C 两点间电压为电源电压，C、D 两点间电压为 0，进一步说明故障是灯泡断路，导致电流无法通过灯泡，使得灯泡两端电压为 0，而电源电压全部加在了灯泡断路处（B、C 之间）。
解析：通过对各点电压的测量分析，判断电路故障所在位置。
