2025年电力系统常见习题试题及答案

一、选择题（每题3分，共30分）
1. 电力系统的组成部分不包括以下哪一项？（ ）
A. 发电厂 B. 电力网 C. 用户 D. 变电站
答案：D
解析：电力系统由发电厂、电力网和用户组成，变电站是电力网中的一部分，不是电力系统的独立组成部分。
2. 我国电力系统的额定频率是（ ）Hz。
A. 45 B. 50 C. 55 D. 60
答案：B
解析：我国电力系统的额定频率规定为50Hz。
3. 以下哪种发电方式属于可再生能源发电？（ ）
A. 火力发电 B. 水力发电 C. 核能发电 D. 天然气发电
答案：B
解析：水力发电利用的是水的能量，水可再生，所以水力发电属于可再生能源发电。

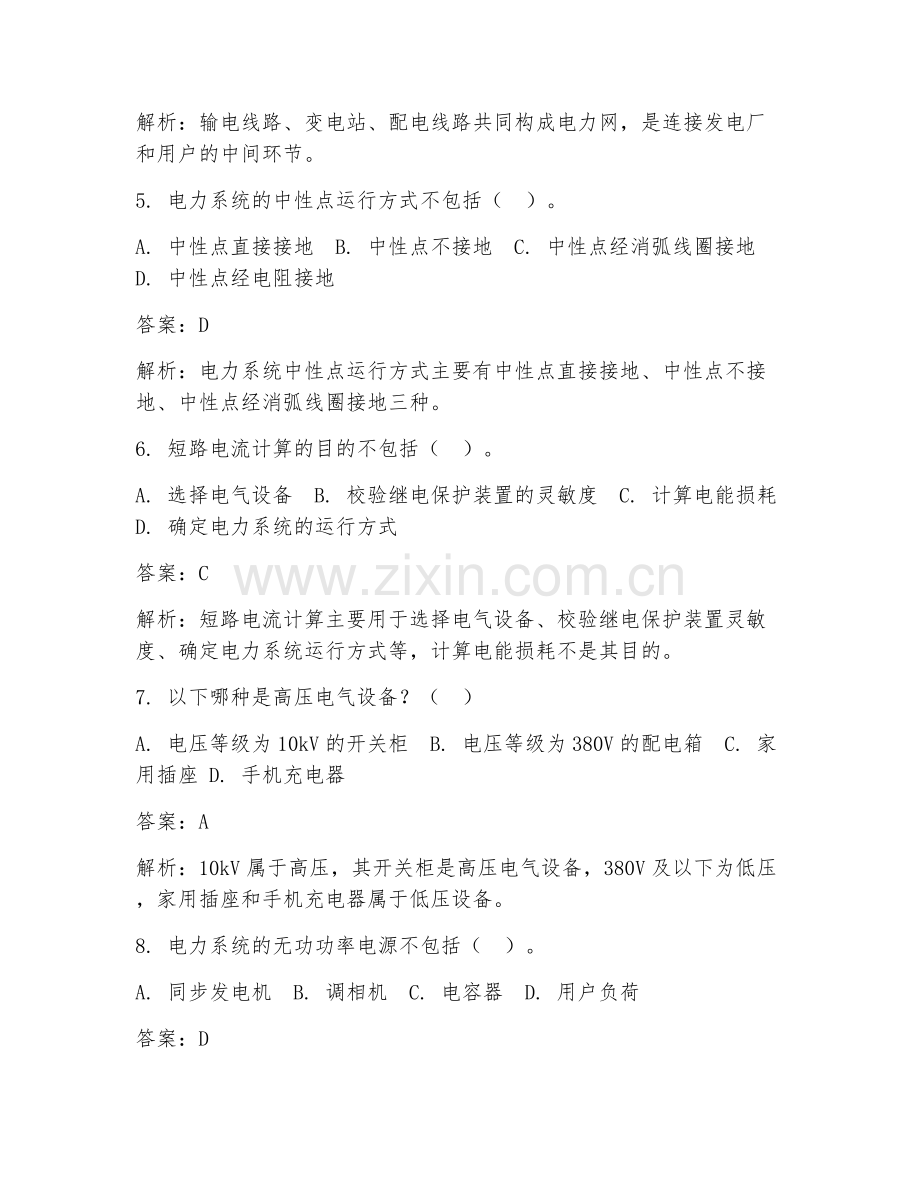

4. 电力网中，连接发电厂和用户的中间环节是（ ）。
A. 输电线路 B. 变电站 C. 配电线路 D. 以上都是
答案：D
解析：输电线路、变电站、配电线路共同构成电力网，是连接发电厂和用户的中间环节。
5. 电力系统的中性点运行方式不包括（ ）。
A. 中性点直接接地 B. 中性点不接地 C. 中性点经消弧线圈接地 D. 中性点经电阻接地
答案：D
解析：电力系统中性点运行方式主要有中性点直接接地、中性点不接地、中性点经消弧线圈接地三种。
6. 短路电流计算的目的不包括（ ）。
A. 选择电气设备 B. 校验继电保护装置的灵敏度 C. 计算电能损耗 D. 确定电力系统的运行方式
答案：C
解析：短路电流计算主要用于选择电气设备、校验继电保护装置灵敏度、确定电力系统运行方式等，计算电能损耗不是其目的。
7. 以下哪种是高压电气设备？（ ）
A. 电压等级为10kV的开关柜 B. 电压等级为380V的配电箱 C. 家用插座 D. 手机充电器
答案：A
解析：10kV属于高压，其开关柜是高压电气设备，380V及以下为低压，家用插座和手机充电器属于低压设备。
8. 电力系统的无功功率电源不包括（ ）。
A. 同步发电机 B. 调相机 C. 电容器 D. 用户负荷
答案：D
解析：同步发电机、调相机、电容器都是电力系统的无功功率电源，用户负荷主要消耗有功功率。
9. 提高电力系统暂态稳定性的措施不包括（ ）。
A. 快速切除故障 B. 采用自动重合闸 C. 增加发电机出力 D. 装设电力系统稳定器
答案：C
解析：增加发电机出力不能直接提高电力系统暂态稳定性，快速切除故障、采用自动重合闸、装设电力系统稳定器等是提高暂态稳定性的措施。
10. 电力系统的电压调整方法不包括（ ）。
A. 改变发电机端电压 B. 改变变压器变比 C. 改变线路参数 D. 改变用户功率因数
答案：D
解析：改变用户功率因数主要影响无功功率的分布，不是电压调整方法，改变发电机端电压、变压器变比、线路参数等可进行电压调整。

二、填空题（每题2分，共20分）
1. 电力系统的运行特点包括（ ）、（ ）和（ ）。
答案：整体性、连续性、快速性
解析：电力系统是一个整体，各部分相互关联，运行具有连续性，故障等情况发生时变化快速。
2. 火力发电厂主要由（ ）、（ ）、（ ）和（ ）等部分组成。
答案：锅炉、汽轮机、发电机、辅助设备
解析：锅炉产生蒸汽，汽轮机将蒸汽能量转化为机械能，发电机将机械能转化为电能，辅助设备保障发电过程正常运行。
3. 电力网按其功能可分为（ ）和（ ）。
答案：输电网络、配电网络
解析：输电网络用于传输电能，配电网络用于将电能分配到用户。
4. 电力系统中性点直接接地系统的优点是（ ），缺点是（ ）。
答案：接地电流大，可快速切除故障；供电可靠性相对较低，因为一旦发生单相接地故障就会跳闸停电
解析：接地电流大利于快速保护动作切除故障，但故障时停电范围相对较大，影响供电可靠性。
5. 短路的类型有（ ）、（ ）、（ ）和（ ）。
答案：三相短路、两相短路、单相接地短路、两相接地短路
解析：这是常见的短路故障类型，不同类型短路故障特点和危害不同。
6. 高压断路器的主要作用是（ ）和（ ）。
答案：切断和接通负荷电流、切断短路电流
解析：正常运行时切断和接通负荷电流，故障时切断短路电流，保障电力系统安全。
7. 电力系统的无功功率平衡是指（ ）与（ ）达到平衡。
答案：无功功率电源发出的无功功率、无功功率负荷及无功功率损耗之和
解析：只有两者平衡，电力系统电压才能稳定。
8. 提高电力系统静态稳定性的措施有（ ）、（ ）和（ ）等。
答案：采用自动调节励磁装置、减少系统电抗、提高系统电压
解析：这些措施可增强电力系统在正常运行时抵抗干扰保持稳定运行的能力。
9. 电力系统的电压等级有（ ）、（ ）、（ ）等。
答案：10kV、35kV、110kV（答案不唯一，常见电压等级均可）
解析：不同电压等级适用于不同的供电范围和用户需求。
10. 电力系统的负荷可分为（ ）、（ ）和（ ）。
答案：有功负荷、无功负荷、线损负荷
解析：这是对电力系统负荷按性质的分类。

三、简答题（每题10分，共30分）
1. 简述电力系统的基本概念及其重要性。
答案：电力系统是由发电厂、电力网和用户组成的统一整体。其重要性在于：它是现代社会不可或缺的基础设施，为工业、农业、生活等各个领域提供动力。保障了社会生产生活的正常运转，如果电力系统出现故障，将导致大面积停电，影响国民经济发展和人民生活，甚至引发社会混乱。它推动了科技进步和产业升级，促进了经济增长，提高了人们的生活质量。
解析：先阐述电力系统的组成，再从对社会各方面的影响说明其重要性。
2. 说明电力系统中性点运行方式的选择原则。
答案：选择原则主要有：当系统接地电容电流较小时，可采用中性点不接地方式，这种方式供电可靠性较高，能在单相接地时维持一定时间运行；当接地电容电流较大时，采用中性点经消弧线圈接地方式，可减少接地点电流，避免电弧长时间燃烧；对于电压等级较高、对供电可靠性要求高的系统，可采用中性点直接接地方式，能快速切除接地故障，但停电范围相对较大。还需考虑系统的绝缘水平、继电保护配置等因素综合确定。
解析：分别阐述不同中性点运行方式适用情况及考虑的其他因素。
3. 简述提高电力系统功率因数的意义和方法。
答案：意义：提高功率因数可减少电力系统中的无功功率流动，降低线路和变压器的损耗，提高发电设备的利用率，改善电压质量。方法：合理选择电动机等用电设备，使其接近额定运行状态，提高设备自然功率因数；在感性负载两端并联电容器，利用电容器发出的无功功率补偿感性负载消耗的无功功率；采用同步电动机进相运行，吸收系统中的无功功率；对电力系统进行无功功率补偿装置的合理配置和优化控制。
解析：先说明意义，再从设备选择、并联电容器等方面阐述方法。

四、计算题（每题10分，共10分）
某电力系统中，一台发电机的额定容量为100MVA，额定电压为10.5kV，发电机的电抗标幺值为0.2（以发电机额定值为基准）。系统中一条输电线路的电抗为0.1Ω，线路额定电压为平均额定电压115kV，求以100MVA、115kV为基准的输电线路电抗标幺值。
答案：先计算输电线路电抗的基准值\(X_{B}=\frac{U_{B}^{2}}{S_{B}}\)，其中\(U_{B}=115kV\)（线电压），\(S_{B}=100MVA\)。\(U_{B}^{2}=(115\times10^{3})^{2}\)，则\(X_{B}=\frac{(115\times10^{3})^{2}}{100\times10^{6}}\)。输电线路电抗标幺值\(X_{}=\frac{X}{X_{B}}\)，\(X = 0.1Ω\)，代入计算可得\(X_{}\)的值。
解析：先根据公式计算基准值，再用实际电抗除以基准值得到标幺值。

五、论述题（10分）
论述电力系统故障分析与处理的一般流程及重要性。
答案：一般流程：首先要准确判断故障类型，通过监测系统的电流、电压、功率等参数变化，结合保护装置动作情况来确定，如三相短路时电流会大幅增大等。然后分析故障发生的原因，可能是设备老化、外力破坏、恶劣天气等。接着进行故障定位，利用故障指示器、分段开关等设备确定故障发生的具体位置。之后制定处理方案，根据故障情况选择合适的修复措施，如更换故障设备、修复线路等。最后实施处理方案并进行测试和验收，确保电力系统恢复正常运行。重要性：电力系统故障会导致停电，影响工业生产、居民生活等各个方面，及时准确地进行故障分析与处理能快速恢复供电，减少经济损失和社会影响。保障电力系统的安全稳定运行对于国民经济发展至关重要，通过故障分析与处理可总结经验教训，改进电力系统的设计、运行和维护，提高系统的可靠性和安全性。
解析：按流程步骤详细阐述，再从对社会经济等方面的影响说明重要性。
