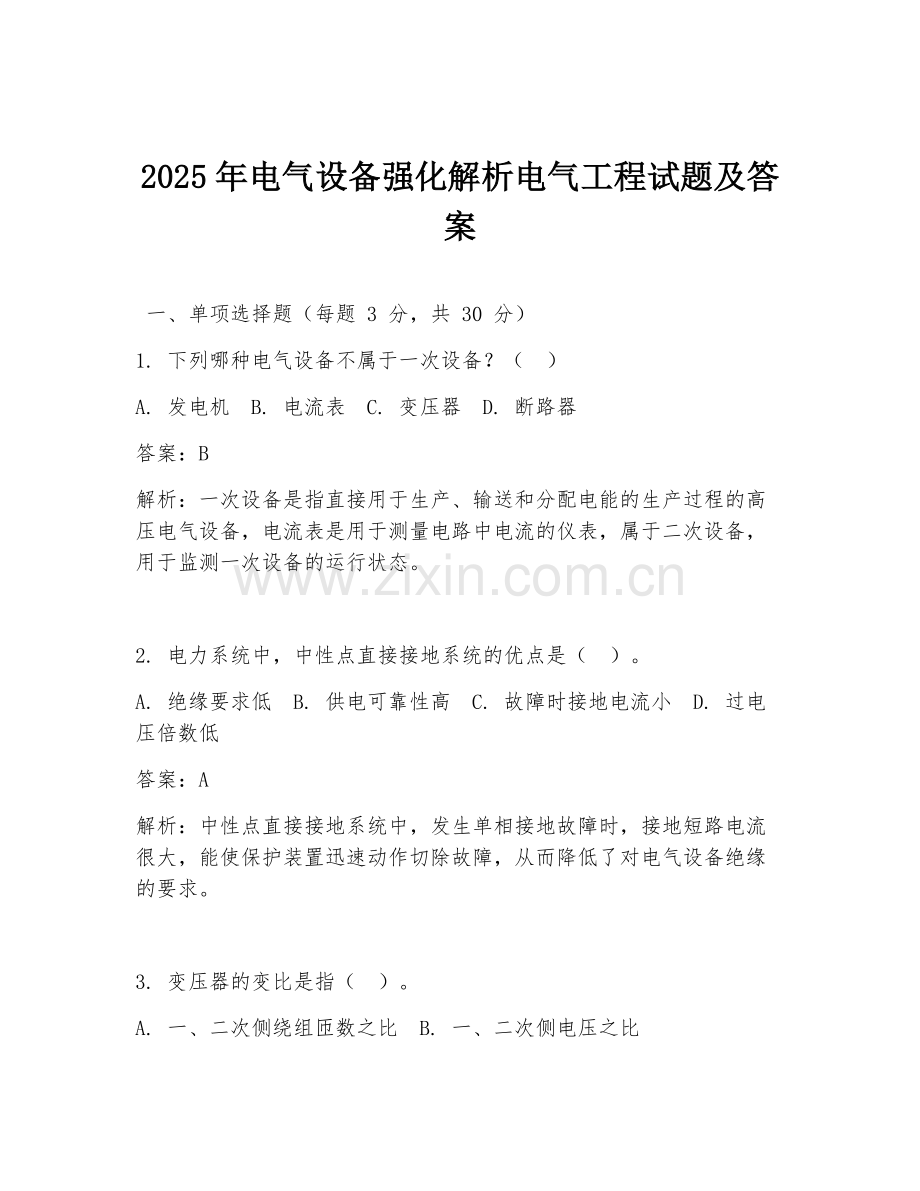

2025年电气设备强化解析电气工程试题及答案

一、单项选择题（每题 3 分，共 30 分）
1. 下列哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 电流表 C. 变压器 D. 断路器
答案：B
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，电流表是用于测量电路中电流的仪表，属于二次设备，用于监测一次设备的运行状态。

2. 电力系统中，中性点直接接地系统的优点是（ ）。
A. 绝缘要求低 B. 供电可靠性高 C. 故障时接地电流小 D. 过电压倍数低
答案：A
解析：中性点直接接地系统中，发生单相接地故障时，接地短路电流很大，能使保护装置迅速动作切除故障，从而降低了对电气设备绝缘的要求。

3. 变压器的变比是指（ ）。
A. 一、二次侧绕组匝数之比 B. 一、二次侧电压之比
C. 一、二次侧电流之比 D. 以上都不对
答案：A
解析：变压器变比是指变压器一、二次侧绕组匝数之比，它决定了变压器的电压变换比。

4. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通空载电流 D. 以上都是
答案：D
解析：高压断路器能在正常和故障情况下接通和断开电路，包括切断和接通负荷电流、短路电流以及空载电流等。

5. 下列哪种绝缘材料的耐热等级最高？（ ）
A. Y 级 B. A 级 C. F 级 D. H 级
答案：D
解析：绝缘材料的耐热等级从低到高依次为 Y、A、E、B、F、H、C 等，H 级耐热等级最高。

6. 电动机的效率是指（ ）。
A. 输出功率与输入功率之比 B. 输入功率与输出功率之比
C. 额定功率与实际功率之比 D. 实际功率与额定功率之比
答案：A
解析：电动机效率定义为输出功率与输入功率之比，反映了电动机对电能的利用效率。

7. 电力电缆的绝缘层主要作用是（ ）。
A. 传输电能 B. 防止漏电 C. 承受电压 D. 保护电缆
答案：B
解析：绝缘层的主要作用是防止电缆导体与外界发生漏电，保证电力传输的安全性。

8. 互感器的作用不包括（ ）。
A. 变换电压 B. 变换电流 C. 隔离高压 D. 提高功率因数
答案：D
解析：互感器主要用于变换电压、电流，隔离高压，保证测量和保护设备的安全，不具备提高功率因数的作用。

9. 下列哪种接地方式属于工作接地？（ ）
A. 变压器中性点接地 B. 电气设备外壳接地
C. 避雷针接地 D. 防静电接地
答案：A
解析：工作接地是指为保证电力系统正常运行和设备安全，将变压器中性点接地等。

10. 继电保护装置的基本要求不包括（ ）。
A. 选择性 B. 快速性 C. 安全性 D. 可靠性
答案：C
解析：继电保护装置的基本要求是选择性、快速性、灵敏性和可靠性，不包括安全性。

二、多项选择题（每题 5 分，共 25 分）
1. 以下属于电气一次设备的有（ ）。
A. 母线 B. 电抗器 C. 继电器 D. 熔断器
答案：ABD
解析：母线、电抗器、熔断器都属于一次设备，直接参与电能的生产、输送和分配；继电器是二次设备，用于控制和保护一次设备。

2. 电力系统的运行特点包括（ ）。
A. 电能不能大量储存 B. 与国民经济各部门密切相关
C. 过渡过程非常短暂 D. 电能质量影响大
答案：ABCD
解析：电力系统运行时，电能不能大量储存，其生产、输送和使用同时进行，与国民经济各部门紧密相连，过渡过程短暂，电能质量对各方面影响大。

3. 变压器的损耗包括（ ）。
A. 铁损耗 B. 铜损耗 C. 介质损耗 D. 涡流损耗
答案：AB
解析：变压器损耗主要有铁损耗和铜损耗，铁损耗与铁芯材料和磁通有关，铜损耗与绕组电流有关。

4. 高压隔离开关的主要用途有（ ）。
A. 隔离电源 B. 倒闸操作 C. 拉合无电流或小电流电路 D. 切断短路电流
答案：ABC
解析：高压隔离开关主要用于隔离电源，保证检修安全，进行倒闸操作，拉合无电流或小电流电路，不能切断短路电流。

5. 以下属于电气安全用具的是（ ）。
A. 绝缘手套 B. 验电器 C. 绝缘棒 D. 安全带
答案：ABC
解析：绝缘手套、验电器、绝缘棒都属于电气安全用具，用于保证电气作业人员的安全；安全带主要用于高处作业安全，不属于电气安全用具。

三、判断题（每题 2 分，共 20 分）
1. 电力系统就是由发电厂、变电所和电力用户组成的整体。（ ）
答案：错误
解析：电力系统是由发电厂、变电所、电力线路和电力用户组成的整体，通过电力线路将各部分连接起来。

2. 变压器的变比等于一、二次侧电压的有效值之比。（ ）
答案：正确
解析：变压器变比定义为一、二次侧电压有效值之比，它决定了电压变换的倍数。

3. 高压断路器在切断短路电流时，其触头间会产生电弧。（ ）
答案：正确
解析：短路电流很大，切断时触头间会产生高温电弧，需要断路器具备灭弧能力来切断电路。

4. 绝缘电阻越高，电气设备的绝缘性能越好。（ ）
答案：正确
解析：绝缘电阻是衡量电气设备绝缘性能的重要指标，绝缘电阻越高，说明绝缘介质对电流的阻碍作用越大，绝缘性能越好。

5. 电动机的转速与电源频率成正比，与磁极对数成反比。（ ）
答案：正确
解析：根据电动机转速公式 n = 60f/p（n 为转速，f 为电源频率，p 为磁极对数），转速与电源频率成正比，与磁极对数成反比。

6. 电力电缆的耐压试验必须在停电状态下进行。（ ）
答案：正确
解析：电力电缆耐压试验时需要施加较高电压，为保证安全，必须在停电状态下进行。

7. 互感器二次侧绕组严禁开路。（ ）
答案：正确
解析：互感器二次侧绕组开路时，会产生很高的感应电动势，可能危及设备和人员安全。

8. 工作接地的接地电阻一般不应大于 4Ω。（ ）
答案：正确
解析：工作接地电阻一般要求不大于 4Ω，以保证电力系统正常运行和设备安全。

9. 继电保护装置动作后，应立即将故障设备切除。（ ）
答案：正确
解析：继电保护装置动作的目的是快速切除故障设备，防止故障扩大，保障电力系统安全。

10. 高压开关柜的五防功能包括防止误分、误合断路器等。（ ）
答案：正确
解析：高压开关柜五防功能是防止误分、误合断路器，防止带负荷拉、合隔离开关，防止带电挂接地线或合接地刀闸，防止带接地线或接地刀闸合闸，防止误入带电间隔。

四、简答题（每题 10 分，共 20 分）
1. 简述电力系统中性点接地方式的分类及特点。
答案：电力系统中性点接地方式主要分为中性点直接接地、中性点经消弧线圈接地和中性点不接地三类。
中性点直接接地系统中，发生单相接地故障时，接地短路电流很大，能使保护装置迅速动作切除故障，降低了对电气设备绝缘的要求，但供电可靠性相对较低。
中性点经消弧线圈接地系统，在发生单相接地故障时，消弧线圈能补偿接地电容电流，减小接地点电弧电流，有利于电弧熄灭，提高了供电可靠性，但设备投资较大。
中性点不接地系统，单相接地时，接地电流很小，三相线电压仍能保持对称，可维持运行一段时间，但长期运行可能发展成相间短路，需要及时发现并处理。

2. 说明高压断路器的灭弧原理。
答案：高压断路器的灭弧原理主要有以下几种：
（1）利用灭弧介质：如采用真空、SF6 气体等作为灭弧介质，这些介质具有良好的绝缘和灭弧性能，能迅速熄灭电弧。
（2）拉长电弧：通过触头运动或采用特殊的灭弧装置，拉长电弧，使电弧表面积增大，散热加快，从而促使电弧熄灭。
（3）冷却电弧：利用气体吹动、液体冷却等方式，降低电弧温度，削弱电弧能量，使电弧熄灭。
（4）利用多断口灭弧：增加断路器的断口数量，在相同触头行程下，电弧被分割成多个短电弧，每个短电弧的电压降较小，使电弧更容易熄灭。

五、综合分析题（共 5 分）
某工厂有一台三相异步电动机，额定功率为 10kW，额定电压为 380V，额定电流为 20A，功率因数为 0.85。现该电动机运行时，实测电流为 18A，求此时电动机的有功功率和无功功率。
答案：
首先求电动机的额定有功功率：
\(P_{N}=10kW\)
根据功率因数公式\(\cos\varphi =P/S\)，可得额定视在功率\(S_{N}=P_{N}/\cos\varphi_{N}=10/0.85\approx11.76kVA\)
额定无功功率\(Q_{N}=\sqrt{S_{N}^{2}-P_{N}^{2}}=\sqrt{11.76^{2}-10^{2}}\approx5.76kvar\)
已知运行时电流\(I = 18A\)，则运行时视在功率\(S = UI = 380×18×10^{-3}=6.84kVA\)
运行时有功功率\(P = S\cos\varphi_{N}=6.84×0.85 = 5.814kW\)
运行时无功功率\(Q=\sqrt{S^{2}-P^{2}}=\sqrt{6.84^{2}-5.814^{2}}\approx3.24kvar\)

解析：先根据额定参数求出额定有功功率、视在功率和无功功率，再根据运行时电流求出运行时视在功率，进而求出运行时的有功功率和无功功率。通过这些计算，可以了解电动机在不同运行状态下的功率情况，为分析电动机运行性能和电力系统运行状况提供依据。
