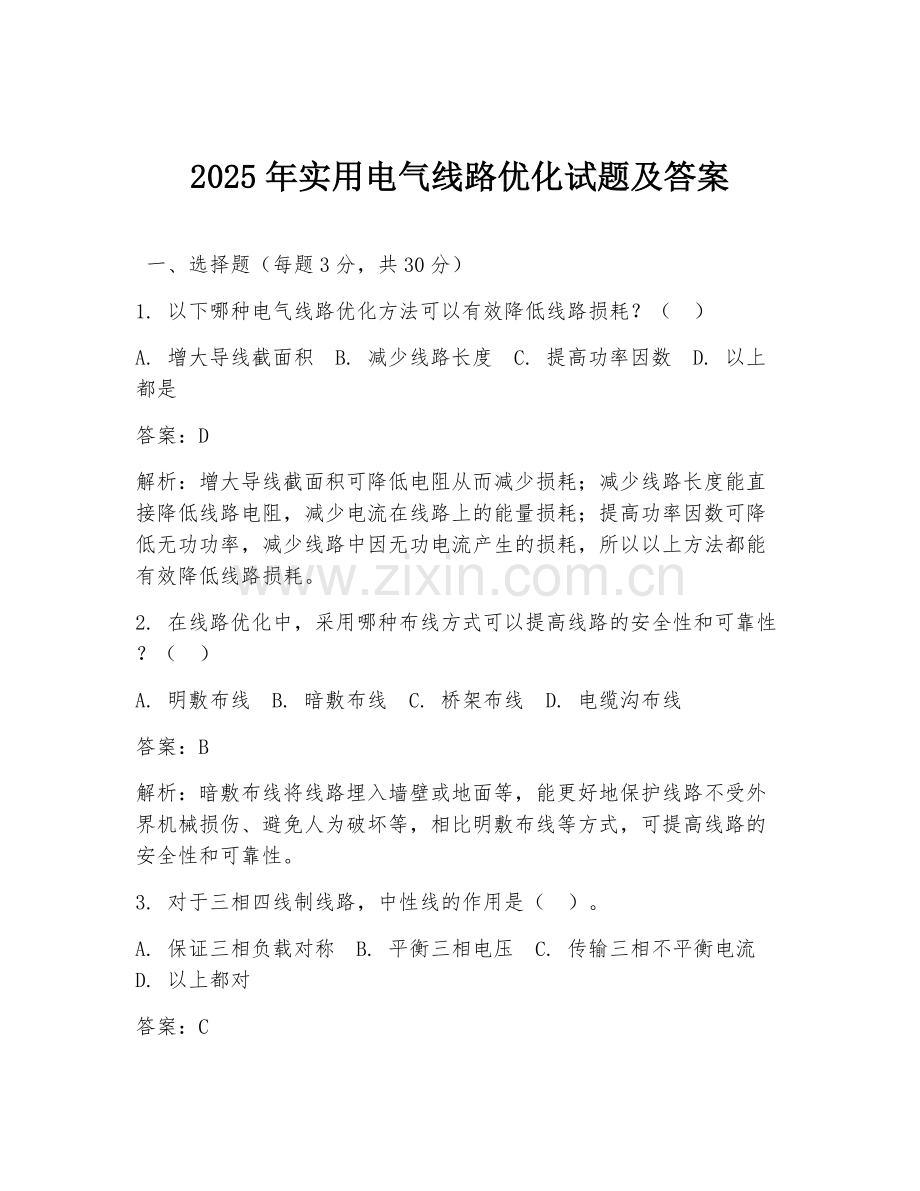

2025年实用电气线路优化试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电气线路优化方法可以有效降低线路损耗？（ ）
A. 增大导线截面积 B. 减少线路长度 C. 提高功率因数 D. 以上都是
答案：D
解析：增大导线截面积可降低电阻从而减少损耗；减少线路长度能直接降低线路电阻，减少电流在线路上的能量损耗；提高功率因数可降低无功功率，减少线路中因无功电流产生的损耗，所以以上方法都能有效降低线路损耗。
2. 在线路优化中，采用哪种布线方式可以提高线路的安全性和可靠性？（ ）
A. 明敷布线 B. 暗敷布线 C. 桥架布线 D. 电缆沟布线
答案：B
解析：暗敷布线将线路埋入墙壁或地面等，能更好地保护线路不受外界机械损伤、避免人为破坏等，相比明敷布线等方式，可提高线路的安全性和可靠性。
3. 对于三相四线制线路，中性线的作用是（ ）。
A. 保证三相负载对称 B. 平衡三相电压 C. 传输三相不平衡电流 D. 以上都对
答案：C
解析：三相四线制中，当三相负载不对称时，中性线能传输三相不平衡电流，使三相电压保持基本平衡，保证各相负载正常工作。
4. 电气线路优化时，选择合适的导线材质主要考虑的因素是（ ）。
A. 价格 B. 机械强度 C. 导电性 D. 以上都是
答案：D
解析：选择导线材质要综合考虑价格因素，在满足性能要求下尽量降低成本；机械强度要能保证线路在安装、运行过程中不被损坏；导电性好可降低电阻，减少线路损耗，所以以上都是要考虑的因素。
5. 以下哪种情况会导致线路发热增加，需要进行线路优化？（ ）
A. 负载过大 B. 导线老化 C. 环境温度过高 D. 以上都是
答案：D
解析：负载过大时，电流增大，根据焦耳定律会使线路发热增加；导线老化会导致电阻增大，发热增加；环境温度过高会使线路散热困难，同样导致线路发热增加，所以这些情况都需要进行线路优化。
6. 在线路优化中，使用无功补偿装置的目的是（ ）。
A. 提高功率因数 B. 降低线路电流 C. 减少线路损耗 D. 以上都是
答案：D
解析：无功补偿装置可向线路中提供无功功率，提高功率因数，使线路中无功电流减少，从而降低线路电流，减少线路损耗。
7. 对于并联电容器无功补偿，电容器的容量选择主要依据（ ）。
A. 负载的无功功率 B. 线路电压 C. 负载的有功功率 D. 线路电流
答案：A
解析：并联电容器无功补偿时，电容器容量应根据负载所需的无功功率来选择，以达到最佳的无功补偿效果。
8. 电气线路优化中，检查线路绝缘电阻的目的是（ ）。
A. 确保线路安全 B. 防止漏电 C. 保证电气设备正常运行 D. 以上都是
答案：D
解析：绝缘电阻合格能确保线路安全，防止漏电现象发生，避免人员触电和设备损坏，保证电气设备正常运行。
9. 以下哪种线路连接方式容易出现接触不良的问题？（ ）
A. 螺栓连接 B. 焊接连接 C. 压接连接 D. 缠绕连接
答案：D
解析：缠绕连接如果缠绕不紧密、不规范等，容易出现接触电阻增大，导致接触不良，而螺栓连接、焊接连接、压接连接只要工艺正确，相对更可靠。
10. 在进行电气线路优化时，首先要进行的工作是（ ）。
A. 现场勘查 B. 制定优化方案 C. 计算线路参数 D. 选择优化设备
答案：A
解析：现场勘查能了解线路的实际情况，包括线路走向、敷设方式、负载分布等，为后续制定优化方案、计算线路参数等工作提供基础。

二、填空题（每题3分，共15分）
1. 电气线路优化的主要目标是降低线路损耗、提高线路的______和______。
答案：安全性、可靠性
解析：降低线路损耗可节约电能，提高线路安全性能避免故障发生，提高可靠性可保证电气系统稳定运行。
2. 线路的电阻与导线的______、______以及______有关。
答案：材质、长度、截面积
解析：不同材质导线电阻率不同，电阻不同；长度越长电阻越大；截面积越大电阻越小。
3. 三相负载的连接方式有______和______两种。
答案：星形连接、三角形连接
解析：这是三相负载常见的两种连接方式，不同连接方式适用于不同的负载和电源情况。
4. 无功补偿的方法有______补偿和______补偿。（写出两种常见的）
答案：并联电容器、静止无功补偿器
解析：并联电容器是常用的无功补偿方式；静止无功补偿器能快速动态地补偿无功功率。
5. 在线路优化中，要定期检查线路的______、______和______等。
答案：绝缘电阻、接触情况、温度
解析：绝缘电阻不合格会有安全隐患；接触不良会导致发热等问题；温度异常可反映线路运行状态。

三、简答题（每题10分，共30分）
1. 简述电气线路优化中降低线路损耗的主要措施。
答案：
- 合理选择导线材质：选用导电性好的导线，如铜导线，可降低电阻，减少线路损耗。
- 增大导线截面积：根据负载电流大小，适当增大导线截面积，降低电阻，从而减少损耗。
- 减少线路长度：在设计和安装线路时，尽量缩短线路长度，降低线路电阻，减少电流在线路上的能量损耗。
- 提高功率因数：采用无功补偿装置，如并联电容器，提高功率因数，降低无功电流，减少线路损耗。
- 优化布线方式：采用合理的布线方式，如暗敷布线，减少线路受外界影响，降低损耗风险。
解析：从导线本身特性、线路长度、功率因数以及布线方式等多方面综合采取措施来降低线路损耗。
2. 说明三相四线制线路中中性线的重要性。
答案：
- 当三相负载不对称时，中性线能传输三相不平衡电流，使三相电压保持基本平衡。
- 保证各相负载能在额定电压下正常工作，避免因电压不平衡导致某些负载损坏。
- 若中性线断开，三相负载不对称时会使三相电压严重不平衡，影响电气设备的正常运行，甚至造成设备损坏。
解析：强调中性线在三相负载不对称情况下对维持三相电压平衡和保证负载正常工作的关键作用。
3. 简述无功补偿的原理及作用。
答案：
- 原理：无功补偿装置向线路中提供无功功率，以抵消负载所需的无功功率，提高功率因数。常见的并联电容器无功补偿是利用电容器的容性电流与感性负载的感性电流相互抵消。
- 作用：
- 提高功率因数，降低线路电流，减少线路损耗。
- 提高供电设备的利用率，使发电设备能发出更多的有功功率。
- 改善电压质量，减少因无功电流导致的电压降，保证用电设备的电压稳定。
解析：阐述无功补偿通过提供无功功率来实现提高功率因数等多方面的作用原理。

四、计算题（15分）
某三相四线制线路，已知线电压为380V，每相负载电阻为10Ω，电抗为8Ω。求：
1. 每相负载的阻抗。（5分）
2. 负载的相电流。（5分）
3. 线路的有功功率和无功功率。（5分）
答案：
1. 每相负载的阻抗\(Z=\sqrt{R^{2}+X^{2}}=\sqrt{10^{2}+8^{2}}=\sqrt{100 + 64}=\sqrt{
