2025年电气制图基础试题试题及答案

一、单项选择题（每题 3 分，共 30 分）
1. 电气制图中，用于表示交流电源的符号是（ ）
A. DC
B. AC
C. V
D. A
答案：B
解析：AC 是英文 Alternating Current（交流电）的缩写，在电气制图中用于表示交流电源。DC 表示直流电源；V 是电压的单位伏特；A 是电流的单位安培。
2. 以下哪种线型在电气制图中表示控制电路（ ）
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
答案：C
解析：虚线在电气制图中常用来表示控制电路、屏蔽线等。粗实线一般用于表示可见轮廓线等；细实线用于表示尺寸线、引出线等；点划线用于表示中心线等。

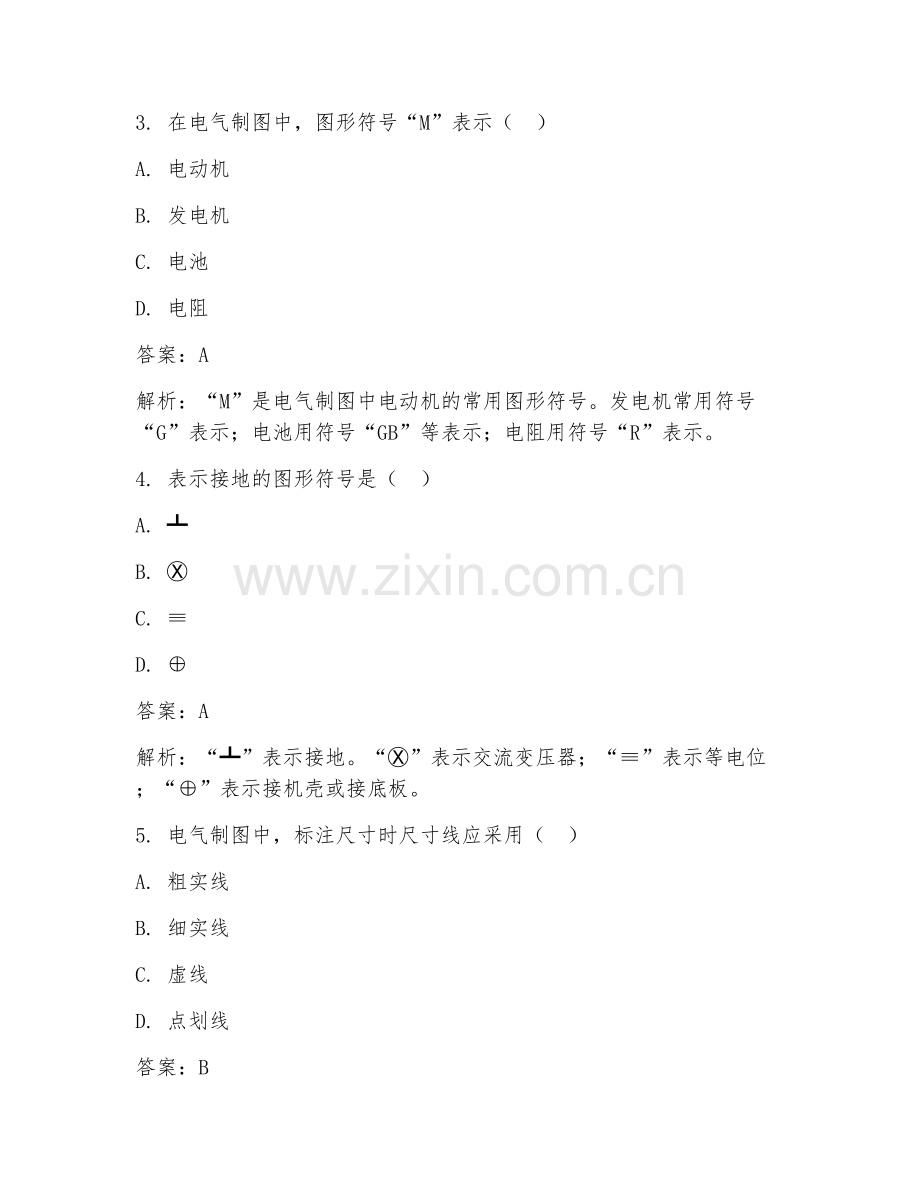

3. 在电气制图中，图形符号“M”表示（ ）
A. 电动机
B. 发电机
C. 电池
D. 电阻
答案：A
解析：“M”是电气制图中电动机的常用图形符号。发电机常用符号“G”表示；电池用符号“GB”等表示；电阻用符号“R”表示。
4. 表示接地的图形符号是（ ）
A. ┻
B. Ⓧ
C. ≡
D. ⊕
答案：A
解析：“┻”表示接地。“Ⓧ”表示交流变压器；“≡”表示等电位；“⊕”表示接机壳或接底板。
5. 电气制图中，标注尺寸时尺寸线应采用（ ）
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
答案：B
解析：尺寸线应采用细实线绘制，这样清晰且符合制图规范。粗实线用于可见轮廓等；虚线用于特定电路等；点划线用于中心线等。
6. 图形符号“KT”表示（ ）
A. 时间继电器
B. 热继电器
C. 中间继电器
D. 速度继电器
答案：A
解析：“KT”是时间继电器的图形符号。热继电器常用符号为“FR”；中间继电器常用符号为“KA”；速度继电器常用符号为“KS”。
7. 电气制图中，连接用的交叉线，当需要表示连接时应采用（ ）
A. 实心圆点
B. 空心圆圈
C. 叉号
D. 斜线
答案：A
解析：实心圆点表示两线交叉连接。空心圆圈一般无特定连接含义；叉号表示不连接；斜线在电气制图中有多种含义，但不是表示交叉连接的。
8. 表示熔断器的图形符号是（ ）
A. FU
B. QF
C. KM
D. SB
答案：A
解析：“FU”是熔断器的图形符号。“QF”一般表示断路器；“KM”表示接触器；“SB”表示按钮。
9. 电气制图中，标题栏一般位于图纸的（ ）
A. 左上角
B. 右上角
C. 左下角
D. 右下角
答案：D
解析：标题栏通常位于图纸的右下角，用于填写图纸的相关信息，如工程名称、图名、图号、设计单位等。
10. 图形符号“SQ”表示（ ）
A. 行程开关
B. 接近开关
C. 微动开关
D. 万能转换开关
答案：A
解析：“SQ”是行程开关的图形符号。接近开关常用符号有多种，如“SP”等；微动开关也有其特定符号；万能转换开关常用符号为“SA”。

二、多项选择题（每题 4 分，共 20 分）
1. 电气制图中，以下哪些属于电气设备的基本文字符号（ ）
A. QF
B. KM
C. R
D. L
答案：ABC
解析：“QF”表示断路器，“KM”表示接触器，“R”表示电阻，它们都是电气设备的基本文字符号。“L”一般表示电感，但不是基本文字符号，基本文字符号是用来表示电气设备、装置和元器件的名称等。
2. 电气制图中，常用的图形符号分类包括（ ）
A. 限定符号
B. 一般符号
C. 方框符号
D. 明细符号
答案：ABC
解析：常用图形符号分类有限定符号，用于提供附加信息；一般符号，代表一类产品或此类产品特征；方框符号，用于表示元件、设备等的组合及其功能。明细符号是对图形符号的进一步详细说明，不属于基本分类。
3. 以下哪些线型在电气制图中可用于表示不可见轮廓线（ ）
A. 虚线
B. 细点划线
C. 双点划线
D. 粗实线
答案：AC
解析：虚线可用于表示不可见轮廓线，如隐藏的管路等；双点划线也可用于表示假想或投影轮廓线等不可见部分。细点划线主要用于中心线等；粗实线用于可见轮廓线。
4. 电气制图中，尺寸标注应包括哪些要素（ ）
A. 尺寸界线
B. 尺寸线
C. 尺寸数字
D. 尺寸箭头
答案：ABCD
解析：尺寸标注要素包括尺寸界线，确定尺寸的起始和终止位置；尺寸线，表明尺寸的方向；尺寸数字，明确尺寸大小；尺寸箭头，指示尺寸的起止方向。
5. 以下哪些图形符号表示开关电器（ ）
A. QF
B. QS
C. SA
D. SB
答案：ABC
解析：“QF”表示断路器，“QS”表示隔离开关，“SA”表示转换开关，它们都属于开关电器。“SB”表示按钮，不属于开关电器。

三、填空题（每题 3 分，共 15 分）
1. 电气制图中，三相交流电源的相序是（ ）、（ ）、（ ）。
答案：A、B、C
解析：三相交流电源的相序通常规定为 A、B、C 相序，这是电气系统中很重要的概念，在电路连接、电机运行等方面都有应用。
2. 图形符号“TA”表示（ ）。
答案：电流互感器
解析：“TA”是电流互感器的图形符号，用于测量电路中的电流，并将大电流按比例变换成小电流，以便于测量和保护等设备使用。
3. 电气制图中，标注尺寸时，尺寸数字的单位一般省略不写，但对于（ ）、（ ）等，必须注明单位。
答案：重量、电压
解析：对于重量、电压等物理量，仅写数字可能会引起误解，所以必须注明单位，以准确表达尺寸信息。
4. 表示电容器的图形符号是（ ）。
答案：C
解析：“C”是电容器的图形符号，电容器在电路中具有储存电荷等作用，是电气系统中常用的元件。
5. 电气制图中，图纸幅面的基本尺寸有（ ）种。
答案：5
解析：图纸幅面基本尺寸有 A0、A1、A2、A3、A4 五种，不同幅面适用于不同的图纸内容和设计需求。

四、简答题（每题 10 分，共 20 分）
1. 简述电气制图中常用线型的用途及绘制要求。
答案：
- 粗实线：用于表示可见轮廓线，如电气设备的外壳轮廓等。绘制要求线条清晰、饱满，宽度符合制图标准规定。
- 细实线：可表示尺寸线、尺寸界线、引出线、剖面线等。线条细且均匀，清晰显示相关标注和辅助线条。
- 虚线：表示控制电路、屏蔽线等不可见轮廓线。绘制时线段长度和间隔应均匀，符合规范。
- 点划线：用于表示中心线、对称线等。点和线的间隔要均匀一致，准确体现对称关系。
- 双点划线：表示假想或投影轮廓线等。绘制要求与点划线类似，注意线条的连续性和间隔均匀。
解析：不同线型在电气制图中有明确的用途，正确使用和绘制这些线型能使图纸清晰准确地表达电气系统的结构和连接关系，便于施工、维修等人员理解。
2. 说明电气制图中图形符号和文字符号的作用及相互关系。
答案：
- 图形符号作用：以直观的图形形象表示电气设备、装置和元器件等，便于快速识别其功能和结构特点。
- 文字符号作用：对电气设备、装置和元器件等进行准确命名和标识，补充图形符号不能完全表达的信息，如型号、规格等。
- 相互关系：图形符号和文字符号相互配合，图形符号提供直观的图形示意，并辅以文字符号进行详细说明，二者共同构成完整的电气制图表达体系，使电气系统的表示准确、清晰、规范，便于不同人员之间进行交流和理解。
解析：图形符号和文字符号是电气制图中不可或缺的两个部分，它们各自发挥独特作用，又紧密配合，确保电气图纸能够准确传达电气系统的各种信息，对于电气设计、施工、维护等工作都至关重要。

五、综合题（共 15 分）
请根据以下描述绘制一个简单的电动机控制电路原理图，并标注出各电气元件的图形符号和文字符号。要求：电动机启动后能连续运行，具有过载保护和停止功能。
答案：
1. 绘制电路原理图：
- 电源进线用粗实线连接到断路器 QF。
- 从断路器 QF 引出线连接到接触器 KM 的主触点。
- 接触器 KM 的主触点再连接到电动机 M。
- 热继电器 FR 的发热元件串联在电动机主电路中，其常闭触点串联在控制电路中。
- 控制电路中，从电源一端引出线连接到停止按钮 SB1 和热继电器 FR 的常闭触点，然后连接到接触器 KM 的线圈，接触器 KM 的线圈另一端连接到启动按钮 SB2，最后回到电源另一端。
2. 标注图形符号和文字符号：
- 断路器 QF 用图形符号“QF”标注。
- 接触器 KM 用图形符号“KM”标注。
- 电动机 M 用图形符号“M”标注。
- 热继电器 FR 用图形符号“FR”标注。
- 停止按钮 SB1 用图形符号“SB1”标注，启动按钮 SB2 用图形符号“SB
