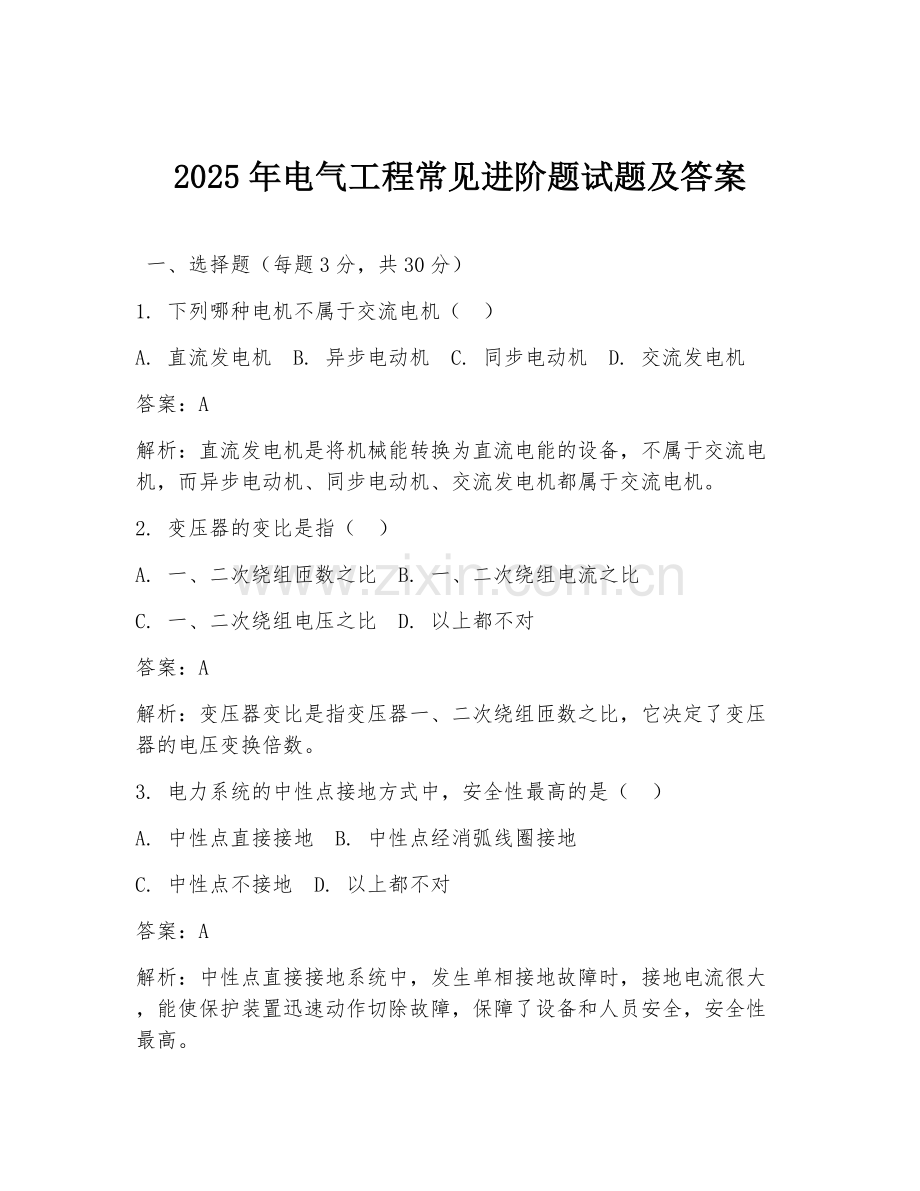

2025年电气工程常见进阶题试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电机不属于交流电机（ ）
A. 直流发电机 B. 异步电动机 C. 同步电动机 D. 交流发电机
答案：A
解析：直流发电机是将机械能转换为直流电能的设备，不属于交流电机，而异步电动机、同步电动机、交流发电机都属于交流电机。
2. 变压器的变比是指（ ）
A. 一、二次绕组匝数之比 B. 一、二次绕组电流之比
C. 一、二次绕组电压之比 D. 以上都不对
答案：A
解析：变压器变比是指变压器一、二次绕组匝数之比，它决定了变压器的电压变换倍数。
3. 电力系统的中性点接地方式中，安全性最高的是（ ）
A. 中性点直接接地 B. 中性点经消弧线圈接地
C. 中性点不接地 D. 以上都不对
答案：A
解析：中性点直接接地系统中，发生单相接地故障时，接地电流很大，能使保护装置迅速动作切除故障，保障了设备和人员安全，安全性最高。

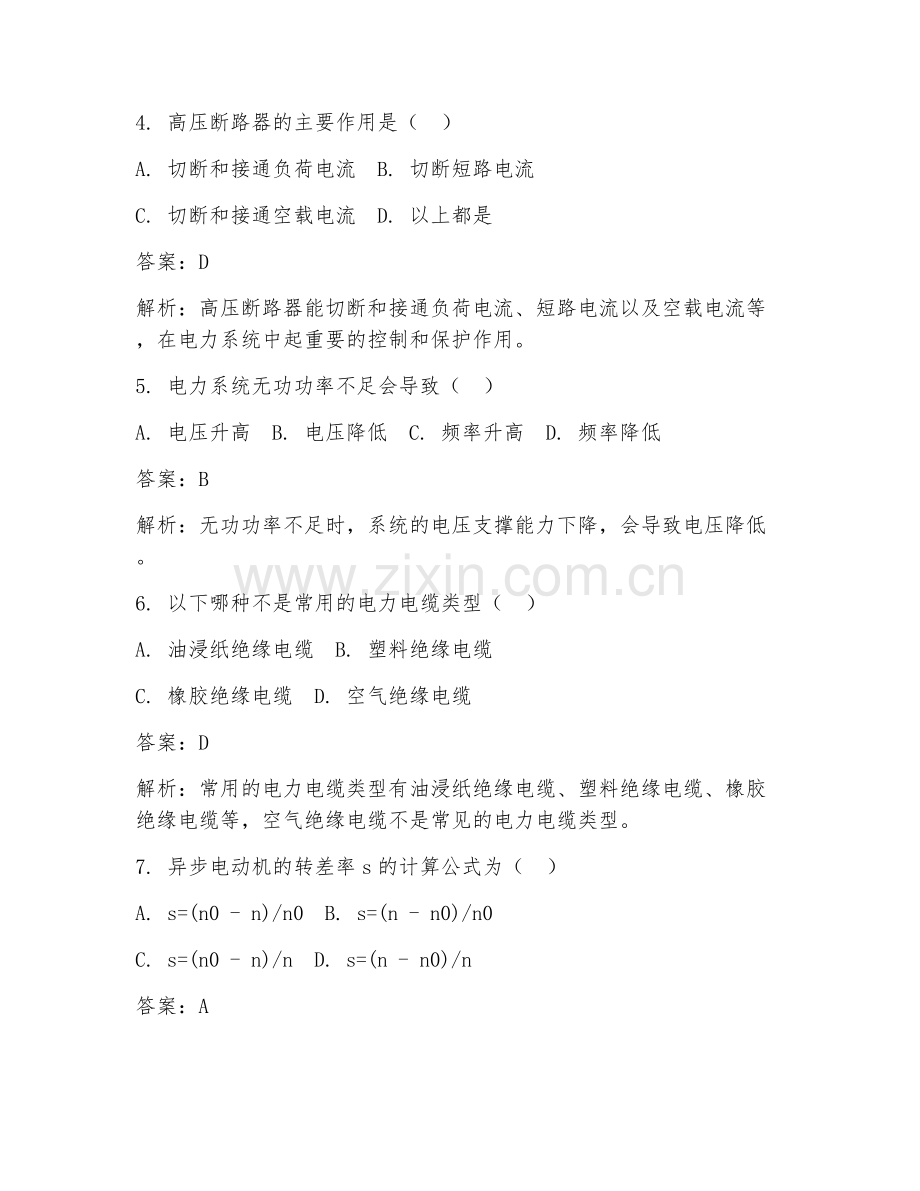

4. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通空载电流 D. 以上都是
答案：D
解析：高压断路器能切断和接通负荷电流、短路电流以及空载电流等，在电力系统中起重要的控制和保护作用。
5. 电力系统无功功率不足会导致（ ）
A. 电压升高 B. 电压降低 C. 频率升高 D. 频率降低
答案：B
解析：无功功率不足时，系统的电压支撑能力下降，会导致电压降低。
6. 以下哪种不是常用的电力电缆类型（ ）
A. 油浸纸绝缘电缆 B. 塑料绝缘电缆
C. 橡胶绝缘电缆 D. 空气绝缘电缆
答案：D
解析：常用的电力电缆类型有油浸纸绝缘电缆、塑料绝缘电缆、橡胶绝缘电缆等，空气绝缘电缆不是常见的电力电缆类型。
7. 异步电动机的转差率s的计算公式为（ ）
A. s=(n0 - n)/n0 B. s=(n - n0)/n0
C. s=(n0 - n)/n D. s=(n - n0)/n
答案：A
解析：转差率s反映了异步电动机转子转速与同步转速的差异程度，计算公式为s=(n0 - n)/n0，其中n0为同步转速，n为转子转速。
8. 电力系统的短路类型中，危害最大的是（ ）
A. 三相短路 B. 两相短路 C. 单相接地短路 D. 两相接地短路
答案：A
解析：三相短路时短路电流最大，对电力系统的电气设备和线路危害最大。
9. 同步发电机的励磁系统的作用不包括（ ）
A. 调节发电机的输出电压 B. 调节发电机的输出频率
C. 提高电力系统的稳定性 D. 改善电力系统的功率因数
答案：B
解析：同步发电机励磁系统可调节发电机输出电压、提高电力系统稳定性、改善功率因数等，不能调节输出频率。
10. 以下哪种电器属于一次设备（ ）
A. 电压表 B. 电流表 C. 断路器 D. 继电器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，断路器属于一次设备，电压表、电流表、继电器属于二次设备。

二、填空题（每题3分，共15分）
1. 电力系统由发电、输电、______和用电四个环节组成。
答案：变电
解析：电力系统的基本组成环节包括发电、输电、变电和用电。
2. 变压器的损耗包括铁损和______。
答案：铜损
解析：变压器损耗分为铁损和铜损，铁损与电压有关，铜损与电流有关。
3. 异步电动机的调速方法有改变极对数调速、______调速和改变转差率调速。
答案：变频
解析：异步电动机常见调速方法有改变极对数调速、变频调速和改变转差率调速。
4. 高压隔离开关的主要作用是隔离电源，保证检修安全，它______切断负荷电流。
答案：不能
解析：高压隔离开关没有灭弧能力，不能切断负荷电流，主要用于隔离电源。
5. 电力系统的无功电源包括发电机、调相机、______和静止无功补偿器等。
答案：电容器
解析：电力系统的无功电源有发电机、调相机、电容器和静止无功补偿器等，用于提供无功功率。

三、简答题（每题10分，共30分）
1. 简述电力系统中性点接地方式的分类及特点。
答案：电力系统中性点接地方式主要分为中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。
中性点直接接地：发生单相接地故障时，接地电流很大，能使保护装置迅速动作切除故障，保障设备和人员安全，但故障停电范围较大。
中性点经消弧线圈接地：当发生单相接地故障时，利用消弧线圈的电感电流补偿接地电容电流，减小接地电流，避免电弧长时间燃烧，适用于架空线路较长的系统。
中性点不接地：发生单相接地故障时，接地电流很小，三相线电压仍能保持对称，可维持运行一段时间，但需及时查找故障线路，否则可能发展为相间短路。
解析：对三种中性点接地方式分别阐述其特点，包括故障时电流情况、对系统运行的影响等。
2. 说明变压器并联运行的条件。
答案：变压器并联运行的条件如下：
（1）变比相等：各变压器的变比应相等，否则会在绕组中产生环流，影响变压器的正常运行。
（2）连接组别相同：各变压器的连接组别必须相同，这样才能保证二次侧电压的相位相同，避免出现较大的电压差。
（3）短路阻抗相等：短路阻抗相等可使各变压器在并联运行时负载分配合理，避免某台变压器过载而其他变压器负载不足的情况。
解析：从变比、连接组别、短路阻抗三个方面说明变压器并联运行的必要条件及原因。
3. 简述异步电动机的工作原理。
答案：异步电动机的工作原理是基于电磁感应定律。定子绕组通入三相交流电后，会产生旋转磁场。转子绕组由于与旋转磁场存在相对运动，根据电磁感应原理，转子绕组中会感应出电动势和电流。该电流与旋转磁场相互作用，产生电磁力，驱动转子沿着旋转磁场的方向旋转。由于转子的转速总是低于旋转磁场的转速，存在转差率，所以称为异步电动机。
解析：阐述异步电动机定子产生旋转磁场，转子通过电磁感应产生电流并受电磁力驱动旋转的过程，以及转差率的概念。

四、计算题（每题10分，共20分）
1. 一台三相变压器，额定容量SN = 1000kVA，额定电压U1N/U2N = 10/0.4kV，Y，yn0连接，求：
（1）一次侧和二次侧的额定电流；
（2）若负载功率因数cosφ = 0.8，求变压器能输出的有功功率。
答案：
（1）一次侧额定电流I1N = SN/(√3U1N)=1000/(√3×10)=57.74A
二次侧额定电流I2N = SN/(√3U2N)=1000/(√3×0.4)=1443.42A
（2）变压器能输出的有功功率P = SNcosφ = 1000×0.8 = 800kW
解析：
（1）根据额定电流公式计算一次侧和二次侧额定电流。
（2）利用有功功率公式P = SNcosφ计算有功功率。
2. 一台异步电动机，额定功率PN = 10kW，额定电压UN = 380V，额定电流IN = 20A，额定转速nN = 980r/min，求：
（1）该电动机的极对数p；
（2）额定转差率sN。
答案：
（1）同步转速n0 = 1000r/min（根据异步电动机转速与极对数关系，50Hz时常见同步转速），由n0 = 60f/p，可得p = 60f/n0 = 60×50/1000 = 3极对数
（2）转差率sN=(n0 - nN)/n0=(1000 - 980)/1000 = 0.02
解析：
（1）先确定同步转速，再根据公式计算极对数。
（2）根据转差率公式计算额定转差率。

五、论述题（15分）
论述提高电力系统功率因数的意义及方法。
答案：提高电力系统功率因数具有重要意义。一方面，可减少线路损耗。在输送相同有功功率时，功率因数提高，线路电流减小，根据焦耳定律，线路损耗与电流平方成正比，从而降低了线路损耗，节约了电能。另一方面，能提高设备利用率。在电源容量一定时，功率因数提高，可使设备能够输出更多的有功功率，充分发挥设备的潜力。
提高电力系统功率因数的方法主要有：
（1）合理选择电动机等用电设备，选用功率因数高的设备，减少无功功率消耗。
（2）采用并联电容器补偿无功功率。在感性负载两端并联电容器，利用电容器的容性无功功率补偿感性负载的感性无功功率，提高功率因数。
（3）同步电动机进相运行。同步电动机在过激状态下运行时向电网输送感性无功功率，而在进相运行时可吸收电网的感性无功功率，提高电网功率因数。
（4）采用无功功率补偿装置，如静止无功补偿器等，能快速、灵活地调节无功功率，稳定系统电压，提高功率因数。
解析：先阐述提高功率因数对减少线路损耗和提高设备利用率的意义，然后详细介绍提高功率因数的多种方法，包括设备选择、并联电容器、同步电动机进相运行及无功功率补偿装置等方面。
