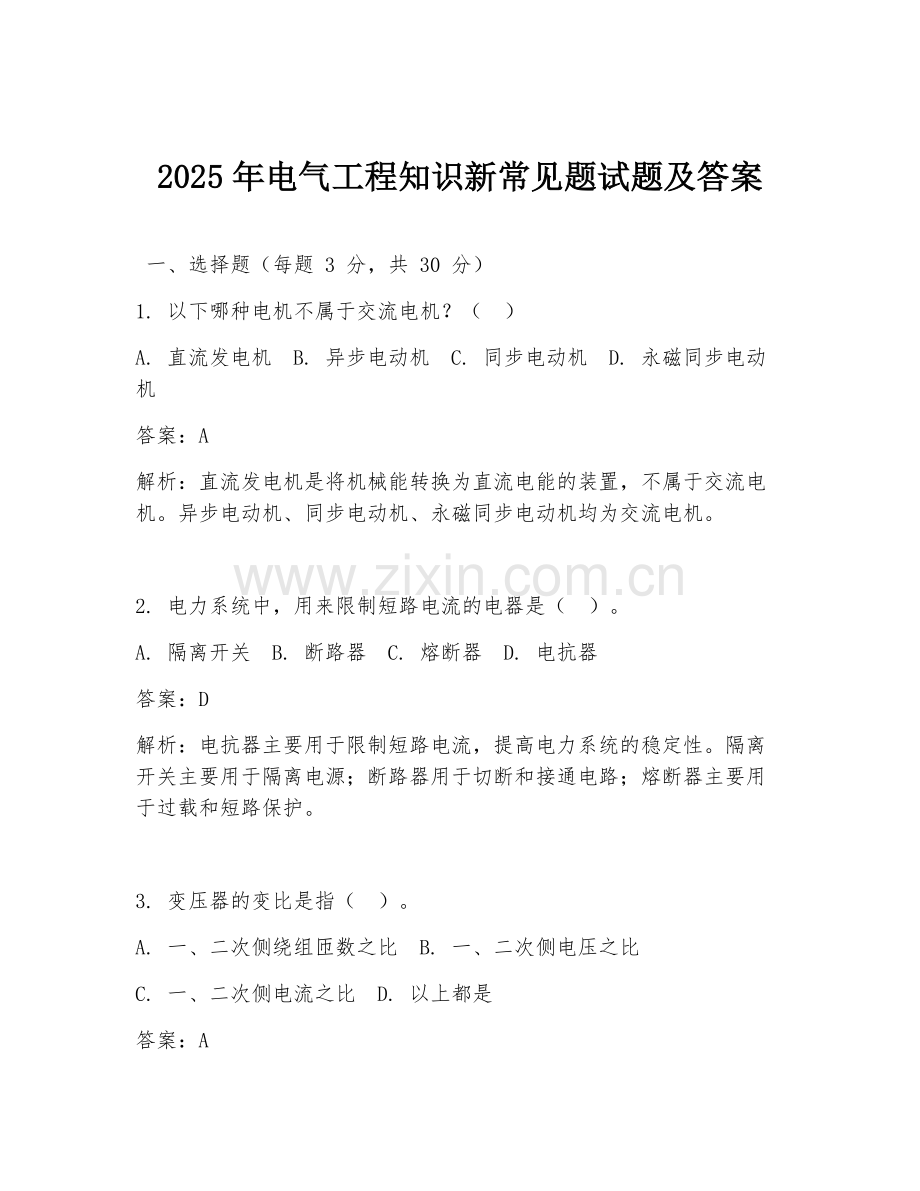

2025年电气工程知识新常见题试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种电机不属于交流电机？（ ）
A. 直流发电机 B. 异步电动机 C. 同步电动机 D. 永磁同步电动机
答案：A
解析：直流发电机是将机械能转换为直流电能的装置，不属于交流电机。异步电动机、同步电动机、永磁同步电动机均为交流电机。

2. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关 B. 断路器 C. 熔断器 D. 电抗器
答案：D
解析：电抗器主要用于限制短路电流，提高电力系统的稳定性。隔离开关主要用于隔离电源；断路器用于切断和接通电路；熔断器主要用于过载和短路保护。

3. 变压器的变比是指（ ）。
A. 一、二次侧绕组匝数之比 B. 一、二次侧电压之比
C. 一、二次侧电流之比 D. 以上都是
答案：A

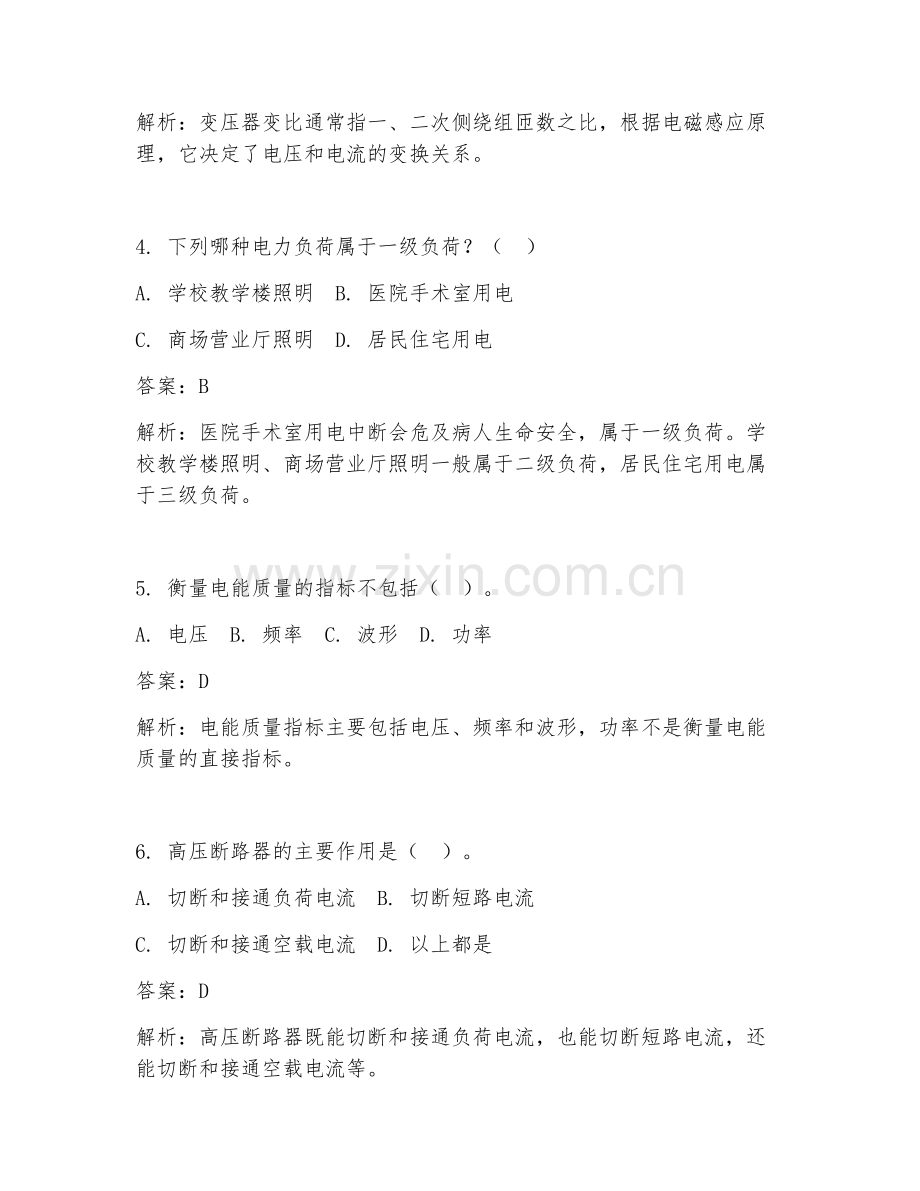

解析：变压器变比通常指一、二次侧绕组匝数之比，根据电磁感应原理，它决定了电压和电流的变换关系。

4. 下列哪种电力负荷属于一级负荷？（ ）
A. 学校教学楼照明 B. 医院手术室用电
C. 商场营业厅照明 D. 居民住宅用电
答案：B
解析：医院手术室用电中断会危及病人生命安全，属于一级负荷。学校教学楼照明、商场营业厅照明一般属于二级负荷，居民住宅用电属于三级负荷。

5. 衡量电能质量的指标不包括（ ）。
A. 电压 B. 频率 C. 波形 D. 功率
答案：D
解析：电能质量指标主要包括电压、频率和波形，功率不是衡量电能质量的直接指标。

6. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通空载电流 D. 以上都是
答案：D
解析：高压断路器既能切断和接通负荷电流，也能切断短路电流，还能切断和接通空载电流等。

7. 电力系统中性点接地方式中，属于大接地电流系统的是（ ）。
A. 中性点不接地系统 B. 中性点经消弧线圈接地系统
C. 中性点直接接地系统 D. 中性点经电阻接地系统
答案：C
解析：中性点直接接地系统发生单相接地故障时，接地电流很大，属于大接地电流系统。中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统接地电流相对较小，属于小接地电流系统。

8. 异步电动机的转差率 s 的计算公式为（ ）。
A. s=(n0 - n)/n0 B. s=(n - n0)/n0 C. s=(n0 - n)/n D. s=(n - n0)/n
答案：A
解析：转差率 s 是异步电动机的重要参数，用于描述电动机的运行状态，其计算公式为 s=(n0 - n)/n0，其中 n0 为同步转速，n 为转子转速。

9. 电力线路按结构可分为（ ）。
A. 架空线路和电缆线路 B. 输电线路和配电线路
C. 高压线路和低压线路 D. 单回线路和双回线路
答案：A
解析：电力线路按结构分为架空线路和电缆线路。输电线路和配电线路是按功能分类；高压线路和低压线路是按电压等级分类；单回线路和双回线路是按回路数分类。

10. 以下哪种保护不属于电力变压器的主保护？（ ）
A. 过电流保护 B. 差动保护 C. 瓦斯保护 D. 纵联差动保护
答案：A
解析：过电流保护一般作为电力变压器的后备保护，差动保护、瓦斯保护、纵联差动保护属于主保护。

二、填空题（每题 2 分，共 20 分）
1. 电力系统由发电、输电、（ ）、用电四个环节组成。
答案：变电
解析：电力系统的基本组成环节包括发电、输电、变电、用电，变电环节起到改变电压等级的作用。

2. 发电机的额定功率因数一般为（ ）。
答案：0.8 或 0.85
解析：发电机的额定功率因数通常在 0.8 到 0.85 之间，它反映了发电机对电能的利用效率。

3. 变压器的铁芯采用（ ）材料制成，以减少磁滞和涡流损耗。
答案：硅钢片
解析：硅钢片具有较低的磁滞和涡流损耗，是制作变压器铁芯的理想材料。

4. 高压隔离开关的主要作用是隔离电源，保证检修安全，它（ ）切断负荷电流和短路电流。
答案：不能
解析：高压隔离开关没有灭弧能力，不能切断负荷电流和短路电流，只能在无电流情况下进行分合闸操作。

5. 电力系统的中性点运行方式有中性点直接接地、中性点不接地和（ ）接地等。
答案：中性点经消弧线圈
解析：这三种是常见的电力系统中性点运行方式，不同方式有不同的特点和应用场景。

6. 异步电动机的调速方法有改变极对数调速、变频调速和（ ）调速。
答案：改变转差率
解析：改变转差率调速是异步电动机常见的调速方法之一，包括调压调速、转子串电阻调速等。

7. 电力线路的损耗主要包括（ ）损耗和介质损耗。
答案：电阻
解析：电阻损耗是电力线路损耗的主要部分，与线路电阻和电流大小有关。

8. 继电保护装置应满足可靠性、选择性、（ ）和速动性的要求。
答案：灵敏性
解析：这四个要求是继电保护装置的基本性能指标，缺一不可。

9. 高压开关柜按结构形式可分为固定式和（ ）式。
答案：手车
解析：手车式高压开关柜具有检修方便、灵活性高等优点。

10. 电力变压器的冷却方式有自然冷却、风冷和（ ）冷却。
答案：水冷
解析：水冷是电力变压器的一种冷却方式，能有效带走热量，保证变压器正常运行。

三、简答题（每题 10 分，共 30 分）
1. 简述电力系统短路的危害。
答案：
（1）短路电流会使电气设备发热，甚至损坏设备绝缘。短路时电流大幅增加，会产生过多热量，可能烧毁电气设备。
（2）短路电流产生的电动力会损坏电气设备的机械部件。强大的电动力可能使设备变形、移位等。
（3）短路会引起系统电压大幅下降，影响用户的正常用电。
（4）短路时可能破坏电力系统的稳定运行，导致大面积停电。
（5）不对称短路会产生不平衡电流，对通信线路等产生干扰。
解析：短路是电力系统中较为严重的故障，会对设备、系统运行和用户用电等方面造成诸多危害，所以要采取各种措施来防止短路的发生和快速切除短路故障。

2. 说明异步电动机的工作原理。
答案：异步电动机的定子绕组通入三相交流电后，会产生旋转磁场。转子绕组由于与旋转磁场存在相对运动，根据电磁感应原理，转子绕组中会感应出电动势和电流。感应电流与旋转磁场相互作用，产生电磁力，推动转子沿着旋转磁场的方向转动。由于转子转速始终低于旋转磁场的同步转速，存在转差率，所以称为异步电动机。
解析：异步电动机的工作基于电磁感应和电磁力的作用，转差率是其重要特性，决定了电动机的运行状态和性能。

3. 阐述电力系统中无功功率平衡的重要性。
答案：无功功率平衡对电力系统至关重要。无功功率不足会导致系统电压下降，影响电气设备的正常运行，如使电动机的转矩减小、发热增加，影响照明设备的发光效率等。无功功率不平衡还会增加线路损耗，降低电力系统的经济性。同时，无功功率的不合理分布会使电网电压分布不均匀，影响电能质量。保持无功功率平衡能保证电力系统稳定运行，提高电能质量，降低运行成本。
解析：无功功率平衡直接关系到电力系统的电压、设备运行、经济性和电能质量等多个方面，是电力系统正常运行的关键因素之一。

四、计算题（每题 10 分，共 20 分）
1. 一台三相异步电动机，额定功率 Pn = 10kW，额定电压 Un = 380V，额定功率因数 cosφn = 0.85，额定效率 ηn = 0.9，求该电动机的额定电流 In。
答案：
根据公式 Pn = √3UnIncosφnηn，可得：
In = Pn / (√3Uncosφnηn)
代入数据：
In = 10000 / (√3×380×0.85×0.9) ≈ 19.9A
解析：利用三相异步电动机额定功率、电压、功率因数和效率之间的关系公式，通过已知数据计算出额定电流。

2. 某电力变压器的变比 k = 10，一次侧电压 U1 = 10kV，二次侧负载电阻 R = 20Ω，求二次侧电压 U2 和二次侧电流 I2。
答案：
由变比公式 k = U1 / U2，可得：
U2 = U1 / k = 10000 / 10 = 1000V
根据欧姆定律 I2 = U2 / R，可得：
I2 = 1000 / 20 = 50A
解析：先根据变比求出二次侧电压，再利用欧姆定律求出二次侧电流。

五、综合题（20 分）
某工厂有一台 1000kVA 的电力变压器，其一次侧电压为 10kV，二次侧电压为 0.4kV。已知该变压器的空载损耗 P0 = 1.5kW，短路损耗 Pk = 15kW，负载功率因数 cosφ = 0.8。试求：
（1）变压器在额定负载时的效率 η。
（2）当负载增加到 80%额定负载时的效率 η'。
答案：
（1）额定负载时：
额定电流 I2n = Sn / (√3U2n) = 1000000 / (√3×400) ≈ 1443.4A
负载损耗 Pk' = Pk(I2 / I2n)² = 15×1² = 15kW
输出功率 P2 = Sncosφ = 1000×0.8 = 800kW
输入功率 P1 = P2 + P0 + Pk' = 800 + 1.5 + 15 = 816.5kW
效率 η = P2 / P1 = 800 / 816.5 ≈ 0.98
（2）80%额定负载时：
负载电流 I2 = 0.8I2n
负载损耗 Pk'' = Pk(I2 / I2n)² = 15×0.8² = 9.6kW
输出功率 P2' = 0.8Sncosφ = 0.8×1000×0.8 = 640kW
输入功率 P1' = P2' + P0 + Pk'' = 640 + 1.5 + 9.6 = 651.1kW
效率 η' = P2' / P1' = 640 / 651.1 ≈ 0.983
解析：
（1）首先求出额定负载时的负载电流，进而得到负载损耗，再根据输出功率、输入功率的计算公式求出输入功率，最后计算效率。
（2）对于 80%额定负载时，同样先求出负载电流和负载损耗，然后计算输出功率和输入功率，从而得出效率。通过比较不同负载情况下的效率，可了解变压器在不同工况下的运行性能。
