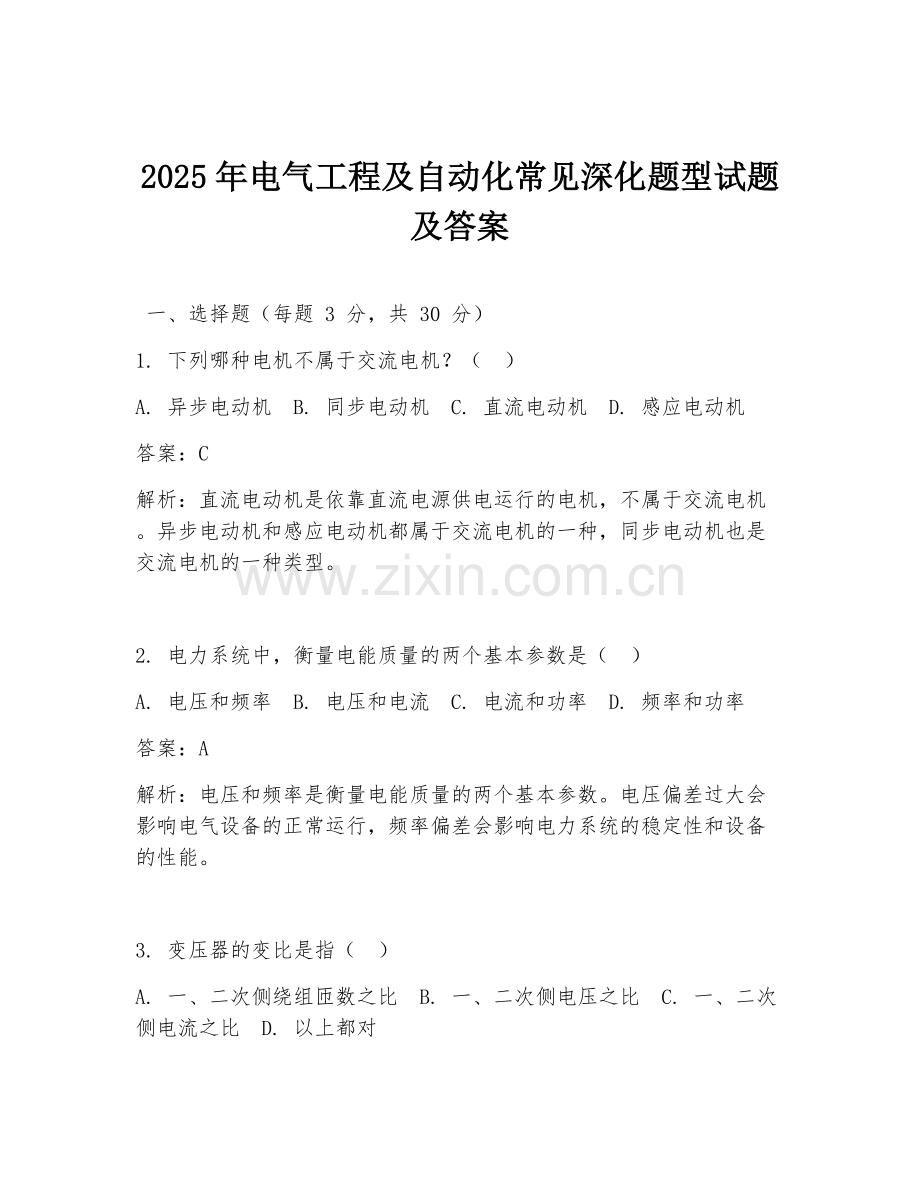

2025年电气工程及自动化常见深化题型试题及答案

一、选择题（每题 3 分，共 30 分）
1. 下列哪种电机不属于交流电机？（ ）
A. 异步电动机 B. 同步电动机 C. 直流电动机 D. 感应电动机
答案：C
解析：直流电动机是依靠直流电源供电运行的电机，不属于交流电机。异步电动机和感应电动机都属于交流电机的一种，同步电动机也是交流电机的一种类型。

2. 电力系统中，衡量电能质量的两个基本参数是（ ）
A. 电压和频率 B. 电压和电流 C. 电流和功率 D. 频率和功率
答案：A
解析：电压和频率是衡量电能质量的两个基本参数。电压偏差过大会影响电气设备的正常运行，频率偏差会影响电力系统的稳定性和设备的性能。

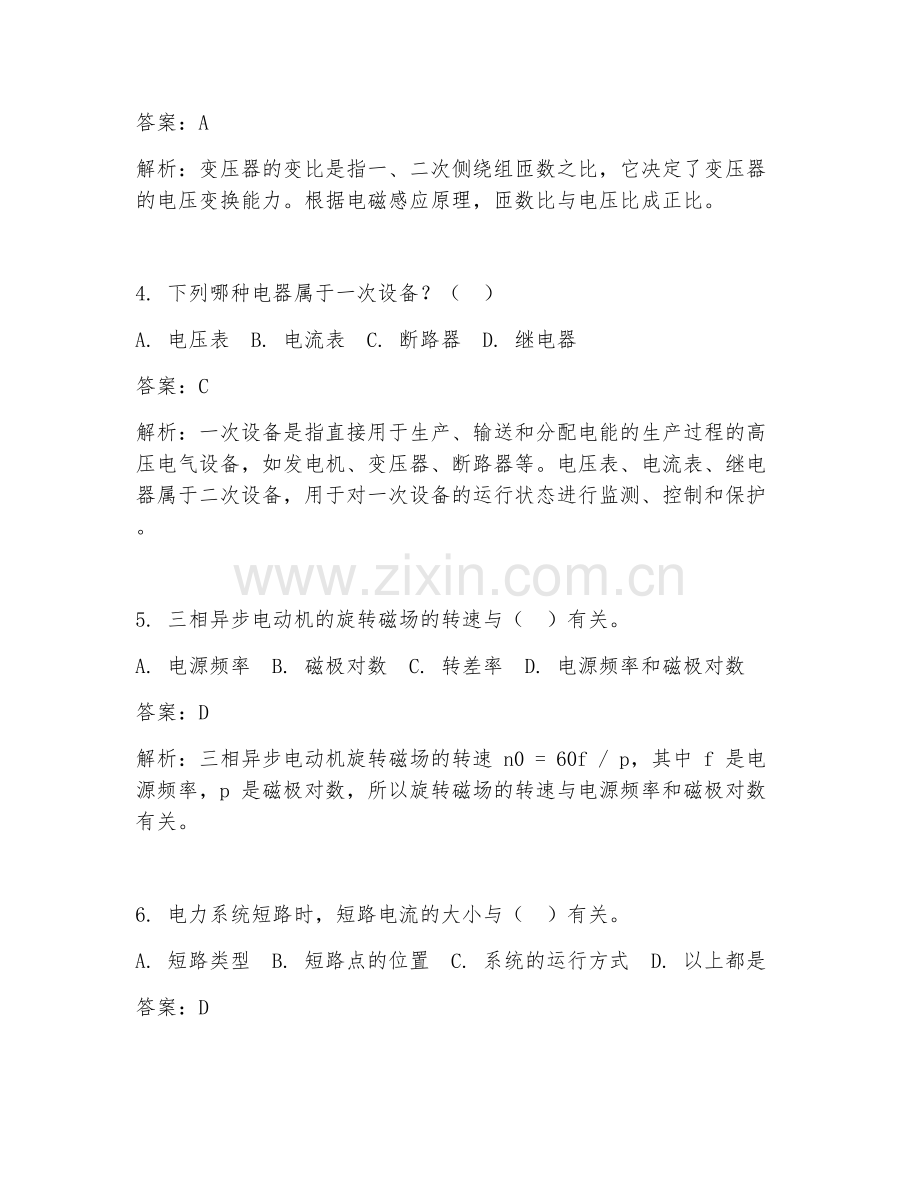

3. 变压器的变比是指（ ）
A. 一、二次侧绕组匝数之比 B. 一、二次侧电压之比 C. 一、二次侧电流之比 D. 以上都对
答案：A
解析：变压器的变比是指一、二次侧绕组匝数之比，它决定了变压器的电压变换能力。根据电磁感应原理，匝数比与电压比成正比。

4. 下列哪种电器属于一次设备？（ ）
A. 电压表 B. 电流表 C. 断路器 D. 继电器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，如发电机、变压器、断路器等。电压表、电流表、继电器属于二次设备，用于对一次设备的运行状态进行监测、控制和保护。

5. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. 电源频率和磁极对数
答案：D
解析：三相异步电动机旋转磁场的转速 n0 = 60f / p，其中 f 是电源频率，p 是磁极对数，所以旋转磁场的转速与电源频率和磁极对数有关。

6. 电力系统短路时，短路电流的大小与（ ）有关。
A. 短路类型 B. 短路点的位置 C. 系统的运行方式 D. 以上都是
答案：D
解析：短路电流的大小与短路类型（如三相短路、两相短路等）、短路点的位置以及系统的运行方式（如电源容量、网络结构等）都有关系。不同的短路类型和短路点位置会导致不同的短路阻抗，从而影响短路电流大小，系统运行方式不同，电源提供的短路电流能力也不同。

7. 下列哪种保护属于主保护？（ ）
A. 过电流保护 B. 差动保护 C. 过负荷保护 D. 零序保护
答案：B
解析：差动保护能够快速、灵敏地反应被保护元件的内部故障，是一种主保护。过电流保护、过负荷保护和零序保护通常作为后备保护，用于在主保护拒动时动作。

8. 自动重合闸装置的作用是（ ）
A. 提高供电可靠性 B. 提高电力系统稳定性 C. 纠正断路器误跳闸 D. 以上都是
答案：D
解析：自动重合闸装置可以在输电线路发生短暂故障后，自动将断路器重新合闸，恢复供电，提高了供电可靠性。同时，对于一些因暂态故障引起的系统不稳定，重合闸有助于恢复系统稳定运行，还能纠正断路器误跳闸的情况。

9. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流 B. 切断短路电流 C. 切断和接通空载电流 D. 以上都是
答案：D
解析：高压断路器能够在正常运行时切断和接通负荷电流，在发生短路故障时切断短路电流，还可以切断和接通空载电流，如空载变压器、空载线路等。

10. 电力系统中性点接地方式有多种，其中中性点不接地系统发生单相接地时，（ ）
A. 接地电流很大 B. 三相线电压仍能保持对称 C. 故障相电流为零 D. 非故障相电流为零
答案：B
解析：中性点不接地系统发生单相接地时，接地电流很小，三相线电压仍能保持对称，故障相接地电流为电容电流，非故障相电流会增大。

二、填空题（每题 3 分，共 15 分）
1. 电力系统是由发电、输电、（ ）和用电等环节组成的整体。
答案：变电、配电
解析：电力系统的基本组成环节包括发电、输电、变电、配电和用电，变电环节实现电压等级的变换，配电环节将电能分配到各个用户。

2. 变压器的损耗包括（ ）和铜损。
答案：铁损
解析：变压器的损耗主要有铁损和铜损。铁损是由于铁芯中的磁通变化产生的损耗，与电压和频率有关；铜损是由于绕组电阻产生的损耗，与电流大小有关。

3. 异步电动机的调速方法有改变（ ）、改变转差率和改变磁极对数三种。
答案：电源频率
解析：改变电源频率可以改变异步电动机的同步转速，从而实现调速；改变转差率可以通过串电阻、调压等方式实现；改变磁极对数则是通过改变定子绕组的连接方式来实现。

4. 电力系统的无功电源主要有（ ）、同步调相机、静止无功补偿器和并联电容器等。
答案：发电机
解析：发电机是电力系统最基本的无功电源，它可以通过调节励磁电流来发出或吸收无功功率。同步调相机、静止无功补偿器和并联电容器等也是常用的无功补偿设备。

5. 继电保护装置应满足（ ）、选择性、速动性和灵敏性四个基本要求。
答案：可靠性
解析：可靠性是继电保护装置的首要要求，包括安全性和信赖性，即保护装置应在规定的条件下和规定的时间内完成规定的保护功能，不拒动也不误动。选择性要求保护装置能准确地切除故障元件；速动性要求快速切除故障，减少故障影响；灵敏性要求保护装置对故障有足够的反应能力。

三、简答题（每题 10 分，共 30 分）
1. 简述电力系统的电压调整方法。
答案：
- 改变发电机端电压：通过调节发电机的励磁电流来改变发电机的端电压，从而实现对系统电压的调整。
- 改变变压器变比：对于有载调压变压器，可以通过改变分接头位置来改变变压器变比，进而调整电压。
- 并联补偿无功功率：利用并联电容器、同步调相机、静止无功补偿器等无功补偿设备，向系统中注入无功功率，提高系统电压。
- 串联补偿：在输电线路上串联电容器或电抗器，改变线路的电抗，从而调整线路电压分布。

解析：电力系统电压调整是维持系统电压稳定的重要措施。改变发电机端电压是最基本的方法，直接影响系统电压水平。改变变压器变比可针对局部电压进行调整。并联补偿无功功率能有效提高系统的无功平衡能力，进而提升电压。串联补偿则侧重于改善线路的电压分布情况。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机的定子绕组通入三相交流电后，会产生一个旋转磁场。转子绕组在旋转磁场中会感应出电动势和电流，转子电流与旋转磁场相互作用产生电磁力，推动转子沿着旋转磁场的方向旋转。由于转子的转速总是低于旋转磁场的转速，存在转差率，所以称为异步电动机。

解析：三相异步电动机基于电磁感应原理工作。定子三相交流电产生旋转磁场是关键，转子绕组在磁场中感应电流，进而产生电磁力驱动转子转动，转差率的存在是异步电动机区别于同步电动机的重要特征。

3. 简述电力系统短路的危害。
答案：
- 短路电流会产生很大的电动力，可能损坏电气设备的载流部分，如导线、母线等。
- 短路会引起系统电压大幅下降，影响用户的正常用电，甚至导致设备无法正常运行。
- 短路电流通过设备时会产生热效应，可能使设备绝缘损坏，引发火灾等事故。
- 短路会破坏电力系统的稳定运行，可能导致系统解列，造成大面积停电。

解析：电力系统短路是一种严重的故障状态。强大的短路电流产生的电动力和热效应会直接损坏设备，电压下降影响用户用电，还可能引发一系列安全事故，破坏系统稳定运行，造成停电等严重后果。

四、计算题（每题 10 分，共 15 分）
1. 一台三相异步电动机，额定功率 P = 10kW，额定电压 U = 380V，额定功率因数 cosφ = 0.85，额定效率 η = 0.9，求该电动机的额定电流。
答案：根据公式 P = √3UIcosφη，可得 I = P / (√3Ucosφη)。将 P = 10kW，U = 380V，cosφ = 0.85，η = 0.9 代入公式，I = 10000 / (√3×380×0.85×0.9) ≈ 20.9A。

解析：本题利用三相异步电动机的功率计算公式，已知功率、电压、功率因数和效率，通过公式变形求解额定电流。

五、论述题（20 分）
论述电力系统继电保护的重要性以及对继电保护装置的基本要求。
答案：电力系统继电保护的重要性体现在以下几个方面：
- 快速切除故障：能迅速切断故障元件，减少故障对设备和系统的损坏，防止故障扩大。
- 保证电力系统安全稳定运行：维持系统的正常运行方式，避免因故障导致系统瓦解。
- 提高供电可靠性：确保用户的连续供电，减少停电时间和次数。
- 保护电气设备：防止设备因过电流、过电压等故障而损坏。

对继电保护装置的基本要求包括：
- 可靠性：包括安全性和信赖性，即保护装置应在规定条件和时间内准确完成保护功能，不拒动也不误动。
- 选择性：能准确判断故障元件，仅切除故障元件，保证非故障部分正常运行。
- 速动性：快速切除故障，减少故障持续时间，降低对系统的影响。
- 灵敏性：对各种故障有足够的反应能力，能可靠动作。

解析：电力系统继电保护对于保障系统安全、稳定、可靠运行至关重要。快速切除故障可避免设备损坏和系统瓦解，提高供电可靠性。而对继电保护装置的各项基本要求是确保其有效发挥作用的关键，可靠性是基础，选择性、速动性和灵敏性相互配合，共同保障电力系统的正常运行。
