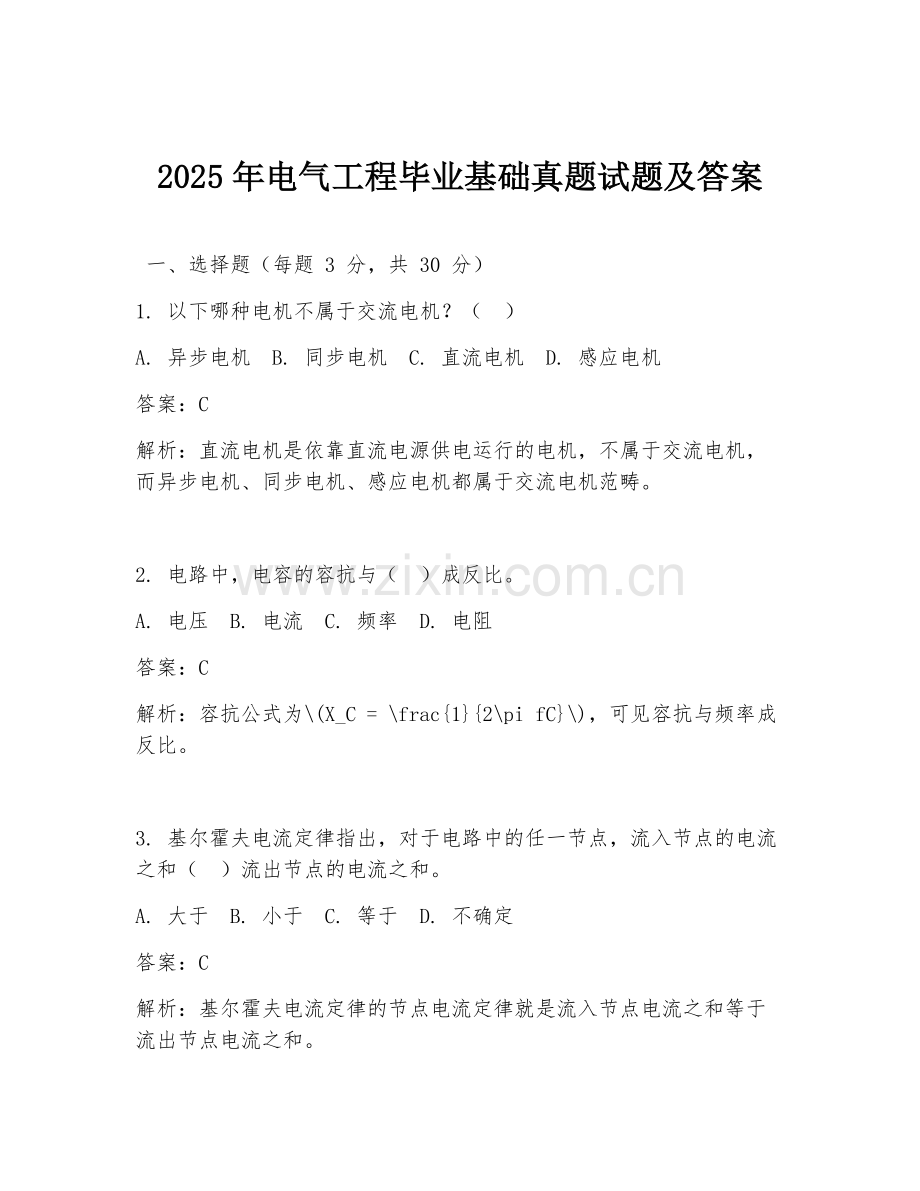

2025年电气工程毕业基础真题试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种电机不属于交流电机？（ ）
A. 异步电机 B. 同步电机 C. 直流电机 D. 感应电机
答案：C
解析：直流电机是依靠直流电源供电运行的电机，不属于交流电机，而异步电机、同步电机、感应电机都属于交流电机范畴。

2. 电路中，电容的容抗与（ ）成反比。
A. 电压 B. 电流 C. 频率 D. 电阻
答案：C
解析：容抗公式为\(X_C = \frac{1}{2\pi fC}\)，可见容抗与频率成反比。

3. 基尔霍夫电流定律指出，对于电路中的任一节点，流入节点的电流之和（ ）流出节点的电流之和。
A. 大于 B. 小于 C. 等于 D. 不确定
答案：C
解析：基尔霍夫电流定律的节点电流定律就是流入节点电流之和等于流出节点电流之和。

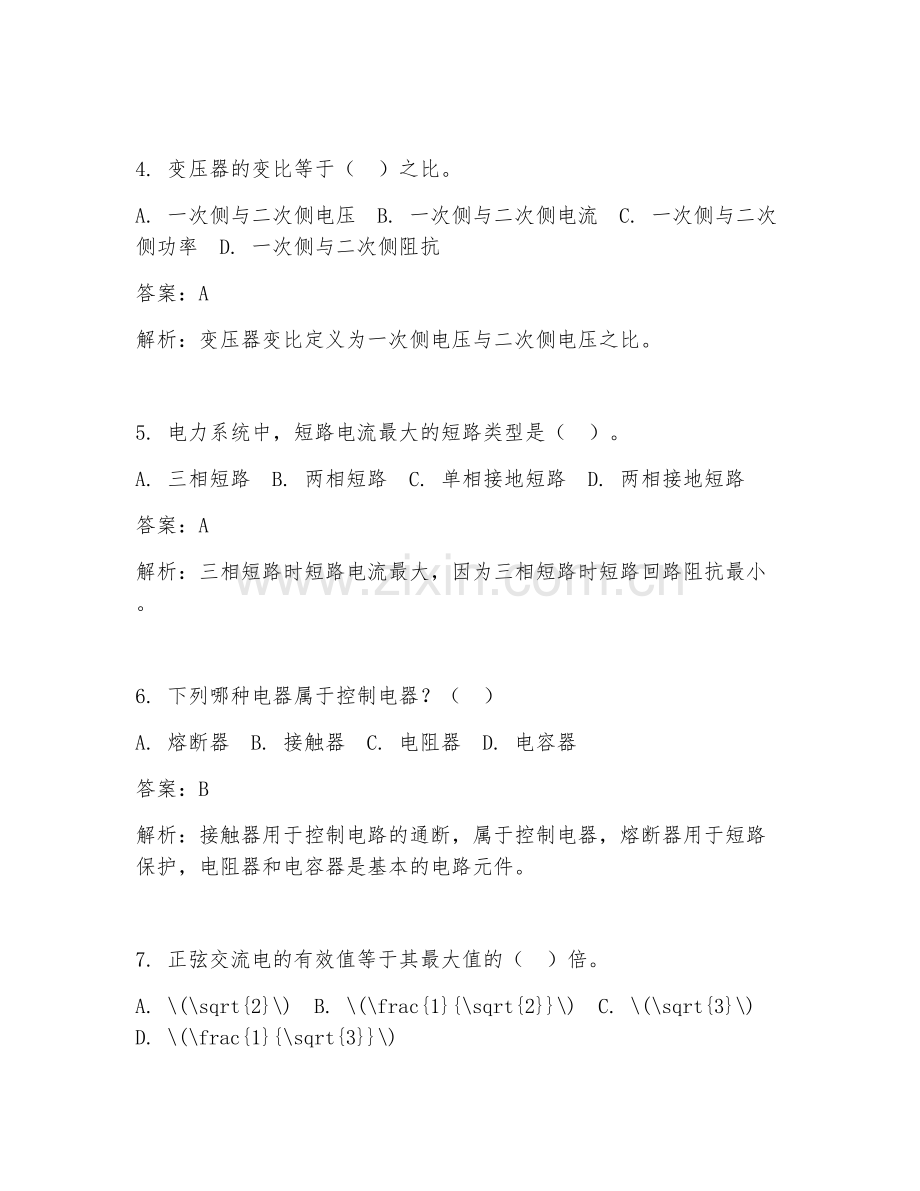

4. 变压器的变比等于（ ）之比。
A. 一次侧与二次侧电压 B. 一次侧与二次侧电流 C. 一次侧与二次侧功率 D. 一次侧与二次侧阻抗
答案：A
解析：变压器变比定义为一次侧电压与二次侧电压之比。

5. 电力系统中，短路电流最大的短路类型是（ ）。
A. 三相短路 B. 两相短路 C. 单相接地短路 D. 两相接地短路
答案：A
解析：三相短路时短路电流最大，因为三相短路时短路回路阻抗最小。

6. 下列哪种电器属于控制电器？（ ）
A. 熔断器 B. 接触器 C. 电阻器 D. 电容器
答案：B
解析：接触器用于控制电路的通断，属于控制电器，熔断器用于短路保护，电阻器和电容器是基本的电路元件。

7. 正弦交流电的有效值等于其最大值的（ ）倍。
A. \(\sqrt{2}\) B. \(\frac{1}{\sqrt{2}}\) C. \(\sqrt{3}\) D. \(\frac{1}{\sqrt{3}}\)
答案：B
解析：正弦交流电有效值与最大值关系为\(I=\frac{I_m}{\sqrt{2}}\)，\(U=\frac{U_m}{\sqrt{2}}\)。

8. 电机的效率等于（ ）之比。
A. 输出功率与输入功率 B. 输入功率与输出功率 C. 有功功率与无功功率 D. 无功功率与有功功率
答案：A
解析：电机效率定义为输出功率与输入功率之比。

9. 电力系统的中性点运行方式不包括（ ）。
A. 直接接地 B. 不接地 C. 经消弧线圈接地 D. 经电阻接地
答案：D
解析：电力系统中性点运行方式主要有直接接地、不接地、经消弧线圈接地等，经电阻接地不属于主要的中性点运行方式分类。

10. 以下哪种保护属于主保护？（ ）
A. 过电流保护 B. 过电压保护 C. 差动保护 D. 零序保护
答案：C
解析：差动保护能够快速、灵敏地反应被保护设备内部的故障，属于主保护，过电流保护、过电压保护、零序保护一般作为后备保护。

二、填空题（每题 3 分，共 15 分）
1. 电路由电源、负载、（ ）和开关组成。
答案：中间环节
解析：电路基本组成包括电源提供电能，负载消耗电能，中间环节连接两者并起到传输和分配电能等作用，开关用于控制电路通断。

2. 三相异步电动机的调速方法有（ ）调速、变转差率调速和变极调速。
答案：变频
解析：三相异步电动机调速方法主要有这三种方式。

3. 电力变压器的主要功能是变换电压、变换电流和（ ）。
答案：变换阻抗
解析：变压器通过电磁感应原理实现电压、电流变换，同时实现阻抗变换。

4. 对称三相电路中，线电压与相电压的关系是\(U_{线}=（ ）U_{相}\)。
答案：\(\sqrt{3}\)
解析：对称三相电路线电压与相电压大小关系为\(U_{线}=\sqrt{3}U_{相}\)，相位上相差 30°。

5. 电力系统的无功电源主要有（ ）、同步调相机、静止无功补偿器等。
答案：同步发电机
解析：同步发电机除了发出有功功率外，还能发出无功功率，是电力系统重要的无功电源之一。

三、简答题（每题 10 分，共 30 分）
1. 简述基尔霍夫电压定律的内容，并举例说明其应用。
答案：基尔霍夫电压定律指出，在集总参数电路中，任一时刻，沿任一闭合回路，各段电压的代数和恒等于零。例如在一个简单的串联电路中，电源电压\(U\)，电阻\(R_1\)、\(R_2\)两端电压分别为\(U_1\)、\(U_2\)，根据基尔霍夫电压定律\(U = U_1 + U_2\)。在实际电路分析中，利用该定律可以求解电路中各元件的电压。
解析：基尔霍夫电压定律是电路分析的重要基础定律，通过对闭合回路电压关系的确定，能帮助我们分析电路的电压分布等情况。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场作用下感应出电动势和电流，转子电流与旋转磁场相互作用产生电磁力，从而使转子转动。由于转子转速始终低于旋转磁场转速，存在转差率，所以称为异步电动机。
解析：理解三相异步电动机工作原理是掌握其运行特性等知识的关键，通过电磁相互作用实现电能到机械能的转换。

3. 简述电力系统的稳定性及其分类。
答案：电力系统的稳定性是指电力系统在受到扰动后，能够自动恢复到原来的运行状态，或者过渡到新的稳定运行状态的能力。分为静态稳定性和暂态稳定性。静态稳定性是指电力系统在正常运行状态下，经受微小扰动后恢复到原运行状态的能力。暂态稳定性是指电力系统在受到大的扰动后，各发电机能否保持同步运行并过渡到新的或恢复到原来稳定运行状态的能力。
解析：电力系统稳定性对于保障电力可靠供应至关重要，不同类型稳定性针对不同扰动情况，是电力系统分析的重要内容。

四、计算题（每题 10 分，共 20 分）
1. 已知某电阻\(R = 10\Omega\)，接到电压\(U = 220V\)的电源上，求通过电阻的电流\(I\)以及电阻消耗的功率\(P\)。
答案：根据欧姆定律\(I=\frac{U}{R}\)，可得\(I=\frac{220}{10}=22A\)。电阻消耗的功率\(P = UI = 220×22 = 4840W\)。
解析：利用欧姆定律计算电流，再根据功率公式计算功率，这是电路基本计算内容。

2. 一台三相异步电动机，额定功率\(P_N = 10kW\)，额定电压\(U_N = 380V\)，额定功率因数\(\cos\varphi_N = 0.85\)，求电动机的额定电流\(I_N\)。
答案：根据公式\(P = \sqrt{3}U_{线}I_{线}\cos\varphi\)，可得\(I_N=\frac{P_N}{\sqrt{3}U_N\cos\varphi_N}=\frac{10000}{\sqrt{3}×380×0.85}\approx19.9A\)。
解析：通过功率公式变形来计算额定电流，在电机额定参数计算中经常用到。

五、综合分析题（15 分）
某工厂电力系统如图所示，有一台三相变压器\(T\)，其变比为\(10/0.4kV\)，二次侧接有一台三相异步电动机\(M\)和一些三相负载。已知变压器一次侧电压\(U_1 = 10kV\)，电动机额定功率\(P_{M}=5kW\)，额定电压\(U_{M}=0.4kV\)，额定功率因数\(\cos\varphi_{M}=0.8\)。负载为三相电阻性负载，总功率\(P_{L}=3kW\)。

（1）计算变压器二次侧电压\(U_2\)。
（2）计算电动机的额定电流\(I_{M}\)。
（3）计算变压器一次侧电流\(I_1\)。
（4）分析该电力系统的运行情况，若要提高功率因数，可以采取哪些措施？

答案：
（1）变压器变比\(k=\frac{U_1}{U_2}\)，已知\(U_1 = 10kV\)，\(k=\frac{10}{0.4}\)，则\(U_2 = 0.4kV\)。
（2）根据公式\(P = \sqrt{3}U_{线}I_{线}\cos\varphi\)，电动机额定电流\(I_{M}=\frac{P_{M}}{\sqrt{3}U_{M}\cos\varphi_{M}}=\frac{5000}{\sqrt{3}×400×0.8}\approx9.02A\)。
（3）变压器二次侧总电流\(I_2=\frac{P_{M}+P_{L}}{\sqrt{3}U_{2}\cos\varphi_{M}}=\frac{5000 + 3000}{\sqrt{3}×400×1}\approx14.43A\)（这里负载为电阻性负载，功率因数\(\cos\varphi = 1\)）。根据变比关系\(I_1=\frac{I_2}{k}=\frac{14.43}{\frac{10}{0.4}}\approx0.58A\)。
（4）该电力系统中，变压器将电压变换后为电动机和负载供电。电动机消耗电能并将其转换为机械能，负载消耗电能。若要提高功率因数，可以采取以下措施：在电动机两端并联电容器进行无功补偿；对负载进行合理的功率因数改善，如采用功率因数较高的设备等。
解析：通过对电力系统各部分参数的计算，了解系统运行情况，提高功率因数的措施对于降低电能损耗等具有重要意义。
