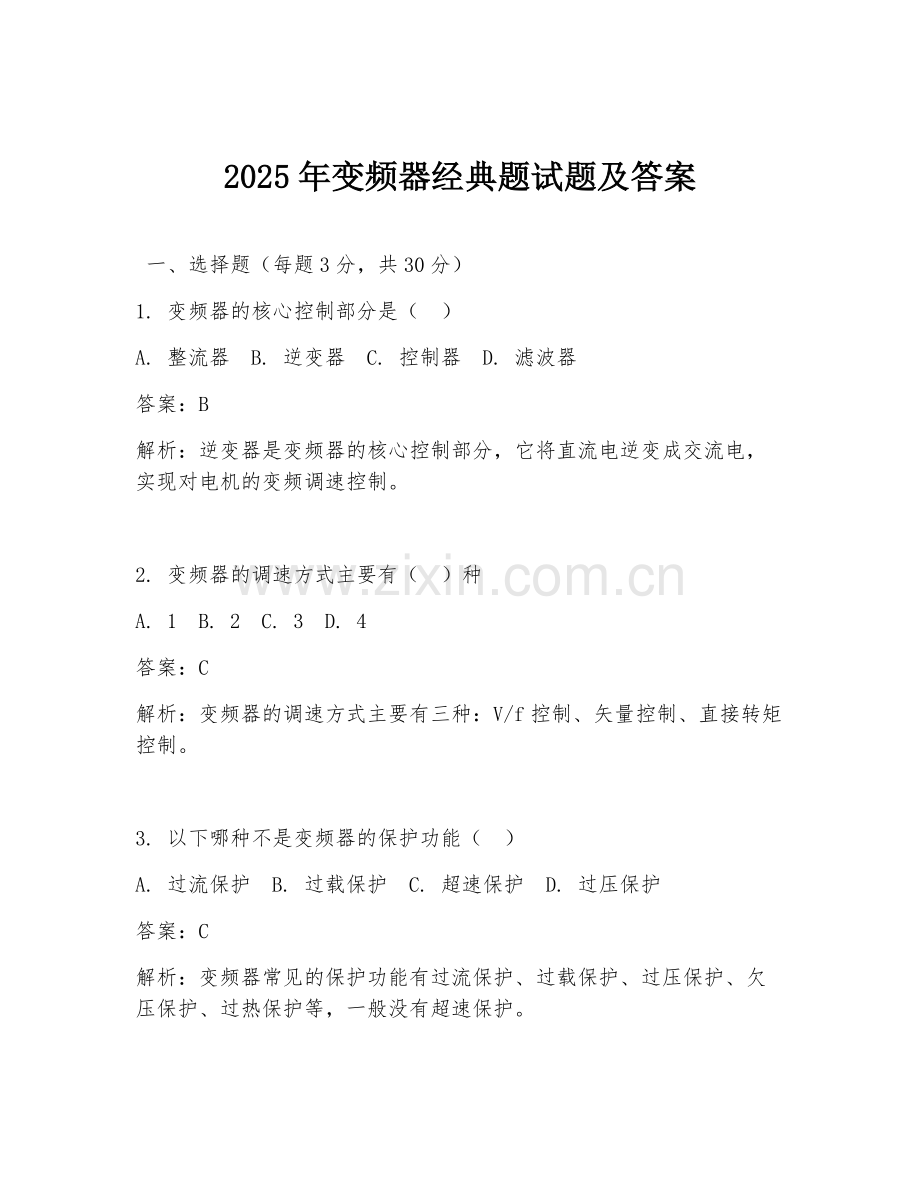

2025年变频器经典题试题及答案

一、选择题（每题3分，共30分）
1. 变频器的核心控制部分是（ ）
A. 整流器 B. 逆变器 C. 控制器 D. 滤波器
答案：B
解析：逆变器是变频器的核心控制部分，它将直流电逆变成交流电，实现对电机的变频调速控制。

2. 变频器的调速方式主要有（ ）种
A. 1 B. 2 C. 3 D. 4
答案：C
解析：变频器的调速方式主要有三种：V/f控制、矢量控制、直接转矩控制。

3. 以下哪种不是变频器的保护功能（ ）
A. 过流保护 B. 过载保护 C. 超速保护 D. 过压保护
答案：C
解析：变频器常见的保护功能有过流保护、过载保护、过压保护、欠压保护、过热保护等，一般没有超速保护。

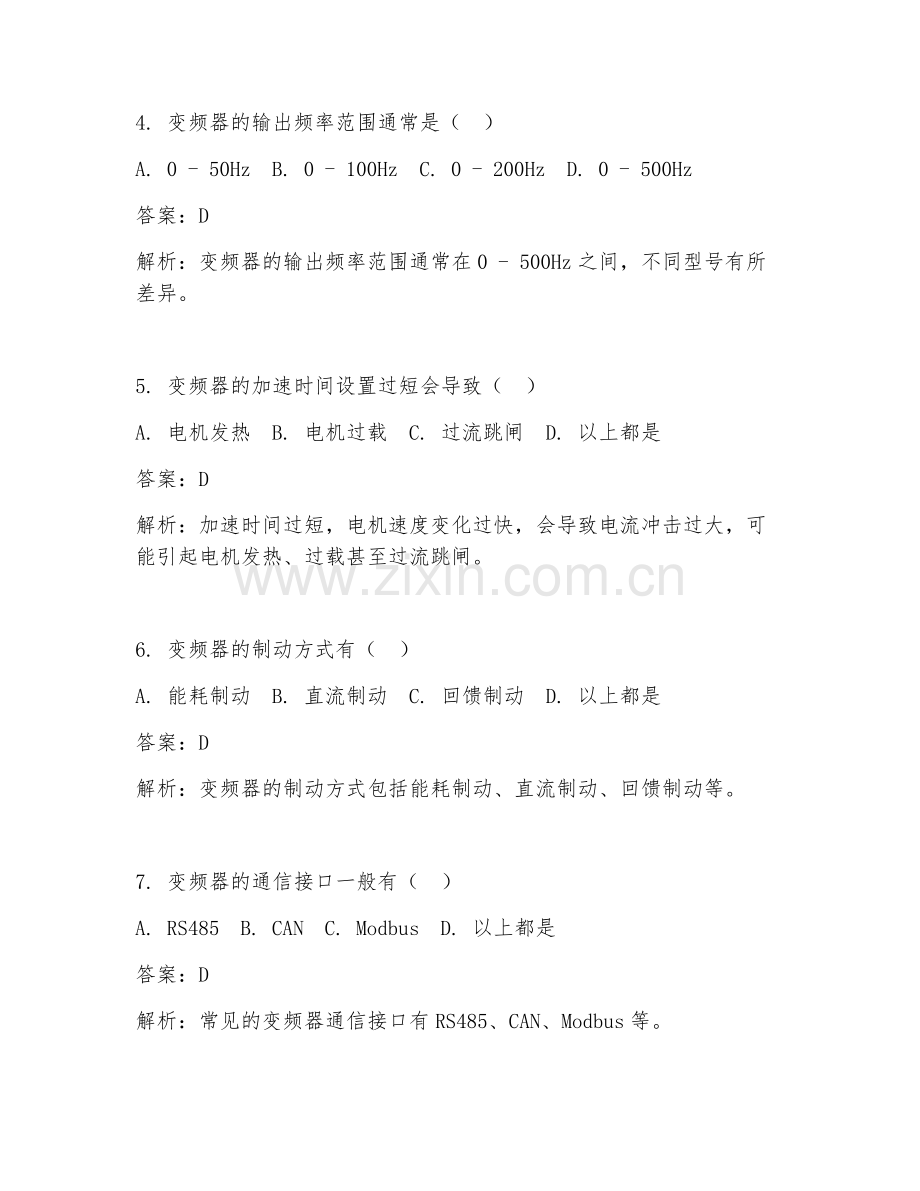

4. 变频器的输出频率范围通常是（ ）
A. 0 - 50Hz B. 0 - 100Hz C. 0 - 200Hz D. 0 - 500Hz
答案：D
解析：变频器的输出频率范围通常在0 - 500Hz之间，不同型号有所差异。

5. 变频器的加速时间设置过短会导致（ ）
A. 电机发热 B. 电机过载 C. 过流跳闸 D. 以上都是
答案：D
解析：加速时间过短，电机速度变化过快，会导致电流冲击过大，可能引起电机发热、过载甚至过流跳闸。

6. 变频器的制动方式有（ ）
A. 能耗制动 B. 直流制动 C. 回馈制动 D. 以上都是
答案：D
解析：变频器的制动方式包括能耗制动、直流制动、回馈制动等。

7. 变频器的通信接口一般有（ ）
A. RS485 B. CAN C. Modbus D. 以上都是
答案：D
解析：常见的变频器通信接口有RS485、CAN、Modbus等。

8. 以下哪种负载不适合用变频器调速（ ）
A. 恒转矩负载 B. 恒功率负载 C. 风机泵类负载 D. 同步电机负载
答案：D
解析：同步电机一般不适合用变频器调速，通常采用其他特殊控制方式。

9. 变频器的参数设置中，P0010用于设置（ ）
A. 运行模式 B. 电机参数 C. 快速调试 D. 基本频率
答案：C
解析：P0010参数用于变频器的快速调试。

10. 变频器的安装环境温度一般要求在（ ）
A. 0 - 40℃ B. 5 - 45℃ C. 10 - 50℃ D. 15 - 55℃
答案：B
解析：变频器安装环境温度一般要求在5 - 45℃之间，以保证其正常运行。

二、填空题（每题3分，共15分）
1. 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，主要由（ ）、（ ）、（ ）组成。
答案：整流器、逆变器、控制器
解析：变频器基本组成包括将交流电整流为直流电的整流器，把直流电逆变成交流电的逆变器，以及对整个过程进行控制的控制器。

2. 变频器的V/f控制方式中，V代表（ ），f代表（ ）。
答案：电压、频率
解析：V/f控制即保持电压与频率成比例变化来调速。

3. 变频器的过载能力通常用（ ）来表示。
答案：过载倍数
解析：过载倍数体现了变频器能够承受的超过额定负载的能力。

4. 变频器的制动电阻作用是在（ ）时消耗能量，实现快速制动。
答案：能耗制动
解析：制动电阻在能耗制动过程中消耗电机回馈的能量，达到快速制动电机的目的。

5. 变频器的参数设置中，P0304用于设置（ ）。
答案：电机额定电压
解析：P0304参数专门用于设置电机的额定电压。

三、判断题（每题2分，共20分）
1. 变频器只能用于三相电机调速。（ ）
答案：错误
解析：变频器也可用于单相电机调速，只是应用场景相对三相电机调速有所不同。

2. 变频器的输出电压可以高于输入电压。（ ）
答案：错误
解析：变频器输出电压一般不会高于输入电压，其输出电压是根据设定的频率等参数进行调整的。

3. 矢量控制可以提高变频器的调速精度和动态性能。（ ）
答案：正确
解析：矢量控制通过对电机电流的矢量分析，能更精确地控制电机转矩，提高调速精度和动态性能。

4. 变频器的加速时间和减速时间可以设置为相同值。（ ）
答案：正确
解析：根据实际需求，加速时间和减速时间可以设置为相同，也可不同。

5. 变频器的过流保护是防止电流超过额定电流。（ ）
答案：正确
解析：过流保护就是当电流超过变频器或电机额定电流时，采取保护措施。

6. 变频器的通信功能只能用于监控参数，不能用于控制。（ ）
答案：错误
解析：变频器通信功能不仅可监控参数，还能通过通信实现远程控制等功能。

7. 风机泵类负载采用变频器调速节能效果明显。（ ）
答案：正确
解析：风机泵类负载转矩与转速平方成正比，采用变频器调速可根据实际需求调节转速，节能效果显著。

8. 变频器的基本频率就是电机的额定频率。（ ）
答案：正确
解析：基本频率通常设定为电机的额定频率，以此为基础进行频率调节。

9. 变频器的直流制动时间越长越好。（ ）
答案：错误
解析：直流制动时间过长会导致电机发热等问题，应根据实际情况合理设置。

10. 变频器的安装位置应避免阳光直射和潮湿环境。（ ）
答案：正确
解析：阳光直射和潮湿环境可能影响变频器性能和寿命，应避免。

四、简答题（每题10分，共20分）
1. 简述变频器的工作原理。
答案：变频器首先通过整流器将工频交流电转换为直流电，然后利用逆变器将直流电逆变成频率和电压可变的交流电，通过控制器根据设定的参数对逆变器进行控制，从而实现对电机输出频率和电压的调节，达到调速的目的。同时，变频器还具备多种保护功能，如过流保护、过载保护、过压保护、欠压保护、过热保护等，以确保设备和电机的安全运行。
解析：详细阐述变频器从输入交流电到输出可变交流电的整个转换过程以及相关保护功能。

2. 说明变频器在节能方面的应用及原理。
答案：变频器在节能方面主要应用于风机泵类负载。原理是风机泵类负载的转矩与转速平方成正比，功率与转速立方成正比。通过变频器调节电机转速，可根据实际需求降低电机转速，从而大幅降低电机功率消耗。例如，当生产过程中所需流量或压力减小时，降低电机转速，功率会显著下降，达到节能目的。
解析：结合风机泵类负载特性，说明变频器调速节能的原理及实际应用效果。

五、案例分析题（15分）
某工厂有一台三相异步电动机，额定功率为11kW，额定电压380V，额定电流25A，原采用恒速运行方式，现计划采用变频器进行调速控制。在调试过程中，出现了过流跳闸现象。请分析可能导致过流跳闸的原因，并提出解决措施。
答案：
可能导致过流跳闸的原因：
1. 加速时间设置过短，电机启动时电流冲击过大。
2. 电机负载过重，超过了变频器和电机的过载能力。
3. 变频器输出端短路或接地。
4. 变频器参数设置错误，如电机额定电流等参数设置不准确。

解决措施：
1. 适当延长加速时间，使电机平稳启动。
2. 检查电机负载情况，如有必要，减轻负载或更换更大功率的电机和变频器。
3. 检查变频器输出端线路，排除短路和接地故障。
4. 重新核对并正确设置变频器的电机参数，确保与电机实际额定参数一致。
解析：全面分析可能引发过流跳闸的各种因素，并针对每个因素提出相应的解决办法。
