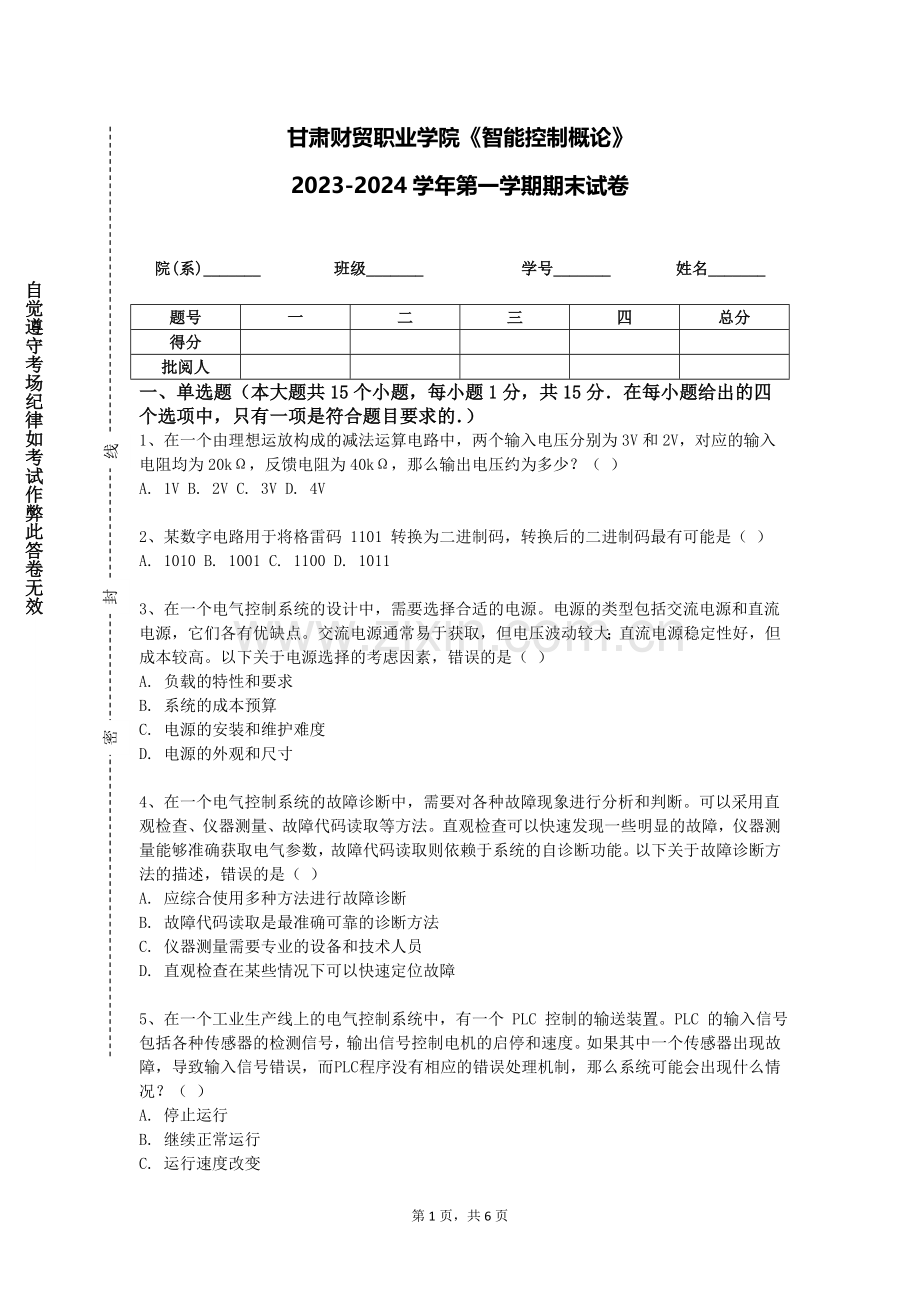

甘肃财贸职业学院《智能控制概论》2023-2024学年第一学期期末试卷.doc

自觉遵守考场纪律如考试作弊此答卷无效

密
封
线

甘肃财贸职业学院《智能控制概论》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由理想运放构成的减法运算电路中，两个输入电压分别为3V和2V，对应的输入电阻均为20kΩ，反馈电阻为40kΩ，那么输出电压约为多少？（ ）
A. 1V B. 2V C. 3V D. 4V

2、某数字电路用于将格雷码 1101 转换为二进制码，转换后的二进制码最有可能是（ ）
A. 1010 B. 1001 C. 1100 D. 1011

3、在一个电气控制系统的设计中，需要选择合适的电源。电源的类型包括交流电源和直流电源，它们各有优缺点。交流电源通常易于获取，但电压波动较大；直流电源稳定性好，但成本较高。以下关于电源选择的考虑因素，错误的是（ ）
A. 负载的特性和要求
B. 系统的成本预算
C. 电源的安装和维护难度
D. 电源的外观和尺寸

4、在一个电气控制系统的故障诊断中，需要对各种故障现象进行分析和判断。可以采用直观检查、仪器测量、故障代码读取等方法。直观检查可以快速发现一些明显的故障，仪器测量能够准确获取电气参数，故障代码读取则依赖于系统的自诊断功能。以下关于故障诊断方法的描述，错误的是（ ）
A. 应综合使用多种方法进行故障诊断
B. 故障代码读取是最准确可靠的诊断方法
C. 仪器测量需要专业的设备和技术人员
D. 直观检查在某些情况下可以快速定位故障

5、在一个工业生产线上的电气控制系统中，有一个 PLC 控制的输送装置。PLC 的输入信号包括各种传感器的检测信号，输出信号控制电机的启停和速度。如果其中一个传感器出现故障，导致输入信号错误，而 PLC 程序没有相应的错误处理机制，那么系统可能会出现什么情况？（ ）
A. 停止运行
B. 继续正常运行
C. 运行速度改变
D. 出现不可预测的动作

6、数字电路中的计数器可以实现计数功能。对于一个模 10 的计数器，当计数到最大值后，下一个时钟脉冲到来时，计数器会回到什么状态？（ ）
A. 0
B. 1
C. 9
D. 随机状态

7、在一个电力电子设备中，IGBT（绝缘栅双极型晶体管）是一种常用的功率开关器件。以下哪个特点不是 IGBT 的优点？（ ）
A. 开关速度快
B. 导通压降小
C. 输入阻抗高
D. 价格便宜

8、一个数字系统使用 DAC（数模转换器）产生一个锯齿波信号，若 DAC 的转换时间为 1μs，系统时钟频率为 1MHz，那么锯齿波的周期大约是多少？（ ）
A. 1000μs B. 100μs C. 10μs D. 1μs

9、在一个由理想运放组成的同相比例运算电路中，反馈电阻Rf = 200kΩ，输入电阻Ri = 20kΩ，输入电压为1V，那么输出电压约为多少？（ ）
A. 10V B. 11V C. 9V D. 12V

10、在一个多级放大电路中，前级的输出电阻为2kΩ，后级的输入电阻为10kΩ，前级的开路电压增益为60，后级的短路电流增益为120。那么总的电压增益约为多少？（ ）
A. 720 B. 7200 C. 72000 D. 720000

11、在一个由集成运放构成的同相比例运算电路中，若反馈电阻短路，此时电路将变成：（ ）
A. 反相比例运算电路
B. 电压跟随器
C. 加法运算电路
D. 减法运算电路

12、在电力系统的经济运行分析中，网损是一个重要的指标。降低网损可以提高电力系统的经济性。下列关于降低网损措施的描述，错误的是（ ）
A. 合理选择变压器的容量和台数
B. 增加输电线路的电阻
C. 优化电网的运行方式
D. 提高电力系统的功率因数

13、已知一个数字电路的逻辑函数为 F = Σ(0, 2, 4, 6, 8)，用卡诺图化简后得到的最简表达式是什么？（ ）
A. F = A'B' + A'B
B. F = A' + B'
C. F = A + B
D. F = AB' + AB

14、数字电路中的译码器可以将输入的二进制代码转换为特定的输出信号。对于一个 3 线 -8 线译码器，当输入代码为全零时，会有几个输出为高电平？（ ）
A. 0 个
B. 1 个
C. 7 个
D. 8 个

15、在数字电路设计中，需要考虑信号的延迟问题。以下哪种因素会导致信号延迟增加？（ ）
A. 减少逻辑门的数量
B. 降低时钟频率
C. 增加电路的布线长度
D. 使用高速逻辑门

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电力系统的经济运行中，需要考虑的成本有（ ）
A. 发电成本
B. 输电成本
C. 配电成本
D. 停电损失成本

2、对于数字系统中的片上系统（SoC），以下哪些特点是其具备的？（ ）
A. 高度集成 B. 功能强大 C. 设计复杂 D. 成本较高

3、在数字信号的编码中，以下哪些目的是常见的？（ ）
A. 提高数据传输效率 B. 增强抗干扰能力 C. 减少存储空间 D. 便于数据处理

4、直流调速系统中，常用的调速指标有哪些？
A. 调速范围
B. 静差率
C. 平滑性
D. 经济性

5、数字电路中的乘法器在数字信号处理中的应用包括（ ）
A. 快速傅里叶变换（FFT）
B. 数字滤波
C. 图像压缩
D. 音频处理

6、对于电动力学中的电磁势规范，以下描述正确的有（ ）
A. 不同规范下电磁势不同 B. 物理结果相同 C. 库仑规范和洛伦兹规范是常见的 D. 规范是任意选择的

7、在模拟乘法器的应用电路中，以下哪些可以用于实现混频？（ ）
A. 上变频 B. 下变频 C. 中频变换 D. 射频变换

8、对于电子电路的调试，以下哪些工具是常用的？（ ）
A. 示波器
B. 逻辑分析仪
C. 频谱分析仪
D. 信号源

9、电力系统中的储能技术应用场景包括（ ）
A. 削峰填谷
B. 提高电能质量
C. 提供备用电源
D. 改善电网稳定性

10、对于一个 RC 高通滤波器，以下哪些参数会影响其截止频率？（ ）
A. 电阻值 B. 电容值 C. 输入信号的频率 D. 输出信号的幅度

三、分析题（本大题共5个小题，共25分)
1、（本题5分）某高层建筑的电梯系统经常出现故障，给居民带来不便。分析电梯故障的原因，如机械故障、电气控制系统问题等，并提出维修和改进建议。

2、（本题5分）一个工业生产过程中，电气设备的可靠性评估有哪些方法？请分析这些方法，并提出具体的可靠性评估方案。

3、（本题5分）某医院的重要医疗设备，如CT机、核磁共振仪等，在运行过程中出现电源干扰和电压波动，影响了设备的性能和诊断结果的准确性。请分析可能的电源问题及对设备的影响，如谐波污染、电压暂降、频率偏差等，并阐述如何为医疗设备提供高质量的电力保障，包括采用专用的电源滤波器、稳压器和不间断电源等。

4、（本题5分）在一个工业控制系统中，采用了现场总线技术进行设备通信，但出现了通信延迟和数据丢失的问题。请分析可能的原因，如总线负载过高、信号干扰、节点故障、通信协议不兼容等，并阐述如何优化现场总线网络，提高通信的实时性和可靠性。

5、（本题5分）某工厂的电气设备接地系统出现问题，影响了设备的安全运行。请分析接地系统问题的原因，并提出解决措施，以确保设备的接地良好。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）研究集成运放的单位增益带宽与开环增益、闭环增益之间的关系。

2、（本题10分）说明新能源发电在电力系统中的接入问题和应对策略。

3、（本题10分）推导电介质中静电场的边值关系。

4、（本题10分）阐述在数字电路中如何进行数字信号的脉冲宽度测量。

第6页，共6页
