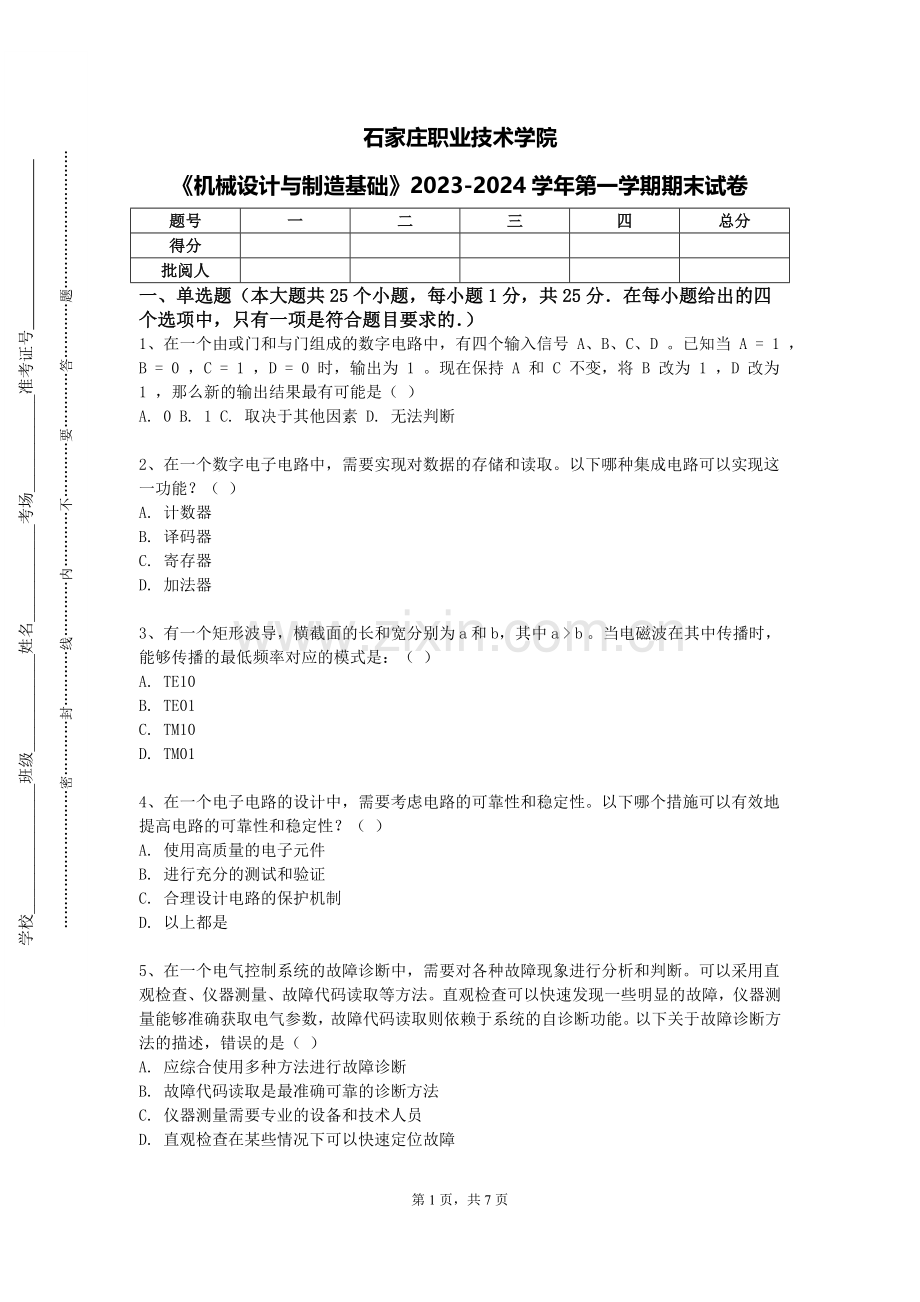

石家庄职业技术学院
《机械设计与制造基础》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由或门和与门组成的数字电路中，有四个输入信号 A、B、C、D 。已知当 A = 1 ，B = 0 ，C = 1 ，D = 0 时，输出为 1 。现在保持 A 和 C 不变，将 B 改为 1 ，D 改为 1 ，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

2、在一个数字电子电路中，需要实现对数据的存储和读取。以下哪种集成电路可以实现这一功能？（ ）
A. 计数器
B. 译码器
C. 寄存器
D. 加法器

3、有一个矩形波导，横截面的长和宽分别为 a 和 b，其中 a > b 。当电磁波在其中传播时，能够传播的最低频率对应的模式是：（ ）
A. TE10
B. TE01
C. TM10
D. TM01

4、在一个电子电路的设计中，需要考虑电路的可靠性和稳定性。以下哪个措施可以有效地提高电路的可靠性和稳定性？（ ）
A. 使用高质量的电子元件
B. 进行充分的测试和验证
C. 合理设计电路的保护机制
D. 以上都是

5、在一个电气控制系统的故障诊断中，需要对各种故障现象进行分析和判断。可以采用直观检查、仪器测量、故障代码读取等方法。直观检查可以快速发现一些明显的故障，仪器测量能够准确获取电气参数，故障代码读取则依赖于系统的自诊断功能。以下关于故障诊断方法的描述，错误的是（ ）
A. 应综合使用多种方法进行故障诊断
B. 故障代码读取是最准确可靠的诊断方法
C. 仪器测量需要专业的设备和技术人员
D. 直观检查在某些情况下可以快速定位故障

6、对于一个由施密特触发器构成的整形电路，输入为一个正弦波信号，其峰峰值为 5V，若施密特触发器的正向阈值电压为 2.5V，反向阈值电压为 1.5V，那么输出信号的占空比是多少？（ ）
A. 50% B. 大于 50% C. 小于 50% D. 无法确定

7、某电气控制系统中，使用了 PLC 来控制一个自动化加工过程。在编写 PLC 程序时，需要考虑输入输出的处理、逻辑运算和定时计数等功能。以下关于 PLC 编程的描述，正确的是（ ）
A. PLC 编程语言简单，易于掌握
B. PLC 程序只能使用一种编程语言编写
C. PLC 程序的执行速度与程序长度无关
D. PLC 编程不需要考虑系统的安全性和可靠性

8、某数字电路设计用于判断一个 4 位二进制数是否能被 3 整除。当输入为 1010 时，电路输出为 0 ，表示不能被 3 整除。现在输入变为 1100 ，假设电路没有故障，那么输出应该是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

9、电气控制中，常常需要对电机进行制动。常见的制动方式有机械制动、电气制动等。机械制动通过机械装置来实现制动，电气制动则通过改变电机的电气参数来实现制动。以下关于制动方式选择的描述，正确的是（ ）
A. 机械制动响应速度快，适用于紧急制动
B. 电气制动制动效果好，适用于所有场合
C. 对于频繁启动和制动的系统，应优先选择机械制动
D. 电气制动比机械制动更节能

10、在一个电子设备的显示屏中，需要控制像素的亮度和颜色。以下哪种技术通常被用于实现这一目的？（ ）
A. 液晶显示技术
B. 等离子显示技术
C. 发光二极管显示技术
D. 以上都是

11、某工厂的电气控制系统中，有一组并联的交流接触器，用于控制多个大功率设备的启停。其中一个接触器频繁吸合和释放，而其他接触器工作正常。可能导致该接触器异常的原因是？（ ）
A. 控制电压不稳定
B. 接触器线圈短路
C. 负载过大
D. 以上都有可能

12、在集成运放的内部电路中，通常采用恒流源电路来提供偏置电流，其主要目的是：（ ）
A. 提高放大倍数
B. 增大输入电阻
C. 提高电路的稳定性
D. 降低输出电阻

13、电气控制系统中，为了实现电机的软启动，可以采用晶闸管调压电路。晶闸管调压电路通过改变晶闸管的导通角来调节输出电压，从而实现电机的平滑启动。以下关于晶闸管调压电路的描述，错误的是（ ）
A. 启动电流小，对电网冲击小
B. 可以实现无极调速
C. 功率因数低，谐波含量大
D. 适用于大容量电机的启动

14、在一个共射极放大电路中，已知三极管的β = 50，基极电流 I B = 20μA，集电极电阻 R C = 2kΩ，电源电压 V CC = 12V。忽略三极管的饱和压降，请问该放大电路的集电极电流 I C 和集电极-发射极电压 V CE 分别约为多少？（ ）
A. 1mA，4V B. 1mA，8V C. 2mA，4V D. 2mA，8V

15、在一个集成运放构成的比较器电路中，若希望提高比较的灵敏度，可以采取的措施是：（ ）
A. 增大正反馈电阻
B. 减小正反馈电阻
C. 增大输入电阻
D. 减小输入电阻

16、在一个有源滤波电路中，已知截止频率为 1kHz，通带增益为 2，若采用一阶低通滤波器，那么其电容和电阻的值大约应为多少？（ ）
A. 159nF，1.59kΩ
B. 159nF，3.18kΩ
C. 318nF，1.59kΩ
D. 318nF，3.18kΩ

17、在一个电子设备的通信接口中，需要实现数据的串行传输和接收。以下哪种通信协议通常被用于串行通信？（ ）
A. RS232
B. RS485
C. USB
D. 以上都是

18、在一个电力系统中，需要对电力负荷进行预测和分析。以下哪个因素不是影响电力负荷预测和分析的因素？（ ）
A. 天气情况
B. 节假日
C. 经济发展水平
D. 设备颜色

19、某数字电路的功能是判断输入的 5 位二进制数是否为回文数（即正着读和倒着读都一样）。当输入为 10101 时，电路输出为 1 ，表示是回文数。现在输入变为 11011 ，电路的输出应该是（ ）
A. 1 B. 0 C. 无法确定 D. 以上选项均错误

20、在一个电力系统中，需要对电力电缆进行故障检测和定位。以下哪种方法不是电力电缆故障检测和定位的常用方法？（ ）
A. 电桥法
B. 脉冲反射法
C. 音频感应法
D. 颜色识别法

21、在电力市场中，电价是影响电力供需平衡的重要因素。峰谷电价是一种根据负荷曲线制定的差别电价政策。下列关于峰谷电价作用的描述，错误的是（ ）
A. 引导用户合理安排用电时间，削峰填谷
B. 提高电力系统的设备利用率
C. 增加电力企业的销售收入
D. 降低电力系统的运行成本

22、有一个电力系统，其负荷特性呈现明显的季节性变化。在夏季，负荷峰值较高，而在冬季，负荷峰值较低。为了保证电力系统的可靠运行，在进行电源规划时，需要考虑这种负荷特性的变化。下列关于电源规划中考虑负荷季节性变化的措施，不正确的是（ ）
A. 配置不同类型的电源，以适应不同季节的负荷需求
B. 增加调峰电源的容量，以应对夏季的高峰负荷
C. 减少备用电源的容量，以降低冬季的运行成本
D. 建设储能设施，用于在负荷低谷时储存电能，在高峰时释放

23、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 50Hz，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 100ms 后，输出电压约为多少？（ ）
A. -0.314V
B. -0.628V
C. 0.314V
D. 0.628V

24、在一个电气控制系统的设计中，需要选择合适的电源。电源的类型包括交流电源和直流电源，它们各有优缺点。交流电源通常易于获取，但电压波动较大；直流电源稳定性好，但成本较高。以下关于电源选择的考虑因素，错误的是（ ）
A. 负载的特性和要求
B. 系统的成本预算
C. 电源的安装和维护难度
D. 电源的外观和尺寸

25、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）
A. 电源电压波动
B. 电子元件老化
C. 电路负载变化
D. 以上都是

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在模拟集成电路中，以下哪些工艺技术常用于制造？（ ）
A. 双极型工艺
B. CMOS 工艺
C. BiCMOS 工艺
D. GaAs 工艺

2、在电力系统的稳定性分析中，以下哪些因素会影响频率稳定性？（ ）
A. 发电机的调速系统
B. 负荷的频率特性
C. 系统的备用容量
D. 网络结构和参数

3、以下关于电磁波的量子特性，表述准确的有（ ）
A. 电磁波具有粒子性 B. 能量以光子形式存在 C. 解释了光电效应 D. 与经典电动力学矛盾
试题 正确的有（ ）
A. 存在截止频率 B. 模式多样 C. 传播特性与波导尺寸有关 D. 能量不会损耗

4、在电子电路的热设计中，以下哪些散热方式是常见的？（ ）
A. 自然散热
B. 风冷散热
C. 水冷散热
D. 热管散热

5、在电力系统的防雷保护中，常用的防雷装置有（ ）
A. 避雷针
B. 避雷线
C. 避雷器
D. 接地装置

6、在放大器的非线性失真分析中，以下哪些指标可以用来描述？（ ）
A. 谐波失真 B. 交越失真 C. 饱和失真 D. 截止失真

7、对于数字电路中的编码器和解码器，以下描述正确的是（ ）
A. 编码器实现编码功能，解码器实现解码功能
B. 它们可以相互转换
C. 都可以用集成电路芯片实现
D. 在数字通信中广泛应用

8、对于一个 RC 高通滤波器，以下哪些参数会影响其截止频率？（ ）
A. 电阻值 B. 电容值 C. 输入信号的频率 D. 输出信号的幅度

9、以下关于计数器的描述，哪些是正确的？（ ）
A. 可以实现计数功能 B. 有同步计数器和异步计数器之分 C. 常用于定时和分频 D. 计数范围是固定的

10、直流电机的电枢绕组常见的形式有哪些？
A. 单叠绕组
B. 单波绕组
C. 复叠绕组
D. 复波绕组

三、简答题（本大题共5个小题，共25分)
1、（本题5分）设计一个能对两个 2 位二进制数进行乘法运算的电路。

2、（本题5分）计算多级直接耦合放大电路的总增益，考虑各级的增益和频率响应。

3、（本题5分）解释智能电网的概念、特征和关键技术。

4、（本题5分）说明配电网的特点和主要结构形式。

5、（本题5分）设计一个环形计数器，并说明其工作状态。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）在一个光伏发电站中，部分光伏组件出现热斑现象，降低了发电效率和组件寿命。请分析热斑产生的原因，如遮挡、组件性能不一致、旁路二极管故障等，并说明如何通过检测和维护手段减少热斑的影响，提高光伏发电站的整体性能。

2、（本题10分）某工厂的电气设备自动化控制系统在运行中出现了通讯中断的问题。分析可能的原因，如网络故障、设备故障等，并提出解决办法。

3、（本题10分）一个自动化生产线上的编码器经常出现故障，导致位置反馈不准确。请分析可能的原因，如安装不当、环境恶劣、编码器质量问题等，并提出相应的预防和维修措施，包括正确安装编码器、增加防护措施、选用高质量编码器等。

第7页，共7页
