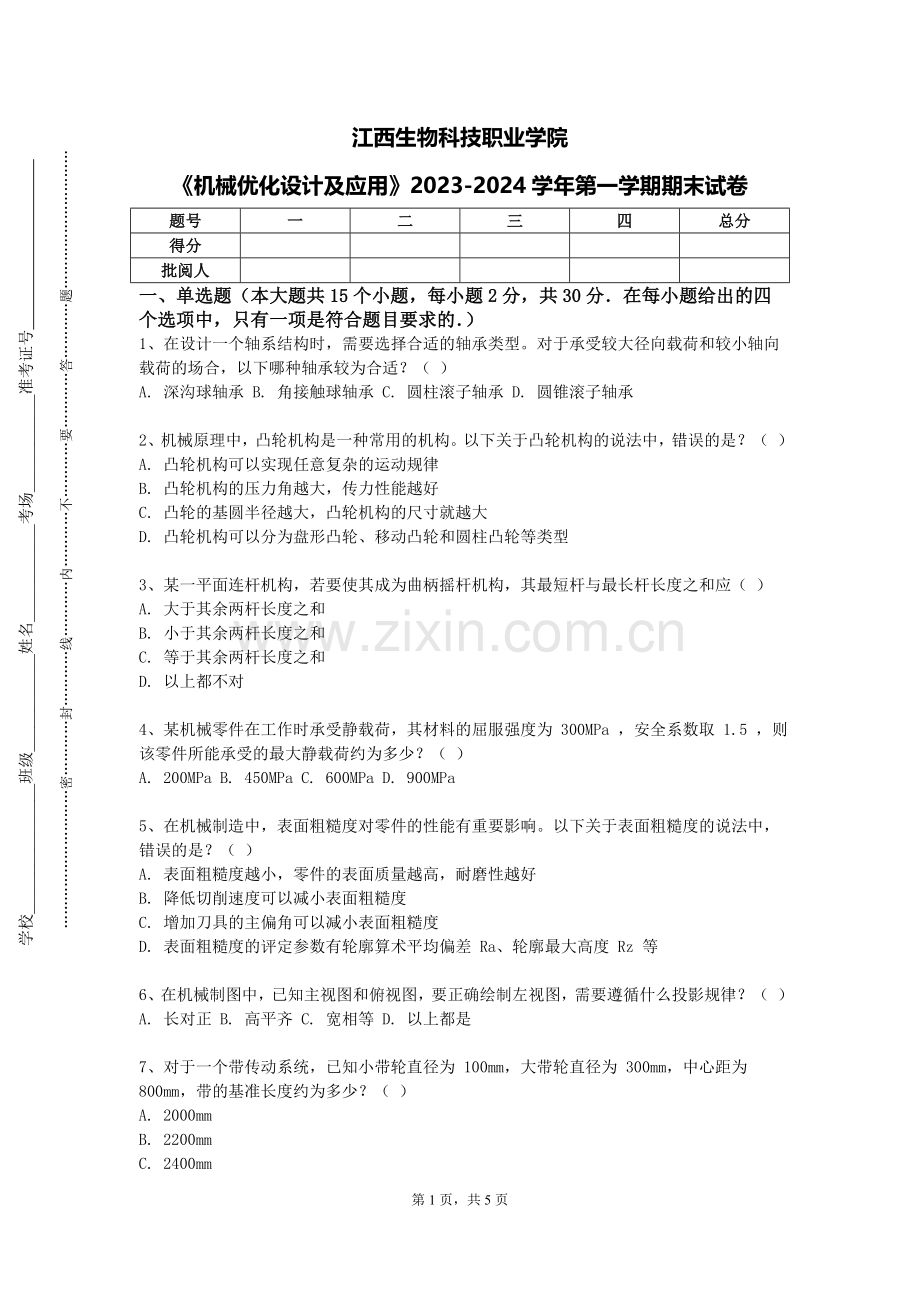

江西生物科技职业学院《机械优化设计及应用》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

江西生物科技职业学院
《机械优化设计及应用》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题2分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在设计一个轴系结构时，需要选择合适的轴承类型。对于承受较大径向载荷和较小轴向载荷的场合，以下哪种轴承较为合适？（ ）
A. 深沟球轴承 B. 角接触球轴承 C. 圆柱滚子轴承 D. 圆锥滚子轴承

2、机械原理中，凸轮机构是一种常用的机构。以下关于凸轮机构的说法中，错误的是？（ ）
A. 凸轮机构可以实现任意复杂的运动规律
B. 凸轮机构的压力角越大，传力性能越好
C. 凸轮的基圆半径越大，凸轮机构的尺寸就越大
D. 凸轮机构可以分为盘形凸轮、移动凸轮和圆柱凸轮等类型

3、某一平面连杆机构，若要使其成为曲柄摇杆机构，其最短杆与最长杆长度之和应（ ）
A. 大于其余两杆长度之和
B. 小于其余两杆长度之和
C. 等于其余两杆长度之和
D. 以上都不对

4、某机械零件在工作时承受静载荷，其材料的屈服强度为 300MPa ，安全系数取 1.5 ，则该零件所能承受的最大静载荷约为多少？（ ）
A. 200MPa B. 450MPa C. 600MPa D. 900MPa

5、在机械制造中，表面粗糙度对零件的性能有重要影响。以下关于表面粗糙度的说法中，错误的是？（ ）
A. 表面粗糙度越小，零件的表面质量越高，耐磨性越好
B. 降低切削速度可以减小表面粗糙度
C. 增加刀具的主偏角可以减小表面粗糙度
D. 表面粗糙度的评定参数有轮廓算术平均偏差 Ra、轮廓最大高度 Rz 等

6、在机械制图中，已知主视图和俯视图，要正确绘制左视图，需要遵循什么投影规律？（ ）
A. 长对正 B. 高平齐 C. 宽相等 D. 以上都是

7、对于一个带传动系统，已知小带轮直径为 100mm，大带轮直径为 300mm，中心距为 800mm，带的基准长度约为多少？（ ）
A. 2000mm
B. 2200mm
C. 2400mm
D. 2600mm

8、某机械加工车间要加工一批零件，材料为 45 钢，硬度要求为 HRC40 - 45 ，以下哪种热处理工艺最合适？（ ）
A. 正火 B. 退火 C. 淬火 + 高温回火 D. 淬火 + 低温回火

9、在机械设计中，轴的结构设计应满足多种要求。为了便于轴上零件的安装和拆卸，通常在轴上应开设：（ ）
A. 退刀槽 B. 越程槽 C. 键槽 D. 倒角

10、在机械原理中，一个铰链四杆机构，若最短杆与最长杆长度之和小于其余两杆长度之和，且以最短杆为连杆，请问该机构是什么类型？（ ）
A. 双曲柄机构
B. 曲柄摇杆机构
C. 双摇杆机构
D. 无法确定

11、在机械制造中，特种加工方法越来越受到重视。以下关于特种加工的说法中，错误的是？（ ）
A. 特种加工可以加工任何硬度、强度和韧性的材料
B. 电火花加工是利用工具电极和工件电极之间的脉冲放电产生的局部高温来蚀除金属
C. 激光加工具有精度高、速度快、热影响区小等优点
D. 特种加工方法只能用于单件小批量生产，不能用于大规模生产

12、在金属切削加工中，刀具的前角对切削力、切削温度和刀具磨损等都有重要影响。当增大刀具的前角时，通常会：（ ）
A. 减小切削力和切削温度
B. 增加切削力但降低切削温度
C. 减小切削温度但增大切削力
D. 对切削力和切削温度无明显影响

13、在金属切削加工中，车削一个直径为 100mm 的圆柱形工件，若切削速度为 120m/min，进给量为 0.2mm/r，切削深度为 5mm，请问主切削力大约为多少？（ ）
A. 5000N
B. 8000N
C. 10000N
D. 12000N

14、在一个液压系统中，要控制执行元件的运动方向，应选用哪种控制阀？（ ）
A. 溢流阀 B. 减压阀 C. 换向阀 D. 顺序阀

15、对于一个螺旋传动机构，已知螺杆的导程为 10mm，螺距为 8mm，螺杆旋转一周，螺母移动的距离是多少？（ ）
A. 2mm
B. 8mm
C. 10mm
D. 18mm

二、简答题（本大题共3个小题，共15分)
1、（本题5分）请详细说明在机械制造中的激光焊接技术，分析激光焊接的优势、焊接工艺参数的选择以及在汽车制造等领域的应用。

2、（本题5分）阐述机械制造中的冲压工艺，包括冲压的特点、分类（冲裁、弯曲、拉深等）和模具的设计要点。

3、（本题5分）详细阐述在机械系统的人机工程学设计中，如何考虑人的生理和心理特点，设计出安全、舒适、高效的机械产品？

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个缝纫机的挑线机构装配图，展示其工作原理和运动过程。

2、（本题5分）根据给定的技术要求，绘制一个液压阀块的零件图，标注油道的孔径、位置和连接螺纹的尺寸。

3、（本题5分）绘制一个轴肩挡圈的零件图，标注出挡圈的内径、外径和厚度等主要尺寸，并表示出其安装位置。

4、（本题5分）绘制一个链轮和链条的装配图，标注链条的型号和链轮的尺寸。

5、（本题5分）绘制一个数控机床的刀具交换装置装配图，展示其机械手、刀库等部件的结构和动作过程。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一台包装机械在工作时，包装材料经常出现撕裂现象。请详细探讨可能的原因，如张力控制不当、刀具锋利度不够、材料质量差等，并给出解决包装材料撕裂问题的方案。

2、（本题10分）某冲压机床在冲压过程中，冲头容易折断。请全面分析可能导致冲头折断的原因，如冲裁力计算错误、冲头材料选择不当、模具间隙不合理等，并提出预防措施。

3、（本题10分）机械制图是机械工程的重要基础。分析机械制图的重要性，并阐述如何准确地绘制机械图纸。

第5页，共5页
