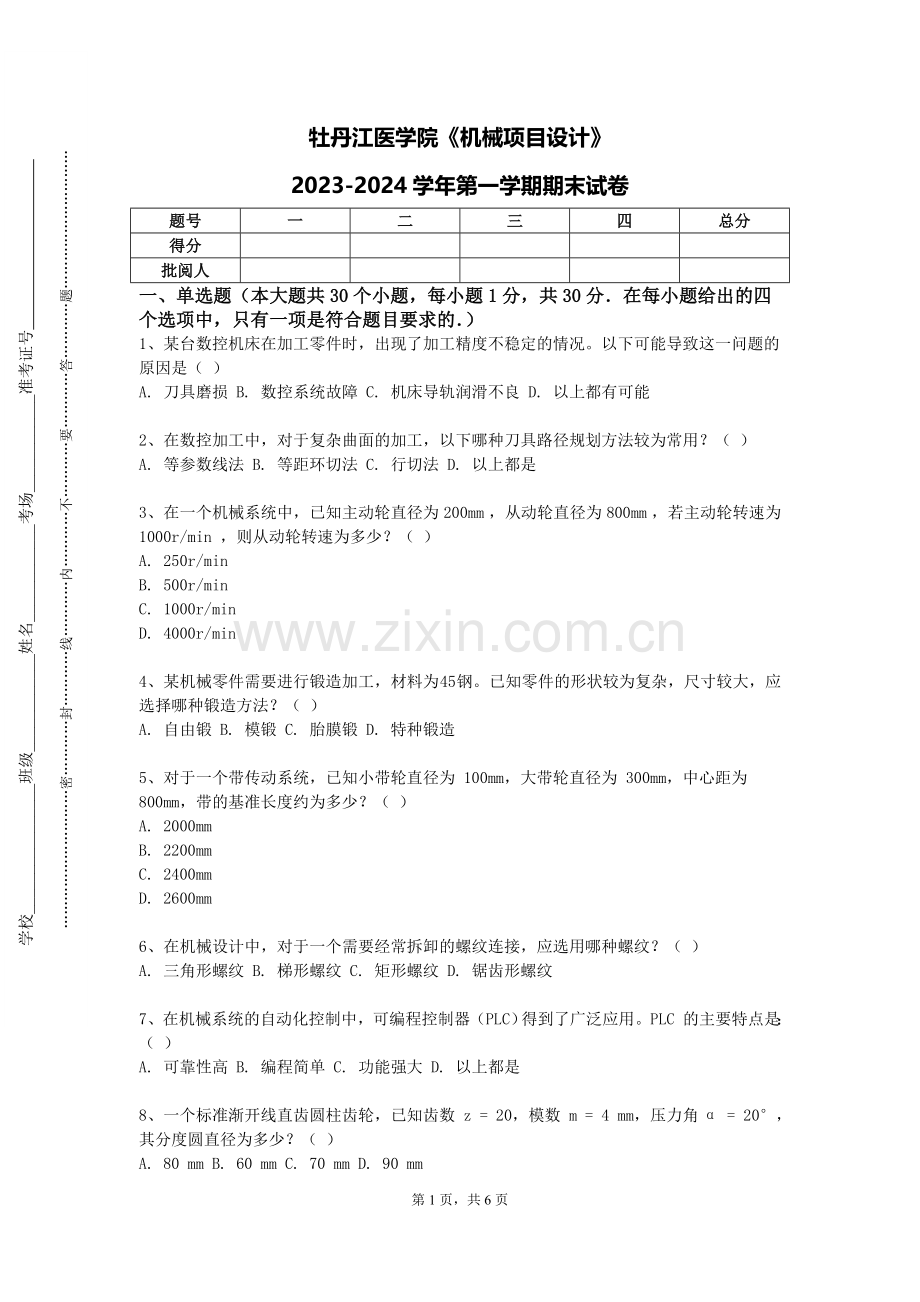

牡丹江医学院《机械项目设计》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

牡丹江医学院《机械项目设计》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某台数控机床在加工零件时，出现了加工精度不稳定的情况。以下可能导致这一问题的原因是（ ）
A. 刀具磨损 B. 数控系统故障 C. 机床导轨润滑不良 D. 以上都有可能

2、在数控加工中，对于复杂曲面的加工，以下哪种刀具路径规划方法较为常用？（ ）
A. 等参数线法 B. 等距环切法 C. 行切法 D. 以上都是

3、在一个机械系统中，已知主动轮直径为 200mm ，从动轮直径为 800mm ，若主动轮转速为 1000r/min ，则从动轮转速为多少？（ ）
A. 250r/min
B. 500r/min
C. 1000r/min
D. 4000r/min

4、某机械零件需要进行锻造加工，材料为 45 钢。已知零件的形状较为复杂，尺寸较大，应选择哪种锻造方法？（ ）
A. 自由锻 B. 模锻 C. 胎膜锻 D. 特种锻造

5、对于一个带传动系统，已知小带轮直径为 100mm，大带轮直径为 300mm，中心距为 800mm，带的基准长度约为多少？（ ）
A. 2000mm
B. 2200mm
C. 2400mm
D. 2600mm

6、在机械设计中，对于一个需要经常拆卸的螺纹连接，应选用哪种螺纹？（ ）
A. 三角形螺纹 B. 梯形螺纹 C. 矩形螺纹 D. 锯齿形螺纹

7、在机械系统的自动化控制中，可编程控制器（PLC）得到了广泛应用。PLC 的主要特点是：（ ）
A. 可靠性高 B. 编程简单 C. 功能强大 D. 以上都是

8、一个标准渐开线直齿圆柱齿轮，已知齿数 z = 20，模数 m = 4 mm，压力角α = 20°，其分度圆直径为多少？（ ）
A. 80 mm B. 60 mm C. 70 mm D. 90 mm

9、在机械加工中，为了减小加工误差，提高加工精度，常采用误差补偿的方法。以下哪种误差补偿方式较为常见？（ ）
A. 在线补偿 B. 离线补偿 C. 实时补偿 D. 以上都是

10、对于一个机械系统中的带传动，若要增大其传递的功率，以下哪种方法不可行？（ ）
A. 增加带的根数 B. 增大带轮直径 C. 提高带的速度 D. 减小中心距

11、某一机械传动系统采用了蜗杆传动，为了提高传动效率，可采取以下哪些措施？（ ）
A. 增加蜗杆头数 B. 增大蜗杆直径系数 C. 采用多头蜗杆 D. 以上都是

12、在机械加工中，磨削烧伤会降低零件的表面质量和使用性能。为了避免磨削烧伤，可以采取：（ ）
A. 降低磨削速度 B. 减小磨削深度 C. 采用良好的冷却措施 D. 以上都是

13、在机械设计中，螺栓连接的预紧力对连接的可靠性有重要影响。以下关于预紧力的说法中，错误的是？（ ）
A. 预紧力可以提高螺栓连接的紧密性和防松能力
B. 预紧力过大，会导致螺栓发生塑性变形甚至断裂
C. 预紧力的大小应根据螺栓的材料、直径和连接的工作载荷等因素确定
D. 预紧力可以通过扳手的力矩来精确控制

14、对于一台四冲程内燃机，已知气缸直径为 80mm，活塞行程为 90mm，压缩比为 10，请问该内燃机的工作容积约为多少？（ ）
A. 0.30L
B. 0.36L
C. 0.48L
D. 0.56L

15、对于一个需要经常拆卸和安装的螺纹连接，为了保证连接的可靠性和方便性，应优先选用哪种螺纹？（ ）
A. 三角形螺纹 B. 梯形螺纹 C. 矩形螺纹 D. 管螺纹

16、在一个钻床加工过程中，要钻一个深孔，为了保证加工质量，应采取哪些措施？（ ）
A. 选择合适的钻头 B. 采用分级进给 C. 充分冷却和润滑 D. 以上都是

17、在机械系统的平衡中，对于一个旋转的刚性转子，如果其质心不在旋转轴线上，会产生不平衡力。已知转子的质量为 10kg，质心到旋转轴线的距离为 0.02m，转速为 1500r/min，请问该转子产生的不平衡力约为多少？（ ）
A. 490N
B. 588N
C. 686N
D. 784N

18、在机械设计中，螺纹连接是常用的连接方式。以下关于螺纹连接的说法中，错误的是？（ ）
A. 普通螺纹连接具有自锁性，在振动或交变载荷作用下不会松动
B. 粗牙螺纹和细牙螺纹相比，细牙螺纹的强度更高
C. 螺栓连接适用于被连接件不太厚且需经常拆卸的场合
D. 双头螺柱连接用于被连接件之一较厚且不宜制成通孔的场合

19、在机械设计中，滚动轴承的类型选择需要考虑多种因素。对于承受较大轴向载荷的轴，应优先选用：（ ）
A. 深沟球轴承 B. 圆柱滚子轴承 C. 角接触球轴承 D. 调心球轴承

20、某机械零件的表面需要进行强化处理，以提高其疲劳强度。可以采用的方法有喷丸处理、滚压加工和高频淬火，哪种方法的效果最显著？（ ）
A. 喷丸处理 B. 滚压加工 C. 高频淬火 D. 效果相同

21、某机械结构中，需要使用一个滚动轴承来承受径向和轴向的联合载荷，并且转速较高。以下哪种类型的滚动轴承最适合？（ ）
A. 向心球轴承 B. 推力球轴承 C. 圆锥滚子轴承 D. 圆柱滚子轴承

22、对于一个闭式齿轮传动系统，为了防止齿面胶合，可采取以下哪种措施？（ ）
A. 选用抗胶合能力强的润滑油
B. 降低齿面硬度
C. 减小模数
D. 增大中心距

23、在机械加工工艺规程的制定中，确定切削用量时需要考虑多种因素。以下哪个因素对切削速度的选择影响最大？（ ）
A. 刀具材料 B. 工件材料 C. 机床性能 D. 加工精度

24、对于一个承受交变载荷的机械零件，为了提高其疲劳强度，以下哪种措施最为有效？（ ）
A. 增加零件尺寸
B. 选用高强度材料
C. 改善零件表面质量
D. 增加零件的重量

25、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

26、某机械系统采用蜗轮蜗杆传动，已知蜗杆头数 z1 = 2，蜗轮齿数 z2 = 40，传动比 i 为多少？（ ）
A. 20 B. 30 C. 40 D. 50

27、在金属材料的热处理工艺中，退火和正火的目的有所不同。一般来说，正火的主要作用是：（ ）
A. 降低硬度，改善切削加工性能
B. 消除内应力，稳定尺寸
C. 提高硬度和强度
D. 细化晶粒，改善组织

28、某机械结构中，需要一个滑动轴承来支撑一根轴，轴的转速为 1000r/min，载荷较大，有冲击。以下哪种轴承材料较为合适？（ ）
A. 巴氏合金 B. 铜合金 C. 铸铁 D. 工程塑料

29、在齿轮传动设计中，需要根据载荷、转速等因素选择合适的齿轮材料和热处理方式。对于高速、重载的齿轮传动，通常选用：（ ）
A. 中碳钢调质处理 B. 低碳钢渗碳淬火 C. 灰铸铁 D. 球墨铸铁

30、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

二、绘图题（本大题共5个小题，共25分)
1、（本题5分）设计一个简单的机械装置，用于实现旋转运动和直线运动的复合运动，绘制其装配图。

2、（本题5分）设计并绘制一个内燃机的曲柄连杆机构运动简图，标明各构件的运动关系和尺寸比例。

3、（本题5分）绘制一个气动分度盘的工作原理图，标注分度角度和控制气源压力。

4、（本题5分）根据给定的参数，绘制一个蜗轮的零件图，标注蜗轮的齿数、模数、喉圆直径和螺旋角。

5、（本题5分）根据给定的参数，绘制一个链传动的链轮齿形图，标注链轮的齿数、节距和齿顶圆直径。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）在机械精度设计中，解释尺寸链的概念和组成。如何进行尺寸链的计算和分析？举例说明在机械装配中的应用。

2、（本题5分）在机械原理中，详细说明铰链四杆机构存在曲柄的条件。以具体的机构为例，分析如何判断其是否存在曲柄以及属于何种类型的机构。

3、（本题5分）解释在机械制造中先进制造技术的概念和主要特点，举例说明如增材制造、智能制造等技术的应用。

4、（本题5分）阐述机械设计中的联轴器和离合器的作用、类型、特点和选型依据。

5、（本题5分）解释在机械设计中，滑动轴承的润滑剂选择原则。根据不同的工作条件，应如何选择润滑剂的种类和牌号？

四、分析题（本大题共2个小题，共20分)
1、（本题10分）齿轮传动在机械系统中广泛应用。分析齿轮传动的主要优点和缺点，并结合实际应用场景说明在哪些情况下优先选择齿轮传动。

2、（本题10分）在机械设计中，经常需要选用各种标准件，如螺栓、螺母、垫圈等。分析如何根据载荷、工作环境和装配要求选择合适的标准件，并确定其规格和性能参数。

第6页，共6页
