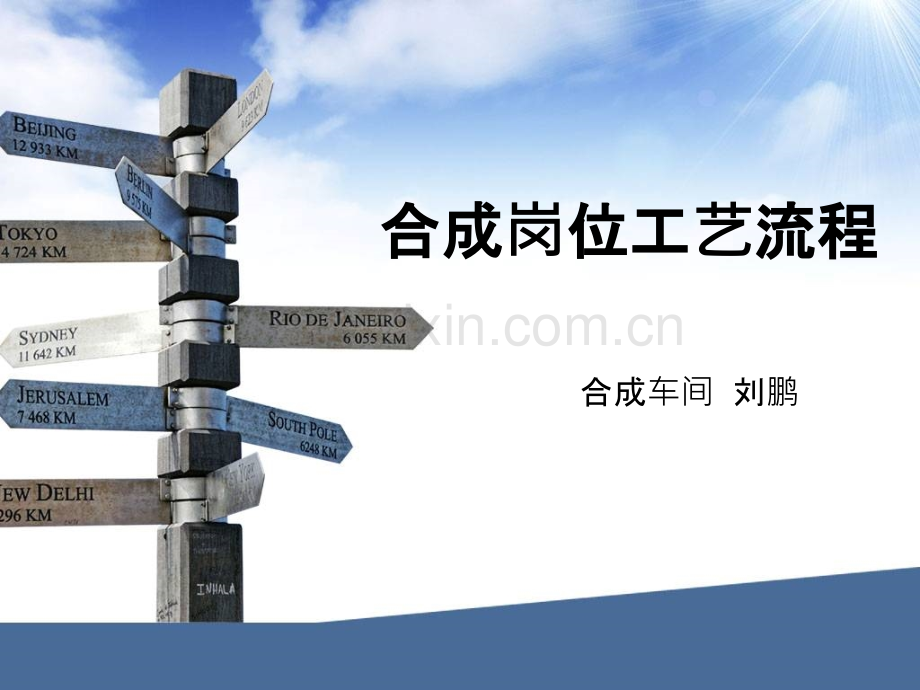

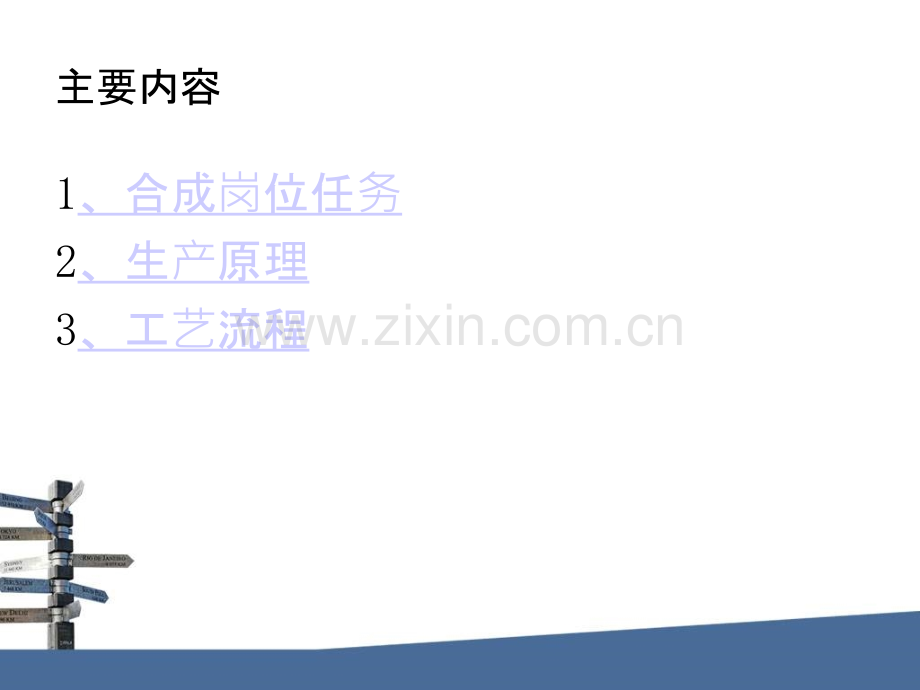

合成合成岗位工位工艺流程流程 合成车间 刘鹏主要内容1、合成岗位任务2、生产原理3、工艺流程合成岗位任务 合成岗位的任务是把经过净化的氢氮气，在适当的温度、压力条件下，借助催化剂的作用，进行化合反应生成氨，经冷凝分离后得到液氨产品。生产原理 适当比例的氢、氮气，在有催化剂存在的情况下，经过一定的温度和压力反应生成氨气，它是一个可逆的体积缩小的放热反应。反应方程式如下：3H2N2 2NH3 Q催化剂高温高压 合成工艺流程图精精炼岗位工位工艺流程流程 合成车间 刘鹏主要内容1、精炼岗位任务2、生产原理3、工艺流程 精炼岗位任务 在高压、低温的条件下，用醋酸铜氨液（以下简称铜氨液）吸收来自变压吸附岗位原料气中CO、CO2、O2及H2S等有害气体，制得合格的精炼气体送合成岗位合成氨，吸收后的铜氨液经减压、加热，使其再生后恢复原有吸收能力，循环使用，解析出来的再生气及带出来的气氨均回收利用。生产原理 1、CO的吸收与解析的吸收与解析CU（NH3）2 AC+CO（液相）+NH3 CU（NH3）3 ACCO+Q2、CO2的吸收与解析的吸收与解析2NH3+CO2+H2O （NH4)2CO3+Q （NH4)2CO3+CO2+H2O 2NH4HCO3+Q3、O2的吸收的吸收CU（NH3）2 AC+8NH3+4HAc+O24CU（NH3）4（AC）2+H2O+Q4、H2S的吸收与解析的吸收与解析2NH4OH+NH3 （NH4)2S+2H2O+Q （NH4)2S 2 NH3+H2S-Q2CU（NH3）2 AC+H2S Cu2S+2NH4 AC+2NH3 铜洗工艺流程图冷冷冻岗位工位工艺流程流程 合成车间：刘鹏主要内容1、冷冻岗位任务2、工艺流程 冷冻岗位任务 将来自合成、铜洗岗位的气氨加压冷凝为液氨送往液氨贮槽供合成、铜洗岗位循环使用，以达到氨平衡；负责向磷铵中和岗位、两钠氧化岗位送气氨。冷冻工艺流程图 谢谢大家！
