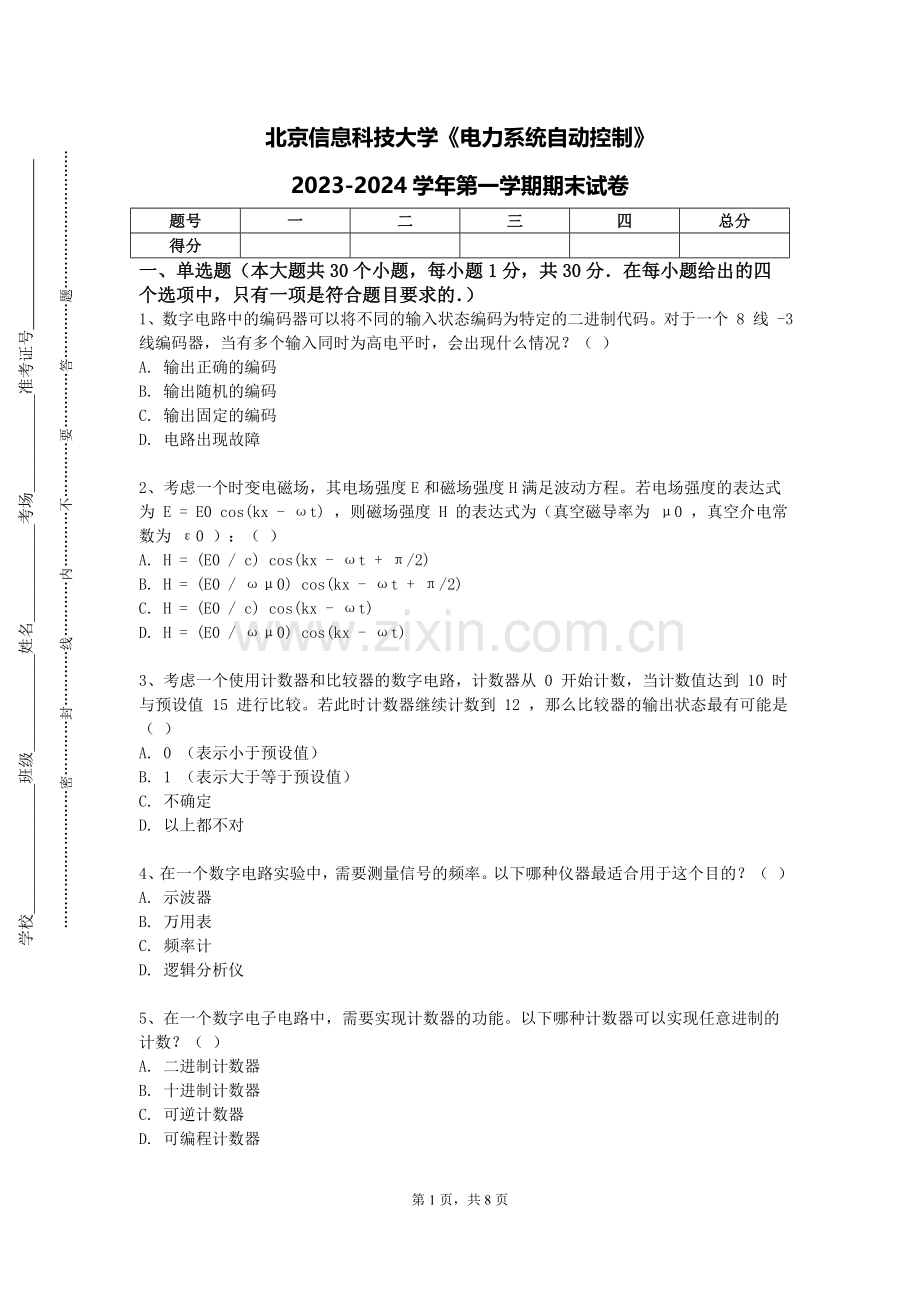

北京信息科技大学《电力系统自动控制》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、数字电路中的编码器可以将不同的输入状态编码为特定的二进制代码。对于一个 8 线 -3 线编码器，当有多个输入同时为高电平时，会出现什么情况？（ ）
A. 输出正确的编码
B. 输出随机的编码
C. 输出固定的编码
D. 电路出现故障

2、考虑一个时变电磁场，其电场强度 E 和磁场强度 H 满足波动方程。若电场强度的表达式为 E = E0 cos(kx - ωt) ，则磁场强度 H 的表达式为（真空磁导率为 μ0 ，真空介电常数为 ε0 ）：（ ）
A. H = (E0 / c) cos(kx - ωt + π/2)
B. H = (E0 / ωμ0) cos(kx - ωt + π/2)
C. H = (E0 / c) cos(kx - ωt)
D. H = (E0 / ωμ0) cos(kx - ωt)

3、考虑一个使用计数器和比较器的数字电路，计数器从 0 开始计数，当计数值达到 10 时与预设值 15 进行比较。若此时计数器继续计数到 12 ，那么比较器的输出状态最有可能是（ ）
A. 0 （表示小于预设值）
B. 1 （表示大于等于预设值）
C. 不确定
D. 以上都不对

4、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

5、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现任意进制的计数？（ ）
A. 二进制计数器
B. 十进制计数器
C. 可逆计数器
D. 可编程计数器

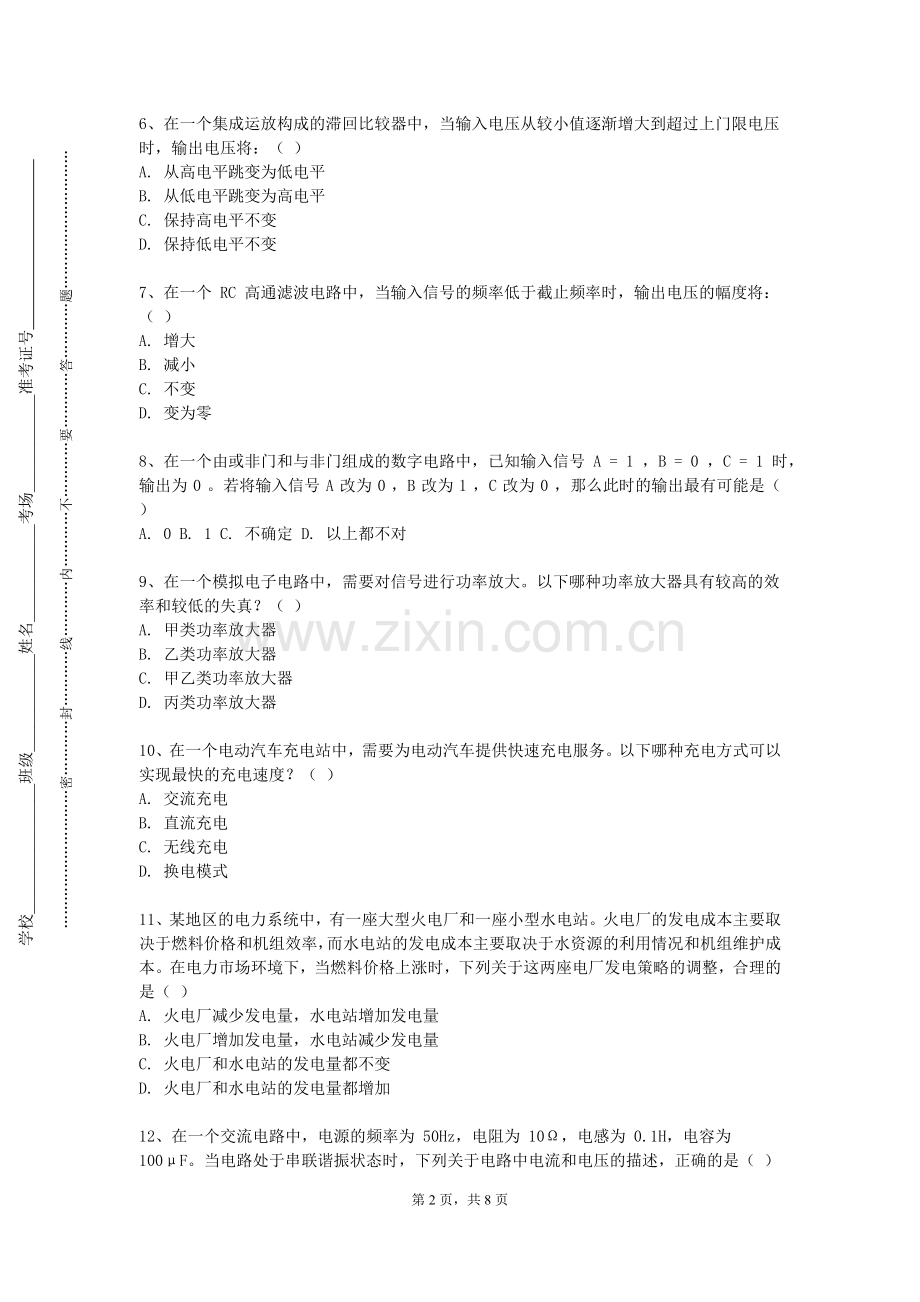

6、在一个集成运放构成的滞回比较器中，当输入电压从较小值逐渐增大到超过上门限电压时，输出电压将：（ ）
A. 从高电平跳变为低电平
B. 从低电平跳变为高电平
C. 保持高电平不变
D. 保持低电平不变

7、在一个 RC 高通滤波电路中，当输入信号的频率低于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

8、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

9、在一个模拟电子电路中，需要对信号进行功率放大。以下哪种功率放大器具有较高的效率和较低的失真？（ ）
A. 甲类功率放大器
B. 乙类功率放大器
C. 甲乙类功率放大器
D. 丙类功率放大器

10、在一个电动汽车充电站中，需要为电动汽车提供快速充电服务。以下哪种充电方式可以实现最快的充电速度？（ ）
A. 交流充电
B. 直流充电
C. 无线充电
D. 换电模式

11、某地区的电力系统中，有一座大型火电厂和一座小型水电站。火电厂的发电成本主要取决于燃料价格和机组效率，而水电站的发电成本主要取决于水资源的利用情况和机组维护成本。在电力市场环境下，当燃料价格上涨时，下列关于这两座电厂发电策略的调整，合理的是（ ）
A. 火电厂减少发电量，水电站增加发电量
B. 火电厂增加发电量，水电站减少发电量
C. 火电厂和水电站的发电量都不变
D. 火电厂和水电站的发电量都增加

12、在一个交流电路中，电源的频率为 50Hz，电阻为 10Ω，电感为 0.1H，电容为 100μF。当电路处于串联谐振状态时，下列关于电路中电流和电压的描述，正确的是（ ）
A. 电流最大，电感和电容两端电压相等且为电源电压的 Q 倍
B. 电流最小，电感和电容两端电压相等且为电源电压的 Q 倍
C. 电流最大，电感和电容两端电压之和等于电源电压
D. 电流最小，电感和电容两端电压之和等于电源电压

13、在一个由三极管构成的放大电路中，若输出电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 带负载能力增强
B. 带负载能力减弱
C. 电压放大倍数增大
D. 电压放大倍数减小

14、一个边长为 L 的正方形线圈，通有电流 I ，放在均匀磁场 B 中。若线圈平面与磁场方向平行，线圈所受的磁力矩大小为：（ ）
A. 0
B. BIL^2
C. 2BIL^2
D. √2BIL^2

15、数字电路中的数据分配器可以将输入数据分配到不同的输出端口。对于一个 1 路 -8 路数据分配器，当控制信号为 111 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第七个输出端口
D. 第八个输出端口

16、在一个电子设备的显示屏中，需要控制像素的亮度和颜色。以下哪种技术通常被用于实现这一目的？（ ）
A. 液晶显示技术
B. 等离子显示技术
C. 发光二极管显示技术
D. 以上都是

17、对于一个由三极管构成的射极输出器，已知三极管的β = 80，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 25Ω C. 50Ω D. 100Ω

18、某电气控制系统中，有一个由接触器、继电器和行程开关组成的自动往复运动控制电路。当行程开关损坏，无法正常动作时，设备会出现什么情况？（ ）
A. 停止运动
B. 单向运动
C. 持续往复运动
D. 运动速度加快

19、某工厂的电气控制系统中，有一个由接触器、热继电器和按钮组成的电动机正反转控制电路。当按下正转启动按钮时，电动机正常正转，但按下反转启动按钮后，电动机没有反应。已知接触器和按钮均正常，那么可能出现故障的元件是？（ ）
A. 热继电器
B. 反转接触器
C. 正转接触器
D. 电源

20、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为2V、3V、4V，对应的输入电阻分别为20kΩ、30kΩ、40kΩ，那么输出电压约为多少？（ ）
A. 9V B. 8V C. 7V D. 6V

21、一个数字电路用于实现乘法运算，输入为两个 3 位二进制数。当输入分别为 101 和 110 时，电路输出为 11110 。若输入变为 111 和 101 ，那么电路的输出最有可能是（ ）
A. 10001 B. 11011 C. 10111 D. 11101

22、假设一个电磁波在真空中传播，其频率为 10^9 Hz ，则该电磁波的波长为：（ ）
A. 0.3 m
B. 3 m
C. 30 m
D. 300 m

23、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

24、某工厂的电气控制系统中，有一台变频器驱动的风机。当变频器的频率从 40Hz 增加到 50Hz 时，风机的风量显著增加，但同时噪声也明显增大。可能的原因是？（ ）
A. 风机叶片损坏
B. 电机轴承磨损
C. 风道堵塞
D. 以上都有可能

25、在电磁波的反射和折射中，当电磁波从光疏介质射向光密介质时，反射波相对于入射波会产生：（ ）
A. 半波损失
B. 全波损失
C. 相位不变
D. 振幅增大

26、在一个数字系统中，需要对输入的数字信号进行编码。以下哪种编码方式具有纠错功能？（ ）
A. 二进制编码
B. 格雷码
C. 汉明码
D. 循环码

27、一个乙类互补推挽功率放大电路，电源电压为 ±12V，负载电阻为 8Ω，输入信号为正弦波。若忽略三极管的饱和压降，请问该电路的最大输出功率约为多少？（ ）
A. 9W B. 18W C. 27W D. 36W

28、某场效应管的转移特性曲线如图所示（给出具体图形描述），请问该场效应管的类型和阈值电压约为多少？（ ）
A. N沟道增强型，2V
B. N沟道耗尽型，-2V
C. P沟道增强型，-2V
D. P沟道耗尽型，2V

29、一个由 5 个触发器组成的移位寄存器，若要实现串行输入、并行输出和并行输入、串行输出，应该如何连接和控制？（ ）
A. 有特定的连接和控制方式
B. 无法实现
C. 连接和控制方式不确定
D. 取决于其他因素

30、在电磁波的传播中，已知某一时刻电场强度的方向沿 x 轴正方向，磁场强度的方向沿 y 轴正方向。经过一段时间后，电场强度的方向变为沿 y 轴正方向，那么此时磁场强度的方向应该是：（ ）
A. 沿 x 轴正方向
B. 沿 x 轴负方向
C. 沿 z 轴正方向
D. 沿 z 轴负方向

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电子系统的时钟管理中，以下哪些因素需要考虑？（ ）
A. 时钟频率
B. 时钟抖动
C. 时钟相位
D. 时钟同步

2、在放大器的稳定性分析中，以下哪些方法可以提高稳定性？（ ）
A. 减小反馈深度 B. 补偿电容 C. 降低增益 D. 改变电路结构

3、以下关于数字电路中的状态机，哪些说法是正确的？（ ）
A. 用于描述系统的状态和状态转换 B. 分为有限状态机和无限状态机 C. 常用于控制系统和通信协议 D. 可以用硬件或软件实现

4、在电动力学中，以下哪些情况会导致电磁波的模式转换（ ）
A. 不均匀介质 B. 边界条件的变化 C. 电磁波的频率变化 D. 磁场的变化

5、在电力系统的无功优化中，以下哪些目标可以作为优化的目标函数？（ ）
A. 最小化网损
B. 最大化电压稳定性
C. 最小化无功补偿设备的投资
D. 最大化系统的供电可靠性

6、对于时变电磁场中的位移电流，以下描述恰当的是（ ）
A. 与电场的变化率有关 B. 是产生磁场的源之一 C. 类似于传导电流 D. 只存在于真空中

7、在数字电路中，提高系统时钟频率可能带来的影响有（ ）
A. 增加数据处理速度
B. 对电路的稳定性要求更高
C. 可能导致功耗增加
D. 对布线和布局的要求更严格

8、以下关于电磁波在谐振腔中的模式，描述正确的有（ ）
A. 具有特定的频率 B. 场分布具有特定形式 C. 品质因数影响模式选择 D. 模式是唯一的

9、电力系统中的谐波源主要有（ ）
A. 电力电子设备
B. 电弧炉
C. 变压器的铁芯饱和
D. 异步电动机

10、电气控制系统的可靠性设计包括哪些方面？
A. 采用冗余技术
B. 提高元件质量
C. 优化电路结构
D. 进行可靠性测试

三、简答题（本大题共4个小题，共20分)
1、（本题5分）阐述电力系统中的电力人工智能技术的应用方向和前景。

2、（本题5分）简述电力系统中的防雷保护措施有哪些？

3、（本题5分）简述电气控制系统中智能传感器的特点和优势。

4、（本题5分）解释电力系统通信的主要方式和技术。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个工业园区的分布式发电系统与电网的并网点出现电压波动和功率失衡的问题，影响了电网的稳定性和发电系统的效率。通过对并网设备、控制系统和电网参数的监测和分析，发现了一些导致问题的关键因素。请详细分析这些因素，并提出解决电压波动和功率失衡问题的技术方案和运行管理措施。

2、（本题10分）某工厂的电气设备在潮湿环境下容易出现故障。请分析潮湿环境对电气设备的影响机制，包括绝缘性能下降、腐蚀等，并提出在潮湿环境下保护电气设备的措施。

3、（本题10分）某企业的配电室在运行过程中出现了过热现象。分析可能的原因，如负载过大、通风不良等，并提出解决办法。
