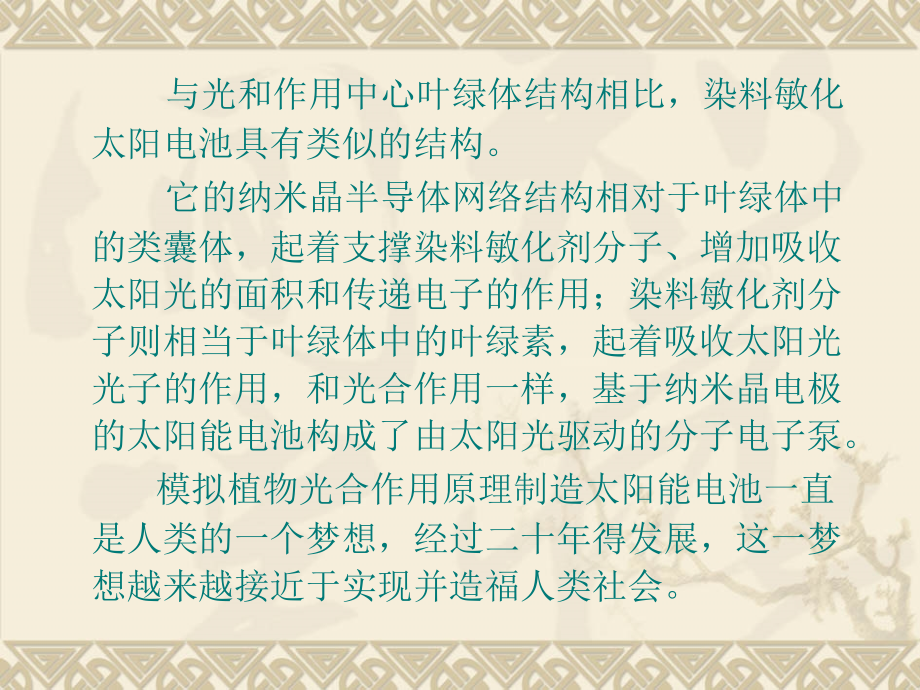

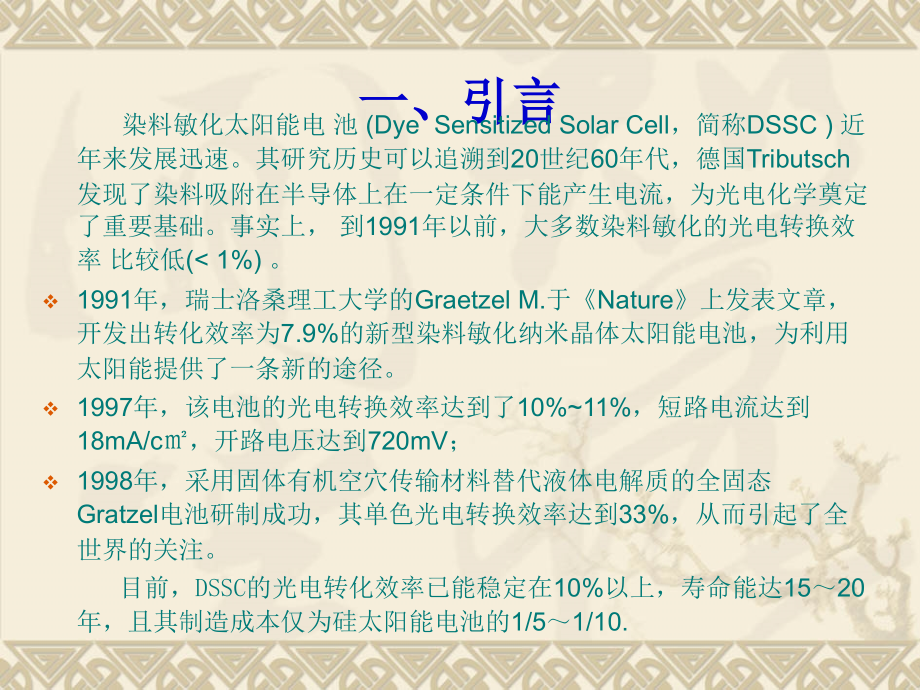

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、引言,染料敏化太阳能电 池,(,Dye Sensitized Solar Cell,，简称,DSSC,),近年来发展迅速。其研究历史可以追溯到,20,世纪,60,年代，德国,Tributsch,发现了染料吸附在半导体上在一定条件下能产生电流，为光电化学奠定了重要基础。事实上，到,1991,年以前，大多数染料敏化的光电转换效率 比较低,(1%),。,1991,年，瑞士洛桑理工大学的,Graetzel M.,于,Nature,上发表文章，开发出转化效率为,7.9%,的新型染料敏化纳米晶体太阳能电池，为利用太阳能提供了一条新的途径。,1997,年，该电池的光电转换效率达到了,10%11%,，短路电流达到,18mA/c,，开路电压达到,720mV,；,1998,年，采用固体有机空穴传输材料替代液体电解质的全固态,Gratzel,电池研制成功，其单色光电转换效率达到,33%,，从而引起了全世界的关注。,目前，,DSSC,的光电转化效率已能稳定在,10%,以上，寿命能达,15,20,年，且其制造成本仅为硅太阳能电池的,1/5,1/10.,与光和作用中心叶绿体结构相比，染料敏化太阳电池具有类似的结构。,它的纳米晶半导体网络结构相对于叶绿体中的类囊体，起着支撑染料敏化剂分子、增加吸收太阳光的面积和传递电子的作用；染料敏化剂分子则相当于叶绿体中的叶绿素，起着吸收太阳光光子的作用，和光合作用一样，基于纳米晶电极的太阳能电池构成了由太阳光驱动的分子电子泵。,模拟植物光合作用原理制造太阳能电池一直是人类的一个梦想，经过二十年得发展，这一梦想越来越接近于实现并造福人类社会。,二、色素增感型太阳能电池的特征,1,、较低的制造成本,构成色素增感型太阳电池的,TiO,2,等无机氧化物及色素的原材料比硅价格便宜，制造方法可以用印刷方式，不必用高价制造设备，制造成本较低。,2,、高转换效率,目前色素增感型太阳电池的最高转换效率达到了,10%,，新的高性能色素（如光吸收端波长更长）的开发及光电极电子由于能抑制电子损耗过程，有可能得到更高的转换效率。,3,、受原材料资源的制约少,构成电池的材料为,TiO,2,、,ZnO,等氧化物半导体及,Ru,色素、喹啉蓝等增感色素，还有碘的化合物等电解质溶液，资源制约少。,4,、多种多样的色素增感太阳电池是可能的,由氧化物半导体和色素进行组合，可制造出各种性能和机能的色素增感型太阳电池。,5,、废物再生利用型太阳能电池,电池原料与环境的适应性好，造成环境污染的可能性小；且使用有机色素的太阳电池可通过色素的脱除及燃烧除去，故氧化物半导体光电极有可能实现资源再利用。,三、染料敏化太阳能电池的工作原理,染料敏化太阳电池主要由透明导电玻璃基板、,TiO,2,纳米晶多孔薄膜、染料、电解质溶液和透明对电极,(,一般涂有,Pt),组成。,DSCC,的基本工作原理如下：当能量低于半导体纳米,TiO,2,禁带宽度，但等于染料分子特征吸收波长的入射光照射在 电极上时，吸附在电极表面的染料分子中的电子受激跃迁至激发态，然后注入到,TiO,2,导带，而染料分子自身成为氧化态。注入到,T iO,2,中的电子通过扩散富集到导电玻璃基板，然后进入外电路。处于氧化态的染料分子从电解质溶液中获得电子而被还原成基态，电解中被氧化的电子给扩散至对电极，在电极表面获得电子被还原，这完成了一个光电化学反应循环。,光电转换机理,染料敏化太阳能电池的工作原理,D+hv D,*,D,*,D,+,+e,-,(CB),2,D,+,+3I,-,D+I,3,-,D,+,+e,-,(CB)D,e,-,(CB)e,-,(BC),I,3,-,+2e,-,(CB)3I,-,I,3,-,+2e,-,(CE)3I,-,2,D,+,+3I,-,D+I,3,-,D,：基态染料,f,分子,D,*,：激发态染料分子,D,+,：氧化态染料分子,I,3,-,：氧化态电解质,I,-,：还原态电解质,评价性能的参数（一）,=LHE,（,）,inj,c,LHE,（,）,=1-10,-(),为每单位平方厘米膜表面覆盖染料的摩尔数,;,(),为染料吸收截面积。,inj,=k,inj,/(,-1,+k,inj,),k,inj,为电子注入的速率常数；,为激发态寿命。,入射单色光的光电转换效率,(,IPCE,),inj,为电子注入的效率,c,是电极收集,注入电荷的效率,c,是电极收集,注入电荷的效率,光吸收效率,Ref:Nazeeruddin,M.K.,Gr,tzel,M.,J.Am.Chem.Soc,.1993,115,6382,i,ph,：,短路电流；,V,oc,：,开路电压；,ff,：,填充因子；,I,s,：,入射光强度。,总转化效率,(,输出功率与输入功率之比,),：,评价性能的参数（二）,影响电池光电转化效率的因素,采光效率,电子的注入,收集效率,有机光敏染料的光吸收性能,有机光敏材料与纳米微晶半导体材料的能级的匹配,电子在薄膜中的扩散性能,染料敏化电池需要满足的条件,染料分子能够牢固地连接到氧化物半导体表面，需要染料分子带有特定的官能团。,染料分子激发态电位要比半导体的导电电位偏负至少,0.1V,，为光生电子向半导体的注入提供驱动力。,电解质中氧化还原电对的电极电位要比染料分子基态的电位偏负，可以保证染料分子的循环利用。,染料敏化纳米晶体太阳能电池（,DSSC,）（或称,Graetzel,型光电化学太阳能电池）主要包括,镀有透明导电膜的玻璃基底,，,染料敏化的半导体材料,、,对电极,以及,电解质,等几部分。,将纳米二氧化钛烧结在导电玻璃上，再将光敏染料镶嵌在多孔纳米二氧化钛表面形成工作电极（光电极），在工作电极和对电极（通常为担载了催化剂铂或者碳的导电玻璃）之间是含有氧化还原电对（常用,I,2,和,I,-,）的液体电解质，它浸入纳米二氧化钛的孔穴与光敏染料接触。,四、染料敏化太阳电池的结构,阳极（光电极）：,染料敏化半导体薄膜,TiO2,膜,:520um,14mg/c,阴极（对电极）：镀铂的导电玻璃,电解质：,I,3,-,/I,-,电池结构示意图,1,、光电极半导体材料,金属硫化物、金属硒化物,、钙钛矿以及钛、锡、锌、钨、锆、铪、锶、铁、铈等的氧化物均可用作,DSSC,的中的半导体材料,.,1999,年,，,Guo,报道了,Nb,2,O,5,染料敏化的太阳能电池,.,2000,年,，,Poznyak,等人还报道了纳米晶体,In,2,O,3,薄膜电极,的光电化学性质,.,在国内,，目前北京大学的研究者们对各种染料敏化纳米薄膜研 究得较多。在这些半导体材料中,TiO,2,ZnO,和,SnO,2,的性能较好,.,为何使用,TiO,2,纳米晶电极？,染料敏化纳米晶半导体电极既可以保证高的光电转化量子效率又可以保证高的光捕获效率，从这个角度看，二氧化钛纳米晶电极的应用使得染料敏化太阳能电池的研究进入了一个全新的时代，大大推动了光电转化研究的发展。,二氧化钛是一种资源丰富、安全无毒、化学性质稳定的半导体材料。其晶型有金红石、锐钛矿、板钛矿三种。金红石的禁带较窄,(3.0 eV),，光腐蚀性较强，而锐钛矿的禁带较宽,(3.2 eV),，所以它的稳定性较好，适合于做染料敏化太阳能电池中的半导体材料。,纳米,TiO,2,薄膜电极材料,Scanning electron micrograph of the surface of a mesoporous anatase film prepared from a hydrothermally processed TiO,2,colloid.The exposed surface planes have mainly 101,orientation.Porosity:50%.Average pore size:15nm;,制备方法：,溶胶凝胶法；,水热反应法；,溅射法；,醇盐水解法；,溅射沉积法；,等离,子喷涂法,；,丝网印刷法等,微观结构,（孔径 气孔率）,Ref,：,ORegan B.and Grtzel M,.,Nature,1991,353,737,二氧化钛纳米晶电极的微结构对光电转化性质的影响,（,1,）对于具有相同表面积的电极，孔径大小显著影响光电转化性质，特别是在高光强下。,（,2,）太阳能电池所产生的电流与二氧化钛电极所吸附的染料分子数直接相关。,（,3,）孔隙度对光电转化性质的影响很大。,2,、敏化剂（增感色素）,敏化剂,：是染料敏化太阳能电池的一个重要组成部分。它的作用就是吸收太阳光，基态电子受激发到激发态，然后再转移到半导体的导带上。,敏化剂必须具备的条件：,(1),在,TiO,2,纳米晶电极表面具有良好的吸附性，即能够快速达到吸附平衡，且不易脱附；,(2),在可见光区域要有较强较宽的吸收带；,(3),其氧化态和激发态要有较高的稳定性；,(4),激发态寿命足够长，且有很高的电荷传输效率；,(5),具有足够负的激发态氧化还原电势以保证染料激发态电子注入,TiO,2,导带；,(6),在氧化还原过程中，要有相对低的势垒以便在初级和次级电子转移中的自由能损耗最小。,敏化剂在纳米晶上的自组装方式,敏化剂染料分子的化学键合模式。,敏化剂分类,联吡啶金属络合物系列,酞菁（,Phthalocyanine,）系列,卟啉（,Porphyrin,）系列,纯有机染料系列,N,3,Black dye,联吡啶金属络合物系列,Wavelength nm,Black dye,N,3,和,Black Dye,性能比较,卟啉系列,和酞菁系列,Merocyanine derivative,Mb(18)-N with an overall,=4.2%,纯有机染料系列（一）,-,半菁染料衍生物,NKX-2311,NKX-2677,纯有机染料系列（二）,-,香豆素衍生物,NKX-2677,NKX,2677,性能,电解质的作用：,在,DSSC,中，电解质主要起到充当电荷交换媒介的作用，即将电子传输给出于氧化态的染料分子，并将空穴传输到对电极，它能使得电池中的各个组分分别回到其初始状态,以完成闭合回路。,电解质的分类：,根据电解质的状态不同,用于染料敏化太阳电池的电解质主要分为液态电解质、固态电解质和准固态电解质三大类。,3,、电解质,液态电解质,液态电解质由于其具有扩散速率快、光电转换效率高、组成成分易于设计和调节、对纳米多孔膜的渗透性好等优点,一直被广泛应用和研究。它主要由三个部分组成,:,有机溶剂、氧化还原电对和添加剂。用作液体电解质中的有机溶剂常见的有,:,腈类,(,如乙腈、甲氧基丙腈等,),、酯类,(,碳酸乙烯酯、碳酸丙烯酯和,-,丁内酯等,),。这些有机溶剂具有较宽的电化学窗口,不易导致染料的脱附和降解,其凝固点低,适用的温度范围宽。此外,它们还具有较高的介电常数和较低的粘度,能满足无机盐在其中溶解和离解的要求,且溶液具有较高的电导率。另外，近年来还出现了一类采用离子液体作为溶剂的新型液态电解质,离子液体电解质。,液态电解质存在的缺点：,易导致敏化染料的脱附,；,(2),溶剂,易挥发,与敏化染料作用导致染料降解,；,(3),密封工艺复杂,；,(4),载流子迁移速率很慢,，在高强度光照时不稳定；,(5),存在其他氧化还原反应。,固态电解质,目前研究得较多的固态电解质是有机空穴传输材料、无机,p,型半导体材料和聚合物固态电解质。,有机空穴传输材料作为,DSSC,的全固态电解质,虽然研究十分活跃,但由于纳米多孔膜存在着孔径大小、分布和形貌等许多复杂因素,如何改善有机空穴传输材料和纳米多孔膜的接触,提高空穴传输的速率,降低有机空穴传输材料自身的电阻,提高固态电解质太阳电池的光电转换效率等许多问题尚需进一步深入研究。,用作,DSC,固体电解质的,p,型半导体材料主要是,CuSCN,等。无机,p,型半导体材料作为,DSSC,中的固态电解质,如何解决其稳定性,提高空穴传输的速率,是提高这类固态电解质太阳电池光电转换效率所必须解决的问题。,用于染料敏化纳米晶太阳电池的空穴传输材料，一般应满足如下条件,:,在可见光区,(,染料吸收范围,),内透明；,沉积,p,型半导体的方法不能引起染料降解或溶解；,染料基态能级要在,p,型半导体价带之下，而激发态能级在,TiO,2,导带之上。,固,态,空,穴,传,输,材,料,Graetzel,等人在,1998,年用,2,2,7,7-,四,(N,N-,二对甲氧基苯基氨基,)-9,9-,螺环二芴,(OMeTAD,如下图所示,),作为空穴传输材料,得到了单色效率高达,33%,的电池,。,准固态电解质,准固态电解质主要是在有机溶剂或离子液体基液态电解质中加入胶凝剂形成凝胶体系，从而增强体系的稳定性。准固态电解质按照被胶凝的液体电解质的不同，可以分为基于有机溶剂的准固态电解质和基于离子液体的准固态电解质。用于胶凝液体电解质的胶凝剂分为有机小分子胶凝剂、聚合物胶凝剂和纳米粒子胶凝剂。在有机溶剂电解质中加入有机小分子胶凝剂、聚合物胶凝剂或,无机纳米离子,，能使其固化得到准固态的凝胶电解质，有效地防止电解质的泄漏,减缓有机溶剂的挥发。但随着时间的延长，这类电池依然会存在着有机溶剂的挥发损失问题。,4,、对电极,对电极使用在导电玻璃上喷镀铂（,Pt,）的方法,最近作为实用化研究也在研究石墨电极,五、自制染料敏化太阳能电池,第一步：二氧化钛膜的制备,二氧化钛的制备有两种方法：一种方法是：称取适量二氧化钛粉放入研钵中，一边研磨，一边逐渐加入硝酸或乙酸,(pH,值为,3-4),，研磨均匀。另一种方法是：取适量二氧化钛粉，加入乙酰丙酮水溶液，然后边研磨边逐渐加入水使之研磨均匀。,图片说明：二氧化钛浆料制备,取一定面积的导电玻璃，用万用表来检测判断其导电面。用透明胶带盖住电极的四边，其中,3,边约盖住,1-2mm,宽，而第四边约盖,4-5mm,宽。胶带的大部分与桌面相粘，有利于保护玻璃不动，这样形成一个约,40-50m,深的沟，用于涂敷二氧化钛。在上面几滴,TiO,2,溶液，然后用玻璃棒徐徐地滚动，使其涂敷均匀。,待二氧化钛薄膜自然凉干后，再撕去胶带，放入炉中，在,450,下保温半小时。可选用电热枪或管式炉，也可用酒精灯或天然气灯在有支撑下加热,10min,。然后让其自然冷却至室温，储存备用。烧结后得到二氧化钛膜。其类似于类囊体膜，呈多孔状，多孔膜有利于吸收太阳光和收集电子。,图片说明：用酒精灯烤干,图片说明：二氧化钛涂敷,第二步：利用天然染料把二氧化钛膜着色,在新鲜的或冰冻的黑莓、山莓和石榴籽上滴,3-4,滴水，再进行挤压、过滤，即可得到我们所需要的初始染料溶液；也可以把,TiO,2,膜直接放在已滴过水并挤压过的浆果上，或在室温下把,TiO,2,膜浸泡在红茶,(,木槿属植物,),溶液中。有些水果和叶子也可以用于着色。如果着色后的电极不立即用，必须把它存放在丙酮和脱植基的叶绿素混合溶液中。,图片说明：二氧化钛薄膜着色,第三步：制作反电极,电池既需要光阳极，又要一个对电极才能工作。对电极又叫反电极。取与正电极相同大小的导电玻璃，利用万用表判断玻璃的导电面（利用手指也可以作出判断，导电面较为粗糙）。把非导电面标上,+,，然后石墨棒或软铅笔在整个反电极的导电面上涂上一层碳膜。这层碳膜主要对,I-,和,I,3,-,起催化剂的作用。整个面无需掩盖和贴胶带。因而整个面都可以涂上一层催化剂。可以通过把碳膜在,450,下烧结几分钟来延长电极的使用寿命。电极必须用乙醇清洗，并烘干。也可以利用化学方法沉积一层通明的、致密的铂层来代替碳层作为反电极。,图片说明：反电极制备,第四步：组装电池,小心地把着色后的电极从溶液中取出，并用水清洗。烘干之前再用乙醇或异丙醇清洗一下，以确保将着色后的多孔,TiO,2,膜中的水份除去。把烘干后的电极的着色膜面朝上放在桌上，再把涂有催化剂的反电极放在上面，把两片玻璃稍微错开，以便于利用未涂有,TiO,2,的电极部分和反电极作为电池的测试用。,图片说明：电池的封装,第五步：注入电解质,用两个夹子把电池夹住，再滴入两滴含碘和碘离子的电解质溶液，由于毛细管原理，电解质很快在两个电极间均匀扩散。,图片说明：电解质的注入,第六步：测试,六、研究领域的新进展,新型高性能增感色素的开发,新型氧化物半导体薄膜光电极,电解质溶液的固体化,拟固体化,塑料太阳电池,优 点,制成透明的产品，应用范围广；,在各种光照条件下使用；,光的利用效率高,；,对光阴影不敏感；,可在很宽温度范围内正常工作,面临的主要问题,染料问题,（现在公认使用效果较好的,N,3,制备过程较复杂,因而价格也比 较昂贵。因此,寻找低成本而性能良好的染料成为当前研究的一个热点）,纳米材料,（如何获得制备方法简单、尺寸分布可控的纳米材料？）,电解质及基体材料,（为达到商业化的目标 溶液电解质要逐步用固体电解质取代，以提高稳定性和使用寿命）,电池的串并联问题,
