艾礼安脉冲电子围栏安装.ppt

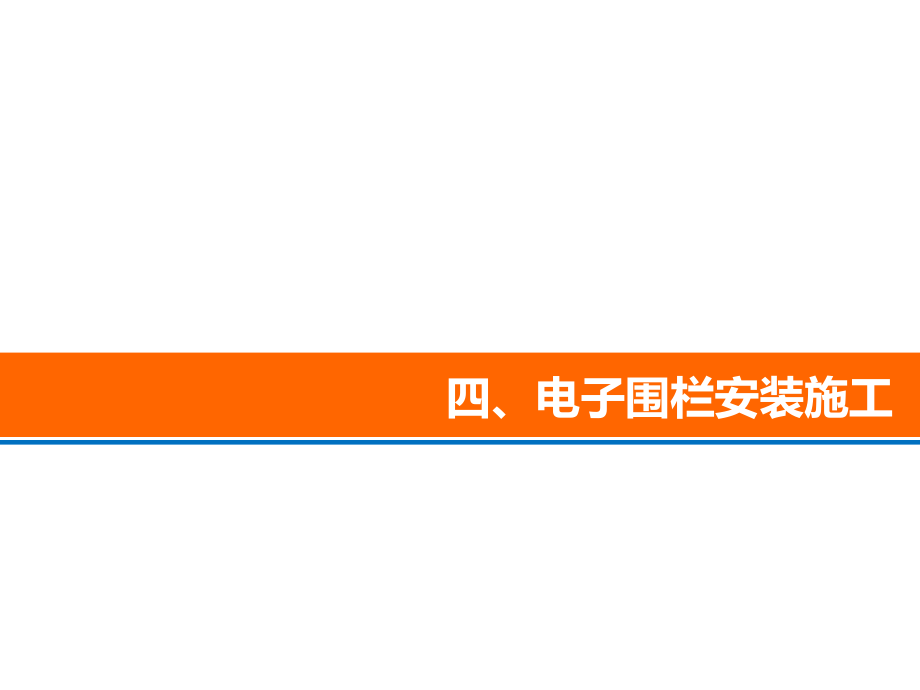

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2013,年合作伙伴培训交流大会,脉冲电子围栏,四、电子围栏安装施工,一、勘查现场，了解客户要求,二、电子围栏前端配件安装,三、电子围栏主机安装,四、通电测试及自检,电子围栏施工五步骤,脉冲电子围栏,:,五、电子围栏整体管理方案,电子围栏系统属于周界报警其中一种类型，因此施工之前，要首先了解是否有条件安装，例如，,石油、天燃气储藏仓库,等易爆环境禁止安装；,其次，要了解客户要求，,防护等级、防区数量及其他要求,，以便我们更好的满足客户要求；,最后，我们要根据现场实际情况，确定,前端安装位置、角度,，及电子围栏主机安装位置，以及,消防门、出入口等特殊安装环境,的施工工艺。,一、勘查现场，了解客户要求,脉冲电子围栏,:,不适合安装电子围栏的场所：,石油储备库,天燃气储备库,不适合安装电子围栏的场所：,加油站,易燃品仓库,出入口大门、消防通道一般不建议安装电子围栏前端，,使用传统对射；不安装时，如需将两边连接为一个防,区，使用高压导线依次对联，将不同回路的高压导线,分管预埋；客户强烈要求，可焊接终端杆，大门开启,处可做为相邻两个防区尾端跳线端。,二、电子围栏前端配件安装,脉冲电子围栏,:,电子围栏前端配件安装是整个项目的“面子”工程，安装时一定要,美观、实用、无死角,；电子围栏前端配件主要包括,终端杆、承力杆、中间杆、合金线及相配套的绝缘子,等，施工步骤如下：,1,、施工前准备：电子围栏前端配件、报警平台线管材等、,施工工具、施工辅料（冲击钻、锤子、罗丝刀、电胶布、,8,个的膨胀罗丝、线卡子等）；,2,、先将终端杆、承力杆、中间杆，依据所要使用的角度，进行组装；,终端杆组装：,终端杆组装：,终端杆组装：,终端杆组装（安装角度可调节，垂直、贴壁、,45,度角安装、,30,度角安装）：,承力杆组装：,承力杆组装：,承力杆组装：,承力杆组装（角度可调节）：,中间杆组装：,中间杆组装：,中间杆组装：,3,、在墙壁上使用冲击钻打孔，终端杆为,4,个孔，承力杆和中间杆均为,2,个孔，建议使用膨胀螺丝；,安装终端杆：,安装终端杆：,安装中间杆（承力杆）：,安装中间杆（承力杆）现场：,4,、安装合金丝：终端杆使用复合型多功能绝缘子，集绝缘,子、紧线器、固定夹功能于一身，经济、实用、美观；,合金线一端穿过复合型绝缘子过线孔，留有一定余量，,单线呈弹簧状紧密缠绕主线,合金线先将防区两端固定，合金线先呈,45,度角放置进过线,孔，拉紧线即平行，现场可直接调节绝缘子高度，尽量保,证合金线在同一水平高度。,承力杆绝缘子和中间杆绝缘子的过线安装方法基本一致，,承力杆绝缘子的高度调节，需用十字罗丝刀紧固，中间杆,绝缘子直接可用手顺时针旋转即可。,两端绝缘子均以此方法连接，并使用专用内六棱工具，顺,时针收紧两端合金线，直至合金线拉紧至平行。,使用线线连接器将合紧线接头处紧固，高压导线连接时，,也需通过线线连接器，防止长时间使用，接触面氧化，,致接触不良，引起断路故障。,二、四线制接线方式,脉冲电子围栏,:,警示牌安装：前端配件安装完毕后，最后悬挂,警示牌；警示牌悬挂原则上是建议,10,米一片，,尽量使用有外皮的金属丝，防止晃动中将合金,丝磨断，如使用小段合金丝，建议与中间杆固,定在一起，尽量不晃动；,其他几种电子围栏前端的安装大同小异，原则,上就是保证每条回路畅通，并与其他合金丝、,金属、树木等保持一定的间距。,目前我们大多使用多功能不锈钢杆，安装角度可,任意调节，配置复合型多功能绝缘子，较为方便,和美观,三、电子围栏主机安装,脉冲电子围栏,:,1,、首先将脉冲主机放置于防水箱内，位置居中且,靠上，使用罗丝固定于防水箱底板上，水平且牢固；,将防水箱固定在相邻两个防区始端终端杆下方的墙壁上，方便高压导线连接合金丝和脉冲主机；,2,、安装避雷器，每个防区需配置一个避雷器，使用专用支,架，安装于主机上方，最顶端合金丝，通过高压导线，,连接避雷器顶端接线柱后，连接脉冲主机；从尾端接出,铜导线，与接地桩相连；,合金丝通过高压导线，接入脉冲主机防水接线头。,一一对应，注意距离不易过长；,双防区主机一般是接入两组高压导线，分别接入，以便区,分哪个防区连线，在接线之前，一定要用万用表测试，确,定属于哪个防区，并找到同一 组回路两根高压导线；,所有的安装都结束，可以进行通电测试；,1,、如有防区,显示断路,，可考虑合金丝、高压导线有断开情况，或防区尾端没有跳线；,2,、如有防区,显示短路,，可考虑合金丝与周边的树木有接触，或是相邻两线碰到一起；,四、通电测试及自检,电子围栏,:,Thank You!,
