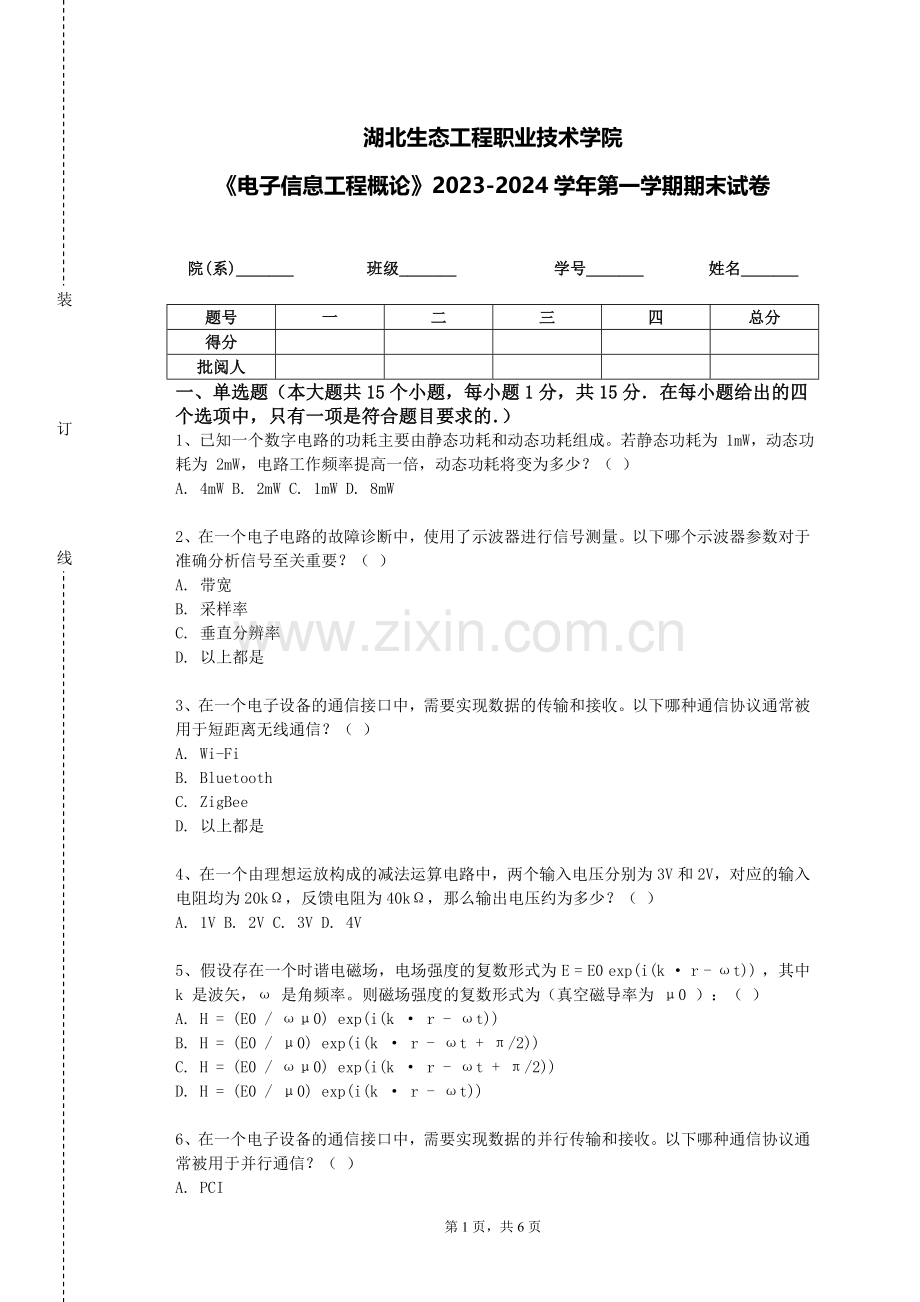

湖北生态工程职业技术学院
《电子信息工程概论》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、已知一个数字电路的功耗主要由静态功耗和动态功耗组成。若静态功耗为 1mW，动态功耗为 2mW，电路工作频率提高一倍，动态功耗将变为多少？（ ）
A. 4mW B. 2mW C. 1mW D. 8mW

2、在一个电子电路的故障诊断中，使用了示波器进行信号测量。以下哪个示波器参数对于准确分析信号至关重要？（ ）
A. 带宽
B. 采样率
C. 垂直分辨率
D. 以上都是

3、在一个电子设备的通信接口中，需要实现数据的传输和接收。以下哪种通信协议通常被用于短距离无线通信？（ ）
A. Wi-Fi
B. Bluetooth
C. ZigBee
D. 以上都是

4、在一个由理想运放构成的减法运算电路中，两个输入电压分别为3V和2V，对应的输入电阻均为20kΩ，反馈电阻为40kΩ，那么输出电压约为多少？（ ）
A. 1V B. 2V C. 3V D. 4V

5、假设存在一个时谐电磁场，电场强度的复数形式为 E = E0 exp(i(k · r - ωt)) ，其中 k 是波矢，ω 是角频率。则磁场强度的复数形式为（真空磁导率为 μ0 ）：（ ）
A. H = (E0 / ωμ0) exp(i(k · r - ωt))
B. H = (E0 / μ0) exp(i(k · r - ωt + π/2))
C. H = (E0 / ωμ0) exp(i(k · r - ωt + π/2))
D. H = (E0 / μ0) exp(i(k · r - ωt))

6、在一个电子设备的通信接口中，需要实现数据的并行传输和接收。以下哪种通信协议通常被用于并行通信？（ ）
A. PCI
B. USB
C. RS232
D. RS485

7、在一个自动化生产线上，电气控制系统需要与其他自动化设备进行通信，实现协同工作。常用的通信方式有现场总线、工业以太网等。现场总线具有实时性好、可靠性高的特点，但传输距离有限；工业以太网则传输速度快、扩展性强，但实时性稍逊。以下关于通信方式选择的考虑，正确的是（ ）
A. 对实时性要求高的系统应选择工业以太网
B. 传输距离远时应选择现场总线
C. 系统规模大、扩展性要求高时应选择工业以太网
D. 成本是选择通信方式的唯一因素

8、在一个数字电子电路中，需要实现逻辑门的功能。以下哪种逻辑门可以实现“与非”逻辑功能？（ ）
A. 与门
B. 或门
C. 非门
D. 与非门

9、考虑一个均匀介质中的平面电磁波，电场强度 E 和磁场强度 H 相互垂直，且 E 的振幅是 H 振幅的 c 倍，其中 c 为光速。若 E 的方向沿 x 轴，H 的方向沿 y 轴，则波的传播方向为：（ ）
A. z 轴正方向
B. z 轴负方向
C. x 轴正方向
D. x 轴负方向

10、在一个电气控制系统中，需要实现对电机的保护控制。以下哪种保护功能不是电机保护控制的常用功能？（ ）
A. 过载保护
B. 短路保护
C. 欠压保护
D. 超速保护

11、在一个电气控制系统中，使用了一个稳压电源为电路提供稳定的直流电压。若输入电源电压波动较大，而输出电压基本不变，可能是稳压电源中的哪个元件起到了关键作用？（ ）
A. 调整管
B. 比较放大器
C. 取样电路
D. 基准电压源

12、在一个由触发器和逻辑门组成的时序电路中，若触发器的时钟信号存在抖动，可能会对电路的工作产生什么影响？（ ）
A. 输出不稳定 B. 功能错误 C. 速度下降 D. 以上都有可能

13、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

14、在一个由与门、或门和非门构成的数字电路中，已知输入信号 A = 0 ，B = 1 ，C = 0 时，输出为 1 。若将输入信号 A 改为 1 ，B 改为 0 ，C 保持不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

15、在数字电路设计中，需要考虑电路的可扩展性。以下哪种设计方法可以提高电路的可扩展性？（ ）
A. 使用固定的电路结构
B. 减少电路的功能
C. 采用模块化设计
D. 降低电路的性能

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、电气控制原理图的绘制原则包括以下哪些？
A. 主电路在上，控制电路在下
B. 各电器元件按动作顺序从左到右、从上到下排列
C. 同一电器的不同部分使用同一符号
D. 所有电器的触点均按未通电或未动作时的状态绘制

2、对于电动力学中的电磁张量，以下特点描述准确的有（ ）
A. 是一个二阶张量 B. 包含电场和磁场信息 C. 具有对称性 D. 与参考系无关

3、对于电动力学中的电荷守恒定律，以下说法正确的有（ ）
A. 反映了电荷的连续性 B. 是麦克斯韦方程组的一部分 C. 适用于任何情况 D. 与电流密度有关

4、以下关于电磁波在不同介质分界面上的反射和折射，正确的有（ ）
A. 入射角和反射角相等 B. 折射角与入射角满足一定的关系 C. 能量守恒 D. 频率会发生变化

5、在电力系统的绝缘配合中，需要考虑的因素有（ ）
A. 过电压的大小和类型
B. 设备的绝缘水平
C. 成本和效益
D. 环境条件

6、对于数字系统中的图像处理，以下哪些操作会用到数字电子技术？（ ）
A. 图像压缩 B. 图像增强 C. 图像识别 D. 图像滤波

7、在电力系统的继电保护中，以下哪些保护可以用于线路的保护？（ ）
A. 距离保护
B. 零序保护
C. 过流保护
D. 纵联差动保护

8、以下关于电力系统中的智能电表的功能，正确的有（ ）
A. 电能计量
B. 数据采集与传输
C. 负荷监测与控制
D. 故障诊断

9、在电力系统的稳定性分析中，以下哪些因素会影响暂态稳定性？（ ）
A. 故障类型和位置
B. 系统的惯性时间常数
C. 发电机的励磁系统
D. 负荷的特性

10、以下关于数字电路中的 DAC （数模转换器）的性能指标，正确的有（ ）
A. 分辨率
B. 建立时间
C. 线性度
D. 转换精度

11、在研究电磁波的传播时，以下哪些条件会影响其传播特性（ ）
A. 介质的电导率 B. 电磁波的频率 C. 介质的磁导率 D. 电磁波的振幅

12、对于一个 RC 高通滤波器，以下哪些参数会影响其截止频率？（ ）
A. 电阻值 B. 电容值 C. 输入信号的频率 D. 输出信号的幅度

13、电力系统中的一次设备包括（ ）
A. 发电机
B. 变压器
C. 断路器
D. 电流互感器

14、在电力系统的无功补偿规划中，需要考虑的因素有（ ）
A. 负荷分布
B. 电网结构
C. 电压水平要求
D. 经济性

15、以下关于数字电路中的锁存器的描述，正确的是（ ）
A. 能够保持数据直到新的数据输入
B. 与触发器的功能相似，但触发方式不同
C. 常用于数据的暂存
D. 可以实现数据的同步传输

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释静电场的高斯定理，并举例说明其应用。

2、（本题5分）分析在高频情况下电容和电感的等效模型及其对电路的影响。

3、（本题5分）解释静磁场的安培环路定理，并给出应用实例。

4、（本题5分）简述电气控制系统中PLC的编程语言。

5、（本题5分）简述单稳态触发器的暂稳态持续时间的计算方法。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）电气设备的故障诊断专家系统是重要的技术手段。请分析故障诊断专家系统的组成和工作原理，讨论如何提高故障诊断的准确性和效率。

2、（本题10分）一个电力电子变换器在工作时产生了大量的电磁干扰，影响了周边设备的正常运行。请分析电磁干扰的产生机制，如开关动作、高频振荡等，并提出抑制电磁干扰的方法，如采用滤波电路、优化电路布局、屏蔽技术等。

3、（本题10分）一个自动化生产线的传感器系统出现数据不准确和不稳定的情况。请分析可能的原因，如传感器选型不当、安装位置错误、受到电磁干扰、环境因素影响等，并提出解决方法，包括正确选型、优化安装、采取屏蔽和滤波措施、进行环境适应性改进等。
