湖南都市职业学院
《电气工程》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个集成运放构成的电压比较器，输入电压从-10V变化到10V，参考电压为5V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）
A. -5V B. 0V C. 5V D. 10V

2、在一个数字信号处理系统中，需要对数字信号进行滤波和放大。以下哪种电路组合可以实现这个功能？（ ）
A. 加法器和比较器
B. 计数器和译码器
C. 滤波器和放大器
D. 编码器和解码器

3、数字电路中的触发器是一种具有记忆功能的电路元件。对于一个 D 触发器，当时钟上升沿到来时，输出 Q 会跟随输入 D 的变化。如果输入 D 一直保持高电平，经过多个时钟周期后，输出 Q 会是什么状态？（ ）
A. 高电平
B. 低电平
C. 不确定
D. 保持上一个状态

4、在一个直流电路中，电源电动势为 12V，内阻为 1Ω，外接一个电阻为 5Ω 的负载。当电路稳定工作时，下列关于电源输出功率和负载功率的计算，正确的是（ ）
A. 电源输出功率为 16W，负载功率为 10W
B. 电源输出功率为 10W，负载功率为 16W
C. 电源输出功率为 8W，负载功率为 8W
D. 电源输出功率为 20W，负载功率为 10W

5、对于一个由三极管构成的射极输出器，已知三极管的β = 80，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 25Ω C. 50Ω D. 100Ω

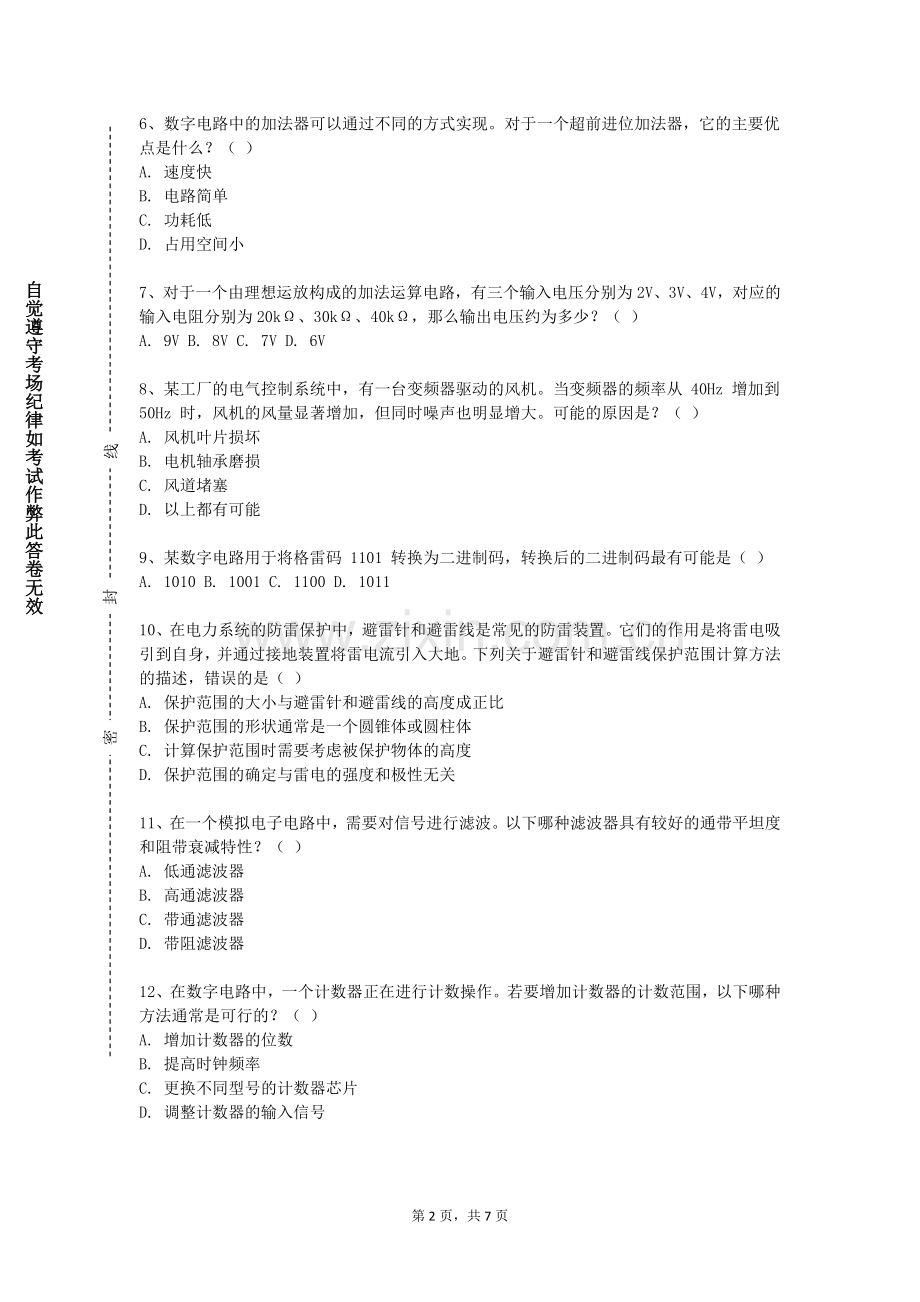

6、数字电路中的加法器可以通过不同的方式实现。对于一个超前进位加法器，它的主要优点是什么？（ ）
A. 速度快
B. 电路简单
C. 功耗低
D. 占用空间小

7、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为2V、3V、4V，对应的输入电阻分别为20kΩ、30kΩ、40kΩ，那么输出电压约为多少？（ ）
A. 9V B. 8V C. 7V D. 6V

8、某工厂的电气控制系统中，有一台变频器驱动的风机。当变频器的频率从 40Hz 增加到 50Hz 时，风机的风量显著增加，但同时噪声也明显增大。可能的原因是？（ ）
A. 风机叶片损坏
B. 电机轴承磨损
C. 风道堵塞
D. 以上都有可能

9、某数字电路用于将格雷码 1101 转换为二进制码，转换后的二进制码最有可能是（ ）
A. 1010 B. 1001 C. 1100 D. 1011

10、在电力系统的防雷保护中，避雷针和避雷线是常见的防雷装置。它们的作用是将雷电吸引到自身，并通过接地装置将雷电流引入大地。下列关于避雷针和避雷线保护范围计算方法的描述，错误的是（ ）
A. 保护范围的大小与避雷针和避雷线的高度成正比
B. 保护范围的形状通常是一个圆锥体或圆柱体
C. 计算保护范围时需要考虑被保护物体的高度
D. 保护范围的确定与雷电的强度和极性无关

11、在一个模拟电子电路中，需要对信号进行滤波。以下哪种滤波器具有较好的通带平坦度和阻带衰减特性？（ ）
A. 低通滤波器
B. 高通滤波器
C. 带通滤波器
D. 带阻滤波器

12、在数字电路中，一个计数器正在进行计数操作。若要增加计数器的计数范围，以下哪种方法通常是可行的？（ ）
A. 增加计数器的位数
B. 提高时钟频率
C. 更换不同型号的计数器芯片
D. 调整计数器的输入信号

13、考虑一个时序逻辑电路，使用 D 触发器实现。已知时钟频率为 100 MHz ，在连续的 5 个时钟周期内，输入信号 D 依次为 1、0、1、0、1 。那么在第 5 个时钟上升沿过后，触发器的输出 Q 最有可能是（ ）
A. 1 B. 0 C. 不确定 D. 以上都不对

14、在一个由多个逻辑门组成的数字电路中，已知当输入信号 A = 1 ，B = 0 ，C = 1 ，D = 0 时，输出为 0 。现在保持 A 和 D 不变，将 B 改为 1 ，C 改为 0 ，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

15、在一个深度负反馈放大电路中，已知反馈系数为 0.1，输入电压为 5V，则输出电压约为：（ ）
A. 0.5V
B. 5V
C. 50V
D. 500V

16、考虑一个计数器电路，其计数范围是从 0 到 15，采用 4 位二进制编码。当计数器处于状态 1010 时，再输入一个时钟脉冲，计数器将变为多少？（ ）
A. 1011 B. 0000 C. 1010 D. 0001

17、有一个电力系统，其输电线路采用架空线路和电缆线路混合的方式。架空线路容易受到外界环境的影响，如雷击、风灾等；电缆线路则具有较高的可靠性，但成本较高。在进行线路规划时，需要综合考虑这些因素。下列关于架空线路和电缆线路选择的原则，错误的是（ ）
A. 在城市中心区域，为了减少对环境的影响，应优先选择电缆线路
B. 在长距离输电中，为了降低成本，应优先选择架空线路
C. 对于重要的负荷，应采用架空线路以提高供电可靠性
D. 在跨越河流、山谷等特殊地段，应根据实际情况选择架空线路或电缆线路

18、在一个电子设备的通信系统中，需要实现信号的调制和解调。以下哪种调制方式具有较高的抗干扰能力？（ ）
A. 幅度调制（AM）
B. 频率调制（FM）
C. 相位调制（PM）
D. 以上都是

19、在一个集成运放构成的高通滤波电路中，若减小电阻的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先降低后升高

20、在一个电力系统中，需要对电力设备进行防雷保护。以下哪种设备可以用于防雷保护？（ ）
A. 避雷针
B. 避雷器
C. 接地装置
D. 以上都是

21、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

22、在一个风力发电场中，风力发电机将风能转化为电能。当风速变化时，风力发电机的输出功率也会随之变化。为了稳定风力发电机的输出功率，可以采用以下哪种技术？（ ）
A. 储能技术
B. 变频技术
C. 无功补偿技术
D. 谐波治理技术

23、在一个RC低通滤波电路中，电阻为30kΩ，电容为0.05μF，输入信号的频率为200Hz，那么该电路的输出电压与输入电压的比值约为多少？（ ）
A. 0.866 B. 0.707 C. 0.5 D. 0.25

24、数字电路中的全加器可以进行多位二进制数的加法运算。对于一个 8 位全加器，当两个输入分别为 11111111 和 00000000，低位进位为 1 时，输出结果是什么？（ ）
A. 100000000
B. 01111111
C. 10000000
D. 11111110

25、对于一个差分放大电路，若两个输入端分别输入大小相等、极性相反的信号，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电气控制线路中，按钮的颜色通常有哪些含义？
A. 红色表示停止
B. 绿色表示启动
C. 黄色表示故障
D. 蓝色表示复位

2、以下关于电磁波的群速度，说法合理的有（ ）
A. 可能不同于相速度 B. 反映能量传播速度 C. 与频率有关 D. 总是小于光速

3、在电力系统的自动化控制中，以下哪些技术可以实现远程监控和控制？（ ）
A. 通信技术
B. 传感器技术
C. 计算机技术
D. 自动化控制技术

4、在放大器的非线性失真分析中，以下哪些指标可以用来描述？（ ）
A. 谐波失真 B. 交越失真 C. 饱和失真 D. 截止失真

5、在集成（ ）
A. 需求分析 B. 方案设计 C. 电路实现 D. 性能测试

6、对于数字电路的设计流程，以下哪些步骤是常见的？（ ）
A. 需求分析 B. 逻辑设计 C. 电路实现 D. 性能测试

7、对于电动力学中的电磁张量，以下特点描述准确的有（ ）
A. 是一个二阶张量 B. 包含电场和磁场信息 C. 具有对称性 D. 与参考系无关

8、在数字电路的优化设计中，以下哪些方面可以考虑？（ ）
A. 减少逻辑门的数量 B. 提高电路的工作速度 C. 降低电路的功耗 D. 增强电路的可扩展性

9、以下哪些是数字电路中常见的编码方式？（ ）
A. 原码 B. 反码 C. 补码 D. 格雷码

10、在数模转换（DAC）电路中，以下哪些指标是重要的？（ ）
A. 分辨率
B. 转换精度
C. 转换速度
D. 线性度

三、简答题（本大题共5个小题，共25分)
1、（本题5分）描述如何实现一个数字信号的积分器。

2、（本题5分）探讨场效应管在不同工作区域的电流电压关系和特性。

3、（本题5分）解释在数字系统中如何进行数据的纠错编码电路实现。

4、（本题5分）说明电气控制系统中传感器的分类和作用。

5、（本题5分）说明配电网的特点和主要结构形式。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个数据中心的服务器机柜内布线混乱，导致散热困难和电气故障风险增加。请分析布线混乱的危害和可能的原因，如缺乏规划、设备更新导致线路更改、维护不当等，并提出机柜布线的规范和整理方案，以提高散热效果和系统可靠性。

2、（本题10分）某工厂的一台大型异步电动机在启动时经常导致电网电压下降，影响其他设备的正常运行。请分析造成这种现象的原因，如启动电流过大、电网容量不足等，并探讨可行的解决方案，如采用软启动装置、优化电网结构等，同时计算所需的相关参数。

3、（本题10分）在一个新能源发电场，如风力发电或光伏发电，其输出功率存在较大的波动性和不确定性，给电网的调度和稳定运行带来了挑战。请深入分析这种功率波动的特性和影响因素，包括气象条件、设备性能、储能配置等，并研究如何通过先进的预测技术、优化的储能系统和灵活的电网调度策略来应对。
