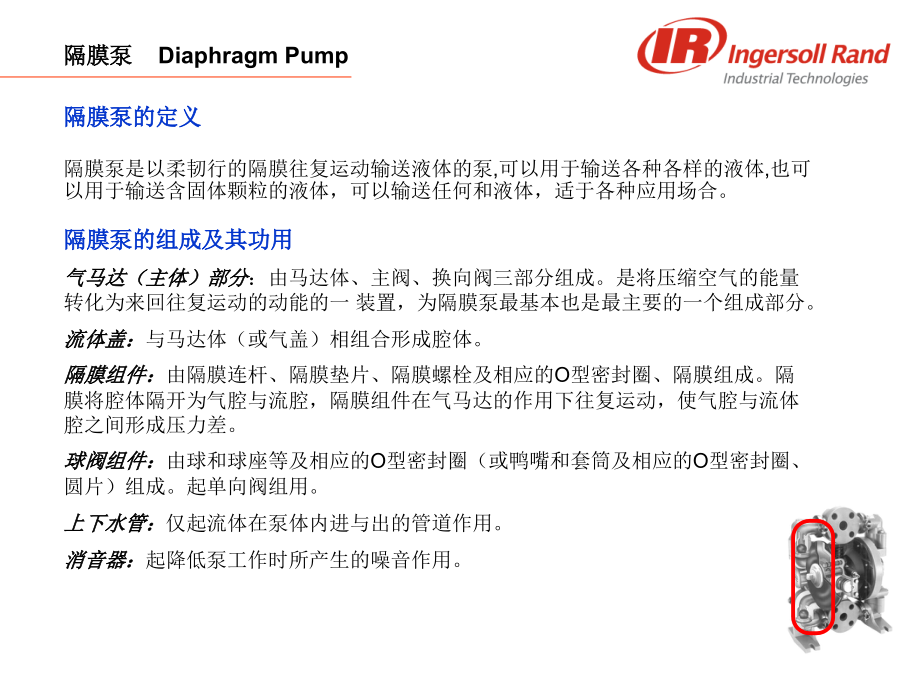

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,气 动 泵 培 训 手 册,美国英格索兰公司,隔膜泵 Diaphragm Pump,隔膜泵的定义,隔膜泵是以柔韧行的隔膜往复运动输送液体的泵,可以用于输送各种各样的液体,也可以用于输送含固体颗粒的液体，可以输送任何和液体，适于各种应用场合。,隔膜泵的组成及其功用,气马达（主体）部分,：由马达体、主阀、换向阀三部分组成。是将压缩空气的能量转化为来回往复运动的动能的一 装置，为隔膜泵最基本也是最主要的一个组成部分。,流体盖：,与马达体（或气盖）相组合形成腔体。,隔膜组件：,由隔膜连杆、隔膜垫片、隔膜螺栓及相应的O型密封圈、隔膜组成。隔膜将腔体隔开为气腔与流腔，隔膜组件在气马达的作用下往复运动，使气腔与流体腔之间形成压力差。,球阀组件：,由球和球座等及相应的O型密封圈（或鸭嘴和套筒及相应的O型密封圈、圆片）组成。起单向阀组用。,上下水管：,仅起流体在泵体内进与出的管道作用。,消音器：,起降低泵工作时所产生的噪音作用。,流体盖,球阀,隔膜,换向阀,主阀,主体,下水管,上水管,进气口,消音器,液体部分,隔膜泵的组成及其功用,隔膜泵 Diaphragm Pump,1/2”泵,1”泵,气马达(气阀)的位置,气阀是马达中形成运动的主要部分,寸泵的气阀是在泵体外的,1寸泵的气阀是与铸造的马大体装在一起,这种马达不同于气动工具的旋转马达,隔膜泵 Diaphragm Pump,隔 膜,有很多材质选择：,山道橡胶,特氟隆,丁腈等,可以适于各种液体，各种膜片有不同颜色,隔膜泵 Diaphragm Pump,隔膜泵的工作原理,压缩空气经由气阀进入膜片A的背面，使左边的气腔不断地充满压缩空气，使膜片向左运动而挤压左边的液体腔，同时，左边的两个单向球阀在流体的作用下将向下动作直至贴上球座。同时，随着膜片A的运动，将使膜片B在隔膜连杆的拉动下也向左运动，使右气腔的空气由消音器口排放到泵体外，然而右边液体腔将产后负压，右液体腔的两个单向球阀将开始向上动作脱离球座让液体进入右液体腔直至充满整个腔甚至出水管。膜片A和B将运动到它的极限贴近主体平面（如下页图所示）,膜片A,出水管,进水管,球阀（单向）,膜片B,进气口,隔膜连杆,球阀（单向）,阀组,球座,隔膜泵 Diaphragm Pump,隔膜泵的工作原理,泵的换腔：当膜片A及B运动到它们的极限时（如右图所示），右边气腔的空气已被排尽，右边的两个球阀向上动作，右边的液体腔已形成负压而从进水管吸入液体，膜片B相连的隔膜垫片与换向阀杆接触并将之推向左边，同时压缩空气将通过换向阀杆的中部通道进入主阀的右（大）端，因主阀两端的截面积不等而形成压力差，此时主阀只能向左运动，压缩空气会通过主阀的中心孔和侧孔进入右边的气腔，从,而完成换腔过程。换腔后，膜片B向右运动。,膜片A,换向阀,膜片B,隔膜垫片,隔膜泵 Diaphragm Pump,英格索兰气动隔膜泵的优点,不平衡主阀设计,螺栓连接结构,理想的含固体颗粒液体输送设备,广泛的流体适应性,允许空运转,干自吸,全寿命成本概念,：,英格索兰气动隔膜泵在使用中的整个成本由5 个部分组成：,a.停工损失（Downtime）占68%，,b.闲置费用（Spares）占9%，,c.维修费用（Installation/pares）占10%，,d.能耗费用（Energy Costs）占10%，,e.购买费用（Purchase Price）占3%,能源消耗,停工期,零配件,安装&维修,购买价格,对于泵用户来说，购买一台传统的隔膜泵要考虑到购买价格、停工期耗费、能源消耗、零部件成本和劳动力等成本。从以上总成本构成可以发现购买价往往是总成本中最小的一部分。所有部分加起来就是用户所需要考虑的长期使用成本。,隔膜泵 Diaphragm Pump,英格索兰气动隔膜泵的介绍,英格索兰气动隔膜泵分为：,ProSeries高性能工业气动隔膜泵 和 EXPert专家级高档工业气动隔膜泵,隔膜泵 Diaphragm Pump,非常适用于磨损性和固体物料的处理,因为它没有旋转及滑动密封（如旋转,/,离心泵），所以很多工艺工程师采用,Pro,系列的气动隔膜泵来处理磨损性很强的物料。,Pro,系列,“,不平衡阀”设计,使所有的,Pro,系列的气动隔膜泵“没有死点”。当泵停机的时候，因为不平衡气阀不会停在中间的位置，所以不会形成死点。因此工程师不需要用锤子去敲打泵，使泵重新工作。,提供大范围的材料选择,Pro,系列提供大范围的材料选择，使您能够根据您的应用选择最合适的材料。,螺栓结构更加安全可靠，也更加容易拆卸和组装,所有,Pro,系列的隔膜泵都采用螺栓结构来满足专业的要求。并且为了最大限度地防止化学腐蚀，螺栓材料选用,300,不锈钢。,更安全,更可靠,更容易组装,更实惠,正压灌装提供即时启动,性 能 卓 越,隔膜泵 Diaphragm Pump,EXPert系列,高效节能,质量可靠,维修简便,不平衡主阀,D阀,气阀组,Simushift阀,Quickdamp阀,EXP的关键技术,专利气动马达技术,EXP-PRO 的不同之处,两个系列泵的对比,ProSeries泵的应用,EXPertSeries泵的应用,变换工具,隔膜泵 Diaphragm Pump,EXP-PRO:不同的市场,EXP,:,化工流程应用,泵被作为工厂重要的部件时的应用,Pro,:,一般工业场合,泵被当作是日用品,当泵很“吝啬”的应用时,隔膜泵 Diaphragm Pump,PRO系列的销售,一般工业,一般的流体输送,油品回收,废水处理,流体分装,压滤,价格是主要考虑的因素,用PRO泵去竞争,比EXP泵便宜,隔膜泵 Diaphragm Pump,PRO泵的卖点,气阀,无死点的构造,能处理脏空气,压缩空气没有旁路流失,螺栓结构,去掉卡箍,不需要加空气润滑油,Bolts,隔膜泵 Diaphragm Pump,EXP代替RPO举例,化工方面使用12台“经典”泵,666100-X-C 型号,将流体从罐中输送到混合设备中,顾客可以受益于EXP技术,快排阀提高了效率，消除了结冰,EXP阀具有更少的部件，简化了保养,改善低流量，低进气压力下的启动,“一同换向”,改善气阀的工作,消除死点,隔膜泵 Diaphragm Pump,EXP 系列销售,考虑能效的时候,工厂使用很多的泵时,泵频繁或者连续运转时,当使用场合泵是整体的一个组成部分时,停机是不可接受的,泵的失效会造成其它工位的停工,当价格不是最重要的销售因素,顾客更关心维持生产运转,泵可以使顾客在其它方面节省金钱,节约能量,节约时间,减少停工,隔膜泵 Diaphragm Pump,EXP 系列销售,化学品生产,用PD20P-FPS-PTT将盐酸从贮罐输送到混合罐,客户因为泵的能效的提高而获得收益,泵的可靠性消除了停工,隔膜泵 Diaphragm Pump,气阀的对比,PRO系列的气阀,不平衡气阀,可以按要求操作,气阀可以处理脏空气,不需要润滑油,Competitors sold against number of parts,EXP 系列的气阀,不平衡气阀,一体化的快排阀,采用“一同换向阀”,无需润滑,减少47%的零件,Original PD20X-X&PD30X-X-B Air Valve,PD20X-X-B&PD30X-X-C EXP Style Air Valve,隔膜泵 Diaphragm Pump,EXP 的气阀,PD20X-X 和 PD30X-X-B 泵,转换套件的型号,637374-2:铝合金泵,637374-3:铝合金泵/或带计数器,637374-4:不锈钢泵,637374-5:不锈钢泵/或带计数器,隔膜泵 Diaphragm Pump,气阀替换的举例,PD30A-BAP-AAA-B输送陶瓷釉,购买铝合金泵套件包637374-2,EXP的气阀改善了低流量，气阀换向缓慢的场合,隔膜泵 Diaphragm Pump,市场和应用,隔膜泵 Diaphragm Pump,灌区转移,流体过滤,批量,喷涂,填充,潜水,脱水,废水处理,金属采矿,X,X,煤炭采矿,X,X,建筑,X,X,重型建筑,X,X,特殊建筑,X,X,食物类产品,X,X,X,X,纺织,X,X,X,X,X,木材,X,X,X,X,家具,X,X,造纸,X,X,X,X,X,X,固体石油,X,X,X,X,化学品,X,X,X,X,X,橡胶和塑料,X,X,X,X,皮革,X,X,X,石头、粘土和玻璃,X,X,X,X,X,原金属,X,X,X,加工过的金属,X,X,X,X,X,X,工业机械,电子仪器,X,X,运输,X,X,X,X,水上运输,X,X,X,隔膜泵 Diaphragm Pump,气动隔膜泵的一般应用,装罐,/,卸罐,流体过滤,批量和混合,涂装,物料填充过程,排水,排水,废水处理,隔膜泵 Diaphragm Pump,一家糖果生产企业使用IR ARO气动隔膜泵,把罐装车上的玉米糖浆卸下。,快速,输送,流体,可靠、不结冰,无死点,无泄漏,-,全螺栓结构,装罐/卸罐,隔膜泵 Diaphragm Pump,将物料从槽车输送到工厂储罐,将工厂里大型储罐中的物料输送到小罐中,从贮罐中把流体输送到槽车上,机动轨道车卸载,船舶,/,驳船卸料,PD30S-X泵用来储罐之间物料的转移,装罐/卸罐,隔膜泵 Diaphragm Pump,Wilden,泵被,IR ARO PD30X-X,型号取代。,ARO,的底角尺寸和,Wilden,等之间可以互换，因此能更方便替代其他产品,装罐/卸罐,PD30A-X,泵用在罐装区在两个储罐之间转移物料,泵必须流量高，不停机。,隔膜泵 Diaphragm Pump,油的转移,如图所示在澳大利亚的一个油库中使用的,666150-X,泵,用泵从附近的油罐里将油配送到各个加油站,PD20A-X,用于油库，输送大量油品,隔膜泵 Diaphragm Pump,流体过滤,在化工生产过程中过滤出杂质或原料,清洁处理中的流体,从机床冷却液中去除微粒,如图所示,666101-344-C,泵用于化学调配,泵为调配硝酸过程转移原料,泵必须自动调节适应背压的变化,可变的流量,应用场合：不能让泵停机或者停止操作！,不能有会泄漏的卡箍或密封圈,泵必须能应对腐蚀性物料,要求高的流量,ARO泵在加工中心从过滤器处输送切削冷却液,隔膜泵 Diaphragm Pump,流体过滤,隔膜泵 Diaphragm Pump,油墨调配,PD20A-X,用于通过过滤系统输送油墨,将泵安装在小车上，方便在工作场合的移动,666053-X,泵用于在油墨生产过程中流体物料的混合,泵远程启动,隔膜泵 Diaphragm Pump,批量/混合,流体或原料的调配完成最终产品,在混合过程中分配所需量的流体,可靠、不间断的运行,安全的流体转移,没有易泄漏的卡箍,低剪切力,泵不能改变所处理流体的特性,防爆,PD20A-X泵用于清漆的制造,隔膜泵 Diaphragm Pump,批量/混合,PD20A-X,泵在储罐间转移物料,ARO,泵的良好表现使它能替代所有其他品牌的产品,隔膜泵 Diaphragm Pump,两台,IR ARO,泵用于化学调配过程,6661A3-344-C,1”,泵,聚丙烯过流部分,特氟隆隔膜,PD02P-APS-PTT,”,泵,聚丙烯过流部分,特氟隆隔膜,更小的体积、更高的流量的泵用在两种化学品的定量处理中,批 量,隔膜泵 Diaphragm Pump,轻到中型粉末的输送,型号,#650784-B,：不锈钢粉末泵从大桶直接输送物料,泵安装在搅拌槽上。丙烯酸树脂从大桶处抽出来,物料直接分配到已混合的涡流中,提高操作效率,减少浪费,隔膜泵 Diaphragm Pump,食品加工,666151-244-C,用于沙丁鱼和金枪鱼包装,替代了电动齿轮泵,隔膜泵 Diaphragm Pump,涂料调配,在南加利福尼亚的一家涂料制造商,ARO,泵的应用,曾经使用,ARO,竞争对手品牌的隔膜泵长达,11,年,客户经历了停机和泄漏的卡箍造成的麻烦,试用了一台,PD30A-X,泵没有发生通常延误生产的故障,泵能输送,160,万到,180,万加仑的产品却始终没遇到维修的问题,隔膜泵 Diaphragm Pump,图画纸和其他纸张材料通过粘辊,镀锌钢材,防锈,电镀,喷 涂,隔膜泵 Diaphragm Pump,包装和填充容器例如桶、罐和模子,持续循环保持固体处于悬浮状态,填充和再循环过程,隔膜泵 Diaphragm Pump,必须能在高背压下可靠运行,泵必须能,“deadhead.”,必须处理腐蚀性的流体,3:1 Ratio high-pressure Diaphragm Pumps used to circulate fluids from original tank,to point of use and then back to original tank,3:1高压隔膜泵应用于从原料罐到使用点之间打循环。,填充和再循环过程,隔膜泵 Diaphragm Pump,石头、粘土和玻璃,陶瓷料浆在被,IR/ARO,泵输送之前保持悬浮状态,PF20A-AAP-SAA 2”板阀泵，如图所示隔膜泵在一家浴室水槽生产企业中转移陶瓷料浆。,隔膜泵 Diaphragm Pump,排水,在工业、市政建设或户外场合中从污水坑中排水,该泵不能在运行中突然停机！,该泵必须能处理磨损性物料和微粒,该泵必须能自吸,另外一个品牌的泵被用在以上污水坑中。该泵发生故障导致污水坑填满污水延误了生产。请注意在泵后面的发热器，,它的目的是为了防止泵排气的时候结冰，但是很不安全。,隔膜泵 Diaphragm Pump,泵必须按要求工作！,必须能处理磨损性物料,该泵应用在脱水场合中一般不需有人看管,必须要空打保证长期使用,排 水,在煤矿和建筑工地去除污水,Cage fabricated by end-user to ease movement of pump within mine,隔膜泵 Diaphragm Pump,隔膜泵经常用于压滤机的应用中,泵通过板框压滤器挤出淤泥,降低滤饼中液体含量,这个任务中，泵的任务很重,当板框压滤器膨胀开始充满物料时背压增加,泵必须能满足工艺要求！,在这个应用，在压滤机收集微粒过程中流量需要变化,废水处理,隔膜泵 Diaphragm Pump,板阀泵,PF20S-X,通过压滤机输送物料,该泵在草地设备生产商中应用,压滤机的应用,隔膜泵 Diaphragm Pump,该泵安装在料罐的上方,在废水处理系统中输送硫酸氢镁,废水处理,666057-444,666053-344,该泵在工厂废水处理过程中用来喷射化学物质,泵装在料桶上面或者上方。,隔膜泵 Diaphragm Pump,工业组装,隔膜泵 Diaphragm Pump,666057-344,输送热的洗涤剂到浸剂槽,该泵必须按要求保持正确的溶剂混合比,脱脂除油,隔膜泵 Diaphragm Pump,666053-311,典型的插桶泵，输送物料到工厂生产区域,流体转移,隔膜泵 Diaphragm Pump,666053-X,在加工中心替代了电动齿轮泵,能处理通过过滤器的含有金属屑的固体,该泵由电磁阀控制操作,过滤:加工中心,隔膜泵 Diaphragm Pump,6661T3-344-C,6661T4-444-C,该泵通过塑料管子输送电镀介质,该泵安装在电镀区域上方的夹层里,电 镀,隔膜泵 Diaphragm Pump,666100-3EB-C,用于回收处理工厂,在过滤过程中转移流体,SB10P-APS-A,脉冲减震器用于防止在转移过程中的物料喷洒,回收/处理,666100-X,泵,用于在回收处理工厂转移化学物料,隔膜泵 Diaphragm Pump,隔膜泵 Diaphragm Pump,隔膜泵 Diaphragm Pump,通过过滤回收系统输送青铜,回 收,666100-1EB-C,用在同一个工厂里,隔膜泵 Diaphragm Pump,汽车上的应用,隔膜泵 Diaphragm Pump,666101-344-C,不锈钢泵用于输送水性涂料,该泵使用在汽车总装生产厂中,输送涂料到大型混合罐中,批量和混合：涂料,隔膜泵 Diaphragm Pump,3:1,的泵在汽车总装生产厂中的涂料输送,在,120,英尺的不锈钢管道中进行水性漆的循环,黏度达,240,厘泊,循 环,涂料的循环,隔膜泵 Diaphragm Pump,洗车,计量,-,混合,道路喷漆划线,OEM 的应用,隔膜泵 Diaphragm Pump,用于分配清洁剂,IR ARO,泵由于它的可靠性被客户选择。,泵要按要求操作！,OEM 洗车,隔膜泵 Diaphragm Pump,大型、多组泵分配系统用于洗车,OEM 洗车,隔膜泵 Diaphragm Pump,666053-X,泵通过,40“(12.5m),的管子提供轮胎清洁剂,当由物料分配阀驱动后泵开始工作,洗车：转移,隔膜泵 Diaphragm Pump,如图所示使用的是,666053-X,型号,产品可靠性驱动客户购买,IR ARO,OEM:混合操作,隔膜泵 Diaphragm Pump,666100-3EB-C,66605J-3EB,泵提供流体到定量配送点,每台泵都装有减震器,SB10P-APS-A,，使流体的输送更加平稳。,OEM:涂料/油墨的调配,隔膜泵 Diaphragm Pump,66053-3EB,泵从位于其下方的,55,加仑的桶中配送物料。,物料通过管路到计量装置,.,这个场合需要该泵能按要求启动,OEM:物料分配,隔膜泵 Diaphragm Pump,PD20S-ASS-STT(pair),该泵用于转移磨损性可剥涂料。,该泵把物料从大型罐车中输送到卡车上的日常罐子中。,当卡车在路上行驶时该泵能喷涂油漆,OEM:道路涂漆,隔膜泵 Diaphragm Pump,ARO,Wilden,Warren Rupp,Graco,Weili,国产其他品牌,价格,最高,最高,最高,接近国产的价格,是进口产品的30%-50%,优势,在防冻和防磨损情况况下非常好,能输送高粘度物料，产品范围大。,性能平稳，故障发生率低,操作平稳性,当流体黏度很第时具有高效性,弱点,容易堵塞，阀容易磨损。,频繁的阀故障和死机。过多的噪音。在密封性上较弱。,更容易被杂质堵塞，需要过滤,在传输高粘度物料时较弱,只能用于在铝等有限性场合,压力不够，非金属材料，持久性差，死机和频繁性故障。,品牌认知度,在汽车制造，印刷，陶瓷等行业的品牌影响力大,在汽车生产，食品，医药等行业的品牌影响力大,市场知晓率略低,在流体处理和喷涂系统设计和安装上很强,针对陶瓷和废水处理的中端产品,通常没有很强的品脾宣传形象,综合评估,极具竞争力,极具竞争力,较强,较强,中等,中下,IR ARO和竞争对手比较,隔膜泵 Diaphragm Pump,英格索兰气动隔膜泵在以下方面技术领先:,空气马达效率高，马达自润滑，五年保证无需加油,快速排气阀专利设计，气阀不再结冰,(2”,和,3“),快,速排气阀专利设计,极低的空气泄漏率，是英格索兰气动隔膜泵的卓越之处,ISO9001,及,CE,认证，,Hydraulic,成员,泵主体五年保用（不含易损件）,检修耗时少,(,维修配件少,),更简单,提高生产效率 较少的维修,美国英格索兰公司,上海总部,上海市中山南二路1089号徐汇苑大厦11F,T:021-54529898 F:021-54106876,
