身边的液压系统.ppt

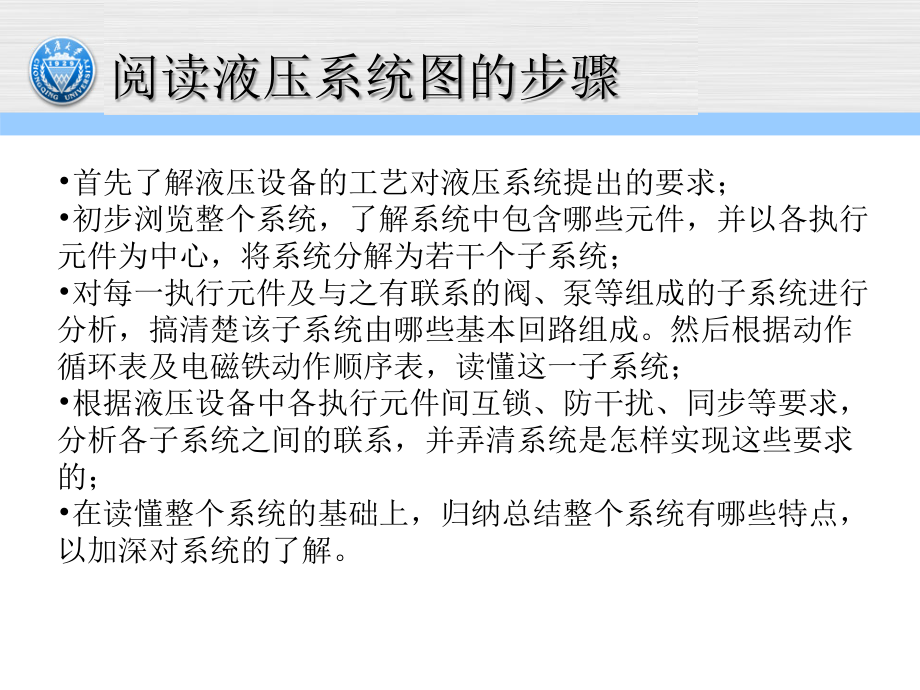

,*,章节标题,章节标题,*,章节标题,*,身边的液压系统,阅读液压系统图的步骤,首先了解液压设备的工艺对液压系统提出的要求；,初步浏览整个系统，了解系统中包含哪些元件，并以各执行元件为中心，将系统分解为若干个子系统；,对每一执行元件及与之有联系的阀、泵等组成的子系统进行分析，搞清楚该子系统由哪些基本回路组成。然后根据动作循环表及电磁铁动作顺序表，读懂这一子系统；,根据液压设备中各执行元件间互锁、防干扰、同步等要求，分析各子系统之间的联系，并弄清系统是怎样实现这些要求的；,在读懂整个系统的基础上，归纳总结整个系统有哪些特点，以加深对系统的了解。,Q2-8,型汽车起重机液压系统,液,液压电梯系统,典型液压系统,Q2-8,型汽车起重机液压系统,Q28,型汽车起重机属于全回转臂伸缩式起重机,最大起重量为,80KN,（幅度为,3M,时）,最大起重高度为,11.5m,起重装置可连续回转。它具有较高的行走速度,可与装运工具的车辆编队行驶。它经常在有冲击、震动和高低温环境下工作,要求系统具有完全的安全可靠性。又因其中负荷较大,要求输出力或转矩也较大,所以系统工作油压采用中高压。起重机械设计对其液压系统的安全性十分重视。,Q2-8,型汽车起重机液压系统,支腿液压缸,大臂变幅,大臂伸缩,回转,起升回路,1.,起重汽车；,2.,回转机构；,3.,支腿；,4.,吊臂变幅缸；,5.,吊臂伸缩缸；,6.,起升机构；,7.,基本臂,图示是,Q,2,-8,型汽车起重机外形图，采用液压传动，最大起重量,80kN(,幅度为三米时,),最大起重高度,11.5m,，启动装置可连续回转，行走速度高，机动性好，承载能力大，可在冲击、振动和温度变化较大情况下工作，用途广泛。执行机构精度要求不高，手动控制，对于安全可靠性要求高,汽车起重机液压系统原理图,变幅,起升,伸缩,回转,后支腿,前支腿,1.,前后支腿回路,由于汽车轮胎承载能力限制，在起重作业时必须放下前后支腿，使汽车轮胎架空，支腿承重。汽车行驶时，必须收起支腿，起重机前后各有两条支腿，每条支腿均配有液压缸。前支腿由换向阀,5,操纵其收放，后支腿由,6,操纵，每个支腿均装有,液压锁,，以保证前后支腿可靠的锁住，防止“,软腿,”现象（由液压缸的泄漏引起）或行车过程中,支腿自行下落,（由液压缸下腔油路泄漏引起）。,支腿液压缸,1.,前后支腿回路,双向液压锁防止“软腿现象”,缸,9,锁紧后桥板簧，同时缸,8,放下后支腿到所需位置，再由缸,10,放下前支腿。作业结束后，先收前支腿，再收后支腿。,支腿放下时，前支腿的进油路为油泵 阀,5,右位 前支腿液压缸上腔，回油路为前支腿液压缸下腔 阀,5,右位 阀,6,中位 油箱。,后支腿进油路为油泵 阀,5,中位 阀,6,右位 后支腿液压缸上腔，回油路为后支腿液压缸下腔 阀,6,右位 油箱。,换向阀,5,左位、,6,右位工作，前后支腿收回。,2.,转台回转机构,回转,2.,转台回转机构,回转机构采用一个大转矩双向马达通过齿轮、蜗轮蜗杆减速箱和开式小齿轮（与转盘上的内齿轮啮合）来驱动转盘回转。转盘可获得,13r/min,的低速转速。手动换向阀,17,控制马达的正反转和制动。,3.,吊臂伸缩机构,大臂伸缩,3.,吊臂伸缩机构,吊臂由基本臂和伸缩臂组成，伸缩臂套在基本臂中。吊臂伸缩由一个伸缩液压缸执行，一个手动换向阀,13,控制。为防止吊臂停止运动时自行因自重下落，伸缩回路设置平衡阀,14,。,4.,吊臂变幅回路,大臂变幅,4.,吊臂变幅回路,吊臂变幅就是改变起重臂的起落角度。吊臂变幅是由一个变幅液压缸执行，一个手动换向阀,16,控制。变幅回路中设置平衡阀,15,使变幅作业平稳,5.,吊重起升机构,起升回路,5.,吊重起升机构,升降机构是起重机的主要执行机构，吊重的升降是由一个大扭矩的液压马达带动卷扬机完成。马达正反转由手动换向阀,18,控制。转速通过发动机调节。设置平衡阀防止“点头”现象。制动缸防止“溜车”。单向阀,19,，使马达迅速制动，重物迅速停止下落；松闸慢，以避免当负载在半空中再次起升时，将液压马达拖动反转而产生滑移现象。,Q2-8,型汽车起重机液压系统的特点,（,1,）系统中采用平衡回路、制动回路和锁紧回路，保证了起重机操作安全、工作可靠和运动平稳。,（,2,）采用,M,型中位机能的手动换向阀，使泵卸荷方便，减少了功率损失，适用于起重机间歇工作特点。,（,3,）采用手动换向阀串联组合，不仅可以灵活方便的控制各机构换向动作，还可通过手柄操纵来控制流量，实现调速。,（,4,）采用一个能源串联地給各执行元件供油，在空载或轻载作业时，可实现各执行机构任意组合及同时动作，有利于提高生产率。,液压电梯系统,一,.,液压电梯在生产生活中的应用,在生活中我们时常听到一些关于电梯伤人的新闻，因此电梯的安全是非常重要的。电梯的工作效率和舒适度很大程度上取决于它的调速性能。与普通电梯相比用液压传动的液压电梯运行平稳，液压油有缓冲作用，且能实现无极调速，电梯运行速度变化平缓。而且载重量大，结构简单，体积小，安全性好，可靠性高，易于维修。因此得到了广泛的应用。但由于液压油易发生泄露，传动效率低，温度对液压油的影响较大。因此，还需要更加完善的设计改进使之更加适用于生活中。,液压电梯系统,二,.,液压电梯中的液压系统,液压电梯主要由以下几个部分组成,：,1.,泵站系统,:,由电机、油泵、油箱及附属元件组成。,2.,液压系统,:,由流量控制阀、单向阀、安全阀、溢流阀、止回阀、限速切断阀和油缸、伸缩式液压缸等组成。,3.,导向系统：限制轿厢活动的自由度。,4.,轿厢,5.,门系统,液压电梯系统,三,.,液压电梯中的液压系统工作原理,目前的液压电梯中,最优调速系统是容积式调速系统,，其回路如下：,流量变化系统：,通过电动机（,5,）经减速器（,7,）带动圆盘（,13,）及变量机构来实现。,调速系统：,柱塞式增压缸（,20,、,21,）,液控式单向阀（,17,）,蓄能器（,19,）保压回路,行程阀控制开关（,812,）,溢流阀（,18,）,液压电梯系统,三.液压电梯中的液压系统工作原理,其中：,行程阀控制开关（,812,）：,用于控制和调节电机（,4,）的转向、启停、转速；,蓄能器（,19,）与液控单向阀（,17,）,：构成保压回路；,二位二通电磁式换向阀（,24,）：,用于为单向阀提供液控信号；,溢流阀（,18,）：,用于系统回路的卸货和充当安全阀；,柱塞式增压液压缸（,20,、,21,）：,为液压电梯的执行元件。,液压电梯系统,三,.,液压电梯中的液压系统工作原理,轿厢上行时：,发出上行信号,电磁制动器,6,松闸,电动机,5,正传,液控单向阀,17,打开,轿厢,21,加速上行,挡块碰到行程开关,8,电动机,5,停止运行,直到,a,点,到,b,点,电动机,5,反转,到,c,点,挡块碰到行程开关,9,电动机,5,停止运转,直至到达,e,点,控制电动机,5,在行程开关,10,的控制下停止运转,液压电梯系统,三,.,液压电梯中的液压系统工作原理,轿厢下行时：,控制屏发出下行信号,电磁阀,24,换向,液控单向阀,17,打开,油缸,20,里的压力油,卸回油箱,下行加速度,保持在,a,点,电动机,5,停止转动,直到,b,点,下行减速开,关发出信号,电动机,5,停止转动,下行,接近,d,点,行程开关使控制电动机,5,继续正转,电动机,5,停止转动,，,轿厢于是到,e,点停止,Thank you,
