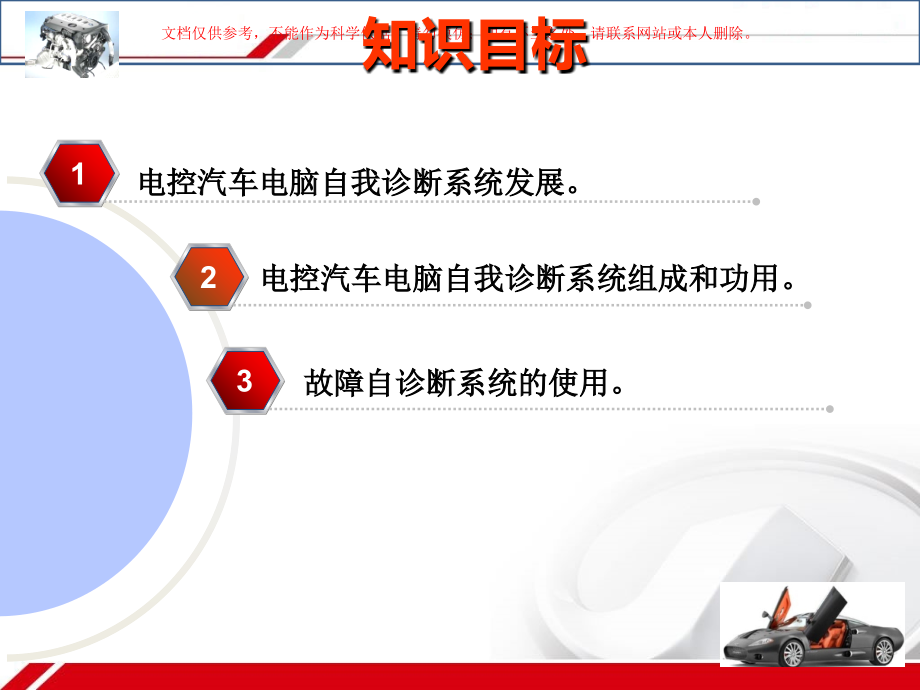

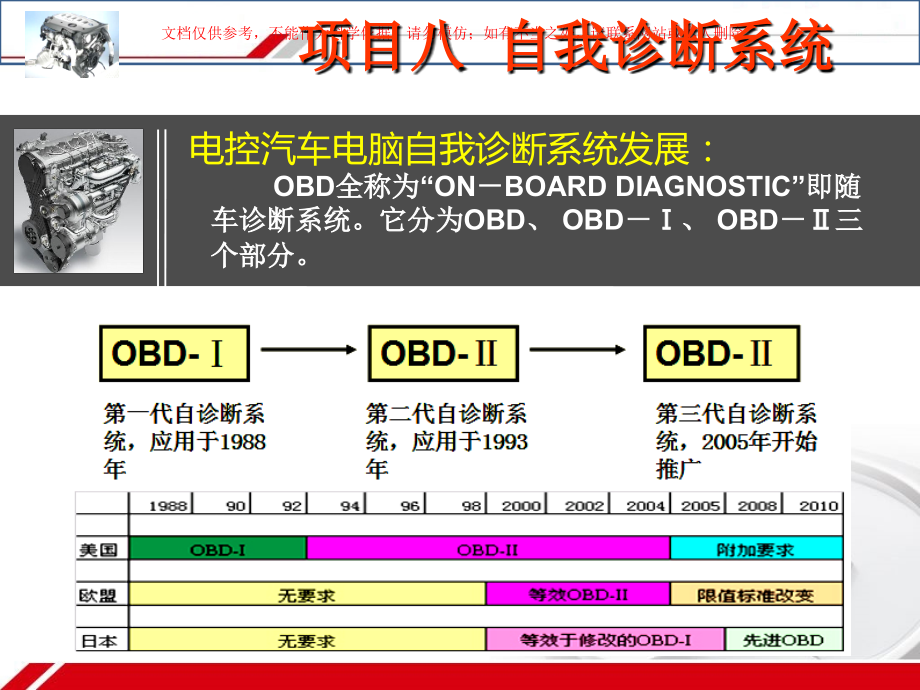

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,电控汽车电脑自我诊断系统发展。,1,电控汽车电脑自我诊断系统组成和功用。,2,故障自诊断系统的使用。,3,知识目标,电控汽车电脑自我诊断系统发展,：,OBD全称为“ONBOARD DIAGNOSTIC”即随车诊断系统。它分为OBD、OBD、OBD三个部分。,项目八 自我诊断系统,OBD自诊断系统,：,OBD全称为“ONBOARD DIAGNOSTIC”即随车诊断系统。它分为OBD、OBD、OBD三个部分。,仪表中有警示指示灯，来提示车主车辆的控制系统存在故障。,系统有记忆和传送有关排放的故障代码。,能对EGR阀，燃油系统和其他有关废气排放系统进行测试保养。,主要特点,缺点,无法有效的监控排放，例如催化转化器效率监测、EVAP泄漏监测、监测线路灵敏度不高。,项目八 自我诊断系统,OBD自诊断系统,：,1996年各汽车生产厂才在对其加州标准车辆上实施了新标准。于1996年起一律装备OBD-OBD。严格遵守法规的时间定为1999年。,OBD系统技术先进，对探测排放问题十分有效。,主要特点,缺点,驾驶者是否接受故障指示灯MIL的警告，OBD-OBD是无能为力的。,项目八 自我诊断系统,OBD自诊断系统,：,通过无线蜂窝通信、卫星通信或GPS系统将车辆的VIN、故障码及所在位置等信息自动通告管理部门，管理部门根据该车辆排放问题的等级，对其发出指令，包括去何处维修的建议，解决排放问题的时限等。,统一诊断座：端子16端子；统一诊断座位置安装在仪表板下方；解码器和车辆之间采用标准通讯规则；统一故障码含义；具有行车记录器功能；监控排放控制系统；解码器能够读码，记录数值，清码等；标准的技术缩写术语，定义系统的工作元件。,主要特点,功能,三项连续监控：失火检测，燃油系统和大部分的元件监控；8项非连续的监控：触媒，加热式触媒，油箱油气蒸发（即时性碳罐控制），二次空气喷射，空调系统，氧传感器，氧传感器加热器和EGR；标准的OBD测试模式中即制定测试模式。,项目八 自我诊断系统,组成,：,故障自诊断系统主要由ECU中的部分软件和“故障指示灯”等组成，不需要专门的传感器。,项目八 自我诊断系统,作用,：,自诊断系统对电控系统各种输入、输出信号进行监测，并运用程序进行推理、判断，将结果迅速反馈到主控系统，改变控制状态。,项目八 自我诊断系统,作用,CHECK 灯故障提醒,故障代码及维修提示,*厂家自定义（可有可无，不统一）,OBD自诊断系统工作原理,：,项目八 自我诊断系统,ECU从各输入装置来的信号和已编入程序的该装置输入信号的高极限值进行比较，如果若信号不在极限的范围内，或符合另外的故障标准，则电控单元ECU认定该装置所在的系统有故障发生，并将此故障以代码（故障码）形式存入存储器中，同时会使发动机警示灯亮起,。,故障码生成需具备以下的条件,：,输入信号不在限定的范围内,。,一段时间内收不到其传感器的输入信号或不发生变化。,故障信号的出现不仅与传感器或执行器本身出现的故障有关,而且还与相应的配线电路，和相应系统中的部件出现故障有关。,OBD自诊断系统特点,：,项目八 自我诊断系统,统一诊断座形状，为16pin（针）。,具有数值分析资料传输功能（DATA LINK CONNECTOR-DLC）。,统一故障代码及意义。,具有行车记录器功能。,具有重新显示记忆故障码功能。,具有可由仪器直接清除故障码功能。,项目八 自我诊断系统,表8-1 OBD自诊断系统诊断座各端子功能,端子,功用,端子,功用,1,供制造厂应用,9,供制造厂应用,2,SAE-J1850资料传输,10,SAE-J1850资料传输,3,供制造厂应用,11,供制造厂应用,4,车身直接搭铁,12,5,信号回路搭铁,13,6,供制造厂应用,14,7,ISO-9141资料传输K,15,ISO-9141资料输L,8,供制造厂应用,16,接蓄电池“+”极,故障码的构成,：,项目八 自我诊断系统,故障码由五位数（字）构成，第一个为英文字母，代表被测试的系统，例如：B（BODY）车身电脑；C（CHASSIS）底盘电脑；P（POWER TRAIN）发动机变速器电脑；U-未定义，由SAE另行发布。,故障码的构成,：,项目八 自我诊断系统,故障码由五位数（字）构成，第一个为英文字母，代表被测试的系统，例如：B（BODY）车身电脑；C（CHASSIS）底盘电脑；P（POWER TRAIN）发动机变速器电脑；U-未定义，由SAE另行发布。,故障码,诊断内容,故障码,诊断内容,1,燃料和进气系统故障,5,怠速控制系统故障,2,燃料和进气系统故障,6,电脑或执行元件系统故障,3,点火系统不良或发动机间歇熄灭,7,电控变速器控制系统故障,4,废气控制系统故障,8,电控变速器控制系统故障,表8-2 SAE定义的故障范围,故障码与故障的关系,：,项目八 自我诊断系统,如果若存在当前故障码，起动后“检查发动机”警告灯常亮，读取的故障码仅指一个故障范围，而不是一个具体的故障部位。,没有故障码但传感器信号或开关信号不一定正常，有时发动机运行不正常，但起动后“检查发动机”警告灯熄灭，这是时应该用仪器读取数据进行检查。,历史故障码过去存在的故障码，当前故障并不存在。,当前故障码当前系统中存在的故障码。,有故障码不一定有故障的原因,无故障码但控制系统不一定正常,故障码不一定反映具体故障部位,丰田OBD自诊系统,：,项目八 自我诊断系统,OBDII应用,故障自诊断系统的使用,：,项目八 自我诊断系统,丰田轿车进入故障自诊断测试状态的方法,通过短接线将诊断接头TE与E端子短接，在仪表观察故障灯闪烁的读数，获取故障信息。,（1）正常诊断模式（发动机故障码读取）,项目八 自我诊断系统,故障,码读取程序和故障码读出条件有以下几方面：,蓄电池电压在11V以上。,节气门处于全关闭状态，怠速接点IDL接通“ON”。,变速器换挡杆置空挡位置（P或N位）。,切断全部用电设备。,跨接诊断座中端子TE1（T）与E1。,点火开关置于“ON”，但发动机不起动。,正常码波形,故障码13和32的波形显示,（2）试验诊断模式（开关信号故障码读取）,项目八 自我诊断系统,其程序在读取故障码时应满足下述条件：,电源电压在11V以上。,IDL触点接点在“ON”位置（节气门完全关闭）。,变速器换挡杆置P/N位。,A/C开关置于“OFF”位置。,跨接诊断座中TE2和E1端子，然后将点火开关置于“ON”，试验模式开始诊断。若组合仪表上的“CHECK ENGINE”灯以0.13s的间隔闪烁，证明试验模式工作正常。,它具有检测起动信号、节气门怠速触点信号、空调信号和空档开关信号等功能。,（3）空燃比（MF）修正模式,项目八 自我诊断系统,检测步骤如下：,首先清除ECU中存贮的故障码。,点火开关置于“OFF”位置时，跨接诊断座中的端子TE1和E1。,将电压表的正、负表笔或发光二极管试灯跨接在诊断座中端子VF（VF1）和E1之间。,起动发动机，在2500r/min转速下运转2分钟，预热氧传感器。进行下面观察：,a.观察LED（发光二极管）试灯在10s内闪亮8次或电压表在05V之间摆动8次以上。此时表示空燃比（MF）正常。,b.LED灯一直亮或电压表在5V处不动，则表示MF过小，混合气过浓。,c.LED灯不亮或电压表指示0V，表示A/F过大，混合气过稀。,空燃比（A/F）修正模式是检测混合气浓稀，也就是CO和HC浓度的检测。,（4）氧传感器输出信号检测模式,项目八 自我诊断系统,检测步骤如下：,将电压表的正、负表笔跨接在诊断座中端子OX（OX1）或OX2与E1之间。,起动发动机，预热达到正常温度。,在2500r/min下运转2min以上，观察电压表指示：,a.氧传感器输出电压应在0.10.9V之间变化。,b.若电压在0.45V以下，表示混合气过稀；若输出电压在0.450.90V之间，则表示混合气过浓。0.45V是标准值，此时混合比最佳。,通过检测氧传感器输出信号来判断混合气浓稀,。,广州本田雅阁轿车故障自诊断,项目八 自我诊断系统,（1）读取故障码,点火开关置于“ON”位置。,将SCS（07PAZ-0010100）短路插头与位于驾驶席侧仪表板下的维修检查插头（2芯）相连接。,故障指示灯将通过闪烁时间的长短和次数来显示故障码，如图8-12所示。若有多重故障信息，故障指示灯将按由小到大的顺序依次闪示。,广州本田雅阁轿车PCM-FI系统的故障自诊断是通过ECM/PCM时刻检测各电路信号电压来实现的。,（2）故障码内容,项目八 自我诊断系统,（3）清除故障码,项目八 自我诊断系统,在排除了任何与PGMFI系统有关的故障后，都必须对ECM/PCM进行重新设置，以清除存储在存储器中的故障码，防止新旧故障信息混杂。,确认故障已排除。,拆开SCS短路插头。若SCS短路插头没有被拆开，即使ECM/PCM中没有故障信息，接通点火开关后，故障指示灯也将出现一直亮的现象。,点火开关置于“OFF”位置。,记录下无线电台预设的频率。从前乘客席侧仪表下熔断器/继电器盒取下13号（7.5A）备用时钟熔丝如图8-13所示，10s以后ECM/PCM将完成它的重新设置（即故障码已清除）,。,实训一 读取OBD系统故障检测及数据流,Step1.将故障检测仪与相关附件连接连接,Step2.将故障检测仪与汽车上的OBD系统端口连接,Step3.进入故障检测仪读取故障代码,Step4 读取汽车的数据流,Step5、执行元件测试,Step6、检测自动变速器系统,Step7、测试安全气囊系统,项目八 自我诊断系统,Step8、测试仪表板和刹车系统,Step9、读取诊断座位置,Step10、检测特殊功能,Step11.检测自我学习功能,Step12.检测完毕，关闭系统,要 点 回 顾,1现代汽车微机控制系统都具有故障自诊断功能。调取故障码诊断微机控制系统故障是检修现代汽车很重要的基本方法。故障诊断并排除后，还应当将存储器内所存储的故障码清除。,2OBD全称为ON-BOARD DIAGNOSTIC即随车诊断系统。分为：OBD、OBD、OBD。,3OBD自诊断系统主要特点：（1）仪表中有警示车主的指示灯，来提示车主车辆的控制系统存在故障。（2）系统有记忆和传送有关排放的故障代码。（3）能对EGR阀，燃油系统和其他有关废气排放系统进行测试保养。,4故障自诊断系统主要由ECU中的部分软件和“故障指示灯”等组成，不需要专门的传感器。电控系统工作时，自诊断系统对电控系统各种输入、输出信号进行监测，并运用程序进行推理、判断，将结果迅速反馈到主控系统，改变控制状态；此外，还根据自诊断结果控制“故障指示灯”工作。,5随车诊断系统的作用是当排放系统有故障时提示车主注意，使维修技术人员快速的找到并排除故障，减少汽车废气对大气污染。,要 点 回 顾,6,电控发动机自诊断模式的分类主要有两种:第一种是自诊断测试；第二种是自诊断模式。,7,自诊断模式有静态检测模式只打开点火开关，不起动；动态检测模式打开点火开关并起动发动机。,8,OBDII自诊断系统特点：（1）统一诊断座形状，为16pin（针）。（2）具有数值分析资料传输功能（DATA LINK CONNECTOR-DLC）。（3）统一故障代码及意义。（4）具有行车记录器功能。（5）具有重新显示记忆故障码功能。（6）具有可由仪器直接清除故障码功能。,
