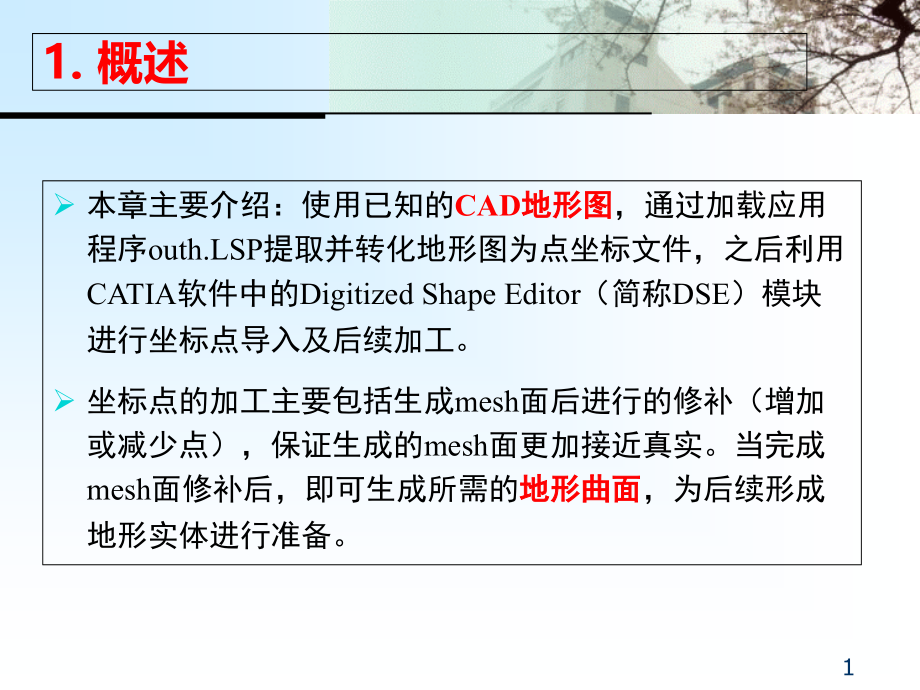

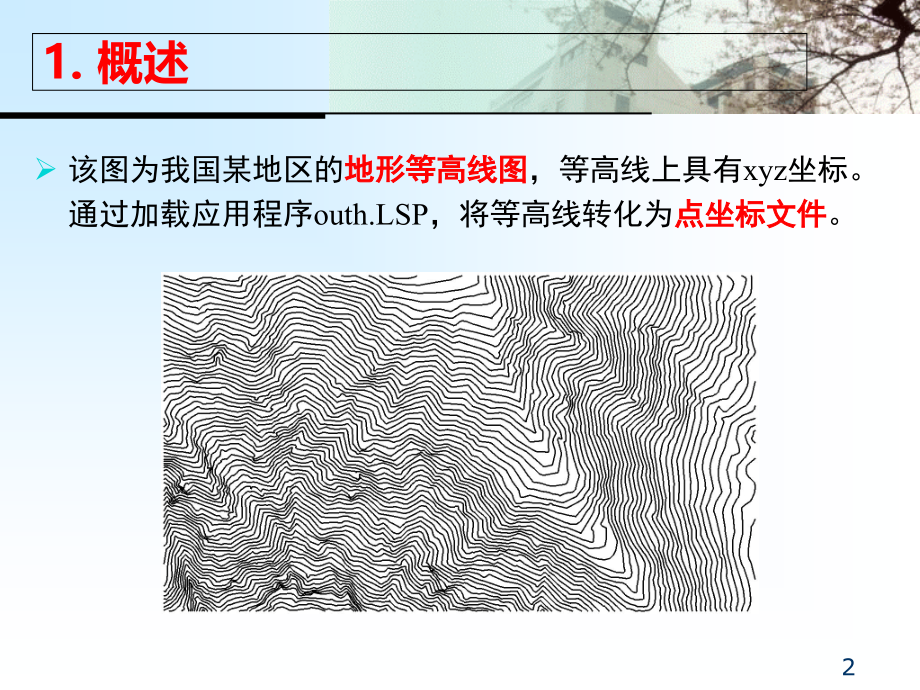

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1.,概述,本章主要介绍：使用已知的,CAD,地形图,，通过加载应用程序,outh.LSP,提取并转化地形图为点坐标文件，之后利用,CATIA,软件中的,Digitized Shape Editor,（简称,DSE,）模块进行坐标点导入及后续加工。,坐标点的加工主要包括生成,mesh,面后进行的修补（增加或减少点），保证生成的,mesh,面更加接近真实。当完成,mesh,面修补后，即可生成所需的,地形曲面,，为后续形成地形实体进行准备。,1.,概述,该图为我国某地区的,地形等高线图,，等高线上具有,xyz,坐标。通过加载应用程序,outh.LSP,，将等高线转化为,点坐标文件,。,2.,点坐标文件生成,通过,AutoCAD,工具菜单选加载应用程序，或输命令,APPLOAD,，在打开的对话框中选择,outh.LSP,，点击加载。,2.,点坐标文件生成,加载后，键入命令,OUTH,，按提示依次完成：文件保存位置选择、选取等高线、指定起始点号。生成的,*,.xy,文件,即为所需的点坐标文件。,2.,点坐标文件生成,用,UltraEdit,或记事本打开生成的*,.xy,文件，可以看到每行点坐标前都有序号，且每列数据由空格分隔。而,导入,CATIA,的点坐标,不需序号，数据间由逗号分隔，所以需对*,.xy,文件中的坐标数据进行编辑，使其符合,CATIA,导入点坐标的格式。,2.,点坐标文件生成,数据编辑可以利用,Excel,的分列功能,，将点坐标数据粘贴至,Excel,进行分列处理，删除序号列后，再导出为,CSV,逗号分隔文本文件，之后将生成文件的后缀名改为,.asc,即可。,2.,点坐标文件生成,数据编辑更便捷的方法是利用“,OUTH,数据处理程序,.exe,”，点击“读入”打开等高线点坐标,.xy,文件，点击“生成”保存为,CATIA,导入点坐标,.asc,文件，完成编辑操作！,3.,点坐标导入,CATIA,进入,CATIA,的,DSE,模块，在插入菜单下选择,Import,，如图设置相关参数后，将点坐标导入模型空间。此处需注意,导入点的数量,可调节，十万以下为宜，过多可能导致卡死。,选择需导入的点坐标文件,设置导入点的百分比、比例、单位,设置完成后，点击,应用，确定导入,点击,Update,可以预览当前导入的点数,显示导入点的统计资料,3.,点坐标导入,CATIA,点坐标导入完成后的,CATIA,窗口如图所示。,4.,生成,mesh,面,创建,mesh,面之前，先对点坐标进行一些处理，如删除错误点、激活部分区域的点。如图设置,Activate,对话框，可框选部分点激活，其他点将隐藏。本例无需处理！,4.,生成,mesh,面,点击,Mesh Creation,，其中,Neighborhood,的数值关系到生成,mesh,面的质量以及孔洞的大小，需根据地形图的面积、起伏程度、等高线间距等因素综合确定。本例取,50mm,为宜！,设置完成后，,点击,应用，确定导入,4.,生成,mesh,面,创建,mesh,面完成后的,CATIA,窗口如图所示。,4.,生成,mesh,面,如图，可以利用如下工具对,mesh,面进行修补、优化，直至,mesh,面平滑光顺，中间没有空洞即可。本例可不修补优化！,5.,生成拟合曲面,由开始,-,形状,-Quick Surface Reconstruction,进入,QSR,模块，使用,Automatic Surface,工具对,mesh,面进行拟合，参数推荐按如图设置，其中,detail,控制的是,拟合精度,，若电脑配置好，可调高。,5.,生成拟合曲面,生成的拟合曲面如图所示，相比原,mesh,面，拟合面在保证真实的前提下，做到了尽可能的平顺光滑。,6.,地形实体建模,进入零件设计模块，点击“草图”选择,xy,平面为绘图平面，进入草图绘制界面。点击“投影,3D,元素”，拾取曲面边线，将其投影至,xy,平面，作为地形实体的底面。,投影,3D,元素,曲面边线投影至,xy,平面,6.,地形实体建模,点击“凸台”选择之前绘制的草图作为轮廓曲面，第一限制类型选“直到曲面”，限制选“拟合曲面”，第二限制为地形实体的底面高程，根据具体情况输入。,6.,地形实体建模,完成的地形实体模型如图所示。,谢谢！,制作人：苏 凯 程雪辰,水利水电学院,2015.11,
