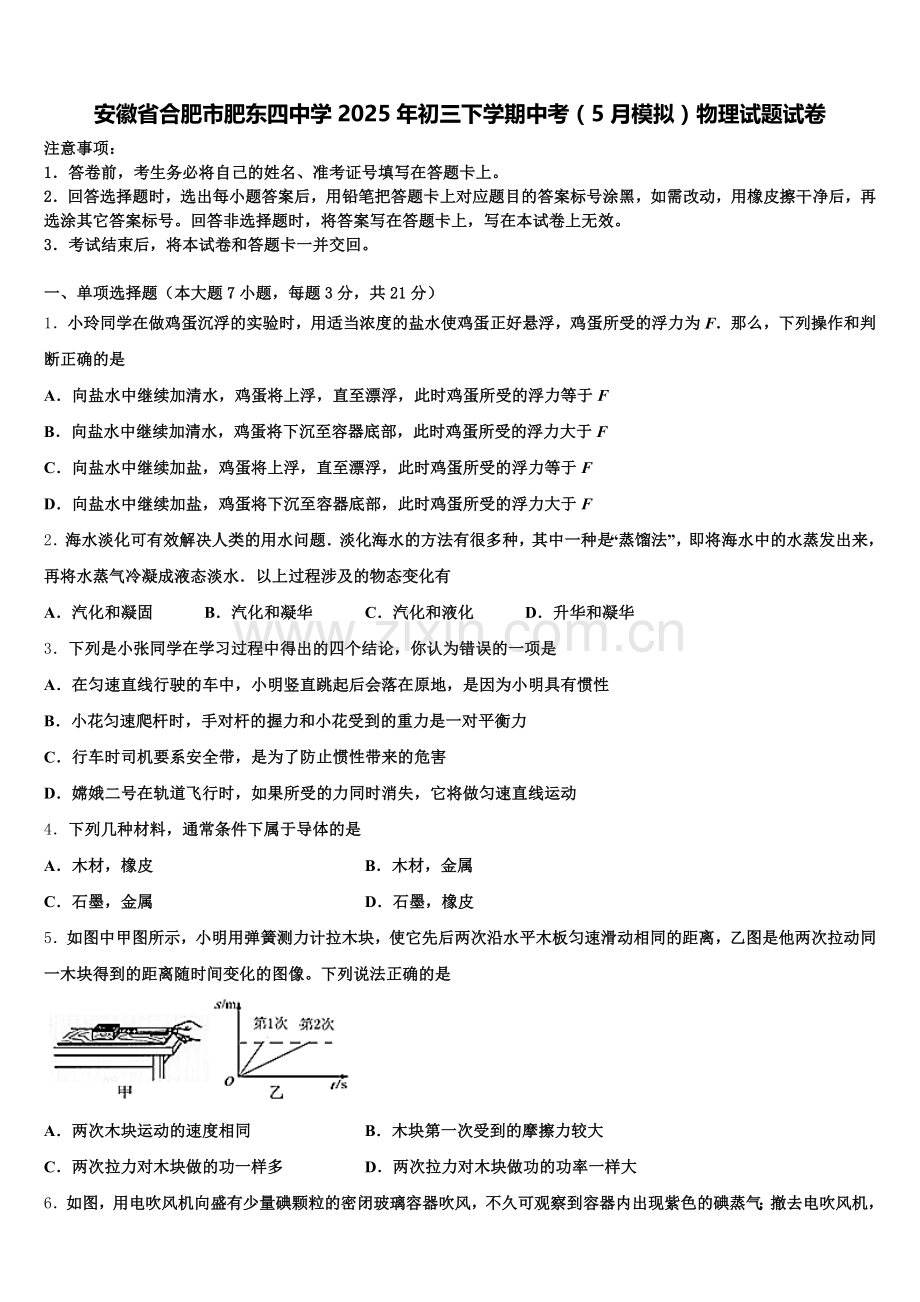

安徽省合肥市肥东四中学2025年初三下学期中考（5月模拟）物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
2．海水淡化可有效解决人类的用水问题．淡化海水的方法有很多种，其中一种是“蒸馏法”，即将海水中的水蒸发出来，再将水蒸气冷凝成液态淡水．以上过程涉及的物态变化有
A．汽化和凝固 B．汽化和凝华 C．汽化和液化 D．升华和凝华
3．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
4．下列几种材料，通常条件下属于导体的是
A．木材，橡皮 B．木材，金属
C．石墨，金属 D．石墨，橡皮
5．如图中甲图所示，小明用弹簧测力计拉木块，使它先后两次沿水平木板匀速滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是

A．两次木块运动的速度相同 B．木块第一次受到的摩擦力较大
C．两次拉力对木块做的功一样多 D．两次拉力对木块做功的功率一样大

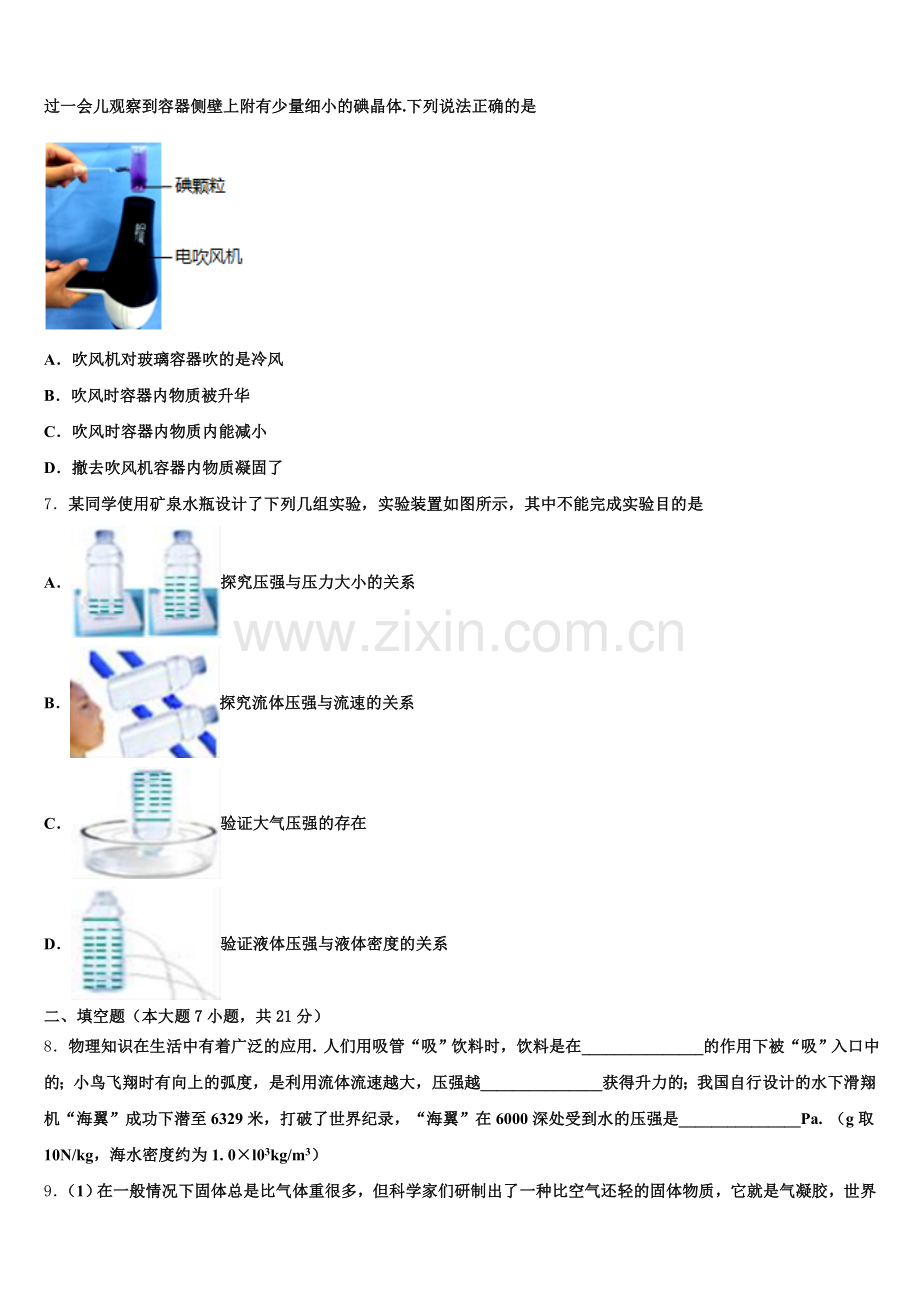

6．如图，用电吹风机向盛有少量碘颗粒的密闭玻璃容器吹风，不久可观察到容器内出现紫色的碘蒸气；撤去电吹风机，过一会儿观察到容器侧壁上附有少量细小的碘晶体.下列说法正确的是

A．吹风机对玻璃容器吹的是冷风
B．吹风时容器内物质被升华
C．吹风时容器内物质内能减小
D．撤去吹风机容器内物质凝固了
7．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是
A．探究压强与压力大小的关系
B．探究流体压强与流速的关系
C．验证大气压强的存在
D．验证液体压强与液体密度的关系
二、填空题（本大题7小题，共21分）
8．物理知识在生活中有着广泛的应用. 人们用吸管“吸”饮料时，饮料是在_______________的作用下被“吸”入口中的；小鸟飞翔时有向上的弧度，是利用流体流速越大，压强越_______________获得升力的；我国自行设计的水下滑翔机“海翼”成功下潜至6329米，打破了世界纪录，“海翼”在6000深处受到水的压强是_______________Pa. （g取10N/kg，海水密度约为1. 0×l03kg/m3）
9．（1）在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）
（2）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．
（3）如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．

10．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
11．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m．则此过程中，工人拉力做的功是_____J；该滑轮组的机械效率是_____．

12．图中R1=4Ω，R2=6Ω，把它们串联接在U=6V的电路中。则通电1min，电阻R1产生的热量为_____J。

13．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．

14．如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为___Ω，当开关断开时，该电阻的阻值为___Ω．

三、作图题（共7分）
15．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F1的阻力臂l1．

16．如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．

17．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；

四、实验题（本大题共5小题，共20分）
18．小宇做“探究凸透镜成像规律”的实验，所使用的凸透镜焦距是15.0cm．
蜡烛和透镜的位置如图所示，光屏应在_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的像．若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小______选填“变小”、“不变”或“变大”）．当蜡烛逐渐燃烧变短时，光屏上烛焰的像将随之_____（选填“上升”或“下降”）．在整理器材时，小宇偶然在凸透镜上看到了身后景物的像，它的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）．
19．在利用光具座进行凸透镜成像的实验探究中：
如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有__________作用，该凸透镜的焦距是__________cm．将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：_____．调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、___________的实像（填写像的性质）；__________ (填光学仪器)就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向__________ (选填“靠近”或“远离”）透镜的方向移动．
20．如图甲、乙是小文自制的导电性检测器.使用甲时，通过观察______来反映接入导线间的物体对电流阻碍作用的大小；乙在使用时的缺点是______________.

21．我国的高铁技术已经达到世界先进水平，行驶中的列车相当平稳，以至于坐在车厢中的乘客如果不看窗外，都感受不到列车在高速行驶，相对于乘客而言，车厢是____的，当列车在水平铁路上匀速行驶，列车受到的阻力______（选填“大于”、“等于”或“小于”）列车的牵 引力。
22．小明家有一电热毯，铭牌上标有“221V，**W”的字样，其中额定功率值不清，41W～61W之间。现在实验室有下列实验器材：
蓄电池（电压为6V），开关一个，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：1～1．6 A，1～3 A） B．电压表V1（量程：1～3 V，1～15 V）
C．电压表V2（量程：1～3 V，1～15 V） D．定值电阻R1（阻值：21 Ω）
E．定值电阻R2（阻值：511 Ω） F．滑动变阻器（阻值：1～11 Ω）
G．滑动变阻器（阻值：1～1 kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）小明首先复习用伏安法测电功率的电路，请你帮助小明用笔画线代替导线，连接如图的实物图；
（_______）

（2）为进行较准确的测量，选择的实验器材是 _________  （填写器材前面字母序号）；请画出设计的实验电路图。
（______）
（3）写出主要实验步骤和需测量的物理量________；
（4）写出电热毯的额定功率P额的数学表达式（用已知量和测量量的字母表示）_________
五、计算题（本大题共2小题，共13分）
23．如图所示，为中考体育加试中的“座位体前屈”测试．

（1）假如人的质量为50kg，和地面的接触面积为1500cm1．求：人对地面的压强．（g＝10N/kg）
（1）人推力10N，推动手推板前进10cm．求：人对手推板做的功．
24．如图所示，边长为0.2m、质量为24kg的实心正方体A，以及边长为0.1m，质量为4.5kg的实心正方体B分别放置在水平地面上．（g取10N/kg）求：

（1）实心正方体A的密度；
（2）实心正方体B对地面的压强；
（3）为使A、B对水平地面的压强相等，将正方体A沿水平方向切下厚度h1一块 后叠放到正方体B上方，或将正方体A沿竖直方向切下厚度h2一块后叠放到正方体B上方都可以达到目的，求h1与h2的值．
六、综合能力题（本大题共3小题，共18分）
25．阅读下面文字，并按要求填空
锂（Li）电池
锂是一种化学特性非常活泼的金属元素，伟大的发明家爱迪生首先将锂元素用于电池之中，随着二十世纪 末微电子技术的发展，小型化的设备日益增多，对电源提出了很高的要求．充电锂电池随之进入了大规模的 实用阶段．锂电池目前大致可分为两类：
a.锂金属电池不可充电，是由锂金属或锂合金为负极材料、用非水电解质溶液的电池．
b. 锂离子电池不含有金属态的锂，以锂的多元复合氧化物作为正极材料，并且是可以充电的．不同的正极材料，产生的电池参数是不同的，如下表：
名称
输出电压
容量比质量
LiCoO2①
3.7V
140mAh/g
Li2Mn2O4②
4.0V
100mAh/g
LiFePO4③
3.3V
100mAh/g
Li2FePO4F④
3.6V
115mAh/g
电池名称
锂充电电池
输入电压/V
5
输出电压/V
3.7
电池容量/mAh
3500
电池尺寸/mm
100×60×5
（1）手表使用一次性纽扣锂电池，这种电池是________（填写“锂金属”或“锂离子”）电池，电流从锂________（流入、流出）．有一种手机电池参数如表，锂元素在这种电池中作为_______极，选择的材料是_______（选填标号），密度大约是______kg/m3.（保留两位有效数字）由于技术限制锂电池无法做的过大，大型用电设备就需要用多个电池组装，比如电动汽车的动力来源于电动机，电动机的原理________．某纯电动轿车的电动机输入电压为 330V，需要用 100 个电池_______联．如果电动机的功率为 66kW，每个电池质量为 2kg，则充满电后，电动车以此功率最多可行驶 1h，说明此种连接方式_______不能、可以）增加电动汽车的续航时间．生活中有很多时候需要用多个电池组合，一般会将电池装入电池盒再连入电路，下图中与电动汽车电池连接方式不同的电池盒是图______．

26．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），当滑片P在b点时，电流表示数为0.1A，R2消耗的功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的功率为1.8W．则当滑片P从a移到b的过程中，R2的最大阻值为______Ω；电压表示数变化了______V；R1消耗的电功率变化了______W；电路消耗的总功率变化了______W．

27．阅读《司南》并回答．
司南是我国古代的四大发明之一．是春秋战国时期发明的一种指南针，如图甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动．古文《论衡•是应篇》中记载：“司南之杓，投之于地，其柢指南”．司南的作用，放在地上，它的勺柄静止时指向南方．磁勺能够指示方向，是利用了地磁场对磁勺的作用．司南的发明不但证明了中国人的聪明才智，而且还为世界指明了前进的方向，为人类的发展和进步起到了重要作用．

请根据上述材料，回答下列问题：若假想地磁场是由地球内部一块大磁铁产生的，图乙和丙所示的两个示意图中，能合理描述这块大磁铁的是图_____．古人选用较光滑的青铜盘，可以减小磁勺与青铜盘的_________．如果将青铜盘换成铸铁盘，磁勺能不能正确指示方向呢？为什么？_________
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
2、C
【解析】
将海水中的水蒸发是液态变成气态，属于汽化现象，再将水蒸气冷凝为液态的水是气态变成液态，属于液化现象．
故选C．
3、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
4、C
【解析】
木材、橡皮不容易导电，是绝缘体；石墨、金属容易导电，是导体。
故C正确。
5、C
【解析】
A．两次木块运动相同的距离，第2次所用时间比第1次长，两次木块运动的速度不相同，A选项说法不正确；
B．摩擦力的大小与压力大小和接触面的粗糙程度有关，两次运动中压力大小和接触面的粗糙程度相同，所以摩擦力相同，B选项说法不正确；
C．木块两次沿水平木板匀速滑动相同的距离，两次滑动中水平方向所受到的滑动摩擦力与拉力是一对平衡力，大小相等，因摩擦力大小相等，两次的拉力相等，由W=Fs可得两次拉力对木块做的功一样多，C选项说法正确；
D．由图可见两次滑动距离相同，所用时间不同，由得两次拉力对木块做功的功率不一样大，D选项说法不正确；
故选C。
6、B
【解析】
用电吹风机向盛有少量碘颗粒的密闭玻璃容器吹风，不久观察到容器内出现紫色的碘蒸气，说明吹风时容器内的碘吸热内能增加，发生了升华现象，即吹风机对玻璃容器吹的是热风；撤去电吹风机，温度降低，碘又发生了凝华现象，而在容器侧壁上附有少量细小的碘晶体，综上所述，只有B正确．
7、D
【解析】
A．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系；
B．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关；
C．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的；
D．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．

二、填空题（本大题7小题，共21分）
8、大气压 小
【解析】
用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管；小鸟的翅膀都有向上的弧度，是利用翅膀上方空气流速大，压强小，下方空气流速小，压强大，从而获得升力的；
“海翼”在6000深处受到水的压强p=ρ海水gh=1.0×103kg/m3×10N/kg×6000m=6×107Pa。
9、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
10、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
11、1000 80%
【解析】
由图可知，滑轮组承担重物的绳子的股数n=2，将水泥匀速提高2m，则绳子自由端移动的距离s=2h=4m，拉力做的功是

（2）该滑轮组的机械效率为
12、86.4
【解析】
由图可知，R1、R2串联接在6V的电路中，通过R1的电流：I1=I===0.6A，由焦耳定律可得，通电1min电阻R1产生的热量：Q1=I12R1t=（0.6A）2×4Ω×60s＝86.4J。
13、8 5
【解析】
（1）由图象知，R1的电流为0.2A时，电压为2V，所以R1的阻值为：
；
根据电路图，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压．
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，所以R1两端的电压为：

所以电源电压为：
；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压；
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
串联电路电流处处相等，所以，
R2两端的电压为：

根据得R2的阻值为：
．
点睛：重点是欧姆定律的应用，要能根据图象获得有用信息是关键，再利用串联电路电流和电压的规律可解答电源电压，以及R2的阻值．
14、20 20
【解析】
由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，由I＝可得，电阻R的阻值：R＝＝20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当开关断开时，该电阻的阻值仍为20Ω不变．
（1）由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，根据欧姆定律求出电阻R的阻值；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．

三、作图题（共7分）
15、
【解析】
解答：力臂越长越省力,最长的力臂即支点与作用点的连线,然后根据力臂的画法作出垂直于力臂的作用力即可．过O点作垂直于F1的垂线即为阻力F1的力臂L1.如下图所示：

点睛：由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．
16、
【解析】
根据实际情况可知，插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，连线如图所示．

17、
【解析】
在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出。从而可以确定电源的左端为正极。如下图所示。

四、实验题（本大题共5小题，共20分）
18、Ⅱ 变大 上升 反射
【解析】
(1)凸透镜焦距是15.0cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为50cm−15cm=35cm，大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即光屏应在Ⅱ区域内左右移动；此时成的是倒立、缩小的实像；
若得到清晰的像后，只将光屏和蜡烛的位置对调，根据光路可逆可知，此时成的是倒立、放大的实像，像的大小变大；
(2)凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动；
(3)从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的．
19、会聚 11.0 三者的中心不在同一高度等 放大 投影仪 靠近
【解析】
（1）平行光线经过凸透镜后会聚于一点，这一点就是焦点．焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距是11.0厘米．
（2）无论怎样移动光屏都不能在光屏上得到像，可能是物距小于焦距，成了虚像，不能成在光屏上．也可能是烛焰凸透镜光屏三者中心严重不在同一高度，像无法成在光屏上，或使烛焰在焦点上，不能成像．
（3）凸透镜成像的规律及其应用之一：当时，成倒立放大的实像，所以调整后，把烛焰放在距凸透镜16cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像，投影仪就是利用此原理制成的．凸透镜成实像时，蜡烛远离透镜一段距离，物距增大，像距减小，所以光屏要靠近凸透镜．
20、小灯泡亮度或电流表示数 接入电阻差别不大时，灯泡亮度变化不明显
【解析】
将某一导体接到导线之间，则电流会先后经过导体与灯泡，它们是串联的，如果将不同的导体分别接到导线之间，闭合开关，可通过观察，比较小灯泡的亮度来判断不同导体电阻的大小，灯泡越亮，说明灯泡的实际功率越大，由 可知，电路中电流越大，由 可知电路中电阻越大，所以接入电路的导体电阻越大；甲图中有电流表，可以通过电流表读数比较电流大小，判断连入导线间电阻的大小，乙图中没有电流表，在使用时的缺点是当接入电阻差别不大时，灯泡亮度变化不明显。
21、静止 等于
【解析】
坐在行驶的高铁中的人，以乘客为参照物，车厢与人之间的位置没有发生变化，所以车厢是静止的；列车在水平铁路上匀速行驶，受平衡力的作用，故阻力等于牵引力。
22、见解析 BCEG 见解析 P额=
【解析】
根据题中“现在实验室有下列实验器材，……请你帮助小明测量出电热毯的额定功率值。”可知，本题考查特殊方法测电功率。需要通过大体计算电热毯的电阻，排除伏安法，利用串联电路的分压关系求解。根据完成实验测量。
【详解】
（1）根据伏安法测电功率的原理P=UI，要测量定值电阻的电功率，应将电压表并联在被测电阻两端，电流表串联在电路中，滑动变阻器采用“一上一下”方式接入电路，连图如下：

（2）由铭牌上标有“221V，**W”的字样，其中额定功率值不清，在41W～61W之间，根据可计算出电热毯的电阻在1211Ω左右，所以把电热丝接在6V的电源上，电路中的电流很小，测量误差会很大，不能用伏安法测电阻。为进行较准确的测量，可以将滑动变阻器和电热毯串联，用两个电压表分别测量其电压，根据串联电路的分压关系求解，这样选择器材有：B、C、E、G；
实验电路图如下：

（3）实验步骤和需测量的物理量：
①按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。
②闭合开关，调节滑动变阻器，使电压表V1的示数接近满偏，记下电压表V1的示数Ux和电压表V2的示数U1。
（4）测出定值电阻的分压U1和电热毯的分压Ux，
因为，
故，
则电热毯的额定功率P额的数学表达式。

五、计算题（本大题共2小题，共13分）
23、（1）1000Pa（1）1J
【解析】
（1）人对地面的压强：
p＝＝＝＝＝1000Pa．
（1）由题知，人的推力10N，推动手推板前进10cm，
则人对手推板做的功：
W＝F推s═10N×10×10﹣1m＝1J．
24、（1）3×103kg/m3 ；（2）4.5×103 Pa ；（3）0.01m ，0.0125m
【解析】
（1）根据题意知道，实心正方体A的体积是：VA =（0.2m）3 =8×10-3 m3，所以，A的密度是： =3×103 kg/m3；
（2）实心正方体B对地面的压力是：FB=GB =mB g=4.5kg×10N/kg =45N；实心正方体B对地面的压强是： =4.5×103 Pa；
（3）将正方体A沿水平方向切时，则SA：SB =（0.2m）2 ：（0.1m）2 =4：1，根据A、B对水平地面的压强相等知道， ，即 ，代入数据知道， ，由此解得h1 =0.01m；
将正方体A沿竖直方向切时，，代入数据得：，由此解得：h2 =0.0125m．

六、综合能力题（本大题共3小题，共18分）
25、锂金属 流入 正 ① 0.83×103 通电导体在磁场中受到力的作用 串 不能 甲
【解析】
（1）阅读材料可知，一次性纽扣锂电池是锂金属电池，电流从锂流入.
(2)由材料知，锂离子电池不含有金属态的锂，以锂的多元复合氧化物作为正极材料,故锂元素在这种电池中作为正极．
由表知，输出电压3.7V，因此应选材料①，电池容量3500mAh，则电池质量为：m==25g,
电池体积：V=100mm×60mm×5mm=30000mm3=30cm3,故电池密度为：
==0.83g/cm3= 0.83×103 kg/m3;
(3) 电动机的原理通电导体在磁场中受到力的作用,
纯电动轿车的电动机输入电压为 330V，需要用 100 个电池串联；
如果电动机的功率为66kW，则充满电后，电动车以此功率最多可行驶1h，W=Pt=66kW1h=66kWh, 每个电池质量为2kg，电池容量为：2000g=280000=280000A3600s=1008000C；
W=UIt=UQ= 330V1008000C=332640000J=92.4 kWh66kWh,
说明此种连接方式不能增加电动汽车的续航时间．
（4）生活中有很多时候需要用多个电池组合，一般会将电池装入电池盒再连入电路，电动汽车电池连接方式是串联，图甲是电池的并联，图乙是电池的串联，不同的是图甲．
26、100 10 7 6
【解析】
（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
比较滑片P在某一端点和滑片P移动至某一位置时电路中的电流即可判断滑片位于某一端点时接入电路中的电阻最大，根据P＝UI求出R2两端的电压，根据欧姆定律求出滑动变阻器的最大阻值；
（2）根据串联电路的电压特点和欧姆定律表示出电源的电压；当滑片P移动至某一位置时，根据P＝UI求出R2两端的电压，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式得出R1的阻值，进一步求出电源的电压；
当P在a端时，R2连入阻值为0，则电压表的示数为0，根据欧姆定律求出电路中的电流，根据P＝UI求出R1消耗的电功率和电路消耗的总功率；知道当P在b端时电路中的电流和电压表示数，根据P＝I2R求出R1消耗的电功率，根据P＝UI求出电路消耗的总功率，然后得出答案。
【详解】
（1）由图知，R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片P在b点时，滑动变阻器的电阻最大，电流表示数为0.1A，
根据P＝UI可得，滑动变阻器R2的电压（即电压表示数）：

根据可得，滑动变阻器R2的最大阻值：

（2）根据串联电路的电压特点可知：U＝U1+U2，
结合欧姆定律可得：U＝0.1A×R1+10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑片P移动至某一位置时，电流表示数为0.3A，
此时R2的电压：
，
电源电压U＝U1′+U2′，
即：U＝0.3A×R1+6V﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：R1＝20Ω，U＝12V；
当P在a端时，R2连入阻值为0，此时电压表的示数UV＝0，
电流表的示数：
；
由前面的计算可知，当P在b端时，Ib＝0.1A，电压表示数UV′＝10V，
则电压表的示数变化量为：△U＝VV′﹣UV＝10V﹣0＝10V；
由P＝I2R可得，R1消耗的电功率的变化量：
△P1＝Ia2R1﹣Ib2R1＝（0.6A）2×20Ω﹣（0.1A）2×20Ω＝7W；
电路消耗总功率的变化量：
△P＝U△I＝12V×（0.6A﹣0.1A）＝6W。
故答案为：100； 10；7；6。
本题考查了串联电路特点和欧姆定律和电功率公式的应用，关键是正确分析电路，由电源电压不变列式计算出电源电压和R1的阻值的大小。
27、丙 摩擦力 不能；磁勺与铸铁盘相互吸引，所以磁勺无法转动．
【解析】
(1)地球是一个大磁体，地磁场的形状与条形磁铁相似，地磁场的南北极与地理南北极相反，即地磁的北极在地理的南极附近，故丙图正确．
(2) 把天然磁石打磨成的磁勺放在粗糙的木盘上，由于摩擦力较大，很难正确指示南北方向，将粗糙木盘换成较光滑的青铜盘，摩擦力减小了，能正确指示南北方向．这说明磁勺和盘子之间的摩擦力影响了实验效果．
(3) 将青铜盘换成铸铁盘，磁勺有吸引铁钴镍的性质，它们互相吸引，无法转动．
