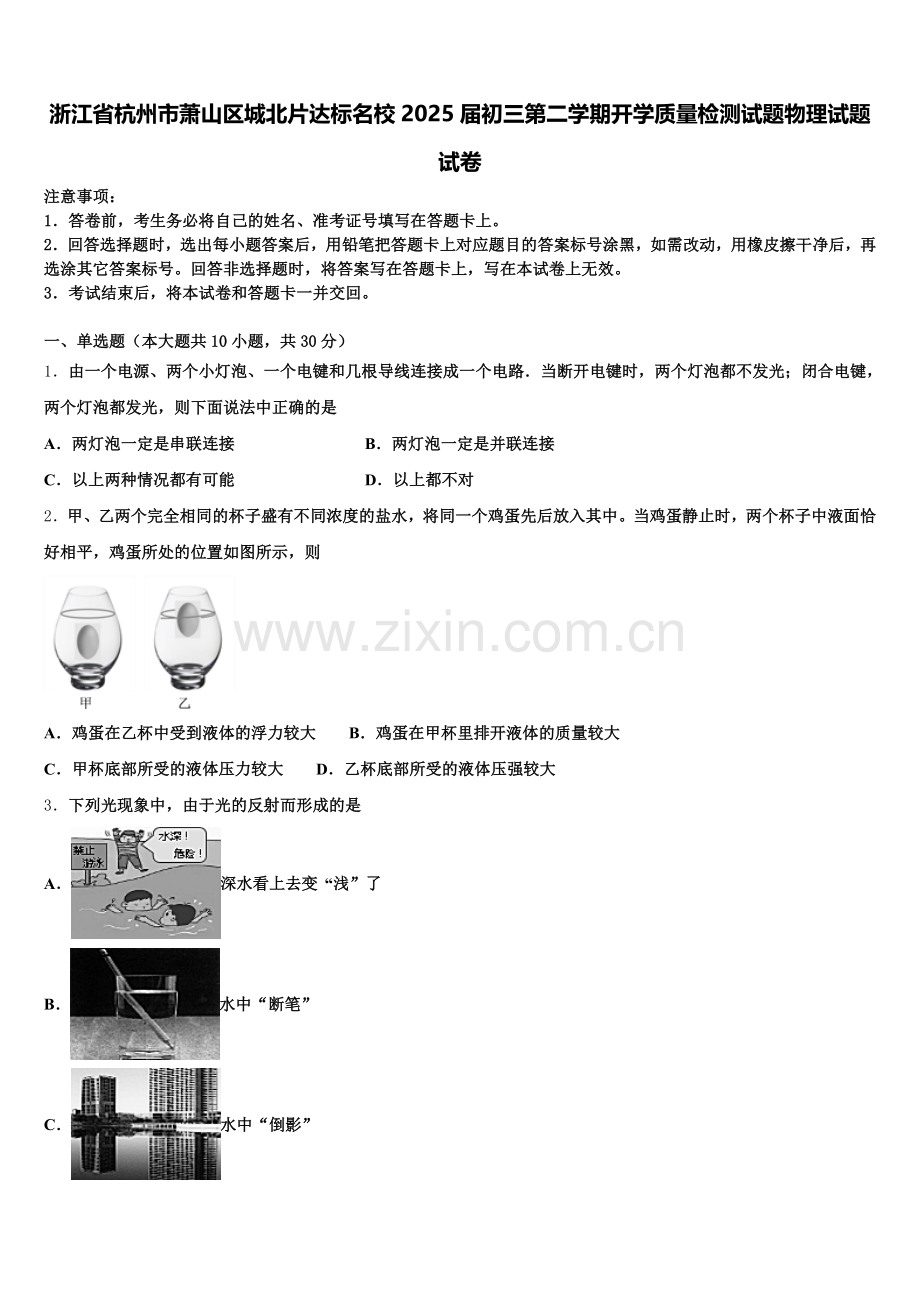

浙江省杭州市萧山区城北片达标名校2025届初三第二学期开学质量检测试题物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是
A．两灯泡一定是串联连接 B．两灯泡一定是并联连接
C．以上两种情况都有可能 D．以上都不对
2．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中。当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则

A．鸡蛋在乙杯中受到液体的浮力较大 B．鸡蛋在甲杯里排开液体的质量较大
C．甲杯底部所受的液体压力较大 D．乙杯底部所受的液体压强较大
3．下列光现象中，由于光的反射而形成的是
A．深水看上去变 “浅”了
B．水中“断笔”
C．水中“倒影”
D．物体看上去变“大”了
4．关于电路，下列说法中错误的是
A．电源是提供电能的装置
B．可以通过开关控制电路的通、断
C．将电源的正、负极直接用导线连接在一起的电路称为短路
D．用电器是将其他形式的能转化为电能的装置
5．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是

A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a,L2实际功率为3W
C．S2闭合，S1接b，L2更亮
D．S2断开，S1接a，L2更亮
6．带正电的物体吸引轻质小球，此小球
A．一定带负电 B．一定不带电
C．可能带正电，可能不带电 D．可能带负电，可能不带电
7．现代生活照明多采用低碳节能的 LED 灯，其核心元件的主要材料是
A．导体 B．纳米材料 C．超导体 D．半导体
8．有甲、乙两个溢水杯，甲溢水杯盛满酒精，乙溢水杯盛满某种液体．将一不吸水的小球轻轻放入甲溢水杯中，小球下沉到杯底，溢出酒精的质量是40g；将小球从甲溢水杯中取出擦干，轻轻放入乙溢水杯中，小球漂浮且有1/11的体积露出液面，溢出液体的质量是50g，已知ρ酒精=0.8×101kg/m1，下列计算正确的是（ ）
①小球的质量是40g
②小球的体积是50cm1
③液体的密度是1.1×101kg/m1
④小球的密度是0.9×101kg/m1．
A．只有①②正确 B．只有②③正确 C．只有②④正确 D．只有①③正确
9．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（　　）
A．用电压表接触后，表的读数为220伏，同时电灯发光
B．用电压表接触后，表的读数为零，电灯不发光
C．用电流表接触后，表的读数为安，电灯不发光
D．用电流表接触后，表的读数为安，同时电灯发光
10．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时

A．灯泡L1亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
二、多选题（本大题共3小题，共12分）
11．水平桌面上放有质量和底面积相同的两个容器甲和乙，用它们分别装有体积不相同的a、b两种不同的液体，把两个质量相同的物体M、N分别放入甲、乙容器中静止时的情况液体深度相同，两容器对水平桌面压强相等．下列说法正确的是：

A．物体M的密度大于物体N的密度
B．物体M下表面受到的压力大于物体 N下表面受到的压力
C．物体M浸入液体中的体积大于物体N浸入液体中的体积
D．甲容器底受到的压强大于乙容器底受到的压强
12．如图所示，将小车放在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下小车沿着桌面做匀速直线运动．若突然剪短轻绳，则小车

A．将运动得越来越慢
B．受到的摩擦力将保持不变
C．将继续受到平衡力
D．将立即停止运动
13．对下列物理量的认识中，最接近实际的是
A．初中物理课本的长度约为26cm
B．初三学生百米成绩约为8 s
C．一个中学生心脏每跳动一次约是1s
D．台灯的工作电流约为200 A
三、填空题（本大题共5小题，共10分）
14．生活中包含着很多物理知识.如冬天汽车中要用防冻液，来循环加热，这是由于这种液体具有_________的特点；用洗衣机能把衣服甩干，这利用了物体的________；在有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，原因是：______________．
15．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
16．如图所示，对于大写字母F，选择正确的编号填空．
在照相机的取景框上看到该物体的像的形状为_____；在照相机底片上成的像为_____；用放大镜看物体，看到的该物体的像的形状为_____．
17．（1）在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）
（2）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．
（3）如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．

18．如图是四冲程汽油机的工作过程中_____冲程；如果该汽油机每分钟转3600转，则该汽油机每秒做功_____次；若该汽油机功率为10kW，机械效率为36%，使用的乙醇汽油热值为4×107J/kg，则汽油机工作1小时消耗_____kg乙醇汽油．

四、计算题（本大题共3小题，共29分）
19．在“探究水沸腾时温度变化的特点”实验中，用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在一个标准大气压下加热至沸腾，假如完全燃烧酒精3g．[水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]求：水吸收的热量是多少？此过程中酒精灯烧水的热效率．科学研究表明：1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量．水开始沸腾后持续观察沸腾现象，同时发现水的质量减少了5g，求此过程水汽化成水蒸气所吸收的热量．
20．如图甲所示，灯L的额定电压为12V，其I-U图像如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω 1A”．

（1）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求灯正常发光的电阻及滑动变阻器连入电路的阻值范围．
（2）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变．调节R使电流表和电压表先后均能达到满偏，且电路正常工作．求可调电源电压的取值范围．
21．小明想探究浓盐水的比热容大小，他找来了如图甲、乙所示的两套完全相同的装置，“热得快”（电热器）上面的铭牌如图丙所示，他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯．小明找来停表，同时通电加热，记录到加热时间1min，水温上升了12℃，食盐水温度上升了15℃，已知水的比热容为4.2×103J/（kg•℃）．问：
小明所用“热得快”正常工作电流是多大？该“热得快”正常工作的电阻是多大？若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是多少？
五、作图题（本大题共2小题，共4分）
22．图中，一束光从水中斜射到水面．请画出反射光线并标出反射角的度数．
（______）

23．下图中，杠杆OBA在图示位置静止，请画出作用在A点的最小力F及其力臂L．
（____）

六、实验探究题（本大题共3小题，共15分）
24．在研究凸透镜及其成像规律的实验中：

（1）小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、_______的清晰实像，此时光在光屏上发生_________（选填“镜面”或“漫”）反射．
（2）小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l_________f（选填“大于”、“等于”或“小于”）；小华取了一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将_________（选填“变大”、“变小”或“不变”）.
（3）当蜡烛靠近凸透镜时，烛焰的像将落在光屏的______（填“前”或“后”）方．
（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是 ______．
A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．换焦距更大的凸透镜 D．换焦距更小的凸透镜．
25．在“探究影响滑动摩擦力大小因素”实验中，水平桌面上的器材有：弹簧测力计、木块、钩码、水平木板和毛巾，实验装置如图所示：

（1）甲、乙、丙三次实验中，每次用弹簧测力计沿水平方向拉着木块做匀速直线运动，这样操作是为了间接测量_____，这是根据_____原理进行测量的。
（2）鞋底做的凹凸不平，应用了比较图14中_____两次实验所得的结论。
（3）从本实验的器材中选择_____，并添加斜面和小车还可以做“探究速度对动能大小的影响”实验。
26．生活中，我们在放置物体时，会经常涉及到“稳度”的问题. 稳度就是物体稳定的程度，那么，到底有什么方法可以提高稳度呢？于是小明进行了如下实验：

他首先制作了如图2的甲、乙、丙、丁四块重相同、除甲底面积较大外其他外形完全相同、重心高低不同的圆柱体，然后将它们依次放在木板上（如图1所示，物体不滑动），慢慢转动木板，直至圆柱体翻倒，记录此时木板转过的角度，记录结果如下表：
实验次数
1
2
3
4
重心离支持面高度
低
低
中
高
物体刚好翻倒时转过的角度
最大
大
较大
小
稳度
最大
大
较大
小
（1）小明是通过________________来判断物体的稳度.
（2）小明分析实验数据，得出物体的稳度与接触面积大小有关. 小华认为这条结论不正确，如生活中常见的照相机三脚架，其与地面的接触面积很小，但支撑面（由支撑点组成的平面）较大. 正确的结论应是________________________.
（3）分析数据____________（填实验次数的序号）可以得到稳度与重心高低之间的关系. 卡车装货时，应把重的货物装在____________（选填“上”或“下”）层，可使卡车不易翻倒.
（4）设汽车车轮和地面的四个接触点围成的四边形的面积为S，汽车的重心离地面高度为h，现有汽车甲和乙，它们的重G相同，结合小明的探究结果，你认为可以通过简单比较________________（写出表达式）就可以初步比较甲、乙两辆汽车的稳度.
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
只要电键在干路，两灯串联并联都可以，C对．
2、D
【解析】如图鸡蛋在甲杯中悬浮，根据物体的浮沉条件，鸡蛋与甲杯盐水的密度相等，浮力与重力相等；
如图鸡蛋在乙杯中漂浮，根据物体的浮沉条件，鸡蛋的密度小于乙杯盐水的密度，浮力与重力相等；
故甲杯盐水的密度小于乙杯盐水的密度，两次的浮力相等，则排开液体的质量相等，故AB错误；
乙杯盐水的密度大，两液面恰好相平，根据，则乙杯底部所受的液体压强较大，再根据，乙杯底部所受的液体压力也较大，故C错误，D正确。
选D。
点睛：重点是浮沉条件的应用和液体压强的特点，先根据鸡蛋在两杯中的状态可以得出两次浮力的大小关系及两液体的密度大小关系，再根据液体压强的公式可以判断液体对容器底的压强和压强大小。
3、C
【解析】
A．水看起来很浅，是由于光线通过水、空气进入人的眼睛时，光线的传播方向发生改变而形成的现象，属于光的折射现象，故A不符合题意；
B．水中的“断笔”是由于光从水中通过空气进入人的眼睛时，光线的传播方向发生改变而形成的虚像，属于光的折射现象，故B不符合题意；
C．平静的水面相当于平面镜，水中的倒影是平面镜成像现象，属于光的反射，故C符合题意；
D．凸透镜成像是根据光的折射原理制成的，而放大镜是凸透镜的一种应用，因此通过放大镜看到放大的物体，属于光的折射现象，故D不符合题意。
故选C。
4、D
【解析】
用电器是消耗电能的装置．
5、C
【解析】
S2断开，S1接b时，电路中只有灯泡L1工作；S2断开，S1接a时，两灯泡串联；S2闭合，S1接b时，两只灯泡并联；根据电功率的公式得到两个灯泡的电阻，再利用公式P=I2R比较两只灯泡的实际功率．
【详解】
L1 的电阻，L2 的电阻；
A、S2断开，S1接b，电路中只有灯泡L1工作，L1两端的电压等于电源电压，为3V，小于灯泡L1的额定电压，L1不能正常发光；故A错误；
B、S2断开，S1接a，两只灯泡串联，根据串联电路电压的规律可知两只灯泡两端的电压都小于3V，所以L2实际功率小于3W，故B错误；
C、S2闭合，S1接b时，两只灯泡并联，两个灯泡两端的电压相等，因为R1＞R2，由可得，L2的实际功率更大，所以更亮，故C正确；
D、S2断开，S1接a，两只灯泡串联，因为R1＞R2，根据公式P=I2R可知L1的实际功率更大，所以更亮，故D错误．
故选C．
6、D
【解析】
根据电荷间的相互作用和带电体吸引轻小物体的性质，带正电的物体吸引轻质小球，小球可能带负电，也可能不带电．故选项ABC错误，D正确为答案．
7、D
【解析】
现代生活照明多采用低碳节能的 LED 灯，因为 LED灯可以直接将电能转化为光能，所以发光效率高，非常节能，其核心元件的主要材料是半导体。
LED 灯也是半导体材料的典型应用。
故选D。
点睛：注意多了解一些LED发光二极管的特点，因为其发光效率高，近年来被广泛应用于各个领域，成为取代传统光源的理想选择。
8、B
【解析】
由题意知小球放入乙液体中处于漂浮状态，故
F浮乙=G=G排，
故
m=m排=50g；
由题知，在甲中小球下沉，小球的体积就等于排开酒精的体积，所以据ρ=可得：
V=V酒精==50cm1；
所以小球的密度是：
ρ球==1g/cm1=1000kg/m1；
因为小球在乙中漂浮，所以
F浮=G本身，
根据阿基米德原理有，
F浮=m排g=ρ乙gV ①；
且
G本身=ρ球gV ②；
故将①②带入F浮=G本身可得：
ρ乙gV=ρ球gV
所以
ρ乙=ρ球=×1000kg/m1=1.1×101kg/m1，
故②③正确；故应选B．
9、D
【解析】
用电流表的两个接头去接触开关内的两个接线柱，由P=UI可得，，电流表的读数为0.45安，同时电灯发光．这是因为进开关的是火线，且电压表的电阻较大而电流表的电阻较小；
当用电压表接触开关内的两个接线柱时，它与100瓦的灯泡串联，由于它的电阻较100瓦灯泡的电阻大得多，所以电压主要分配在电压表上，电压表的读数约220伏，电灯不会发光．当用电流表接触开关内的两个接线柱时，由于电流表的电阻较1 00瓦灯泡的电阻小得多，故表的读数为I=0.45（安），同时电灯会发光．
故选D．
10、C
【解析】
AB．因电压表接在滑片电路上，故该部分相当于断路，故滑动变阻器电阻不能改变，故电路中电流不会改变，即电流表示数不变，灯泡亮度不变；故A、B错误；
CD．滑片左移时，与电压表并联的电阻变大，则由欧姆定律得电压表示数变大；故D错误，C正确

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
由于物体M、N分别放入甲、乙容器中静止时，两容器对水平桌面压强相等，所以根据题意知道，a、b两种液体的质量相等；又因为M悬浮，N漂浮，且静止时的液体深度相同，而两个容器甲和乙底的面积相同，所以Va<Vb；由 知道， ；由浮沉条件知道， ，，故物体M的密度大于物体N的密度，即A正确；
因为，由 知道，甲容器底受到的压强大于乙容器底受到的压强，故D正确；
由图知道，物体M下表面所处的深度大于物体 N下表面所处的深度，所以受到的压力较大，故B正确．
12、AB
【解析】
小车匀速运动，说明小车受到的力是平衡力，所以，当突然剪断轻绳时，在水平方向上小车只受向左的摩擦力，由于此时摩擦力方向与小车的运动方向相反，所以小车将做减速运动，其运动越来越慢，而不会立即停止运动，故A正确，CD错误；在剪断轻绳时，小车对接触面的压力不变，接触面的粗糙程度不变，所以，受到的摩擦力大小不变，故B正确．
13、AC
【解析】
A、一根筷子的长度约25cm，初中物理课本的长度略大于此数值，在26cm左右。故A符合实际；
B、男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，一般在15s左右。故B不符合实际；
C、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s。故C符合实际；
D、家用电风扇的工作电流约0.2A，台灯的工作电流与此差不多，在0.2A左右。故D不符合实际。

三、填空题（本大题共5小题，共10分）
14、比热容大 惯性 流体流速大的位置压强小
【解析】
试题分析：防冻液的成份是水，水的比热容大，升高相同温度能吸收更多热量，因此可用来循环加热；洗衣机甩干衣服是利用物体具有惯性的原理；有风的雨天打伞步行时，一阵大风吹来，伞会被向上吸起，是由于伞上方空气流动速度大于下方空气流动速度，从而伞会受到一个向上的压强差，所以伞会被向上吸起，即流体流速大的位置压强小．
考点：水的比热容的特点和应用，惯性现象，流体压强与流速的关系
15、220 20 0.2 80
【解析】
由“220V 20W”，可知该灯的额定电压为220V，灯的额定功率是20W＝0.02kW；其正常工作10h消耗的电能：W＝Pt＝0.02kW×10h＝0.2kW•h；设两种灯泡正常发光的时间均为t，则节能灯消耗的电能为W1＝P1t＝20W×t，白炽灯消耗的电能为W2＝P2t＝100W×t，在相同时间内节能灯可以节约电能的百分比：
×100%＝80%．
16、A C D
【解析】
（1）根据生活常识可以确定取景框中看到的物体的像的形状．
（2）照相机是利用物距大于凸透镜二倍焦距时的成像原理制成的，根据凸透镜成像的规律可以确定像的性质．
（3）根据放大镜的成像情况可以确定看到的像的形状．
【详解】
（1）人们是根据取景框看到的情况来确定如何调节照相机的，此时取景框里看到的就是实际照片的影相，但为缩小的像；故选A．在构造上，取景框跟镜头是独立的一套系统．
（2）照相机底片上成倒立缩小的像，故选C；
（3）放大镜成正立放大的虚像，故选D．
17、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
18、排气 30 2.6
【解析】
由图可知，进气门关闭，排气门打开，活塞向上运动，所以是排气冲程．
汽油机每分钟转3600转，则每秒钟转3600÷60=60转，每两转完成一个工作循环，做一次功，所以该汽油机每秒做功30次．
汽油机1小时所做的功
所以燃烧乙醇汽油放出的热量
消耗汽油的质量

四、计算题（本大题共3小题，共29分）
19、（1）3.36×104J；（2）37.3%；（3）1.13×104J．
【解析】
（1）一个标准大气压下水的沸点为100℃，即需将水加热至100℃，水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣20℃）＝3.36×104J；（2）3g酒精完全燃烧释放的热量：Q放＝mq＝3×10﹣3kg×3.0×107J/kg＝9×104J；酒精灯烧水的热效率：η＝×100%＝×100%≈37.3%；（3）1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量，则5g 100℃的水汽化成同温度的水蒸汽需要吸收的热量：Q＝5g×2.26×103J/g＝1.13×104J．
点睛：（1）知道水的质量、水的比热容和水的温度变化，根据Q吸＝cm（t﹣t0）求出水吸收的热量；（2）知道酒精的热值和质量，根据Q放＝mq求出酒精完全燃烧释放的热量；水吸收的热量和酒精完全燃烧放出热量的比值即为烧水的效率；（3）根据1g 100℃的水汽化成同温度的水蒸汽需要吸收的热量求出5g的水完全汽化成同温度水蒸气所需要吸收的热量．
20、（1）40Ω；40Ω-100Ω；（2）12V-15V
【解析】
（1）开关都闭合时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=UL=12V，由图乙可知，通过灯L的电流IL=0.3A，灯正常发光的电阻：RL==40Ω，因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=0.6A时，通过变阻器R的最大电流：IR=I-IL=0.6A-0.3A=0.3A，此时滑动变阻器接入电路中的电阻最小，则R小= =40Ω，又因滑动变阻器接入电路中的电阻越大时，通过R的电流越小，电路的总电流越小，所以，滑动变阻器接入电路中的最大阻值为100Ω，则滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）闭合S，断开S1、S2时，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，调节R使电流表、电压表先后达到满偏，且电路正常工作：当变阻器接入电路中电阻为0，且电流表满偏时，电源电压最小，由欧姆定律得到U小=I满R0=0.6A×20Ω=12V；电压表最大示数为3V，当变阻器最大电阻连入电路时，电路的电流为：I小=，当电压表达到满偏时，根据串联电路电压的规律和欧姆定律有：U电=U满+U0=3V+×20Ω=3.6V，此时电流表不能达到满偏，3.6V舍去；当电压表达到满偏且电流表也能达到满偏时，电源电压最大，根据串联电路电压的规律和欧姆定律有，U大=U满+U0=U满+I满R0=3V+0.6A×20Ω=15V，因题中要求两个电表先后均能达到满偏，故最大电压应小于15V，故可调电源电压的取值范围为：12V≤U＜15V．
答：（1）灯正常发光的电阻及滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）调节R使电流表和电压表先后均能达到满偏，且电路正常工作．可调电源电压的取值范围为12V≤U＜15V．
21、（1）2.5A；（2）88Ω；（3）3.36×103J/（kg•℃）．
【解析】
解：
（1）“热得快”正常工作时的功率P=550W，电压U=220V，
根据P=UI可得，正常工作的电流：
；
（2）根据可得，该“热得快”正常工作的电阻：
；
（3）水吸收的热量为：
Q水=cm△t=4.2×103J/（kg•℃）×0.5kg×12℃=2.52×104J，
因为甲、乙所示的两套完全相同的装置，且加热时间相同，
所以水和浓盐水吸收的热量相同，即Q盐水=Q水=2.52×104J；
由Q=cm△t可得，浓盐水的比热容为：

答：（1）小明所用“热得快”正常工作电流是2.5A；
（2）该“热得快”正常工作的电阻是88Ω；
（3）若加热时甲、乙装置吸收的热量相同，则小明所测浓盐水的比热容是3.36×103J/（kg•℃）．

五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
解：图中法线已经画出，入射光线与界面的夹角为60°，则入射角等于90°﹣60°＝30°，故反射角也为30°，根据反射角等于入射角，在法线右侧的水中画出反射光线．如下图所示：

点睛：过入射点做出法线，然后利用光的反射规律做出对应的反射光线，并标明反射角的度数．
23、
【解析】
连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

六、实验探究题（本大题共3小题，共15分）
24、缩小 漫 小于 变大 后 D
【解析】
(1)由图知，像距小于物距，所以此时成倒立缩小的实像，能够从不同方向看到光屏上的像，所以光在光屏上发生漫反射；
(2)将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，说明开始光屏在焦点前，后一次在焦点后，即l小于f，将发光的小电灯放在凸透镜主光轴上离光心距离为l处时，光线通过凸透镜后是发散的，所以将白纸沿主光轴远离透镜过程中，纸上的光斑大小将逐渐变大．
(3)根据凸透镜成像规律“物近像远像变大”可知，将蜡烛向凸透镜靠近时，烛焰的像将落在光屏的后方；
(4)像成在光屏的后方说明焦距较大，为了能得到清晰的像应换用焦距更小的凸透镜，故选D；
25、（1）滑动摩擦力大小 二力平衡 甲丙 木块和水平木板。
【解析】
（1）用弹簧测力计沿水平方向拉着木块做匀速直线运动，此时木块受平衡力的作用，由二力平衡知识可知，此时木块所受的滑动摩擦力大小等于弹簧测力计的示数；
（2）鞋底做的凹凸不平，表明接触面粗糙程度不同，探究滑动摩擦力与接触面粗糙程度的关系时，控制压力相同，接触面粗糙程度不同，故比较甲丙两图进行实验；
（3）探究速度对动能大小的影响时，应让小车从斜面的不同高度滑下，这样小车在到达水平木板时的速度是不同的，通过比较小车撞击木块移动的距离来比较动能的大小；故实验中还需要用到木块和水平木板。
26、物体刚好翻倒时木板转过的角度 物体的稳度与支撑面的大小有关 2、3、4 下 （或）
【解析】
（1）根据实验现象或数据表可以知道，圆柱体刚好翻倒时转过的角度越小，说明越容易翻倒，即稳定程度小；
（2）照相机三脚架，与地面的接触面积很小，支撑面较大，稳定程度越大，说明影响稳定程度的是支撑面积大小，而不是接触面积大小；
（3）探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和支持面的大小不变，改变重心高度，所以要分析2，3，4次的实验数据；卡车装货时，应把重的货物装在下层，这样可以降低重心，提高稳度；
（4）通过4次实验我们发现，物体的稳度与支撑面积S和重心的高度h有关，物体的支撑面积越大、重心的高度越小，稳度越大。即S和h的大小对稳度的影响是相反的。所以我们可以通过简单比较（或）就可以初步比较甲、乙两辆汽车的稳度。
