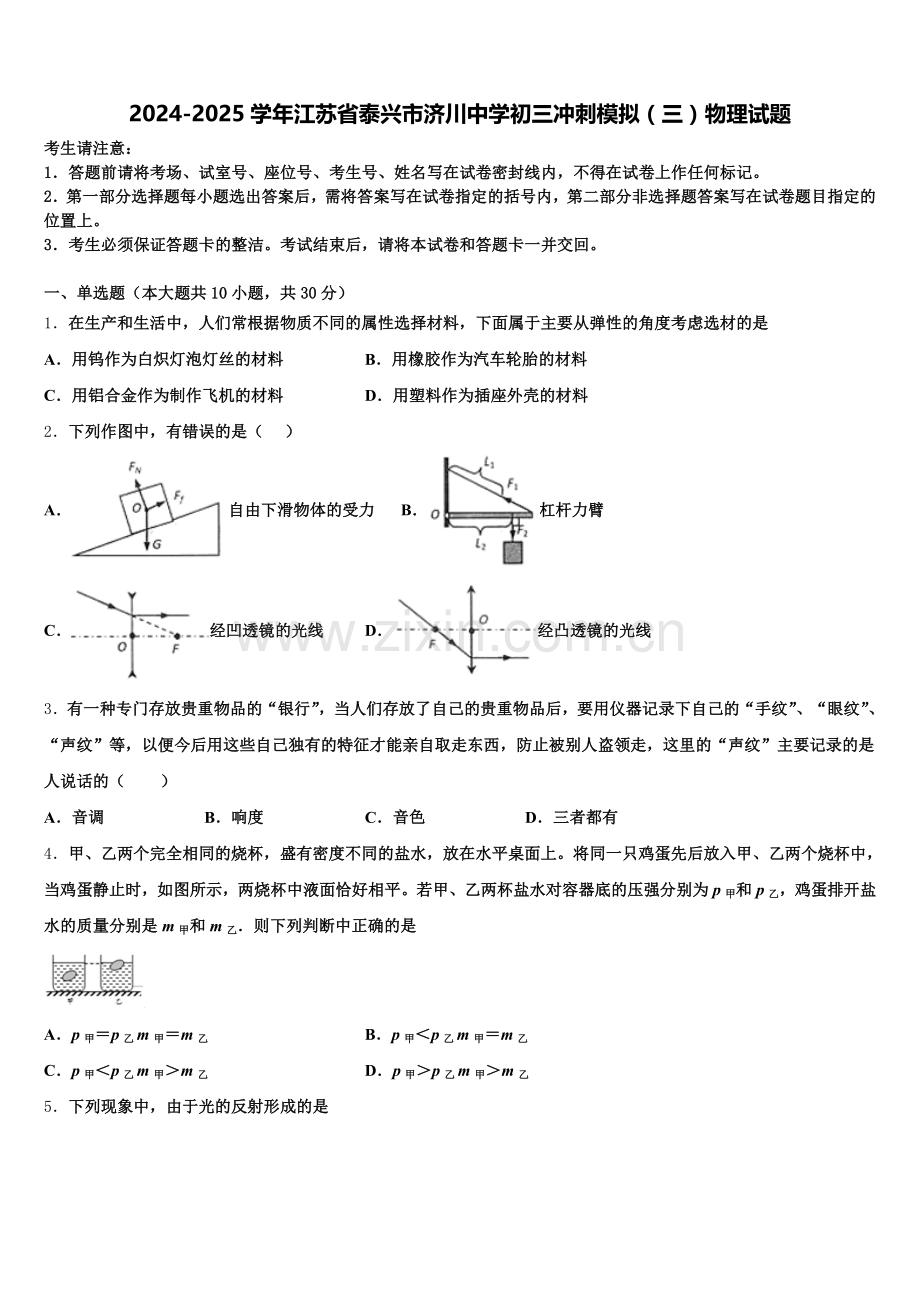

2024-2025学年江苏省泰兴市济川中学初三冲刺模拟（三）物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是
A．用钨作为白炽灯泡灯丝的材料 B．用橡胶作为汽车轮胎的材料
C．用铝合金作为制作飞机的材料 D．用塑料作为插座外壳的材料
2．下列作图中，有错误的是（ ）
A．自由下滑物体的受力 B．杠杆力臂
C．经凹透镜的光线 D．经凸透镜的光线
3．有一种专门存放贵重物品的“银行”，当人们存放了自己的贵重物品后，要用仪器记录下自己的“手纹”、“眼纹”、“声纹”等，以便今后用这些自己独有的特征才能亲自取走东西，防止被别人盗领走，这里的“声纹”主要记录的是人说话的（ ）
A．音调 B．响度 C．音色 D．三者都有
4．甲、乙两个完全相同的烧杯，盛有密度不同的盐水，放在水平桌面上。将同一只鸡蛋先后放入甲、乙两个烧杯中，当鸡蛋静止时，如图所示，两烧杯中液面恰好相平。若甲、乙两杯盐水对容器底的压强分别为p甲和p乙，鸡蛋排开盐水的质量分别是m甲和m乙．则下列判断中正确的是

A．p甲＝p乙m甲＝m乙 B．p甲＜p乙m甲＝m乙
C．p甲＜p乙m甲＞m乙 D．p甲＞p乙m甲＞m乙

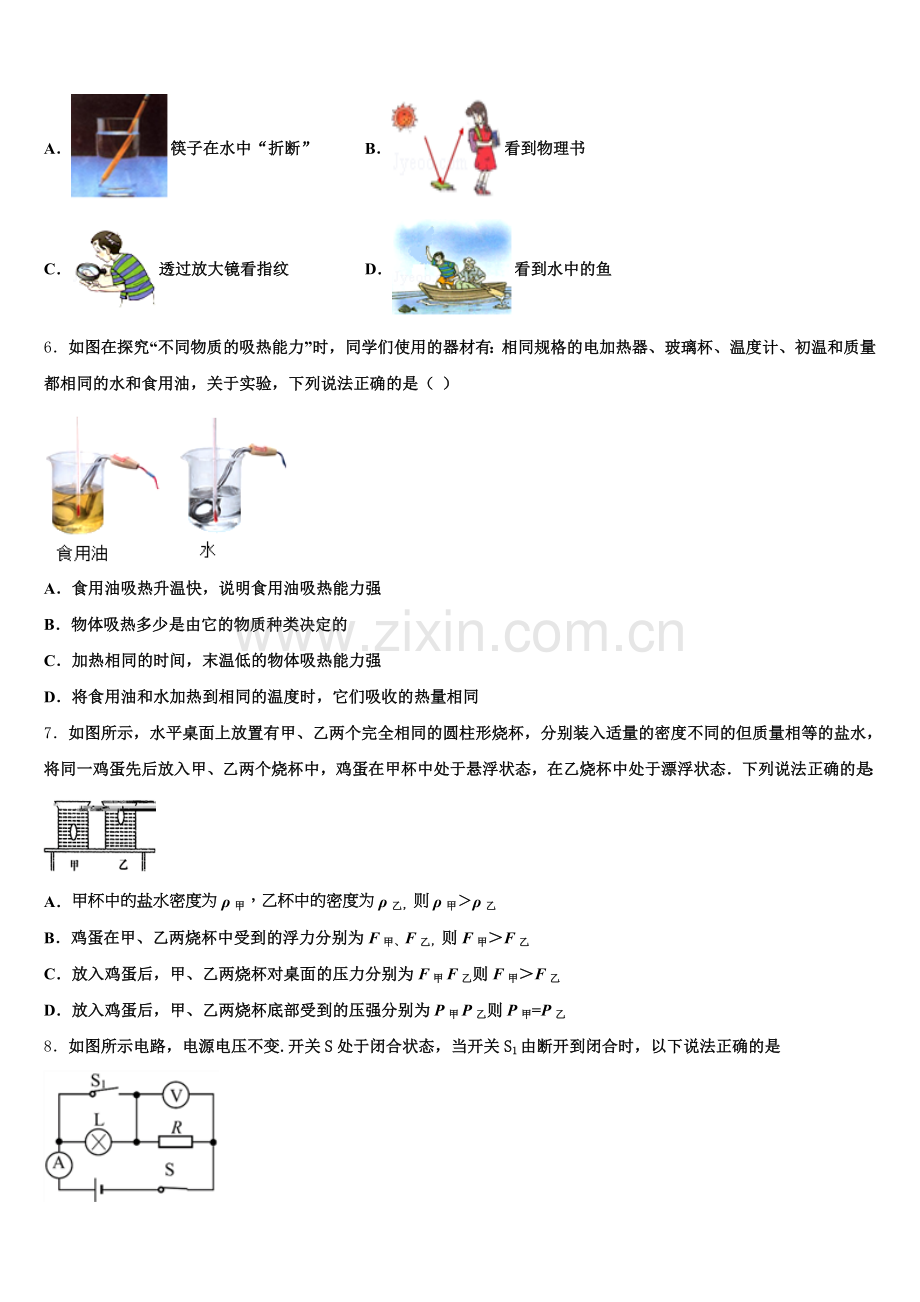

5．下列现象中，由于光的反射形成的是
A．筷子在水中“折断” B．看到物理书
C．透过放大镜看指纹 D．看到水中的鱼
6．如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油，关于实验，下列说法正确的是（ ）

A．食用油吸热升温快，说明食用油吸热能力强
B．物体吸热多少是由它的物质种类决定的
C．加热相同的时间，末温低的物体吸热能力强
D．将食用油和水加热到相同的温度时，它们吸收的热量相同
7．如图所示，水平桌面上放置有甲、乙两个完全相同的圆柱形烧杯，分别装入适量的密度不同的但质量相等的盐水，将同一鸡蛋先后放入甲、乙两个烧杯中，鸡蛋在甲杯中处于悬浮状态，在乙烧杯中处于漂浮状态．下列说法正确的是：

A．甲杯中的盐水密度为ρ甲，乙杯中的密度为ρ乙，则ρ甲＞ρ乙
B．鸡蛋在甲、乙两烧杯中受到的浮力分别为F甲、F乙，则F甲＞F乙
C．放入鸡蛋后，甲、乙两烧杯对桌面的压力分别为F甲F乙则F甲＞F乙
D．放入鸡蛋后，甲、乙两烧杯底部受到的压强分别为P甲P乙则P甲=P乙
8．如图所示电路，电源电压不变.开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是

A．电压表示数不变
B．电流表示数变小
C．电压表与电流表的示数比值不变
D．在相同时间内，电路消耗的电能变小
9．关于下图，说法正确的是

A．这是直流电动机示意图，线圈因受到磁场的作用力而转动
B．这是直流电动机示意图，线圈转动的过程中，线圈中不会产生感应电流
C．这是交流发电机示意图，此时导线切制磁感钱，线圈中产生感应电流
D．这是交流发电机示意图，工作时主要是将机械能转化为电能
10．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )

A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W
二、多选题（本大题共3小题，共12分）
11．以下关于光现象的说法中正确的是
A．“小孔成像”可以用光的直线传播来解释
B．我们能从各个方向看到投影屏幕上的字，是因为光在屏幕上发生了漫反射
C．汽车两侧的反光镜是凸面镜，对光具有会聚作用
D．彩虹的形成是光的色散现象，本质是光经过小水珠时发生了折射
12．关于安全用电常识和电磁现象，下列说法正确的是
A．奥斯特实验说明了电流周围存在磁场
B．空气开关跳闸，是由于电路中电流过大而造成的，所以电路中一定是出现了短路现象
C．使用测电笔辨别火线时，手能接触笔尾金属体
D．电动机是利用电磁感应现象制成的
13．关于下列四幅图的描述，正确的是

A．甲图说明了流体压强与流速的关系，两张纸中间流速大压强小，纸向中间靠拢
B．乙图是自制气压计，当从山底拿到山顶时，玻璃管中的水柱会上升
C．丙图中金属棒ab只要在磁场中左右运动，电路中就会产生感应电流
D．根据丁图中光的传播路径，虚框内应是凸透镜，近视眼就是利用凸透镜进行矫正的
三、填空题（本大题共5小题，共10分）
14．（1）雨后晴朗的夜晚，为了不踩到地上的积水，迎着月光走时，发亮的地方_____踩（选填“能”或“不能”）；

（2）高层建筑的顶部都安装了避雷针，主要是通过尖端放电逐渐中和云层中的正电荷，这个过程中，电流的方向是__________（选填“从避雷针到云端”或“从云端到避雷针”）

15．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．
16．2019年4月1日钦州市一产业园区中发生一起越野车失控撞上隔离带的事故，经调查，是由于雨天路滑车辆速度过快所致。事故原因是因车辆在马路上行驶过快，_____过大造成的。
17．如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！1m3可燃冰可分解释放约168m3的天然气，可燃冰属于_____（选填“可”或“不可”）再生能源，完全燃烧168m3的天然气可以释放的热量为_____J，若这些热量全部被水吸收，可以将质量为_____t的水由20℃加热到70℃，q天然气=4×107 J/m3，c水=4.2×103J/（kg·℃）]

18．2019 年 4 月 20 日 22 时 41 分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射第四十四颗北斗导航卫星（如图所示）．火箭以液态氢为主要燃料是利用它的热值________．液态氢燃烧产生的燃气推动火箭加速上升的过程中，燃气的________能转化为火箭的________能．地面控制中心通过________波向卫星发出指令，这种波在真空中传播的速度为________m/s．

四、计算题（本大题共3小题，共29分）
19．电动自行车给人们带来便利的同时也产生了很多交通隐患，为此政府出台电动自行车新国标，并在2019年的4月15日开始施行。为了响应政府号召，小亮购置了符合新国标的电动自行车。
如表是小亮购买的某型号电动自行车的一些数据：
质量m/kg
30
行驶时轮胎与地面接触的总面积S/m2
8×10﹣3
工作电压U/V
36
骑行时的平均动力F/N
20
若小亮的质量是70kg，他骑车时在5min内匀速行驶了1800m（取g＝10N/kg），通过计算回答：小亮在水平地面上骑车的速度是多少？小亮骑车时，车对地面的压力多大？车对地面的压强多大？该电动自行车在5min内动力所做的功是多少？
20．2018年1月19日，在我国酒泉卫星发射中心，长征十一号固体运载火箭“一箭六星”发射任务圆满成功．如图所示，航天燃料从液态变为固态，是一项技术突破．铍是一种高效率的火箭材料，铍在燃烧时释放出巨大的能量已知，，求：

的铍完全燃烧放出的热量为多少焦耳？
若这些热量全部被水吸收，可以使750kg的水温度升高多少摄氏度？
21．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2＝5：3，则电阻R1和R2的阻值之比是_____．

五、作图题（本大题共2小题，共4分）
22．如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数_____-.

23．在如图所示电路中的○内填上适当的电表符号，使电阻R1与R2并联．
（________）

六、实验探究题（本大题共3小题，共15分）
24．有一种复合材料（密度小、强度大），广泛应用于汽车、飞机等制造业．下面是小华测量一块实心复合材料密度的实验
将托盘天平放在水平桌面上，游码移至标尺左端零刻线处，调节平衡螺母使橫梁平衡．用调好的天平测量该物块的质量时，当在右盘放入最小砝码后，指针偏在分度盘中线左侧（如图甲所示），接下来应该_____（填选项前的字母）．
A．向右调平衡螺母B．继续向右盘中加砝码C．向右移动游码当天平重新平衡时，盘中所加砝码和游码位置如图乙所示．因复合材料的密度小于水的密度，小华在该物块下方悬挂了一铁块，按照如图丙所示①②③顺序，测出了该物块的体积．小华在测体积时的操作顺序会引起密度测量值比真实值_____（选填“偏大”、“不变”或“偏小”）分析以上步骤，你认为测量体积最佳实验步骤顺序应该为_____（填序号），若图中数据为正确操作顺序所获得的数据，则这种材料的密度是_____kg/m1．
25．在探究“水的沸腾特点”实验中：
实验装置如图甲所示，该装置中有：①烧瓶；②酒精灯；③温度计；④铁圈及石棉网，它们安装的合理顺序是______（填写序号）；此时烧瓶中水的温度是______℃；水沸腾后，继续加热，温度计的示数______（选填“变大”、“不变”或“变小”）；撤去酒精灯，水停止沸腾，小华用橡皮塞塞住烧瓶口并用注射器向外抽气，如图乙所示，观察到水又重新沸腾，说明水的沸点随着气压的减小而______．
26．某物理社团的同学们做了如图所示实验来探究影响浮力大小的因素．
从图中的A、B、C、D四幅图可得:浮力的大小与深度有关,有时又与深度无关,对此确的解释是浮力的大小与__________有关从图中的A、C、E幅图可得:浮力的大小与________有关之后他们讨论既然物体在不同液体中所受的浮力不同,可以用这套装置来测量烧杯中液体的密度．于是对弹簧测力计进行重新标度,将如图D所示的装置改成个密度秤．用它测量时,待测液体密度应不超过____g/cm3 通过分析可知,该密度秤的刻度是_______(选填“均匀”或“不均匀”)的．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、钨丝做灯丝是利用钨丝的熔点比较高的性质，此选项不符合题意；
B、用橡胶作为汽车轮胎的材料，利用了橡胶弹性好，耐磨性强的特点，此选项符合题意
C、铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，此选项不符合题意；
D、用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，此选项不符合题意；
故选B．
2、B
【解析】
试题分析：A、物体受重力、斜面的支持力及摩擦力的作用．在作图时，可以将三个力的作用点都画在重心上．
B、力臂是指从支点到力的作用线的垂直距离，据此判断；
C、平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴来作图．
D、过焦点的光线经凸透镜折射后折射光线平行于主光轴．
解：
A、物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．故A正确；
B、从支点O到F1作用线的垂直距离叫F1的力臂，如图，故B错；
C、由图可知，入射光线指向另一侧焦点，则经凹透镜折射后折射光线平行于主光轴，故C正确；
D、由图可知，入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D正确．
故选B．

点评：（1）有关力的示意图的画法，在作图时一定要注意力的方向．压力方向垂直于接触面指向被压的物体，摩擦力与物体相对运动的方向相反，重力方向竖直向下．
（2）凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．
（3）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
3、C
【解析】
因为每个人发声的特点都不同，即音色不同，这样我们可以通过音色进行辨别不同人的说话，所以“声纹”记录的是主人的音色，故选C。
4、B
【解析】
由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，
因为F浮＝G排＝m排g，浮力相同，所以鸡蛋排开盐水的质量相同。因为ρ液＞ρ物时物体漂浮，ρ液＝ρ物时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为p＝ρgh，且两杯中液面相平，所以乙杯底压强大于甲杯底压强。
5、B
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【详解】
A. 筷子在水中“折断”是由于筷子反射的光从水中射向空气时在水面处发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以根据折了，不符合题意；B 看到物理书是由于光照射到书上，经书反射进入人眼的缘故，符合题意；C. 通过放大镜看到指纹被放大属于光的折射，不符合题意； D. 从水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，比实际位置偏高，故与题意不符；故选B.
6、C
【解析】
A．实验中，食用油吸热升温较快，由说明食用油的比热容小，吸热能力较弱，故选项A错误．
B．在本实验中，加热时间越长说明物体吸热越多，故选项B错误．
C．实验中，加热相同的时间，说明吸收了相同的热量，由可知，末温低的物质比热容大，吸热能力强，故选项C正确．
D．由Q=cmΔt可知，质量相同的水和食用油，由于比热容不同，并且初温相等，则当末温相同时，吸收的热量不相同，故选项D错误．
7、D
【解析】
AB、因为鸡蛋在甲中悬浮、乙中漂浮，所以浮力都等于自身的重力，即鸡蛋在甲、乙两烧杯中受到的浮力相等，故B不正确；
根据F浮=ρ液gV排可知，在浮力相同时，甲杯中的V排大，所以ρ液小，故A不正确；
C. 因甲、乙两个烧杯完全相同，装入密度不同但质量相等的盐水，且鸡蛋一样，根据水平面上物体的压力和自身的重力相等和G=mg可知，放入鸡蛋后甲、乙两烧杯对桌面的压力相等，故C不正确；
D. 烧杯粗细均匀，装入密度不同但质量相等的盐水，且鸡蛋一样，所以甲、乙两烧杯底部受到的压力相等，因两烧杯底面积S相同，根据p=可知，两只杯子底部受到液体的压强相同，故D正确．
8、C
【解析】
试题分析：当开关S闭合、S1断开时，灯泡L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；当开关S、S1均闭合时，电路为R的简单电路，电压表仍侧R两端的电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，所以，当开关S1由断开到闭合时，电路的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大，故B错误；由U=IR可知，R两端的电压变大，即电压表的示数变大，故A错误；由R=U/I可知，电压表与电流表的示数比值等于R的阻值，则电压表与电流表的示数比值不变，故C正确；由W=UIt可知，在相同时间内电路消耗的电能变大，故D错误.
考点：欧姆定律的应用；电功计算公式的应用
9、A
【解析】
由图可知，图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故C、D错误；电动机是根据通电导体在磁场中受力转动的原理来工作的，线圈在转动过程中会产生感应电流，故A正确，B错误．
10、D
【解析】
分析：AB、灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；根据滑片P由b端向a端滑动的过程中变阻器连入电路的电阻变化，根据电阻的串联分析总电阻变小，由欧姆定律分析电路中的电流变化；根据，分析灯的实际功率变大，确定亮度变化；
C、由欧姆定律，电压表与电流表示数的比值分析；
D、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率．
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；
C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C错误；
D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确．
故选D．
【点睛】本题考查串联电路的规律及欧姆定律和电功率公式的运用．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. “小孔成像”的基本原理就是光的直线传播，故A正确；
B. 漫反射的显著特点就是能从各个方向看到屏幕上的字，故B正确；
C. 凸面镜对光具有发散作用，故C错误；
D. 色散的基本原理是不同颜色的色光折射率不同，本质上是光的折射现象，故D正确。
12、AC
【解析】
A、奥斯特最早发现放在将通电导线放在小磁针上方时，小磁针发生了偏转，说明通电导线周围存在磁场，故A正确；
B、空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故B错误；
C、使用测电笔辨别火线时，手一定接触笔尾金属体，一定不要接触笔尖金属体，故C正确；
D、动机是利用通电导体在磁场中受力而运动的现象制成的，故D错误。
13、AB
【解析】
（1）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．
（2））大气压随高度的增加而减小；
（3）产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动．
（4）近视眼应佩戴合适的凹透镜进行矫正．
【详解】
A、图甲中，向两张纸的中间吹气，两张纸向中间靠拢，是因为中间的空气流速大，压强小，故A正确；
B、图乙中，把气压计从山底拿到山顶的过程中，瓶内气体压强p不变，而大气压p0变小，所以h应变大，玻璃管中水柱升高，故B正确；
C、图丙中，若开关没有闭合，尽管金属棒ab在磁场中左右运动，电路中也不会产生感应电流，故C错误；
D、图丁中的折射光线比入射光线向主光轴靠拢，所以虚框内是有会聚作用的凸透镜，但近视眼应该用凹透镜矫正，故D错误．
故选AB．
此题考查流体压强和流速的关系、大气压与高度的关系、透镜及其应用和电磁感应现象，是一道力学和电学综合实验题，但总体难度不大，掌握基础知识即可正确解题．

三、填空题（本大题共5小题，共10分）
14、不能 从云端到避雷针
【解析】
（1）雨后晴朗的夜晚，为了不踩到地上的积水，迎着月光走时，射到水平面上的月光，发生镜面反射，反射光线射入眼睛，看到地上发亮的是积水，所以发亮的地方不能踩；
（2）当带正电云层靠近建筑物时，由于云层带正电，缺少电子，避雷针中的自由电子会从大地到云层，逐渐中和云层中的电荷，从而避免建筑物遭受雷击，电流的方向与电子的定向移动方向相反，故电流的方向是从云层到避雷针．
15、热传递 扩散
【解析】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
16、动能
【解析】
动能与速度有关，车辆在马路上行驶过快，速度越大，则动能越大。
17、 不可 6.72×109 32
【解析】由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源；1m3可燃冰在常温常压下可释放出168m3的天然气，则完全燃烧168m3的天然气可放出的热量：Q放＝qV＝4×107J/m3×168m3＝6.72×109J，天然气完全燃烧放出热量全部被水吸收,则Q吸＝Q放＝6.72×109J，由Q吸＝cm△t可得，这些热量可加热水的质量：m＝ ＝＝32000kg＝32t.
18、大 内 机械 电磁 3×108
【解析】
液态氢具有较大的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，所以火箭以液态氢为主要燃料；液态氢燃烧产生的燃气推动火箭加速上升的过程中，消耗内能，产生机械能，燃气的内能转化为火箭的机械能．地面中心是通过电磁波来传达指令的，电磁波在真空中传播速度为 3×108m/s．

四、计算题（本大题共3小题，共29分）
19、（1）6m/s；（2）1.25×105Pa，（3）3.6×104J。
【解析】
（1）t＝5min＝300s，
则小亮在水平地面上骑车的速度：。
（2）小亮和车对地面的压力：
F＝G＝（m人+m车）g＝（70kg+30kg）×10N/kg＝1000N，
车对地面的压强：。
（3）该电动自行车在5min内动力所做的功：
W＝Fs＝20N×1800m＝3.6×104J。
答：（1）小亮在水平地面上骑车的速度是6m/s；
（2）车对地面的压力1000N，车对地面的压强是1.25×105Pa，
（3）5min内动力所做的功为3.6×104J。
20、（1）6.3×l07 （2）20
【解析】
（1）1kg铍完全燃烧放出的热量：Q放＝mq＝1kg6.3×107J/kg＝6.3×l07J；（2）水吸收的热量：Q吸＝Q放＝6.3×l07J，根据公式Q吸＝cmt得：水升高的温度：t＝＝20
．
21、3:1
【解析】
试题分析：电源电压不变，闭合开关S1、S1，R1短路，电压表测量电源电压；接着只断开开关S1，两个电阻串联，电压表测量电阻R1的电压．若已知U1∶ U1= 5∶3，由串联分压U1/U1=R1/R1可知，电阻R1和R1的阻值之比是R1/R1=3:（5-3）=3:1．
考点：串联电路的电压特点

五、作图题（本大题共2小题，共4分）
22、
【解析】根据光的反射定律和凹透镜的特殊光线作图。
如图反射光线与镜面的夹角为60度，所以反射角为30度，根据反射角等于入射角画出入射光线，标出入射角30度，如图；
如图入射光线的延长线过凹透镜的焦点，则经过凹透镜折射后，平行于主光轴射出，据此画出折射光线，如图：

点睛：涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条光线，在画图中灵活运用，像这一类的作图即可迎刃而解。
23、
【解析】
根据电压表要并联使用和电流表要串联使用填写．上边的〇与R2并联，应是电压表，下边的〇与电源串联，应是电流表，填入两电表后，两电阻并联，如图所示．

六、实验探究题（本大题共3小题，共15分）
24、C 偏小 ①③② 0.82×l01
【解析】
（2）用调好的天平测量该物块的质量时，当在右盘放入5g的砝码后，指针偏在分度盘中线左侧一点，说明此时右盘所放砝码的质量偏小，应该向右调节游码，使得天平再次平衡，故选C；
（1）按照如图丙所示①②③顺序，将复合材料拉出水面时，复合材料上面会沾有一些水，故使得测量的体积偏大，据密度公式可知，密度偏小；
（4）因复合材料上面会沾有一些水，使得测量的体积偏大，因此将②和③步骤对调顺序，按照①③②的顺序，可以避免复合材料上沾水，使得测量结果更加准确．
由乙图可知，复合材料的质量为：m＝10g+5g+1.4g＝16.4g；
据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，
则复合材料的体积是：V＝60mL﹣40mL＝20mL＝20cm1；
该材料的密度是：
25、②④①③ 84 不变 降低
【解析】
（1）在使用酒精灯时，需要用其外焰加热，所以要先根据酒精灯确定铁圈得位置．又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁，所以要根据温度计的长度确定横杆的位置，因此按照“由下至上”安装实验装置，故它们安装的合理顺序是：②④①③；
图中温度计的分度值是1℃，此时示数在零上，液柱上表面对准了80℃上面第4个小格处，所以此时温度为84℃；
（2）水沸腾的特点就是在沸腾时继续吸热，但是温度保持不变，所以水沸腾后，继续加热，温度计的示数保持不变；
（3）据图可知，当从瓶中向外抽气时，瓶内的气压减小，水的沸点随气压的减小而降低，所以会导致水重新沸腾．
26、物体排开液体的体积 液体密度 4g/cm3 均匀
【解析】
（1）由图BC知道，物体在水中的深度变大时，弹簧测力计的示数变小，根据F浮=G-F知道，物体受到的浮力变大；物体在水中的深度变大的同时，排开液体的体积变大，则说明了物体排开液体的体积越大，受到的浮力越大；由于没有控制排开液体的体积相等，所以不能得出浮力大小与深度有关的结论；
由图CD知道，物体浸没后，物体排开液体的体积不变，弹簧测力计的示数相同，物体受到浮力大小相同，则说明浸没在液体中的物体浮力大小与物体的深度无关；综上所述，物体受到浮力的大小与物体排开的液体体积有关；
（2）比较CE两图知道，物体排开液体的体积相同，液体的密度不同，由于F浮水=1N＞F浮酒=0.8N，所以，比较ACE三幅图知道，浸没在液体中的物体所受浮力的大小与液体的密度有关，且当物体排开液体体积相同时，液体密度越大，浮力越大；
（3）当密度为零时，物块受到的浮力为零，根据F浮=G-F，弹簧测力计的示数等于物体重力，所以它的零刻度应标在4N处；
物体的重力是4N，所以液态对物块产生的浮力最大不能超过4N，物块受到的浮力是：F浮 =G-F=4N-3N=1N；根据阿基米德原理G排=F浮=1N知道，排开液体的质量 排开液体的体积是：=100cm3，
由F浮=ρ液 gV排知道， =4×10kg/m3 =4g/cm3；
（4）该密度秤是通过拉力大小显示液体密度大小，测力计的拉力为：F示=G-F浮=G-ρ液gV排，物体完全浸没在液体中，排开液体体积V排一定，G、g也是定值，所以F示 和ρ液 是一次函数关系，即密度秤的刻度是均匀的．
