2025届湖南省岳阳市长炼中学初三中考模拟测试（二）物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．重为的石块在空中下落，则此过程中石块受到重力和空气阻力的合力的大小
A．等于 B．等于零 C．大于 D．小于
2．夹子是我们生活中经常使用的物品，图中给出了夹住物品和用手捏开时的两种情况．下列说法中正确的是

A．用手将其捏开时．它是省距离的
B．用其夹住物品时，它是费力的
C．无论将其捏开还是夹住物品时．它都是省力的
D．无论将其捏开还是夹住物品时，它都是费力的
3．张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成．电动机M1控制车辆行驶，电动机M2控制警长转动．当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动．下列电路图中符合上述设计要求的是
A． B．
C． D．

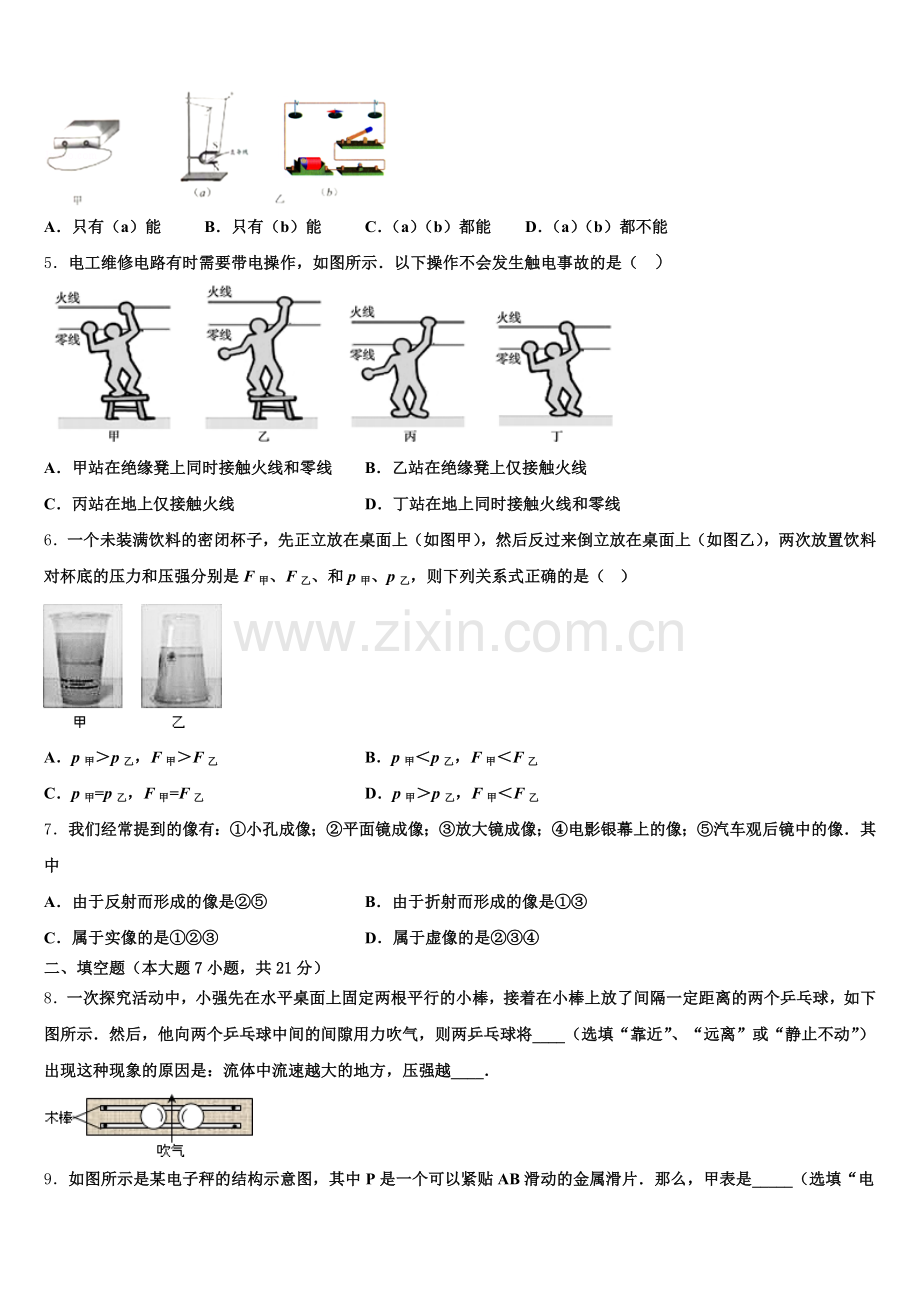

4．如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（　　）

A．只有（a）能 B．只有（b）能 C．（a）（b）都能 D．（a）（b）都不能
5．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（   ）

A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
6．一个未装满饮料的密闭杯子，先正立放在桌面上（如图甲），然后反过来倒立放在桌面上（如图乙），两次放置饮料对杯底的压力和压强分别是F甲、F乙、和p甲、p乙，则下列关系式正确的是（ ）

A．p甲＞p乙，F甲＞F乙 B．p甲＜p乙，F甲＜F乙
C．p甲=p乙，F甲=F乙 D．p甲＞p乙，F甲＜F乙
7．我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像．其中
A．由于反射而形成的像是②⑤ B．由于折射而形成的像是①③
C．属于实像的是①②③ D．属于虚像的是②③④
二、填空题（本大题7小题，共21分）
8．一次探究活动中，小强先在水平桌面上固定两根平行的小棒，接着在小棒上放了间隔一定距离的两个乒乓球，如下图所示．然后，他向两个乒乓球中间的间隙用力吹气，则两乒乓球将____（选填“靠近”、“远离”或“静止不动”）出现这种现象的原因是：流体中流速越大的地方，压强越____．

9．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片．那么，甲表是_____（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是_____．闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为_____．

10．小甘家的电能表如图所示，他家能同时工作的用电器的总功率不宜超过________W．若单独将某一用电器接入电路工作时，测得电能表的转盘在6min内转过了30转，则该用电器的功率是__________W．

11．小静用伏安法测定标有“2.5V”字样的小灯泡的电阻．当小灯泡两端的电压为2.4V时，电流表的示数如图所示，则此时小灯泡的电阻为_____Ω．

12．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．

13．如图所示，重为5N的物体A在8牛的水平压力作用下静止在竖直墙壁上，物体A所受的摩擦力为____N，当水平压力减小为原来的一半，物体A恰好沿竖直墙壁匀速下滑，则物体A受到的摩擦力为____N．

14．如图所示，通电螺线管的A端为_____ 极（填：“N”或“S”）

三、作图题（共7分）
15．根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．

16．在图中用箭头标出磁感线的方向和电源的正、负极．

17．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．

四、实验题（本大题共5小题，共20分）
18．如下图是探究“物体动能的大小跟什么因素有关”的实验装置．实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与放在水平面上静止的木块发生碰撞．

（1）实验中通过观察_______________________________________来判断钢球的动能的大小．
（2）实验时让同一钢球从斜面的不同高度由静止沿斜面滚下，目的是探究钢球动能的大小与______的关系．
（3）换用不同的钢球从斜面的相同高度由静止沿斜面滚下，目的是探究钢球动能的大小与_______的关系．
（4）如果水平面很光滑，对本实验的影响________________________．
19．在“测定小灯泡电功率”的实验中，小雨同学设计的电路如图甲所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节于电池．

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．
（_____）
（2）正确连好电路后，闭合开关前应把滑动变阻器滑片调到最______边（填“左”或“右”）．
（3）连好电路后，闭合开关S，小雨发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是_______．
A．小灯泡短路 B．滑动变阻器目前阻值太大
C．小灯泡的灯座接触不良 D．电压表的正、负接线柱接反
（4）排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的示数位置如图丙所示，则灯泡的额定功率为_____W．
20．要测量一个阻值约为600Ω的电阻Rx．实验室提供的器材有：电源两节新干电池、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1（10Ω 1A）和R2（100Ω 1A）各一个，开关、导线若干.

（1）小明用伏安法测量该电阻，下图是小明连接的电路．连接电路时，开关应_____；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小，请将图中的线路连好．
（_______）
（2）闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，其原因是________．所以按小明所选的器材不能用伏安法测出该电阻的值．
（3）请你帮助小明在上面的器材中选择合适的器材，设计实验方案测出该电阻的值．
① 在虚线方框中画出实验电路图；
（_______）

② 滑动变阻器应选择_________（R1/R2）．
③写出待测电阻Rx的表达式（用测出的量或已知量来表达）：Rx = _____________
21．在探究二力平衡条件的实验中：
如图甲所示，水平放置的实验装置中，将系于小车两端的线挂上钩码，分别跨过两定滑轮，使作用在小车上的两个拉力方向相反，并通过调整____________来改变拉力的大小．当小车平衡时，将小车水平转过一个角度，松手后小车不能保持平衡，这样的操作是为了探究相互平衡的二力是否_______________．如图乙所示，A、B小车内装有电磁铁，电磁铁的通、断电可遥控实现，当通电时，A、B小车吸合成一体．为了探究二力平衡时，二力是否作用在同一物体上，在图中所示情况下，下一步的操作是___________________________________________________________________．本实验用带轮的小车为研究对象，是因为滚动摩擦比滑动摩擦____________．
22．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．

（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
实验次数
1
2
3
4
5
电压U/V

0.8
1.2
1.6
2.5
电流I/A
0.11
0.22
0.38
0.36
0.44
灯泡功率P/W

平均功率P/W

（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
五、计算题（本大题共2小题，共13分）
23．当某电动机两端的电压为12V时，通过电动机线圈的电流为3A，已知电动机线圈的电阻为0.4Ω（保持不变），通电2min，问：
（1）电流通过电动机所做的功为多少？
（2）电流通过电动机的线圈产生的热量为多少？
（3）该电动机的机械效率是多少？
24．体重为500N的同学用一根绳子通过甲图所示的滑轮组能够提起重力为400N的物体A，此时绳子达到最大承受力（若物体再增重绳子将断裂），不计绳重和摩擦。求：

（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是多少？
（2）若在（1）中提升物体A时，滑轮组的机械效率为80%，脚与地面的总接触面积为4×10﹣2m2，则人对地面的压强是多少？
（3）该同学仍用这根绳子和滑轮，组成如乙图所示的滑轮组，利用它从水中缓慢匀速地提起一个边长为0.2m的正方体B（不计水的阻力），当提到B的下表面所受水的压强为1.5×103Pa时，绳子断裂，则在绳子断裂的瞬间，物体B在水中受到的浮力是多少？
（4）正方体B的密度是多少？（计算结果用科学记数法表示，并保留到小数点后一位）
六、综合能力题（本大题共3小题，共18分）
25．最近，中央电视台科教频道播出了在我市拍摄的“汽车落水后如何水下逃生”的纪录片．纪录片中，实验人员开着小车从高处落入滚滚的岷江，并在门窗紧闭的车中，尝试用不同的方法砸碎车窗玻璃逃生，惊心动魄．为了确保实验人员的安全，摄制组精心设计了紧急救援装置，用于当实验人员无法从车中逃生时迅速吊起汽车．现某课外活动小组，照此设计了如图所示的简单机械，模拟紧急救援落水汽车．实验中用实心圆柱体A代替小车，已知A的体积为0.12m3，质量为210kg．（g取10N/kg，设整个过程A均为匀速运动状态，忽略钢缆绳重及滑轮摩擦，不考虑风浪、水流等因素的影响．）
求A完全浸没在水中时受到的浮力是多大？（ρ水=1.0×103kg/m3）若A完全浸没在水中时，滑轮组的机械效率为 60%．那么A完全打捞出水面后，岸上钢绳的拉力F为多大？若A完全打捞出水面后，以0.5m/s的速度被匀速提升，求岸上钢绳拉力F的功率．从A上表面刚出水面到A完全离开水面的过程中，滑轮组机械效率如何变化？请简述理由．
26．小明对家中的豆浆机非常感兴趣，于是，他收集了如下信息：如图甲是豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率P1=200W；R是加热电阻．额定功率P2=1100W．图乙是此豆浆机做一次豆浆时的工作信息，请你根据信息解答以下问题；
豆浆机正常工作，打浆时的工作电流；豆浆机加热电阻的阻值；豆浆机正常工作做一次豆浆，总共消耗的电能；一天晚上做豆浆时，小明对豆浆机的实际加热电功率产生了怀疑，经测算此时豆浆机两端实际电压只有198V,请你帮助他计算豆浆机的实际加热电功率，并分析产生这种情况的可能原因．
27．如图甲所示为常见家用电吹风，它的简化电路如图乙所示。问：
当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
重力为G的石块在下落时，受到重力和空气阻力的作用，重力竖直向下，空气阻力竖直向上，两力的方向相反，在下落过程中，下落速度越来越大，说明石块受到向下的力，即重力和空气阻力的合力向下，合力大小小于G．故D正确．
2、B
【解析】
用手捏开夹子时，夹子的手柄部分比较长，在使用的过程中动力臂大于阻力臂，所以是省力杠杆．
夹子夹住物品时，钢圈产生的力是动力，被夹物体产生的力是阻力，夹子的转轴处是支点，阻力臂大于动力臂，所以是费力杠杆．
故B正确．
3、C
【解析】
根据题意知道，开关S1 控制整个电路；由于电动机M1 与电动机M2 工作时相互不影响，所以应为并联；控制黑猫警长旋转的电动机M2 由开关S2 控制；综上所述，符合的电路图的是图C．
4、C
【解析】
由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。
【详解】
由图可知，（a）闭合电路中的导体在磁场中受力运动，就能说明导体中有电流；（b）中的小磁针在通电导线的周围，闭合开关后，小磁针会发生偏转，就能说明导线中有电流，这是电流的磁效应，因此（a）（b）都能用来判断导线中是否有电流。
故选C。
5、B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
6、D
【解析】
由图可知，正放时，杯中饮料的深度较大，根据可知，正放时饮料对杯底的压强较大，即p甲＞p乙；正放时，杯中的饮料柱是上粗下细的，一部分饮料压的是杯壁，所以杯底受到的压力小于杯中液体的重力。倒放时，杯中的饮料柱下粗上细，所以杯底受到的压力大于饮料的重力；因此F甲＜F乙．
故选D．
7、A
【解析】
（1）要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．
（2）要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
（3）要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．小孔成像能成倒立的实像．
【详解】
①小孔成像是由光的直线传播形成的实像．
②平面镜成像是由光的反射形成的虚像．
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像．
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像．
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像．
综上所述，由于反射而形成的像是②⑤，由于折射而形成的像是③④，属于实像的是①④，属于虚像的是②③⑤，所以A正确．

二、填空题（本大题7小题，共21分）
8、靠近 小
【解析】
当向乒乓球中间吹气时，乒乓球中间流速大，压强变小，根据流体压强跟流速的关系知道，乒乓球外侧大气压不变，但乒乓球外侧压强大于内侧压强，所以乒乓球向中间靠拢．出现这种现象的原因是：流体中流速越大的地方，压强越小．
9、两表都可以 保护电路 零
【解析】
如图所示，甲表如果并联在A、P之间，测滑动变阻器AP部分的电压，为电压表，示数为
，U为电源电压，R为滑动变阻器的总阻值，L为滑动变阻器的总长，x是弹簧缩短的长度；甲表如果与PB串联，则测电路的电流，示数为： ，无论甲表是电压表还是电流表，滑片向下移动时，甲表的示数都增大，其中R0的作用是保护电路；闭合开关，秤盘内不放物体时，电子秤刻度表甲的示数为零．
10、4400 100
【解析】
[1]由图可知电能表允许通过的最大电流为20A，所以同时工作的用电器的最大总功率
P=UI=220V×20A=4400W；
[2]电能表转30转消耗的电能:

所以用电器的功率为:
．
11、8
【解析】
根据电流表的量程、分度值，读出电流值，由求电阻．
【详解】
如图，电流表使用小量程，即0-0.6A，分度值为0.02A，示数为0.3A；
则灯泡的电阻为：
．
12、电流表 不是 右
【解析】
由图知，电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，
由电路图可知，左侧的变阻器和Rx串联（Rx起保护电路的作用），
串联电路中的总电阻：R＝R滑+Rx，
则电路中的电流I＝=，
由于物体对托盘施加的压力等于物体的重力，物体的重力与质量成正比，而缩短的长度与弹簧所受的压力成正比，所以，缩短的长度与物体的质量成正比；
由于变阻器连入电路的电阻与电阻线的长度成正比，所以质量越大，变阻器连入电路的电阻越小，
由I＝可知，I与R滑不成正比或不成一次函数关系；
故电路中的电流与物体的质量不成正比，即电流表的示数不是均匀的．
由上面分析可知，不放物体时即指针“零刻度”上时，是变阻器的电阻全连入电路，则此时电路中的电流最小为：Imin＝；
如果使用一段时间后，电池两端电压降低，则根据欧姆定律可知，电路中电流变小；为了使不放物体时指针仍在“零刻度”上，即应使电路中电流变大，所以应减小Rx的阻值，即把滑片P向右移动合适距离，使电路中的电流保持为原来的Imin值．
13、5 5
【解析】
物体A处于静止状态，在竖直方向受到重力和摩擦力，重力和摩擦力是平衡力，所以，物体A受到的摩擦力大小f=G=5N，方向竖直向上．对物体A受到的压力减小一半，物体恰好沿竖直墙壁匀速下滑，物体A仍处于平衡状态，竖直方向上受到摩擦力和重力是平衡力，摩擦力等于重力，仍为5N．
14、N
【解析】
电流由A端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向--通电螺线管的A端为N极．
点睛：已知电流的方向，根据右手螺旋定则判断通电螺线管的磁极．

三、作图题（共7分）
15、
【解析】
根据电流方向是从电源正极出来经用电器进入负极，若上面是电源，则中间灯泡的电流方向不可能是图中情形，若下面是电源各支路电流和干路电流均与图中相符，故下面是电源，上面是电流表，电流表测上面灯泡的电流如图：

16、
【解析】
如图，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为S极，左端为N极．
根据安培定则，伸出右手使大拇指指示螺线管的左端，即N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，故电源的右端为正极，左端为负极．
如图：

17、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：

四、实验题（本大题共5小题，共20分）
18、木块在水平面上移动的距离 速度 质量 木块在水平面上会移动很远的距离，影响实验
【解析】
(1)在研究动能大小与什么因素有关时，我们是通过观察钢球推动木块在水平面上移动的距离来反映小球动能大小的；
(2)实验中让同一钢球从同一个斜面上不同的高度由静止开始运动，即钢球滚动到斜面低端的速度是不同的，即探究动能大小与物体运动速度的关系；
(3)不同钢球从相同的高度释放，运动到斜面低端的速度也就相同，即该实验探究的是钢球动能与质量的关系；
(4)若水平面很光滑，根据牛顿第一定律，小车和木块将在水平面上移动很长的距离，就很难达到通过比较距离来比较动能的目的了，影响实验．
19、 右 C 0.7
【解析】
（1）根据甲图电路图，从电源正极将各元件逐个顺次连接，电压表与灯泡并联．因灯泡额定电压2.5V，电阻约8Ω，则通过灯泡的电流约0.3A，所以电压表和电流表都使用小量程，且要注意正负极接线柱．如图：

（2）闭合开关前应把滑动变阻器滑片调到阻值最大的一端．因滑动变阻器接的是左下端，所以阻值最大则应将滑片置于最右端．
（3）闭合开关，灯泡不发光，电流表的示数为零，说明电路中发生断路现象．电压表的示数为3V，即相当于电压表测电源电压，则说明与电压表并联的元件断路，即灯泡断路．故C符合题意．
（4）电流表分度值为0.02A，则示数为0.28A．小灯泡额定电压为2.5V，则其额定功率为P=UI=2.5V×0.28A=0.7W．
20、断开 电流太小 R2 R2
【解析】
（1）为保护电路元件的安全，连接电路时，开关应断开；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小,因此应接左下接线柱；如图所示：

（2）因为电阻Rx的阻值约为600Ω,当变阻器连入电路中的电阻值为0时,此时,电压全部加Rx的两端,根据欧姆定律,电路中的电流I′== =5×10−3A，因电流太小，电流表的指针几乎不偏转；
（3）①据现有的实验器材，可将滑动变阻器与Rx串联，电压表与Rx并联，将滑动变阻器滑到最大值，利用串联电路的电压与电阻的关系求出Rx的阻值，电路如图所示：

②由于Rx阻值较大，约为600Ω，滑动变阻器应选择R2,
③据电路图可知，闭合开关，电压表的示数为Ux,电源电压为3V，由欧姆定律可得，电路中的电流为：I==, 则Rx=R2
21、钩码的个数 作用在同一直线上 遥控实现电磁铁断电 小
【解析】
试题分析：（1）对小车的拉力是由于钩码的重力提供的，所以改变拉力的大小就要通过改变钩码的个数来实现；二力平衡时，两个力必须在同一条直线上，当小车平衡时，将小车水平转过一个角度，此时的两个力没有在同一直线上，所以小车不能保持平衡；（2）可以通过遥控实现电磁铁断电来实现探究相互平衡的两个力是否在同一个物体上；（3）由于滚动摩檫比滑动摩擦小，所以用带轮的小车为研究对象可以减小实验中误差．
【考点定位】二力平衡条件
22、 0.4 23.6 1.1 测量电功率无需取平均值且没有测量电压略大与额定电压时的功率 3 C
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“−”接线柱和滑动变阻器左上端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“−”接线柱和滑动变阻器的右下接线柱相连（或与灯泡左端接线柱相连），如下图：

（2）电压表使用的0∼3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V，电压表测量的是灯泡的电压UL=0.4V，则滑动变阻器的电压为：U滑=U−UL=3V−0.4V=2.6V，则R滑===23.6Ω；
（3）有表知灯泡正常发光的电压为2.5V，电流为0.44A，则灯泡的额定功率为：P=UI=2.5V×0.44A=1.1W；灯泡的电功率随着电压和电流的变化而变化，不能求平均值，且没有测量电压略大于额定电压时的功率；
（4）根据表中的数据画出I−U关系图象，如图所示：

由图象知，第3次数据与其他几组差别较大，是错误的数据；
（5）A．灯泡与定值电阻并联，不能判断灯泡是否正常工作，故A错误；
B．闭合右边的开关，电压表上端为正接线柱，下端为负接线柱；只闭合左边的开关，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，故不能测出灯泡的额定功率，故B错误；
C．灯泡与定值电阻并联，通过开关的断开或闭合能测出干路电流和定值电阻的电流，当定值电阻的电流为IR=时，灯泡正常工作，则根据P=UI即可求出灯泡的额定功率，故C正确；
D．闭合左边的开关，电流表把灯泡短路，灯泡不发光；只闭合右边的开关，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，测不出灯泡的额定电流，故D错误．

五、计算题（本大题共2小题，共13分）
23、（1）4320J，（2）432J，（3）90%。
【解析】
（1）电流通过电动机所做的功：W总＝UIt＝12V×3A×2×60s＝4320J，
（2）这台电动机2min内产生的热量：Q＝I2Rt＝（3A）2×0.4Ω×2×60s＝432J；
（3）电动机提供的机械能：W机＝W总﹣Q＝4320J﹣432J＝3888J，这台电动机的效率：η＝×100%＝×100%＝90%。
24、（1）800J（2）6250Pa（3）60N（4）8.9×103kg/m3
【解析】
（1）对物体做的有用功： ；
（2）由得拉力做的总功：，
由甲图可知，n＝2，则绳端移动的距离： ，
由 可得绳端的拉力（由题知绳子达到最大承受力）：，
人对地面的压力：，
人对地面产生的压强： ；
（3）物体B下表面受到水的压力：，
由图乙可知，物体B上表面已经露出水面，根据浮力产生的原因（物体上下表面受到的压力差）可得，物体B受到的浮力： ；
（4）在甲图中，不计绳重和摩擦，拉力 ，则动滑轮的重力： ，
在图乙中，n＝3，在绳子断裂的瞬间，绳端的拉力F仍然为250N，
因拉力，则动滑轮受到向下的拉力：，
根据力的平衡条件可得，物体B所受的重力： ，
物体B的质量：，
物体B的体积： ，
物体B的密度：。
答：（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是800J；
（2）人对地面的压强是6250Pa；
（3）在绳子断裂的瞬间，物体B在水中受到的浮力是60N；
（4）正方体B的密度是8.9×103kg/m3。

六、综合能力题（本大题共3小题，共18分）
25、（1）1200N （2）540N （3）1350W （4）4.05W
【解析】
（1）A完全浸没在水中时排开液体的体积就是A的体积，根据阿基米德原理，
（2）A完全浸没在水中，提升A匀速上升高度h，则做的有用功，总功为，物体A的重力
机械效率
带入计算
出水后滑轮组有5段绳子，假设拉力等于F，则根据滑轮组省力原则

(3) A以0.5m/s的速度被匀速提升,根据滑轮组省力费距离，绳子自由端移动的速度，拉力F做功的功率
（4）从A上表面刚出水面到A完全离开水面的过程中，浮力逐渐减小，上升相同的高度，有用功随浮力减小而变大．额外功不变，所以效率变大．
26、（1）0.91A（2）44Ω（3）7.5×105J（4）891W
【解析】
（1）根据P=UI求出打浆时的工作电流；
（2）根据P=求出加热电阻的阻值；
（3）豆浆机正常工作做一次豆浆，求出打浆的时间和加热的时间，根据P=分别求出打浆和加热消耗的电能，二者之和即为总共消耗的电能；
(4)家庭电路都是并联的，用电高峰时接入电路的用电器较多，则由并联电路的特点可得出总电阻的变化，由欧姆定律可得出总电流的变化及干路导线上电压的变化，则可知用电器上电压的变化，由此可得结果．由P实=求出豆浆机的实际加热电功率．
【详解】
（1）由P=UI得：
豆浆机正常工作，打浆时的工作电流I==≈0.91A；
（2）因为P=,所以加热电阻的阻值R===44Ω；
（3）豆浆机正常工作做一次豆浆，总打浆的时间t1=2min=120s，总加热的时间t2=11min=660s，
因为P=，所以总共消耗的电能W总=P1t1+P2t2=200W×120s+1100W×660s=7.5×105J；
（4）U实=198V,则豆浆机的实际加热电功率P实===891W.
由于照明电路的用电器均为并联，用电高峰时即接入电路的用电器增多，导致总电阻减小，而使干路上的总电流增大，而导线与用电器可看作是串联，因导线上分压增大，则用电器两端电压减小．
27、（1）吹热风；（2）4A；880W；（3）0.01kWh；120W
【解析】
(1)由图可知，当开关拨到触点A、B时，电动机和电热丝同时工作吹热风；
(2)通过电热丝的电流：，
电热丝的功率：P=UI=220V×4A=880W；
(3)电能表的表盘转30圈消耗的电能：W= ，
电吹风吹冷风时的功率： 。
答：(1)当将图乙的选择开关拨到触点A. B时，电吹风可实现的功能是热风；
(2)当电吹风吹热风时，通过电热丝的电流是4A；电热丝的电功率是880W；
(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。
