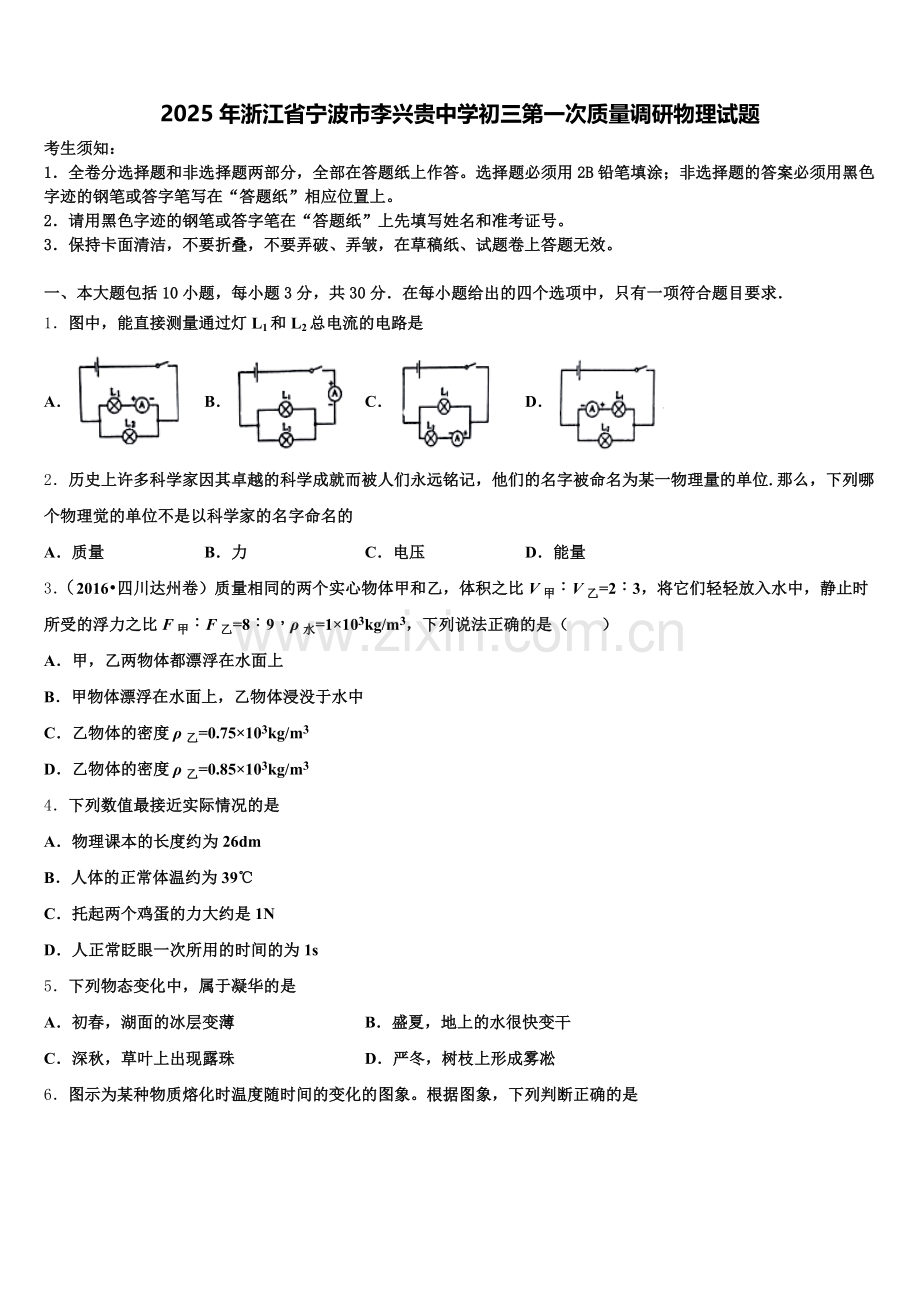

2025年浙江省宁波市李兴贵中学初三第一次质量调研物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．图中，能直接测量通过灯L1和L2总电流的电路是
A． B． C． D．
2．历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位.那么，下列哪个物理觉的单位不是以科学家的名字命名的
A．质量 B．力 C．电压 D．能量
3．（2016•四川达州卷）质量相同的两个实心物体甲和乙，体积之比V甲：V乙=2：3，将它们轻轻放入水中，静止时所受的浮力之比F甲：F乙=8：9，ρ水=1×103kg/m3，下列说法正确的是（　　）
A．甲，乙两物体都漂浮在水面上
B．甲物体漂浮在水面上，乙物体浸没于水中
C．乙物体的密度ρ乙=0.75×103kg/m3
D．乙物体的密度ρ乙=0.85×103kg/m3
4．下列数值最接近实际情况的是
A．物理课本的长度约为26dm
B．人体的正常体温约为39℃
C．托起两个鸡蛋的力大约是1N
D．人正常眨眼一次所用的时间的为1s
5．下列物态变化中，属于凝华的是
A．初春，湖面的冰层变薄 B．盛夏，地上的水很快变干
C．深秋，草叶上出现露珠 D．严冬，树枝上形成雾凇

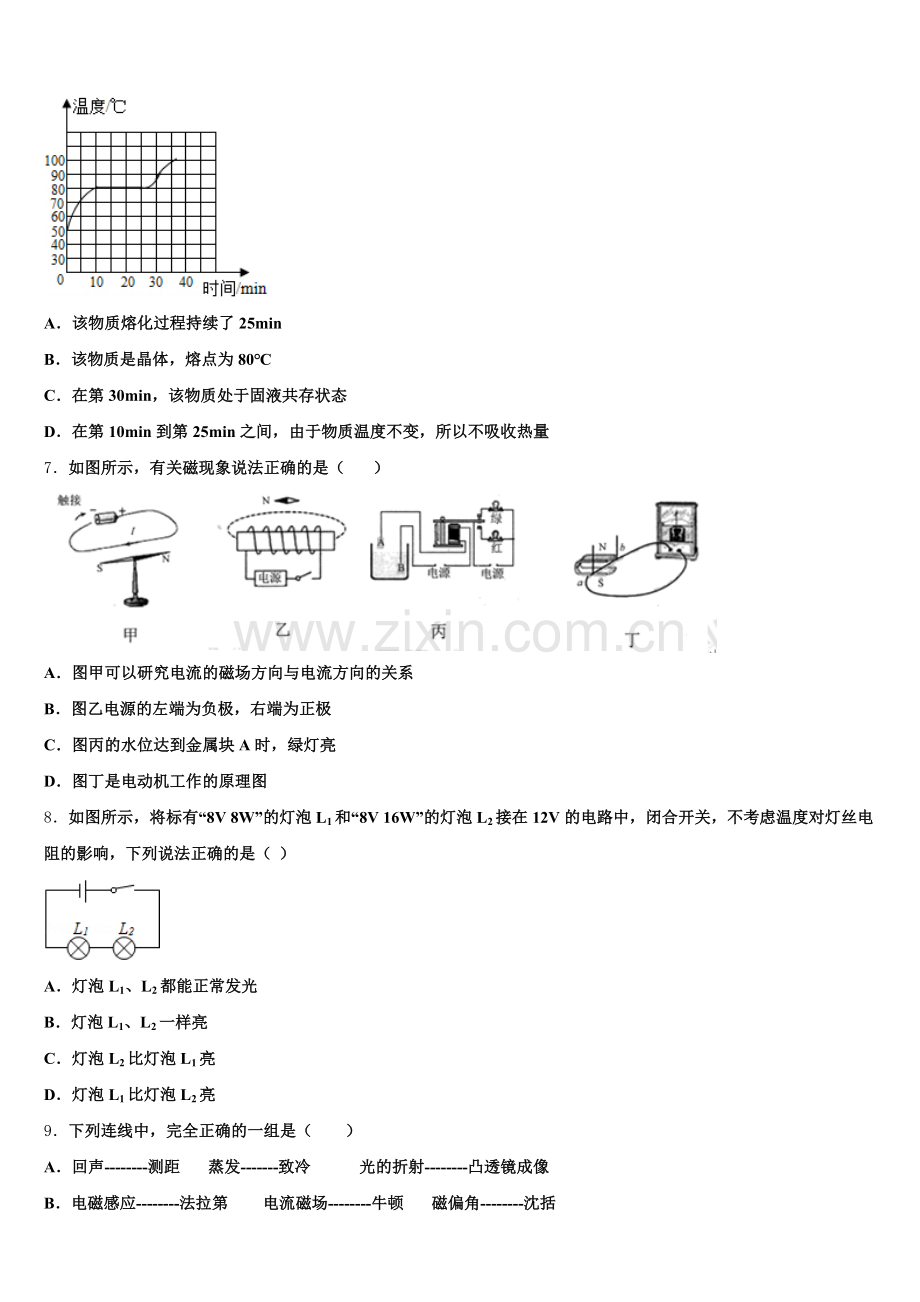

6．图示为某种物质熔化时温度随时间的变化的图象。根据图象，下列判断正确的是

A．该物质熔化过程持续了25min
B．该物质是晶体，熔点为80℃
C．在第30min，该物质处于固液共存状态
D．在第10min到第25min之间，由于物质温度不变，所以不吸收热量
7．如图所示，有关磁现象说法正确的是（ ）

A．图甲可以研究电流的磁场方向与电流方向的关系
B．图乙电源的左端为负极，右端为正极
C．图丙的水位达到金属块A时，绿灯亮
D．图丁是电动机工作的原理图
8．如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）

A．灯泡L1、L2都能正常发光
B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮
D．灯泡L1比灯泡L2亮
9．下列连线中，完全正确的一组是（　　）
A．回声--------测距 蒸发-------致冷 光的折射--------凸透镜成像
B．电磁感应--------法拉第 电流磁场--------牛顿 磁偏角--------沈括
C．一叶障目-------光的反射 高声喧哗--------音调高 短路危险--------电流过大
D．电流--------欧姆 电压--------伏特 电阻--------安培
10．. 分别向a、b两支试管中加入形状和大小完全相同的铁片，再向a中加入植物油，均塞上橡皮塞，U型玻璃管内红墨水（开始时两端液面水平），如图所示，放置一段时间后，以下列说法正确的是

A．植物油用于隔绝氧气和水 B．两支试管中的铁片均被腐蚀
C．U型玻璃管两端的液面不发生变化 D．U型玻璃管两端的液面变为右低左高
二、填空题（本大题包括7小题，每小题2分，共14分）
11．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s．以小红为参照物，普通列车向_____（选填“南”或“北”）行驶，普通列车的长度为_____m．
12．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“鱼在云上游”是鱼经过水面的________形成的虚像和云经过水面的_____形成的虚像同时出现的现象．（选填“反射”或“折射”）
13．菜油最适宜的烹饪温度在150℃至180℃之间．用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，天然气燃烧释放出的热量有60%被菜油吸收．则菜油吸收了_______J热量，燃烧了______m-3的天然气．（取c菜油= 2.0×103J·(kg·℃）-1，天然气的热值为4×107J/m3）
14．太阳能来自于太阳内部的_____（选填“核裂变”或“核聚变”）过程；太阳能属于_____（选填“可再生”或“不可再生”）能源。
15．甲、乙两个完全相同的容器中，分别盛有两种不同的液体，液体的质量相同、深度相同，都放在水平桌面上，如图所示．则液体对甲、乙两容器底部的压强p甲___p乙，甲、乙容器对水平桌面的压强p甲′___p乙′．

16．某一燃料炉，完全燃烧0.1kg的汽油，放出的热量被质量为50kg、初温为20℃的水吸收，可以使水的温度升高11℃，那么，水吸收的热量是______J，该炉子的效率是______[q汽油=4.62×107J/kg]
17．电影、幻灯银幕是用粗糙的白布做成，其优点在于：—是利用______使剧场里各处的观众均能看到画面；二是白布能反射__________颜色的光，使观众能看到色彩正常的画面．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，请作出小球被弹簧弹起后的受力示意图（不考虑空气阻力）。

19．画出静止在斜面上的木块受到的力的示意图．
（________）

20．请解答以下几个实验中与操作相关的问题．
如图甲所示，在用弹簧测力计测量手的拉力的操作中，出现的操作性问题是_____．如图乙所示的装置，缓慢改变底板与桌面的夹角α，可观察到悬线OA的方向_____(选填“改变”或“不变”)，若要得出重力方向是竖直向下的结论，还应进进行的操作是_____．如图丙所示的是“探究影响导体电阻大小的因素”的实验电路图，在A、B之间换接不同的电阻丝之前，应先进行的操作是_____，如果观察到换接不同的电阻丝后，灯的亮度变化不明显，可对实验电路进行的有效改进是_____．
21．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
为了完成实验，你认为应该选用的滑动变阻器是_____。（选填“R1”或“R2”）请用笔划线代替导线将图甲的实验电路补充完整_________。（要求：滑动变阻器滑片向右移动时，灯泡变亮）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
22．在“探究电流、电压与电阻之间的关系”的实验中，远宏组和思诗组分别对其部分内容进行了探究：
远宏组领到干电池2节、开关1个、电流表和电压表1个，滑动变阻器（20Ω 1A）、定值定值（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，进行探究“电流与电压的关系”实验。
①根据电路设计如图甲，用笔划线代替导线完成图乙的电路。
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是____________
③调节过程中，根据图丙所示，将下表中的数据补充完整。
U/V
1.0
1.5
2.0
2.5
2.8
L/A

0.30
0.40
0.50
0.56
根据表中数据可知，该组是用_______Ω电阻进行实验的。分析数据可以得到结论：当电阻一定时，导体中的电流与电压成正比。思诗组同学根据相同的电路图，增加了两节干电池，探究“电流与电阻关系”的实验：

①定值电阻由10Ω更换为5Ω，闭合开关后，电压表示数如图甲所示，接下来应该调节滑动变阻器的滑片P向_________移动（选填“左”或“右”），直到_________为止，并记录另一电表的数值。所有的数据都标记在图乙所示的坐标上。
②结合图乙所描的图像，分析可知，他所选择的滑动变阻器的规格是_________
A．20Ω 1A B．50Ω 0.5A C．70Ω 0.3A
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图是某品牌太阳能汽车，在景区接送游客．
车轮与地面的总接触面积为2.5×10－2m2,该汽车对水平地面的压强2×105Pa，求该车对地面的压力多大？某次运送游客时，该车以18km/h的速度在水平路面上匀速行驶3.6km,此时该车的输出功率为800W,求：此过程中该车受到的阻力多大？牵引力所做功多大？
24．在图所示的电路中，电源电压保持不变，电阻的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：
电源电压U。电阻的阻值。
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
2、A
【解析】
历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位，力的单位为牛顿，电压的单位为伏特，能量的单位为焦耳．所以物理量的单位不是以科学家的名字命名的是A，A符合题意为答案．
3、C
【解析】
试题分析：设甲、乙两物体质量都为m，甲、乙两物体的体积分别为2V、3V．①若甲、乙均漂浮，因漂浮时物体受到的浮力和自身的重力相等，且甲乙两物体的质量相等，所以，甲、乙受到的浮力相等，即F甲：F乙=1：1，与题意不符，故该可能被排除，A错误；②若甲、乙均浸没，则物体排开液体的体积和自身的体积相等，由F浮=ρgV排可知，它们受到的浮力之比：F浮甲：F浮乙==2：3，与题意不符，故此种情况不可能；③由①②可知，只能是“甲、乙中一个物体漂浮，另一个物体浸没在水中”，因甲乙的质量相等，且甲的体积小于乙的体积，由ρ=可知，甲的密度大于乙的密度，则甲物体浸没于水中，乙物体漂浮在水面上，故B错误；此时甲受到的浮力：F甲=ρ水gV甲=ρ水g×2V，乙受到的浮力：F乙=G乙=m乙g=ρ乙V乙g=ρ乙×3Vg；已知F甲：F乙=8：9，所以有：==，解得：ρ乙=ρ水=×1.0×103kg/m3=0.75×103kg/m3，故C正确，D错误．故选C．
【考点定位】浮力的计算
4、C
【解析】
A、初中物理课本的长度在30cm左右，选项A错误
B、人体的正常体温是36.5℃左右，故B错误；
C、一斤鸡蛋大约10个，因此一个鸡蛋的质量大约为0.05kg，若承载两个鸡蛋保持静止不动，大约需要0.05kg×2×10N/kg=1N，故C正确；
D、人们常用“眨眼之间”形容时间短，正常眨一次眼的时间不到1s，故D错误；
5、D
【解析】
A．冰层变薄，是由固态变为液态，属于熔化，故不符合题意；
B．地上的水很快变干是液态水变成水蒸气，是汽化，故不符合题意；
C．露是由空气中的水蒸气液化形成的小水珠，是液化，故不符合题意；
D．树枝上形成雾凇，是由气态变为固态，属于凝华现象，故符合题意．
6、B
【解析】
明确图象中横纵坐标所表示的内容，可以看出物质的温度整体呈上升趋势，且有一段时间物质吸热但温度不再高，说明这是晶体熔化的图象，进而可以判断出对应的熔点温度；熔化前处于固态，熔化过程后处于固液共存状态、熔化完成处于液态。
【详解】
分析图象可知，图象中呈水平的一段所对应的温度80℃就是该物质的熔点，该物质有固定的熔化温度，是晶体，该物质从第10分钟开始熔化，到第25分钟左右结束，约进行了15分钟，熔化过程吸热温度不变，故AD错误，B正确；
C、在第30min熔化完成，该物质处于液态，故C错误。
故选B。
7、A
【解析】
A．图甲是奥斯特实验，说明电流周围存在着磁场，改变电流方向，磁场方向发生变化，因此图甲可以研究电流的磁场方向与电流方向的关系，故A正确。
B．根据小磁针的左端为N极，可知螺线管的右端为N极，根据安培定则可以判断螺线管上电流的方向向下，电流从螺线管左端流入，右端流出，所以电源的左端为正极，右端为负极，故B错误。
C．图丙的水位达到金属块A时，控制电路闭合，电磁铁有磁性，吸引衔铁，红灯亮，故C错误。
D．图丁是闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，是电磁感应现象，是发电机工作的原理图，故D错误。
8、D
【解析】
根据P=UI可得，两灯泡的额定电流分别为：
I1==1A，
I2==2A，
根据欧姆定律可得，两灯泡的电阻分别为：
R1==8Ω，
R2==4Ω，
此时电路中的总电阻：
R=R1+R2=8Ω+4Ω=12Ω
此时电路中的电流：
I==1A．
灯泡L1的实际功率为：
P1=I2R1=（1A）2×8Ω=8W；
灯泡L2的实际功率为：
P2=I2R2=（1A）2×4Ω=4W；
A．灯泡L1的实际功率与额定功率相同，能正常发光；灯泡L2的实际功率小于额定功率相同，不能正常发光；故选项A错误；
BCD．因为灯泡的亮暗取决于实际功率的大小，所以灯泡L1的实际功率较大，灯泡较亮；故BC选项错误，D正确．
故选D．
9、A
【解析】
A. 回声是声音在传播过程中遇到障碍物被反射回来的现象.如果回声到达人耳比原声晚0.1 s以上，人耳就可以区分回声和原声，此时障碍物到听者的距离为vt，所以回声测距正确；蒸发属于汽化现象，汽化吸热，蒸发会制冷；凸透镜成像是利用了光的折射，故A选项正确；
B.法拉第发现了磁能生电，即电磁感应现象；电流周围存在磁场是奥斯特发现的，沈括最早发现了地理的两极和地磁场的两级并不重合，略有偏差，即磁偏角；故B选项错误；
C.一叶障目是光沿直线传播现象；不要高声喧哗，值得是声音的响度大，不是指音调高；断路会使电路中电流过大；故C选项错误；
D.电流的单位是安培，电压的单位是伏特，电阻的单位欧姆，故D选项错误．
10、A
【解析】
1

二、填空题（本大题包括7小题，每小题2分，共14分）
11、北 800
【解析】
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，小红为参照物．普通列车向北行驶；
高铁和普通列车的相对速度：，
根据可得，普通列车的长度为：
．
12、折射 反射
【解析】
“鱼在云上游”是水中的鱼是由于光的折射形成的虚像；“云在水中飘”是因为水中的云属于平面镜成像，云经过水面的反射形成的与物体等大的虚像．
13、6×103 2.5×10-4
【解析】
Q吸=cmΔt=2.0×103J·(kg·℃）-1×0.02kg×（170℃-20℃）=6×103J；
天然气燃烧放出热量Q放=Q吸/η=6×103J/60％=104J；又Q放=qV得：V=Q放/q=104J/4×107J/m3=2.5×10-4m3.
14、核聚变 可再生
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
15、＜ ＜
【解析】
如图所示，液体的深度相同，甲容器内部液体的体积大于乙容器内部液体的体积，据ρ=m/V可知，由于两种液体的质量相同，所以甲液体的密度小于乙液体的密度，据p=ρgh得，甲的密度小，所以甲液体对容器底的压强小，即p甲 ＜p乙 ，液体的质量相同，杯子的质量相同，所以总质量相同，总重力相同，此时桌面所受杯子的压力等于杯和液体的总重力，两杯对桌面的压力相同，据p=F/S可知，乙容器对桌面的接触面积小，所以乙容器对桌面的压强大于甲容器对桌面的压强，即p甲′＜p乙′．
16、2.31×106 50%
【解析】
水吸收的热量： Q吸=c水m水（t-t0）=4.2×103J/（kg•℃）×50kg×11℃=2.31×106J；0.1kg汽油完全燃烧放出的热量： Q放=m汽油q汽油=0.1kg×4.62×107J/kg=4.62×106J；
炉子的效率：η==×100%=50%。
17、漫反射 各种
【解析】
放映电影、幻灯的银幕常用粗糙的白布做成，粗糙的银幕凹凸不平，光在白布上发生漫反射，使反射光线射向各个方向，使各处的观众都能看到画面；并且白布能反射所有色光，使观众能看到色彩正常的画面．
解答此题要明确以下两点：光滑的表面会发生镜面发射，粗糙的表面会发生漫反射，二者都遵循光的反射定律；根据白色等反射所有的色光，黑色吸收所有的色光来解答此题．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
试题分析：小球被弹簧弹起后，只受重力的作用，在小球上画出重力示意图即可。
考点：力的示意图
19、
【解析】
过重心作竖直向下的重力G，过重心作沿斜面向上的摩擦力f，过支点作垂直于斜面向上的支持力F．如图所示：

20、使用前，弹簧测力计未校正“0”点 不变 剪断悬线OA，观察小球下落方向 断开开关 在电路中串联一个电流表
【解析】
（1）图甲所示的弹簧测力计指针不在零点，没有调零，不能马上用来测量力的大小，需要先调零；
（2）因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变；剪断悬线OA，观察到小球下落的方向，发现小球在竖直向下的重力的作用就会竖直向下运动．
（3）换接不同的电阻丝之前，应断开电路开关；换接不同的电阻丝后，灯的亮度变化不明显，可在电路中串联一个电流表观察电流的变化．
21、 R2 C 右 0.65 灯的电阻随温度的升高而变大
【解析】分析：（1）灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律求灯的额定电流，当灯正常发光时，由串联电路的规律和欧姆定律求变阻器连入电路中的电阻确定选用的滑动变阻器；
（2）根据滑动变阻器滑片向右移动时，灯泡变亮，确定变阻器的连接与灯串联；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电压表大小量程之比为5：1读数，灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；根据电流表选用小量程确定分度值读数，根据求灯的功率；
（5）灯的电阻随温度的升高而变大，由欧姆定律分析。
解答：灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：选用的滑动变阻器“20Ω 1A”的R2。
（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：

（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，
故选C；
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
故答案为： (1). R2 (2). (3). C (4). 右 (5). 0.65 (6). 灯的电阻随温度的升高而变大
【点睛】本题探究小灯泡亮度与实际功率的关系，考查器材的选择、电路的连接、故障分析、操作过程及影响电阻大小的因素。
22、 开关闭合前滑动变阻器滑片没有移到阻值最大处 0.2A 5 左 电压表的示数为2V B
【解析】
（1）①干电池2节，电源电压为3V，电压表选用小量程与电阻并联，如下所示：

②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是：没有将变阻器的最大电阻连入电路中；
③如图丙电流表选用小量程，分度值为0.02A，电流为0.20A，根据表中数据可知，由欧姆定律，该组的电阻：；
（2）由图乙知，电阻两端的电压始终保持：，定值电阻由10Ω更换为5Ω，根据串联分压原理可知，电阻其分得的电压变小；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，直到电压表示数为2V；现在电源电压为6V；根据串联电路电压的规律，变阻器分得的电压：U滑=6V-2V=4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=2×25Ω=50Ω，考虑到0.3A＜0.4A，故选用50Ω、0.5A的变阻器，即选用B。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）5×103N （2）5.76×105J
【解析】
（1）由可得，该车对地面的压力：F=pS=2×105Pa×2.5×10-2m2=5000N；
（2）汽车行驶的速度：v=18km/h=5m/s，
由可得，牵引力的大小：，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，此过程中该车受到的阻力：f=F牵=160N，
牵引力做的功：W=F牵s=160N×3600m=5.76×105J．
答：（1）该车对地面的压力为5000N；
（2）此过程中该车受到的阻力为160N，牵引力所做的功为5.76×105J．
24、 (1)6V；(2)30Ω
【解析】
(1)当闭合电键S1时，电路中只有R1的简单电路，此时电流表的示数即为通过R1的电流，所以I1=0.3A，则电源电压：
U=U1=I1R1=0.3A×20Ω=6V；
(2)当再闭合电键S2时，R1和R2并联接入电路中，由并联电路的特点可知电流表示数变化的0.2A即为通过R2的电流，所以I2=0.2A，则R2的阻值：
R2==30Ω。
答：(1)电源电压是6V；
(2)电阻R2的阻值是30Ω。
