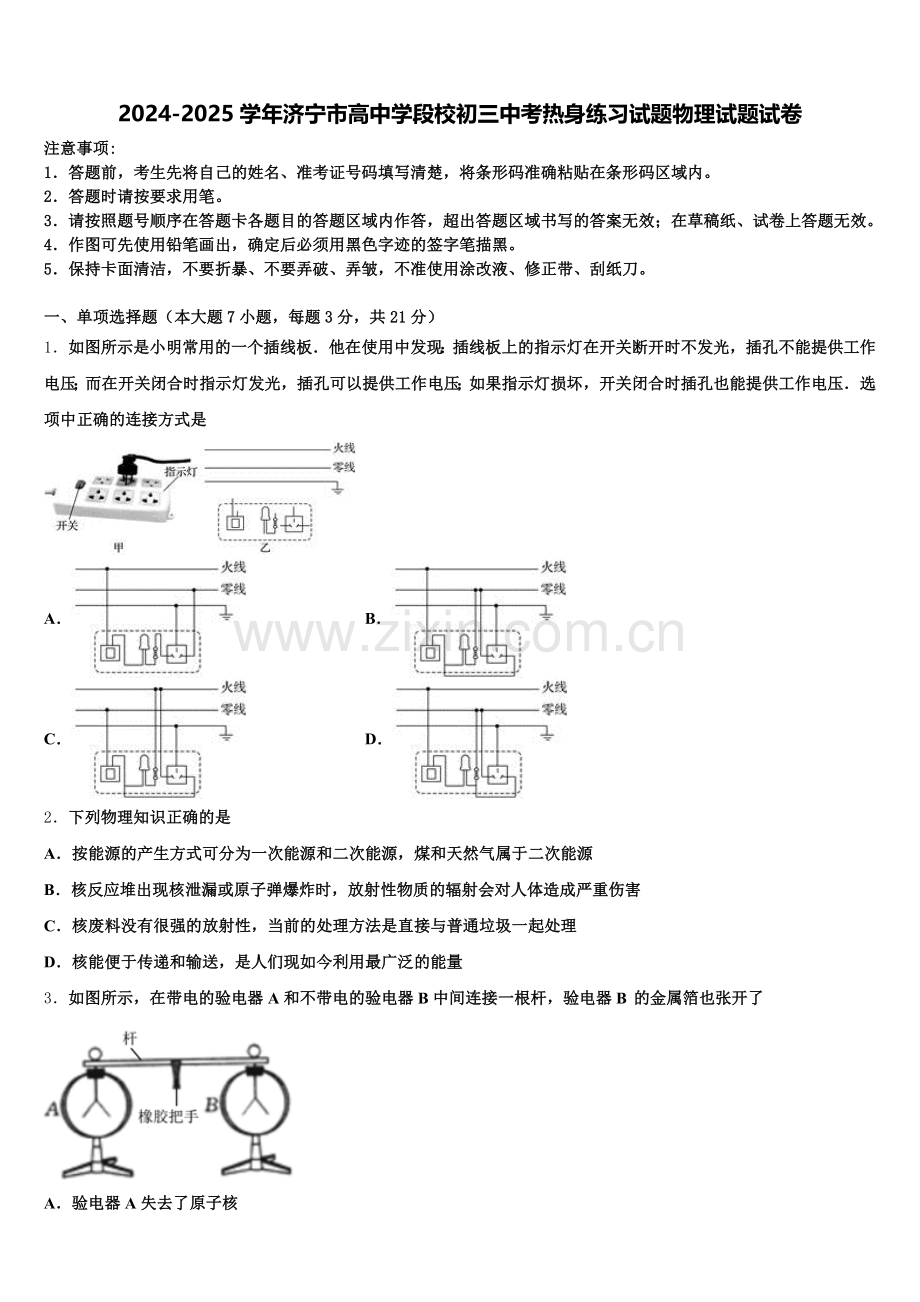

2024-2025学年济宁市高中学段校初三中考热身练习试题物理试题试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是

A． B．
C． D．
2．下列物理知识正确的是
A．按能源的产生方式可分为一次能源和二次能源，煤和天然气属于二次能源
B．核反应堆出现核泄漏或原子弹爆炸时，放射性物质的辐射会对人体造成严重伤害
C．核废料没有很强的放射性，当前的处理方法是直接与普通垃圾一起处理
D．核能便于传递和输送，是人们现如今利用最广泛的能量

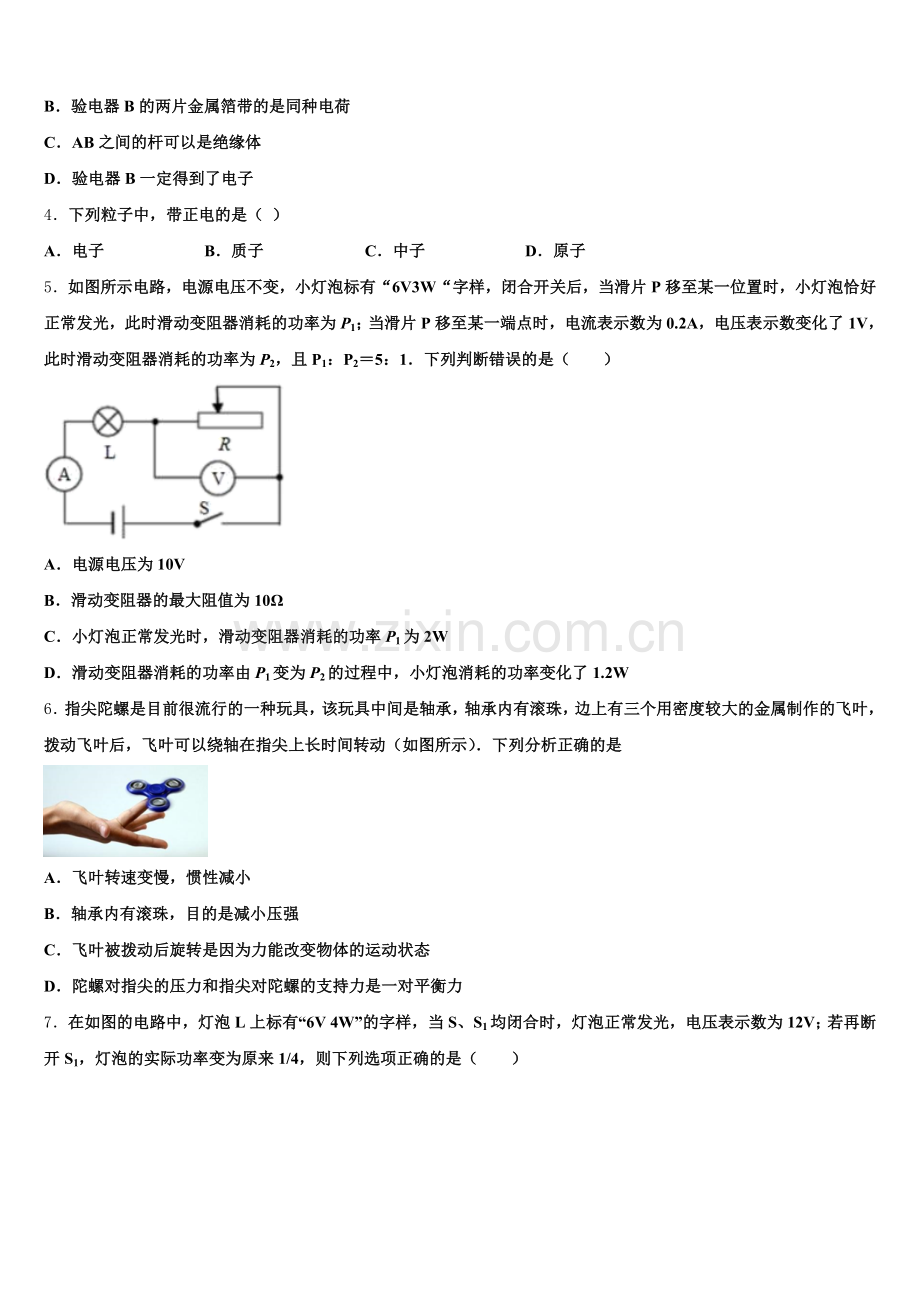

3．如图所示，在带电的验电器A和不带电的验电器B中间连接一根杆，验电器B 的金属箔也张开了

A．验电器A失去了原子核
B．验电器B的两片金属箔带的是同种电荷
C．AB之间的杆可以是绝缘体
D．验电器B一定得到了电子
4．下列粒子中，带正电的是（ ）
A．电子 B．质子 C．中子 D．原子
5．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了1V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：1．下列判断错误的是（　　）

A．电源电压为10V
B．滑动变阻器的最大阻值为10Ω
C．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.2W
6．指尖陀螺是目前很流行的一种玩具，该玩具中间是轴承，轴承内有滚珠，边上有三个用密度较大的金属制作的飞叶，拨动飞叶后，飞叶可以绕轴在指尖上长时间转动（如图所示）．下列分析正确的是

A．飞叶转速变慢，惯性减小
B．轴承内有滚珠，目的是减小压强
C．飞叶被拨动后旋转是因为力能改变物体的运动状态
D．陀螺对指尖的压力和指尖对陀螺的支持力是一对平衡力
7．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来1/4，则下列选项正确的是（　　）

A．电路中电源电压为24V
B．电阻R1的阻值为27Ω
C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4：1
二、填空题（本大题7小题，共21分）
8．夏天的傍晚，一些中老年人喜欢跳广场舞，优美的舞曲是由于扬声器的纸盆____发出的，声音是通过________传入人耳的，为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在_____处减弱噪声的．
9．青春仪式上，同学们集体进行青春宣誓他们发出的声音是由于声带_____而产生的，大声宣誓时声音的_____很大。
10．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．

11．空中加油机在空中给歼击机加油的过程中，若以_____为参照物，他们都是运动的，若以加油机为参照物，歼击机是_____的．
12．在如图中，将重为50牛的货物匀速提升2米，拉力所做的功为_____焦；货物上升过程中相对于滑轮是_____的（选填“运动”或“静止”），货物的重力势能_____（选填“增大”、“不变”或“减小”）．

13．如图所示是某品牌“共享单车”，使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用________来传递信息的，所扫描“二维码”____（属于不属于）光源.用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了________的原理.

14．如图所示，容器中间用隔板分成两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状为一凹面．它可以用来做“探究液体压强跟深度、液体密度有关”实验．
要探究液体压强跟深度的关系，在容器的左、右两部分装入密度_____（填“不同”或“相同”）的液体，会看到橡皮膜凸向深度_____（选填“大”或“小”）一侧．要探究液体压强跟密度的关系，某同学在两侧装入酒精和水，如图，若橡皮膜表面平整，则在容器的右侧装入的是_____（“酒精”或“水”）．
三、作图题（共7分）
15．如图所示，太阳光跟地面成60°角，晓彤想用一个平面镜把太阳光竖直反射到井底，请画出平面镜的位置。

16．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．
（________）

17．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①闭合电键后，小灯泡才能发光；②电流表只测通过L2的电流。
（____）

四、实验题（本大题共5小题，共20分）
18．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．
用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____．正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象．排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．分析三次的实验数据，可得出电流与电阻的关系是_____．王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为_____Ω．
19．探究磁体与通电螺线管周围的磁场
（1）小明用小磁针探究磁体周围磁场如图1所示，实验时将小磁针先后放在条形磁体周围不同位置处，记录小磁针在各处静止时N极的指向．通过实验可知，磁场具有方向，磁场中各点的磁场方向一般______（选填“相同”或“不同”）．

（2）小红用铁屑探究磁体周围的磁场如图2所示
①将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，铁屑由于______会与玻璃杯分离，铁屑在磁场中被_______成一个个小磁针，从而在磁场中有序地排列起来．观察铁屑的分布情况，利用铁屑将原来_________（存在/不存在）的磁场显示出来．
②再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向．
20．小安在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏到65cm刻度线处，蜡烛在光屏上成清晰的像．如图所示．

请结合此实验完成下列问题：图所示的实验现象能够说明__________的成像特点．（选填选项前的字母）
A．照相机 B．幻灯机 C．放大镜保持透镜在50cm刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作是___________．（选填选项的字母）
A．将蜡烛左移，光屏左移 B．将蜡烛左移，光屏右移
C．将蜡烛右移，光屏左移 D．将蜡烛右移，光屏右移保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的______的像．（选填选项前的字母）
A．倒立放大 B．倒立缩小 C．正立放大
21．小华用图示器材，测量额定电压为2.5V小灯泡L的额定功率．

（1）请你用笔画线代替导线，将图中的实物图连接完整．
（_____）
（2）连好电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_______．
（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动，直至电压表示数为_______V，此时电流表示数为0.3A，则小灯泡的额定功率是_______W．
（4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R（）和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，以下设计方案符合要求的有________．（答案不唯一）

22．为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小明设计了如图所示的实验装置．
实验过程中，弹簧测力计应_____拉动物块A，此时，滑动摩擦力的大小______(选填“大于”、“等于”或“小于”)弹簧测力计的示数．在同一次实验中，小明发现当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小______(选填“有关”或“无关”)．
次数
1
2
3
4
5
6
A的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
(3)在实验中小明通过改变物块A的重力进行多次实验，记录的数据如上表．通过分析可得出结论：______．
五、计算题（本大题共2小题，共13分）
23．如图所示为某汽车研究所研制的一种新型太阳能电动车．按照设计，其外壳的总体积为0.02m3，为减轻车体自身的重量，外壳拟采用新近发现的一种硬度相当于钢铁2～5倍的聚丙烯塑料．已知：聚丙烯塑料的密度ρ塑＝1.1×103kg/m3，取g＝10N/kg，通过计算回答：
该车外壳的质量是多少？若该车其余部分的质量为242kg，车轮与地面的接触总面积为0.05m2，则它对水平地面的压强是多大？这种太阳能电动车与普通汽车相比，具有很多有点．请你写出其中的两条．
24．一个底面积为10m2的圆柱状水池，装有适量的水，现在将一个体积为20m3、密度为0.8×103kg/m3的物体A放入其中，最终物体A漂浮于水面上．（g=10N/kg），则：
物体A所受到的浮力是多少？如图所示，若将画斜线部分截取下来并取出（其体积为浸入水中体积的一半），则取出的那部分物体的质量是多少？待剩余部分再次静止后，容器底部受到的压强减小了多少？（取出那部分物体带走的水忽略不计）
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答文后的问题
混合动力汽车
我国自行生产的混合动力汽车已经服务于生活．混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电．汽车低速行驶时，内燃机并不工作，蓄电池通过电机向车轮输送能量；当需要高速行驶时，内燃机启动，向车轮输送能量，并通过电机给蓄电池充电．汽车具有省油、能量利用率高等特点．
测试混合动力汽车燃油能量转化效率可用如下方法: 驾驶汽车在平直公路上匀速直线行驶时间t，测量这段时间内汽车消耗燃油质量m，车速v，蓄电池储存的电能由w1增加到了w1．汽车受到的阻力为f, 燃油的热值为q，由此可计算出转化效率．汽车低速行驶时，蓄电池是______（选填“电源”或“用电器”）.汽车高速行驶时，电机的工作与下列哪一实验原理相同（______）
当电机充当电动机时，其额定功率应小于蓄电池额定功率．简单说明判断的理由： ____．混合动力汽车燃油的能量转化效率表达式η=______________．
26．如图所示是深受年轻人喜爱的电动平衡车．
平衡车夜晚行驶时，车身有LED灯提示，LED灯采用__（选填“导体”“半导体”或“绝缘体”）制造．平衡车采用锂电池组，行驶时电动机把__能转化为平衡车的机械能，实现了碳的零排放；平衡车在行驶过程中，以车为参照物，车上的人是__的；平衡车的轮胎表面有凹凸不平的花纹，是为了__（选填“增大”或“减小”）车轮与地面的摩擦力，防止平衡车打滑．平衡车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和__（选填“增大” “减小”或“不变”）．散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有__性．
27．郑开（郑州一开封）城际铁路已于2014年12月18日正式运营，铁路全长50.33km，最高车速可达250km/h．小明乘坐郑开直达列车下午14：20从郑州发车，14：48到达开封，则这次列车的平均速度为_____km/h．为了确保行车安全，列车上的监控系统，通过对高速运转车轮的热辐射产生的一种不可见光进行检测，实现对车轮温度的实时监控．这种不可见光是_____．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故选B．
2、B
【解析】
A．必须通过一次能源的消耗才可以得到的能源叫二次能源，煤和天然气是化石能源，可以从自然界直接获得，属于一次能源，故A错误；
B．放射性物质以波或微粒形式发射出一种能量叫核辐射，核反应堆出现核泄漏或原子弹爆炸时，放射性物质可通过呼吸吸入，皮肤伤口及消化道吸收进入体内，造成伤害，故B正确；
C．核废料有很强的放射性，应当采用特殊的方法处理，不能和普通垃圾一起处理，故C错误；
D．核能发生装置非常严格，不允许有泄漏，不便于传递和输送，不是人们现如今利用最广泛的能量，故D错误．
3、B
【解析】
A．一根杆连接验电器A和验电器B瞬间，A、B间会发生电子转移，原子核不能发生转移，故A错误；
B．一根杆连接验电器A和验电器B瞬间，A、B间会发生电荷的转移，B验电器带上同种电荷，同种电荷相互排斥，则B验电器的两个金属箔会张开，故B正确；
C．导体容易导电，A、B间发生电荷的转移，AB之间的杆应该是导体，不可以是绝缘体，故C错误；
D．如果验电器A带正电荷，一根杆连接验电器A和验电器B瞬间，验电器B上的电子会转移到验电器A，所以B会失去电子，故D错误．
4、B
【解析】
原子是由原子核和核外电子组成的，原子核由质子和中子组成，质子带正电，中子不带电．核外电子带负电，整个原子是电中性的．所以带正电的是质子，故B正确为答案．
5、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P＝UI可得，此时电路中的电流为：I＝IL＝＝＝0.5A，
滑动变阻器消耗的功率为：P1＝（U﹣UL）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了1V即增大了1V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+1V＝U﹣2V，
此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣2V）×0.2A﹣﹣﹣﹣﹣﹣②
已知P1：P2＝5：1﹣﹣﹣﹣③
联立①②③解得，电源电压U＝10V，故A正确；
则滑动变阻器的最大阻值为：R滑大＝＝＝＝10Ω，故B正确；
（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝10V﹣6V＝1V，电流为0.5A，
此时滑动变阻器消耗的功率为：P1＝U滑′I′＝1V×0.5A＝2W，故C正确；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率：PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了1V即增大了1V，由串联电路的电压规律可得，灯泡两端的电压减小了1V，则此时灯泡两端的电压：UL′＝6V﹣1V＝2V，
此时灯泡消耗的电功率：PL′＝UL′I′＝2V×0.2A＝0.1W，
则灯泡消耗的功率变化了：△P＝PL﹣PL′＝3W﹣0.1W＝2.6W，故D错误．
6、C
【解析】
A. 飞叶在转动过程中由于受到阻力作用，所以飞叶的转速变慢；惯性大小只与物体的质量有关，所以飞叶的惯性不变，故A错误；
B. 轴承内有滚珠，变滑动摩擦为滚动摩擦，有利于减小摩擦，故B错误；
C. 飞叶被拨动后旋转是因为力能改变物体的运动状态，故C正确；
D. 陀螺对指尖的压力和指尖对陀螺的支持力作用在不同的物体上，不是一对平衡力，故D错误。
7、B
【解析】
当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点，电源的电压为6V+12V=18V，故A是不对的；
此时电路中的电流为=A，则电阻R2的阻值为=18Ω，灯泡的电阻为=9Ω，故此时电路的总电阻为27Ω；
若再断开S1时，由于灯泡的实际功率变为原来的1/4，则电流就变为原来的1/2，D不对；此时电路中的总电阻变为原来的2倍，即54Ω，故电阻R1的大小为27Ω，B是正确的；断开S1后，电路中的电流变小，故电压表的示数变小，C不对．

二、填空题（本大题7小题，共21分）
8、振动 空气 声源
【解析】
声音是由物体振动产生的，故舞曲是由于扬声器的纸盆振动发出的，日常生活中声音是通过空气传入人耳的．减弱噪声有三种途径：在声源处减弱；在传播过程中减弱；在人耳处减弱，故为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在声源处减弱噪声的．
9、振动； 响度
【解析】
声音是由物体的振动产生的；声音的响度与声源振动的幅度有关，振动幅度越大，响度越大，据此即可解答。
【详解】
声音是由物体的振动产生的，所以，同学们集体进行青春宣誓他们发出的声音是由于声带振动而产生的；同学们大声宣誓，说明声带振幅很大，即声音的音响度很大。
10、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．
11、地面 静止
【解析】
试题分析：如果物体相对于参照物的位置保持不变，则物体是静止的，如果物体相对于参照物位置不断变化，则物体是运动的，据此分析答题．
解：
空中加油机在空中给歼击机加油的过程中，相对于地面的位置不断变化，以地面作为参照物，它们都是运动的；
空中加油机在空中给歼击机加油的过程中，歼击机相对于加油机位置保持不变，以加油机为参照物，歼击机是静止的．
故答案为地面；静止．
【点评】本题考查了参照物的选择及根据参照物判断物体的运动状态，是一道基础题．
12、100 运动 增大
【解析】
使用定滑轮匀速提升货物，拉力等于重力，拉力所做的功为： ；拉着货物匀速上升的过程中，以定滑轮为参照物，货物的位置在发生改变，所以货物是运动的；此过程中，货物的质量不变，速度不变，所以货物的动能不变，货物的质量不变，高度增大，所以货物的重力势能变大．
13、电磁波 不属于 电磁感应
【解析】
扫码后信息的传递是通过手机，手机信息传输是通过电磁波；二维码自身不能发光，所以不属于光源；车上的小型发电机发电是依据电磁感应原理工作，在发电的过程中车轮转动，将车轮的机械能转化为电能．
14、（1）相同 小 （2）酒精
【解析】
试题分析：（1）要探究液体压强和深度的关系，要控制液体密度一定，所以两侧装同种液体；密度相同时，深度小的压强小，所以橡皮膜会向深度小的一侧凸起；
（2）两侧分别装入酒精和水时，若橡皮膜平整，说明两侧压强相等，由于，所以，右侧装的是酒精．
考点：液体压强

三、作图题（共7分）
15、
【解析】
由题知，反射光线是竖直向下的，由此先画出反射光线；过入射点作入射光线与反射光线夹角的角平分线（即法线），再过入射点作垂直于法线的直线，得出平面镜的位置。因入射光线与水平面成60∘角，而反射光线又竖直射入井底，所以入射光线与反射光线的夹角为90゜+60゜=150゜，则反射角等于入射角等于×150゜=75゜。

16、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：

17、
【解析】
根据题意两只灯泡的连接方式为并联，电流表只测量通过灯L2的电流，故电流表与L2串联，应将灯泡L1左侧的接线柱与电流表的“—”接线柱相连接(或与开关左侧接线柱相连)，如图所示：

四、实验题（本大题共5小题，共20分）
18、 调零 断路 左 电压一定时，通过导体的电流与导体电阻成反比 15
【解析】
（1）研究“导体电流与电阻关系”的实验中，电压表应测量定值电阻两端的电压，由此完整电路的连接，如图所示：

（2）电流表指针没有指在零刻度线上，应先对电流表调零；
（3）电路正确连接后，闭合开关，移动滑片P，电流表无示数，但电压表示数有示数且很大，则故障原因可能是定值电阻断路了；
（4）由图丙，电流表的量程为0﹣0.6A，分度值0.02A，示数为0.2A；此时R两端电压为3V，因为导体电流与电阻关系中要保持R两端电压不变，当用10Ω电阻代替15Ω电阻接入电路，总电阻减小，根据欧姆定律可知电路中电流变大，滑动变阻器分得的电压变大，电阻分得的电压减小，所以应调节滑片向左移动，减小滑动变阻器接入电路的电阻，使电压表的示数保持不变；
（5）三次实验电阻分别为15Ω、10Ω、5Ω，三次通过的电流分别是0.2A、0.3A、0.6A．每次的电流与电阻和乘积相等，由此可得：电压一定时，通过导体的电流与导体电阻成反比；
（6）由题意知，滑动变阻器两端的电压应为U滑=4.5V﹣3V=1.5V
据串联电路的电流相等，所以使用30Ω的定值电阻时，
则：=，解得R变=15Ω，即变阻器最大值最小为15Ω．
19、不同 惯性 磁化 存在
【解析】
(1)磁场是有方向的，在磁场的不同位置，其磁场方向一般不同．
(2) 轻轻敲击玻璃板，玻璃板振动，铁屑由于惯性仍保持静止会与玻璃杯分离，铁屑在磁场中会被磁体磁化，成为一个个小磁针，从而在磁场中有序地排列起来．
磁场虽然看不到、摸不着，但客观存在于磁体周围空间，从铁屑分布情况可以看出磁场的大致分布情况，铁屑分布较密的地方磁场较强，铁屑分布较疏的地方磁场较弱．
20、A D B
【解析】
（1）物距等于30cm大于二倍焦距20cm，像距15cm在一倍焦距和二倍焦距之间，此时成倒立的缩小的实像，此实验现象应用于照相机，故答案选A；
（2）凸透镜成像的规律是在成实像时，物距越小则像距越大，所以透镜在50cm刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作是蜡烛靠近凸透镜，光屏远离凸透镜，故答案选D；
（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，则物距大于二倍焦距，成倒立的缩小的实像，故答案选B．
21、 灯泡断路 B 2.5 0.75 A、D
【解析】
(1)测小灯泡的电功率实验中电流表、滑动变阻器、灯泡应串联，且滑动变阻器一上一下接，2.5V小灯泡正常工作电流应小于0.6A，所以电流表使用0−0.6A量程，如图所示：

(2)灯泡不亮，电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的灯泡出现了断路，（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2V，为能测出小灯泡的额定功率，应将滑片P向B端移动，直至电压表示数为2.5V，此时电流表示数为0.3A， 所以灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W. （4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，分析A图可知，开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，调节电阻箱使电压表示数仍为2.5V，此时变阻箱等效替代小灯泡，由此求出电阻箱的电流即为灯泡的电流，故A设计方案符合要求；B. 开关S先接a，电压表测电阻箱的电压，再将开关S先接b，电压表测电阻箱和灯泡的总电压，不能测使小灯泡正常发光的电压，故B设计方案不符合要求；C. 开关S先接b，再将开关S先接a，电压表反偏，故C设计方案不符合要求；D. 开关S先接a，调节滑动变阻器使电压表示数为2.5V，再将开关S先接b，测出电阻箱和灯泡的总电压，从而求出电阻箱的电压，根据欧姆定律即可求出电路中的电流，故 D设计方案符合要求．故选AD.
点睛：（1）本实验中电流表、滑动变阻器、灯泡应串联，滑动变阻器一上一下接；（2）电压表有示数，说明与电压表两接线柱连接的电路是通路，电流表无示数，说明电路断路，据此分析故障的可能原因；（3）根据P＝UI计算小灯泡的额定功率．（4）逐个分析电路，找出符合要求的设计方案．
22、 (1). 水平匀速 等于 (2).无关 (3). 接触面粗糙程度一定时，压力越大，滑动摩擦力越大
【解析】
（1）匀速直线拉动时拉力与摩擦力二力平衡，滑动摩擦力的大小等于弹簧测力计的示数．
（2）不同的速度匀速拉物块A，弹簧测力计的示数不变，说明速度对滑动摩擦力无影响，滑动摩擦力的大小与物体运动速度的大小无关．
（3）在水平面上物体对桌面压力的大小等于物体的重力的大小，由图表可知接触面粗糙程度一定时，压力越大，滑动摩擦力越大．

五、计算题（本大题共2小题，共13分）
23、（1）22kg（2）5.28×104Pa （3）太阳能车不燃烧化石燃料，因此具有节能、噪声小、无尾气排放等优点
【解析】
（1）该车外壳的质量；
（2）若该车其余部分的质量为242kg，则它对水平地面的压力:
它对水平地面的压强:
（3）与普通汽车相比，太阳能车不燃烧化石燃料，因此具有节能、噪声小、无尾气排放等优点.
24、（1）1.6×105N．（2）6.4×103kg．（3）6400Pa．
【解析】
解：（1）由得，物体A的质量：
mA=ρAVA=0.8×103kg/m3×20m3=1.6×104kg，
则
GA=mAg=1.6×104kg×10N/kg=1.6×105N．
因为物体A漂浮于水面上，所以，
F浮=GA=1.6×105N．
（2）由F浮=ρ水gV排得：
，,
取出的那部分物体的体积
，
由得质量：
m′=ρAV′=0.8×103kg/m3×8m3=6.4×103kg，
（3）根据取出的那部分物体的重力
G′=m′g=6.4×103kg×10N/kg=6.4×104N．
因为△F=G′=6.4×104N，所以
．
答：（1）物体A所受到的浮力是1.6×105N．
（2）取出的那部分物体的质量是6.4×103kg．
（3）待剩余部分再次静止后，容器底部受到压强减小了6400Pa．

六、综合能力题（本大题共3小题，共18分）
25、电源 B 蓄电池在带动电机工作的同时，还需要带动照明灯等电器工作 （fvt+W1-W1）/ （mq）
【解析】
（1）汽车低速行驶时，蓄电池通过电机向车轮输送能量，是化学能转化为电能，所以蓄电池此时是电源；
（1）汽车高速行驶时，内燃机启动，向车轮输送能量，并通过电机给蓄电池充电，机械能转化为电能，再转化为化学能储存起来，电机的工作原理是电磁感应现象，故B符合题意；A是电动机的工作原理，故A不符合题意；C是证明电流周围存在磁场的奥斯特实验，故C不符合题意；D是探究影响电磁铁磁性强弱的实验图，故D不符合题意；
（3）汽车上的电机（充当电动机）的额定功率应该小于蓄电池的额定功率，蓄电池在带动电机工作的时，除了转化为机械能外，还要转化为光能用来照明；
（4）牵引力做的功为fvt，同时储存起来的能量，燃料燃烧放出的热量mq，混合动力汽车燃油的能量转化效率表达式η===（fvt+W1-W1）/ （mq）.
26、半导体 电 静止 增大 不变 方向
【解析】
（1）平衡车夜晚行驶时，车身有LED灯提示，LED灯采用半导体材料制造．
（2）平衡车采用锂电池组，行驶时电动机把电能能转化为平衡车的机械能，实现了碳的零排放；
（3）平衡车在行驶过程中，以车为参照物，人与车没有发生位置的变化，所以车上的人是静止的；
（4）平衡车的轮胎表面有凹凸不平的花纹，是在压力一定时，通过增大接触面粗糙程度的方法来增大摩擦力的，即增大车轮与地面的摩擦力，防止平衡车打滑．
（5）平衡车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，根据能量守恒的原理可知，此过程中所有的能量总和不变；
但散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性，正是由于此特点，人类正在积极的寻找和开发新能源．
理解能的转移、转化及能量守恒的规律，虽然能的总量不变，但由于能量的转移和转化具有方向性，使用过后的能量不能再自发的回到原来的形式，所以传统的能源终会有使用完的一天．
27、107.85 红外线
【解析】
(1)列车的运行时间为：t＝14:48−14:20＝28min＝h，
列车的运行速度为：
v＝＝107.85km/h，
(2)高速运转车轮的热辐射产生的一种不可见光是红外线．
（1）已知列车发车时间和到站时间，可以得到列车运行时间；已知路程和运行时间，利用v＝,可以得到这次列车的平均速度．（2）红外线的热效应很强，应用红外线的热效应比较强，制成红外线加热器，红外线夜视仪，电视遥控器，热谱仪等等．
