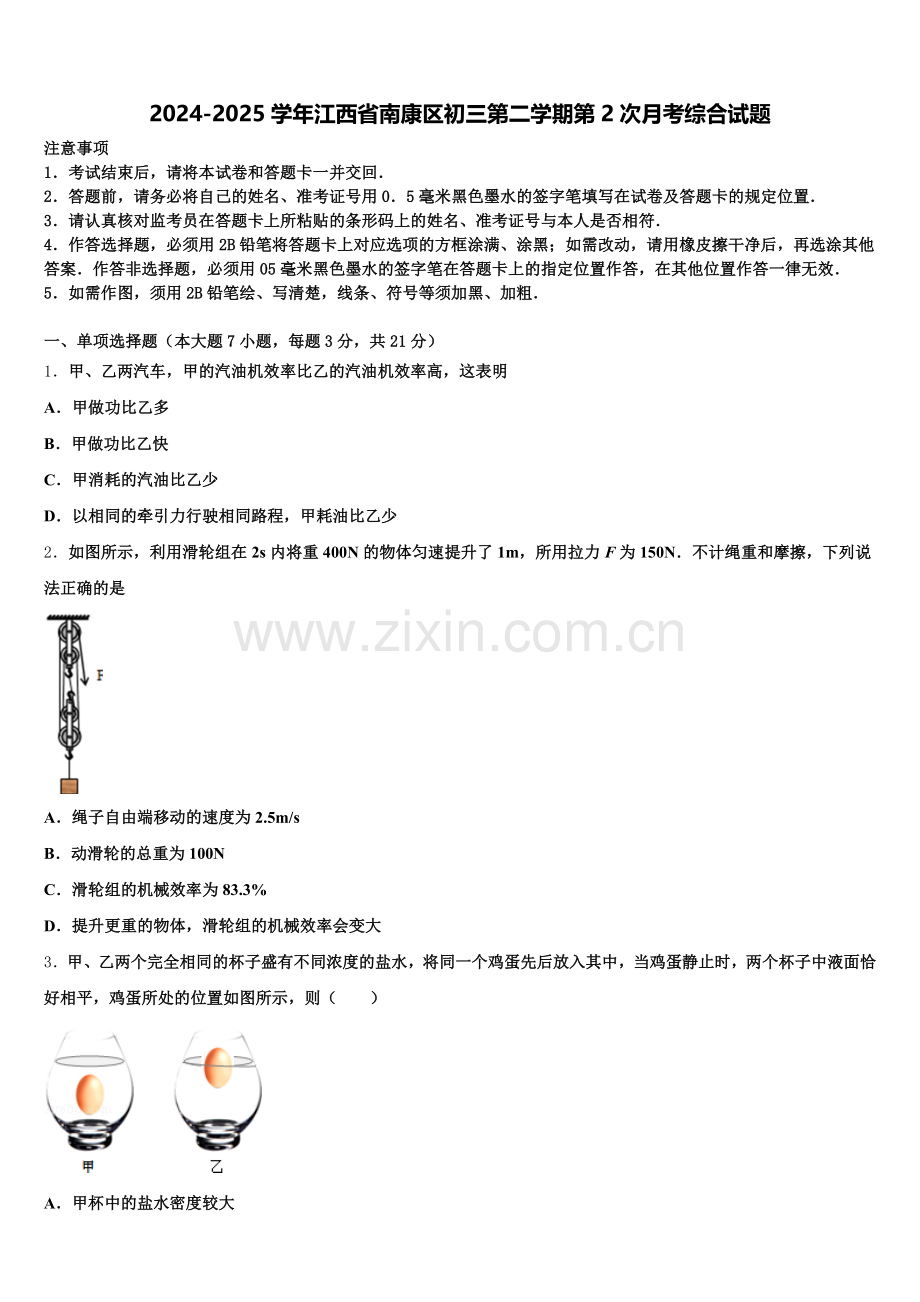

2024-2025学年江西省南康区初三第二学期第2次月考综合试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两汽车，甲的汽油机效率比乙的汽油机效率高，这表明
A．甲做功比乙多
B．甲做功比乙快
C．甲消耗的汽油比乙少
D．以相同的牵引力行驶相同路程，甲耗油比乙少
2．如图所示，利用滑轮组在2s内将重400N的物体匀速提升了1m，所用拉力F为150N．不计绳重和摩擦，下列说法正确的是

A．绳子自由端移动的速度为2.5m/s
B．动滑轮的总重为100N
C．滑轮组的机械效率为83.3%
D．提升更重的物体，滑轮组的机械效率会变大
3．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（　　）

A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
4．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧，从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b点为曲线最高点，不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（　　）

A．在b点时重力等于弹力
B．运动过程动能一直增大
C．运动过程机械能不变
D．受到的弹力先变大再变小
5．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（　　）

A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
6．冰壶运动员的鞋底一只是塑料的，另一只是橡胶的．他滑行时，橡胶底的鞋比塑料底的鞋受到的摩擦力大．如图，他用b脚蹬冰面后，只用a脚向右滑行，可以确定的是（ ）

A．滑行时冰对a鞋的摩擦力向右
B．蹬冰时冰对b鞋的摩擦力向左
C．a鞋底是橡胶会滑得更远
D．a鞋底是塑料会滑更远
7．图所示的四个实例中，目的是为了减小摩擦的是
A．自行车脚踏上刻有纹线
B．轴承上装有滚珠
C．汽车轮胎上刻有花纹
D．自行车的车把上刻有条纹
二、填空题（本大题7小题，共21分）
8．如图中的物体的长度是______cm，“千年古城第一隧”的瘦西湖隧道全长3.6 km，限速60 km/h，在遵守交通规则的前提下，一辆汽车通过该隧道的最短时间为______min．

9．路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是_____（选填“串联”或“并联”）的，你的判断的依据是_____．

10．标有“8V 3W”和“8V 6W”的灯泡L1、L2并联在8V的电路中，最亮的是_____，串联在一个8V的电路中，最亮的是_____．
11．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．

12．如图所示的各种透镜中，能够会聚阳光的是图______所示的透镜（选填序号）。在阳光照射下，湖面水温升高，这是通过的_____方式改变其内能。若5千克的水温度升高，水吸收的热量为______焦。[]

13．学习声现象后，某同学将喝饮料的吸管剪成不同的长度，并用胶带将吸管底部密封，然后排在一起，如图所示，对着管口吹气时，由于_____（选填“空气柱”或“吸管”）的振动就会产生声音。管的长短不同，发出的声音的音调就不同，从长管到短管，声音的音调变_____（选填“高”或“低”）。将声音输入同一设置的示波器后的波形图，响度大的是_____（选填“甲”或“乙”）

14．如图，AB是能绕B点转动的轻质杠杆，在中点C处用绳子悬挂重为100N的物体（不计绳重）．在A端施加竖直向上的拉力使杠杆在水平位置平衡，则拉力F＝_____N．若保持拉力方向始终垂直于杠杆，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将_____（选填“增大”、“减小”或“不变”）．

三、作图题（共7分）
15．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向．
16．踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图____．

17．如图，用笔画线代替导线，正确连接家庭电路．
（_______）

四、实验题（本大题共5小题，共20分）
18．如图在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀．

（1）杠杆平衡时，应该让杠杆静止在_________位置，目的是____________．
（2）小周同学所在实验小组完成某次操作后，实验现象如图甲所示，他们记录的数据为：动力F1=1.5N，动力臂l1=0.1m，阻力F2=1N，则阻力臂l2=_______m．
（3）小周同学所在实验小组在完成规定实验后，他们想进一步探究，如果杠杆受到F2、F3两个阻力，结果会怎样？通过实验，他们得到了如图乙所示的结果．根据这个结果，可以初步得出，在这种情况下杠杆的平衡条件为：F1l1=_____________．（F1、F2、F3的力臂分别用l1、l2、l3表示）
19．小明同学“探究不同物质吸热升温的现象”，同时又“探究不同燃料燃烧的放热能力”，他设计了两组实验装置如下图：

（1）你认为“探究不同燃料燃烧的放热能力”应选用_____（选填“甲”或“乙“）组器材．
（2）除了图中已经呈现的器材，还需要用到其他测量工具．你认为两个实验都还要用到的其他测量工具是_____；仅甲组实验还需要的测量工具是_____．
（3）甲组实验是通过_____来反映物质吸收热量的多少，乙组是通过_____来反映燃料放出热量的多少．
（4）小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107J/kg，他又观察到包装盒上印有“质量：100g”，他据此算出了整盒薯片能提供的热量为_____．这个结果与包装盒上注明的“能量：2100kJ”不等，原因可能是_____．
20．实验室有如下器材：天平（含砝码）、量筒、烧杯、弹簧测力计、金属块、小石块、细线（质量和体积不计）、足量的水（密度已知）

（1）甲组选用上述一些器材测量金属块的密度，步骤是：
①把天平放在水平桌面上，如图甲所示，接下来的操作是：
a．将游码移到零刻线处；
b．向_____（填“左”或“右”）调节平衡螺母，使天平平衡；
c．在左盘放金属块，向右盘加减砝码并移动游码使天平重新平衡，如图乙所示，金属块的质量m＝_____；
②在量筒中倒入20mL水；
③把金属块浸没在量筒的水中，如图丙所示；
④计算金属块的密度是_____kg/m1．
小组成员讨论时提出：测量时如果按照图丙所示的读数方式来读数，该实验所测密度与金属块实际的密度相比将_____（选填“偏大”或“偏小”）
（2）乙组选用上述一些器材（没有天平），设计了一种测量小石块密度的实验方案．选用器材：弹簧测力计、小石块、细线、水、烧杯．
主要实验步骤：
①用细线将小石块挂在调节好的弹簧测力计的挂钩上，用弹簧测力计测小石块在空气中的重力G，如图丁所示，小石块的重力为_____．
②_____．
小石块密度的表达式：ρ石＝_____ρ水　（用字母表示，已知水的密度为ρ水）
21．用如图甲所示的实验装置“探究凸透镜成像规律”：
（1）要使烛焰的像能成在光屏的中央，应将蜡烛向_____（选填“上”或“下”）调节；

（2）根据实验数据绘制了如图乙的图象（v表示像距，u表示物距），则该凸透镜的焦距是_____cm；
（3）当蜡烛距凸透镜5cm时，移动光屏无法呈现蜡烛像，原因是_____；
（4）撤去蜡烛，调节光屏，发现在光屏上出现了窗外远处彩灯的像，则此时光屏与凸透镜的距离在以下哪个范围_____。
A．一倍焦以内B．一倍到二倍焦距之间C．二倍焦距以外
22．如图（1）所示，是比较液体甲和液体乙吸热能力的实验．在实验室，使用了相同的酒精灯、相同的设备，首先分别对质量相同的液体甲和液体乙加热相同的时间（不考虑热量的损失），然后分析二者温度的升高情况得出结论．
（1）若被加热的液体甲和液体乙的初温、质量、加热时间均相同，图（2）是液体甲中温度计的最终温度示数，其示数为_____℃．
（2）已知液体甲的比热容为c甲，液体乙的比热容为c乙，二者的关系为c甲＞c乙，则液体乙的最终温度_____（选填“大于”、“等于”或“小于”）液体甲的最终温度．

五、计算题（本大题共2小题，共13分）
23．南极冰面上，科考队用拖拉机借助绳索水平牵引装有货物的轻质木箱来运输货物。
木箱底面积为5m2，质量不计，水平冰面能承受的最大压强为1×104Pa，求木箱内可装货物的最大质量（g取10N/kg）某次运输过程中，拖拉机用绳索牵引装有货物的木箱在水平冰面上以36km/h的速度匀速直线行驶10km。消耗柴油1kg，牵引木箱做功的功率为9kW，（q柴油＝4.5×107J/kg。）求该运输过程中，柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率？
24．图甲是电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住21楼，他乘电梯从1楼匀速上升到21楼用时60s，已知每层楼的高度为3 m.小明重500 N，轿厢重4500 N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此过程，解答下列问题.
拉力F的功率为多大____？（g取10 N/kg）动滑轮A提升小明的机械效率为多少_____？图乙是该电梯超载报警系统工作原理图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作.在控制电路中，已知电源电压为8 V，保护电阻R2= 100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02 A时，电铃就会发出警报声.
①由图丙可知，电梯承载的人越多，电阻式压力传感器R1受到的压力越大，电阻___________，当电流达到0.02A时，衔铁被吸下，电铃发出警报声；
②若乘客人均重为600 N，该电梯最多可以乘载多少人______？
③在安全的前提下，如果想增大该电梯的载重量，可以怎样改变控制电路_____？
六、综合能力题（本大题共3小题，共18分）
25．人造太阳是指像太阳一样通过核聚变，源源不断地产生巨大的能量。1017年7月4日晚中国科学院合肥物质科学研究院等离子物理研究所宣布，如图1，我国的全超导托卡马克核聚变实验装置（俗称“人造太阳”）在全球首次实现了稳定的101.1秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录，为人类开发利用核聚变清洁能源奠定了重要的技术基础。若人造太阳成为现实，某城市构想将来在高空设置一个人造太阳（近似认为是一个点，其能量以该点为中心向四周传播），在夜晚利用人造太阳为城市提供能量。在地面距人造太阳500m处一用户利用一面积为1m1的接收装置垂直获取能量，为家中某加热器供电，其内部简化电路如图1所示、其正常工作时的功率如表所示。

S1
断开
闭合
S1
闭合
闭合
功率
P1＝11W
P1＝44W
（1）求R1的阻值；在实际使用中，该用户接收装置获得能量并转化为电能，在使用高温档时给某材料加热，材料温度升高4℃加热时间为40s。[设电热丝发热全部被材料吸收，材料的质量m＝500g，材料的比热容c＝0.66×103J/（kg•℃），已知半径为r的球其表面积为4πr1．不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%]
①该加热器的实际功率为多大？
②该人造太阳的功率至少为多少？利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近还是远离地球一些？
26．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．

月球车设计的相关参数如下表：
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
27．如图甲，物体重5 N，当拇指施加水平向右的压力F为20 N时，物体在竖直的墙上静止不动，此时墙受到的压力是________N，请在乙图中画出物体对墙壁的压力的示意图；此时物体受到的摩擦力是______N．当拇指压力F减小为10 N时，物体恰好沿墙匀速下滑，则物体此时受到的摩擦力是______N，请在丙图中画出该摩擦力的示意图________．

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
热机的效率：用来做有用功的能量与燃料完全燃烧放出的能量之比；功率表示做功快慢的物理量．
【详解】
汽油机的效率是汽油机用来做有用功的能量与燃料完全燃烧放出的能量之比，甲的汽油机效率比乙的汽油机效率高，所以消耗相同的油，甲做的功多；做同样多的功，甲消耗的油少，故D符合题意，ABC不符合题意．
故选D．
2、D
【解析】
A、由图可知，滑轮组的动滑轮绕4段绳，绳子自由端移动距离s=4h=4×1m=4m，绳子自由端移动速度v==2m/s，故A错误；
B、不计绳重及摩擦，拉力F=（G+G动），可得动滑轮所受的重力G动=4F-G=4×150N-400N=200N，故B错误；
C、拉力做的功W总=Fs=150N×4m=600J，有用功：W有用=Gh=400N×1m=400J，滑轮组的机械效率：η==×100%≈66.7%，故C错误；
D、若用该滑轮组提升所受重力更重的物体，额外功不变，有用功增加，有用功在总功中所占的比例增加，机械效率增加，故D正确．
3、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
4、A
【解析】
A．在小球向下运动过程中，受竖直向上的弹簧的弹力，竖直向下的重力．开始时，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当弹力与重力相等时，两力是一对平衡力，合力为零．小球再向下运动，弹力大于重力，合力向上，小球速度减小．由此可见，当重力G与弹力F是一对平衡力时，小球速度最大，故A正确；
B．由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；
C．小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球的机械能转化为弹簧的弹性势能，所以小球的机械能变小，故C错误；
D．小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故D错误．
5、D
【解析】
A．S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；
BCD．闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确；
故应选D．
6、D
【解析】
A．滑行时，a鞋相对于地面向右运动，故冰对a鞋的摩擦力向左，A错误；
B．蹬冰时，b鞋相对于地面向左运动，故冰对b鞋的摩擦力向右，B错误；
C．若a鞋底是橡胶，根据题意可知，橡胶底的鞋所受摩擦力大，会滑得更近，故C错误；
D．a鞋底是塑料，根据题意可知，塑料底的鞋所受摩擦力小，会滑得更远，故D正确．
故选D．
7、B
【解析】
A、自行车脚蹬上有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
B、轴承中装有滚珠，是用滚动代替滑动，减小摩擦力．符合题意．
C、汽车轮胎上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
D、自行车的车把上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
故选B．

二、填空题（本大题7小题，共21分）
8、3.80 3.6
【解析】
（1）由图知：1cm之间有10个小格，所以1个小格代表的是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左端与6.00cm对齐，右端与9.80cm对齐，所以物体的长度为L=9.80cm-6.00cm=3.80cm；
（2）“千年古城第一隧”的瘦西湖隧道全长3.6km、限速60km/h；由v=可得，在遵守交通规则的前提下，这段路程他们至少用时：t===0.06h=3.6min．
9、并联 各个电脑能独立工作
【解析】
路由器由于各接口接上不同的网络设备时，都能各自独立的工作，所以说它们之间是并联的关系．
【考点定位】
电路的连接方式
10、L2 L1
【解析】
由两灯泡的铭牌可知，两灯泡的额定电压相等，且灯泡L1的额定功率小于灯泡L2的额定功率，
根据，L1灯泡的电阻大于灯泡L2的电阻，
（1）若将它们并联接入8V的电路中时，两灯泡两端的电压相等，两灯均在额定电压下工作，实际功率等于额电功率，灯泡L1的实际功率小于灯泡L2的实际功率，所以此时灯泡L2比较亮；
（2）若将它们串联接入8V电路中时，通过两灯泡的电流相等，
根据，L1的电阻大于L2的电阻，则L1的实际功率大于L2的实际功率，灯泡的亮暗取决于实际功率的大小，所以灯泡L1较亮．
11、BD 断路
【解析】
要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常，测量零线不发光，说明零线也正常．
【详解】
如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象．
12、ad 热传递
【解析】
中间厚边缘薄的透镜叫凸透镜，凸透镜对光线有会聚作用；中间薄边缘厚的透镜叫凹透镜，凹透镜对光线有发散作用，由图可知a、d是凸透镜，对阳光有会聚作用；改变物体内能的方法有做功和热传递，在阳光照射下，湖面水温升高，这是通过热传递的方式改变内能的；5千克水温度升高2℃吸收的热量Q吸=cm△t=4.2×103J/(kg·℃)×5kg×2℃=4.2×104J。
13、空气柱 高 乙
【解析】
当对着管口吹气时，管内的空气柱振动就会发出声音；管的长短不同时，管内空气柱的长短不同，振动时的频率就不同，所以发出声音的音调就不同，从长管到短管，空气柱的振动加快（即频率增大），声音的音调变高；由图可知，甲的振幅小于乙的振幅，所以响度大的是乙。
14、50 减小
【解析】
（1）物体的重力为阻力，杠杆在水平位置保持平衡时，BC为阻力臂，BA为动力臂，根据杠杆的平衡条件F1l1＝F2l2求出拉力的大小；（2）利用杠杆平衡条件分析拉力F的大小变化情况．
【详解】
由图可知，F2＝G,杠杆在水平位置保持平衡，由F1l1＝F2l2可得，拉力的大小：F1＝F2＝G＝×100N＝50N．若将A端缓慢向上提升一小段距离，则阻力臂l2将变小，阻力不变，即F2l2变小，因为拉力方向始终垂直于杠杆，所以动力臂不变，根据F1l1＝F2l2可知F1变小，即拉力F减小．

三、作图题（共7分）
15、
【解析】
从图中可以看出，OB的长度大于OA的长度，则最长的力臂为OB，因此最小力F的作用点在B点，过在B点作垂直于0B的向上的力，即为最小力F的示意图．如图所示：

16、
【解析】
试题分析：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如上图所示．
【考点定位】力的示意图
17、
【解析】
灯泡接法：火线进入开关，这样断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；
三孔插座的接法：；左孔接零线、右孔接火线、中间的孔接地线，如图所示：
．

四、实验题（本大题共5小题，共20分）
18、水平 便于读出力臂 0.15 F2l2+ F1l1
【解析】
（1）为了便于从杠杆上直接读取力臂，在进行实验时应该使杠杆在水平位置静止，这样做的目的是便于测量力臂；
（2）由杠杆平衡条件得：1.5N×0.1m=1N×l2，得：l2=0.15m；
（1）设一个钩码的重力为G，杠杆一个格的长度为l，根据杠杆平衡条件可知，杠杆右侧F1l1+F2l2=2G×l+2G×1l=8Gl；杠杆左侧F1l1=4G×2l=8Gl，故左侧等于右侧，故F1l1= F2l2+ F1l1．
19、乙天平秒表加热时间水升高的温度1.4×106J实验中存在热量的损失，或实验时薯片没有完全燃烧
【解析】
（1）研究不同燃料燃烧放热能力应用不同的燃料，加热相同的流体，因此选乙组器材．
（2）观察甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；仅甲组实验来说，还需要测量加热时间，所用工具是秒表；
（3）甲组实验用相同的加热装置，所以是通过加热时间的多少来反映物质吸收热量的多少，
因此秒表用在甲装置中；
乙组燃料放出热量的多少不易直接测量，所以是通过水温升高的度数或水温的变化来反映燃料放出热量的多少．
（4）质量为：，整盒薯片能提供的热量为：
，
用试验中测得的薯片的热值计算出整盒薯片能提供的热量小于包装盒上注明的能量，原因可能是实验中有部分热量直接散发到了空气中，所以存在热量的损失，另外实验时薯片可能没有完全燃烧．
“不同物质吸热升温的现象”和“不同燃料燃烧的放热能力”两实验都用到了控制变量法和转换法，两种方法都是初中物理常用的研究方法，注意理解体会．
20、右 57.8g 2.89×101， 偏小 1.6N， 用弹簧测力计测小石块浸没在水中（未接触烧杯底）的示数F
【解析】
b．如图指针偏左，横梁右端上翘，平衡螺母向上翘的右端移动，使天平平衡．
c．金属块的质量：m＝50g+5g+2.8g＝57.8g．
④金属块的密度：ρ＝＝＝2.89g/cm1＝2.89×101kg/m1．
读取液体时俯视，体积偏大，根据ρ＝知，密度偏小；
（2）由图丁可知，小石块的重力G＝1.6N；
②将挂好的石块浸没在烧杯的水里（未接触烧杯底），测得弹簧测力计的拉力为F；
③石块受到水的浮力：F浮＝G﹣F，
根据F浮＝ρ水gV排得，石块的体积：V＝V排＝＝，
石块密度为：ρ＝＝＝ρ水．
21、上 10 成虚像 B
【解析】
（1）为使像能够成在光屏的中央，应调节烛焰、凸透镜、光屏的中心大致在同一高度处，由图知，蜡烛位置偏低，应向上调节；
（2）由凸透镜成像规律可知，在光屏上得到一个等大清晰的像时u＝v＝2f，结合图象可发现u＝v＝2f＝20cm＝2f，所以f＝10cm；
（3）u＝5cm＜f时，成虚像，无法用光屏承接；
（4）窗外远处彩灯，故u＞2f，成倒立缩小的实像，此时f＜v＜2f；故选B；
22、30 大于
【解析】
（1）由图（2）知道，温度计的分度值为1℃，所以，温度计的示数是30℃．
（2）甲和液体乙的初温、质量相同，加热时间均相同，由转换法知道，吸收的热量相同，又因为液体甲的比热容为c甲，液体乙的比热容为c乙，且二者的关系是：c甲＞c乙，所以，由Q=cm（t﹣t0）知道，t＝t0+，即液体乙的最终温度大于液体甲的最终温度．

五、计算题（本大题共2小题，共13分）
23、（1）5×103kg（2）20%
【解析】
（1）由 知道，水平冰面能承受的最压力是：F大＝p大S＝1×104Pa×5m2＝5×104N；
在水平面上压力等于重力，即G＝F；
木箱的质量不计，由G＝mg知道，木箱内可装货物的最大质量是： ＝5×103kg；
（2）由 知道，木箱受到的牵引力是： ＝900N；
牵引力做的功是：W＝Fs＝900N×10×103m＝9×106J，
柴油完全燃烧放出的热量是：Q放＝mq＝1kg×4.5×107J/kg＝4.5×107J；
柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率是： ＝20%。
24、5000W 10％ 越小 13 增大R2或减小电源电压
【解析】
（1）他乘电梯从1楼匀速升到21楼时，上升的高度：
h=（21-1）×3m=60m，因动滑轮和细绳的重力以及摩擦力均忽略不计，克服小明重力和轿厢重力做的功为总功，所以，拉力F做的总功：
W总=（G+G轿厢）h=（500N+4500N）×60m=3×105J，
拉力F的功率：
（2）动滑轮A提升小明时做的有用功：
W有=Gh=500N×60m=3×104J，
动滑轮A提升小明的机械效率：
（3）①电梯承载的人越多，电阻式压力传感器R1受到的压力越大，由丙图可知，电阻越小，电路中的总电阻越小，由可知，电路中电流越大，当电流达到0.02A时，衔铁被吸下，电铃发出警报声；
②当电流达到0.02A时，电路的总电阻：
因串联电路中总电阻等于各分电阻之和，
所以，此时压力传感器的电阻值：
R1=R-R2=400Ω-100Ω=300Ω，
由图丙可知，此时的最大压力为8000N，
电梯承载的人数=（人），即13人．
③在安全的前提下，只要电流小于0.02A, 电铃就不会发出警报声，此时就可以增大该电梯的载重量；所以可以增大电路的总电阻或者减小电源电压，从而达到减小电路电流的目的，增大该电梯的载重量．

六、综合能力题（本大题共3小题，共18分）
25、（1）1100Ω；（1）①33W；②3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
【解析】
（1）由图可知，S1、S1都闭合时，电路中只有电阻R1；
只有S1闭合，S1断开时，R1、R1串联，根据串联电阻大于其中任一电阻，
由可知，S1、S1都闭合时，功率较大，由表中数据可知，此时功率P1＝44W，
则；
只有S1闭合，S1断开时，R1、R1串联，由可得：,
R1＝R总﹣R1＝1100Ω﹣1100Ω＝1100Ω；
（1）①该用户接收装置获得能量并转化为电能，即W＝Pt＝Q，
即P实t＝cm△t，
，
②该人造太阳的功率至少为P，工作时间为t，则人造太阳的能量至少为Pt，其能量以该点为中心向四周传播，半径为r的球其表面积为4πr1，故每平方米获能的能量：，面积为S获得的能量为：…………….①
故1m1获得的能量：。
不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%，
η＝........................②
将①代入②有： ，,
该人造太阳的功率至少为：；
（3）由①式知，，
利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，r要小一些，即在安装人造太阳时应该适当的靠近地球一些靠近。
答：（1）R1的阻值为1100Ω；（1）①该加热器的实际功率为33W；②该人造太阳的功率至少为3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
26、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
27、20 5 5
【解析】
固体能大小不变的传递压力作用，压力F通过物体对墙有个F大小的压力作用，压力为20N，方向垂直墙面向右，故其示意图如图所示：

物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N.物体匀速直线下滑时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N. 方向竖直向上，故该摩擦力的示意图如图所示：
静止的物体和匀速直线运动的物体受到平衡力的作用．固体能大小不变的传递压力，物体受到20N的压力作用，墙也受到20N的压力作用．物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．物体匀速下滑时，进行匀速直线运动，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．
