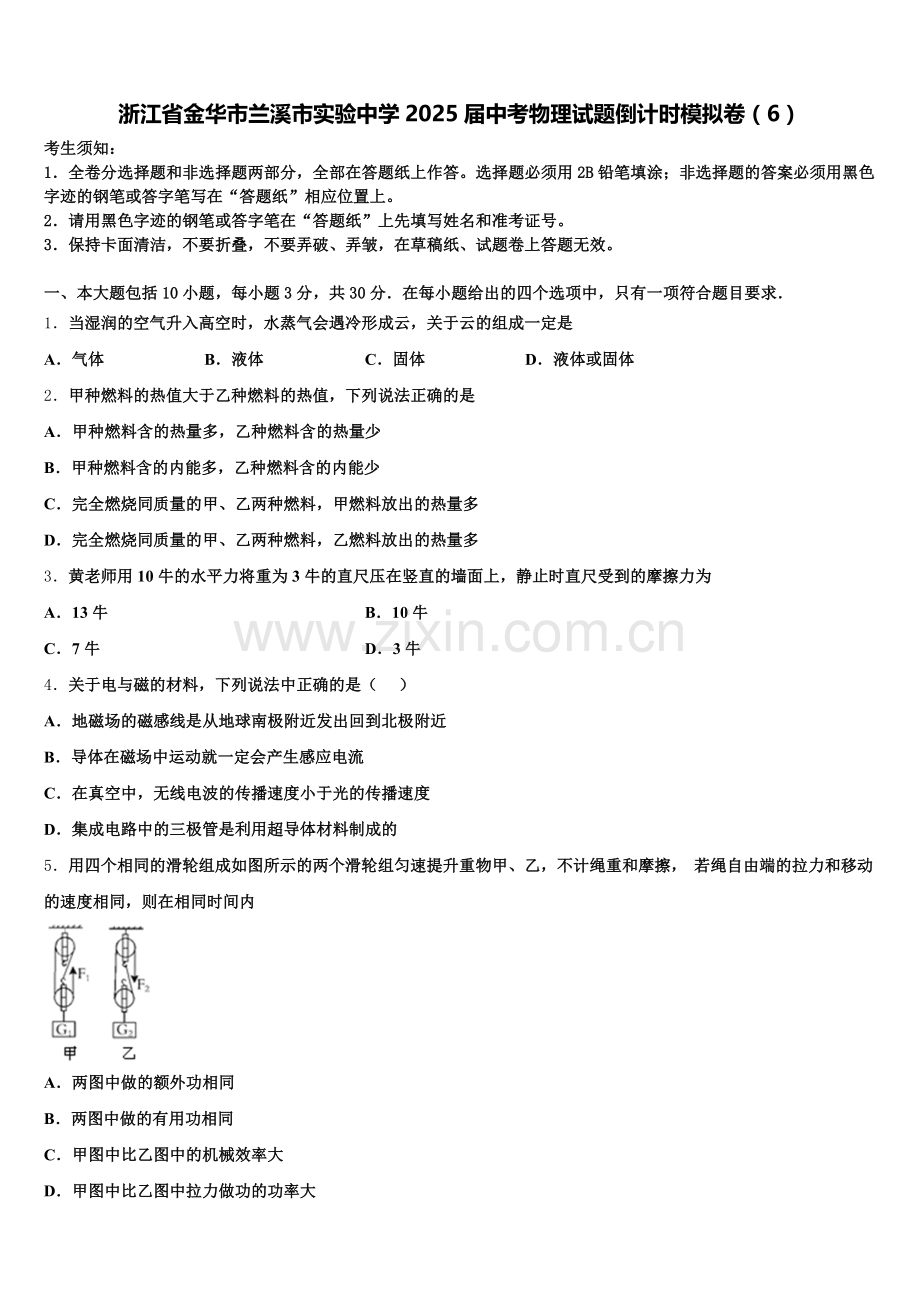

浙江省金华市兰溪市实验中学2025届中考物理试题倒计时模拟卷（6）
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．当湿润的空气升入高空时，水蒸气会遇冷形成云，关于云的组成一定是
A．气体 B．液体 C．固体 D．液体或固体
2．甲种燃料的热值大于乙种燃料的热值，下列说法正确的是
A．甲种燃料含的热量多，乙种燃料含的热量少
B．甲种燃料含的内能多，乙种燃料含的内能少
C．完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D．完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多
3．黄老师用10牛的水平力将重为3牛的直尺压在竖直的墙面上，静止时直尺受到的摩擦力为
A．13牛 B．10牛
C．7牛 D．3牛
4．关于电与磁的材料，下列说法中正确的是（ ）
A．地磁场的磁感线是从地球南极附近发出回到北极附近
B．导体在磁场中运动就一定会产生感应电流
C．在真空中，无线电波的传播速度小于光的传播速度
D．集成电路中的三极管是利用超导体材料制成的
5．用四个相同的滑轮组成如图所示的两个滑轮组匀速提升重物甲、乙，不计绳重和摩擦， 若绳自由端的拉力和移动的速度相同，则在相同时间内

A．两图中做的额外功相同
B．两图中做的有用功相同
C．甲图中比乙图中的机械效率大
D．甲图中比乙图中拉力做功的功率大

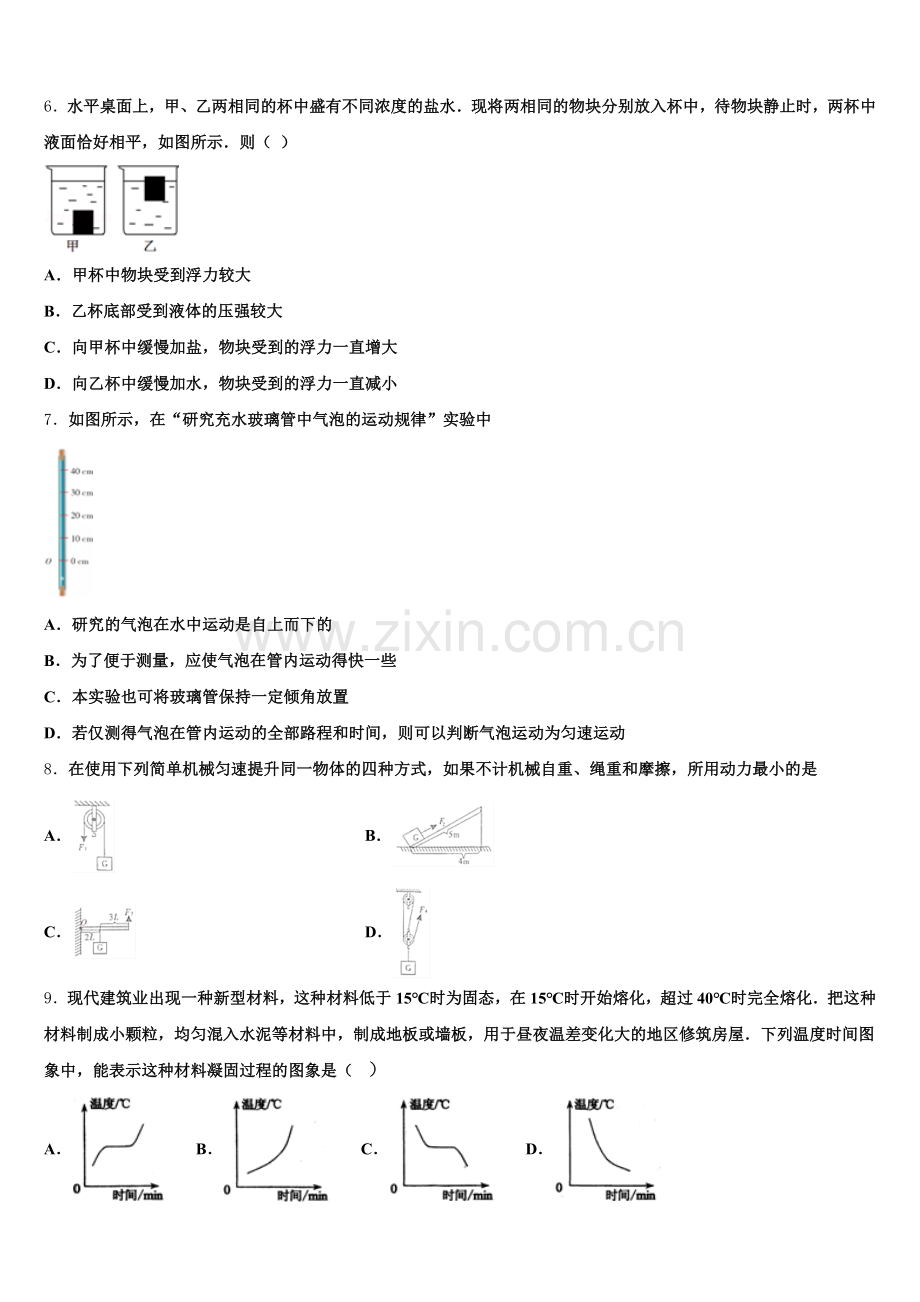

6．水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水．现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示．则（ ）

A．甲杯中物块受到浮力较大
B．乙杯底部受到液体的压强较大
C．向甲杯中缓慢加盐，物块受到的浮力一直增大
D．向乙杯中缓慢加水，物块受到的浮力一直减小
7．如图所示，在“研究充水玻璃管中气泡的运动规律”实验中

A．研究的气泡在水中运动是自上而下的
B．为了便于测量，应使气泡在管内运动得快一些
C．本实验也可将玻璃管保持一定倾角放置
D．若仅测得气泡在管内运动的全部路程和时间，则可以判断气泡运动为匀速运动
8．在使用下列简单机械匀速提升同一物体的四种方式，如果不计机械自重、绳重和摩擦，所用动力最小的是
A． B．
C． D．
9．现代建筑业出现一种新型材料，这种材料低于15℃时为固态，在15℃时开始熔化，超过40℃时完全熔化．把这种材料制成小颗粒，均匀混入水泥等材料中，制成地板或墙板，用于昼夜温差变化大的地区修筑房屋．下列温度时间图象中，能表示这种材料凝固过程的图象是（ ）
A． B． C． D．
10．如图，用弹簧测力计称得盛满水的溢水杯总重为6.0N。将一鹅卵石用细线系好后测得其重力为1.4N，将这一鹅卵石没入溢水杯后测力计的示数为0.9N，若将溢出水后的溢水杯和浸没没在水中的鹅卵石一起挂在弹簧测力计上，静止时弹簧测力计的示数为F（ρ水=1.0×103kg/m3，取g=10N/kg）：则下列说法正确的是

A．丙图中溢水杯溢到小桶中的水的质量为50g
B．丙图中，浸没在水中的鹅卵石所受浮力为2.3N
C．丁图中，弹簧测力计的示数F应为7.4N
D．鹅卵石的密度为1.56g/cm3
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．

12．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧，折射角的大小是_____，此过程中还有部分发生了反射，反射角的大小是_____．

13．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是_________；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了___________的缘故.

14．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为_____（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与_____（选填“a”或“b”）触点接触．已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝_____．

15．物体体积为0.5×10﹣3米3浸没水中后浮力为___牛，若物体重力为10牛，则物体受到的合力为_____牛，方向为_____．
16．用5N的水平拉力拉者重l0N的长方体木块在水平桌面上做匀速直线运动，木块受到桌面的摩擦力是_______N．将木块的三分之一切下后叠放在一起（不考虑质量损失），并拉着木块在同一桌面上做匀速直线运动，木块受到桌面的摩擦力_______（选填“增大”、“减小”、“不变”）．
17．放在水平桌面上的物理课本重为3N，现用1N的水平拉力，在水平面内沿直线匀速拉动课本0.5m．则课本的重力做功______J，水平拉力做功______J．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示是小李将一根均匀木棒提起的瞬间．请画出本棒所受重力的示意图及动力F的力臂L．
（___）

19．物理学中，力可以用带箭头的线段来表示，线段是按一定比例（标度）画出的，其长短表示力的大小，箭头指向表示力的方向，线段的起点通常表示力的作用点，此即为力的图示．如图所示，物体在水平方向上受到水平拉力F和地面摩擦力f的作用（不计空气阻力），向右做加速直线运动．已知在水平方向上该物体所受的合力大小为，请按照图中摩擦力f的图示，用相同的比例（标度）在图中画出拉力F的图示．
（_____________）

20．为了模拟研究汽车超载和超速带来的安全隐患，小勇同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mC，hA＝hC＞hB），推动小木块运动一段距离后停止，请你根据生活经验和所学的物理探究方法，回答：

①用来研究超载安全隐患时，我们应选择_____两个图所示实验进行比较。
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，设碰撞前一瞬间小球的动能为E，小球推动木块所做的功为W，则E_____W（“＜”、“＞”或”＝”）。
21．在做“探究凸透镜成像的规律”的实验中
小莉将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是_____cm．小莉同学做实验时，发现烛焰在光屏上的像如图甲所示，若要使烛焰在光屏中心成像，只调节透镜，应将透镜向_____（上/下）调节．若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在光屏上得到倒立、_____、清晰的实像，_____（照相机/幻灯机/放大镜）就是应用这一原理制成的．当烛焰通过凸透镜在光屏上成一实像时，如果凸透镜被某同学用纸片挡住一半，则光屏上所成的像将_____（完整/不完整），像的明暗将_____（变亮/变暗/不变）．小明提出用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用实验装置如图乙所示，同学们对小明使用的实验装置进行如下评价，其中错误的是_____．
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距．
22．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．

制定计划与设计实验
（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．
（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；
进行实验与收集证据
（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；
评估交流
（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．
（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：
座椅垫处于“低温”时，电路中的电流是多少？座椅垫处于“高温”挡时，5min产生热量是多少焦耳？加热片R1的阻值是多少？
24．如图所示为某国产汽车厂家研制的一种新型薄膜太阳能动力汽车。按照设计，其外壳的总体积为0.02m3，为减轻车体自身的质量，外壳采用一种硬度相当于钢铁2﹣5倍的聚丙烯塑料。求：

（1）该车的整车质量为300kg，车轮与地面的接触总面积为0.05m2，则它静止在水平地面上时，对地面的压强是多少？（g取10N/kg）
（2）该车在水平路面上匀速行驶3km，用时10min，此过程中受到的平均阻力200N，则牵引力做功的功率是多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
水蒸气上升的过程中，空气的温度变低，导致水蒸气放热液化形成小水滴，若空气的温度很低，水蒸气会放热凝华形成小冰晶；小水滴和小冰晶分别是液体和固体，被上升的气流顶起，从而形成人看见的云，故D正确，ABC错误。
2、C
【解析】
A．热值是燃料的一种特性，1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值．没有热传递，不能说物体含有多少热量，热量是一个过程量，是热传递过程中内能转移的多少，故A错误．
B．内能的大小和物体的质量、温度有关，与燃料的热值无关，故B错误．
C．由Q=qm，甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确为答案．
D．完全燃烧同质量的甲、乙两种燃料，甲的热值大，甲燃料放出的热量多，故D错误．
3、D
【解析】
直尺紧帖在竖直的墙面上静止不动，直尺受到平衡力的作用；在竖直方向上，直尺受到的摩擦力和重力是一对平衡力，所以，直尺受到的摩擦力f=G=3N。
4、A
【解析】
A、地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故A正确；
B、闭合电路中的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故B错误；
C、无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故C错误；
D、集成电路中的三极管是利用半导体材料制成的，故D错误．
5、C
【解析】
图甲中动滑轮绕3段绳，图乙中动滑轮绕2段绳，绳自由端移动的速度相同，根据s=vt可知相同时间内绳自由端移动的距离相同，由s=nh可知h甲=，h乙=，h甲＜h乙，
不计绳重和摩擦，绳自由端的拉力相同，根据F=得到，G甲+G动=3F，G甲=3F- G动，G乙+G动=2F，G乙=2F- G动，所以G甲＞G乙，
额外功：W额甲=G动h甲，W额乙=G动h乙，h甲＜h乙，W额甲＜W额乙，故A错误；
有用功：W有甲= G甲h甲=（3F- G动）=F-，W有乙= G乙h乙=（2F- G动）=F-，W有甲＞W有乙，故B错误；
绳自由端的拉力相同，相同时间内绳自由端移动的距离相同，根据W =Fs得到总功相同， W有甲＞W有乙，根据η=得到η甲＞η乙，故C正确；
总功相同，时间相同，根据P=得到拉力做功的功率相同，故D错误。
6、B
【解析】
A．物体在甲中下沉，受到的浮力小于物体重；在乙中漂浮，物体受到的浮力等于物体重；因此甲杯中物块受到浮力较小，故A错误；
B．物体在甲中下沉，ρ甲＜ρ物，在乙中漂浮，ρ乙＞ρ物，则ρ乙＞ρ甲，两杯中液面恰好相平，由p=ρgh可知，乙杯底部受到液体的压强较大，故B正确；
C．若向甲杯中缓慢加盐，则甲的密度增大，当甲的密度等于物块的密度时，物块悬浮，此时浮力等于其重力，当甲的密度大于物块的密度时，物块漂浮，此时浮力等于其重力，因此向甲杯中缓慢加盐，物块受到的浮力不是一直增大，故C错误；
D．在乙杯中漂浮时，物体受到的浮力等于物体重；向乙杯中缓慢加水，盐水的密度不断减小，物体排开水的体积不断增多，当盐水密度等于物体密度时，物体悬浮，物体受到的浮力仍等于物体重力；当盐水密度小于物体密度时，物体下沉，物体受到的浮力小于物体重；物体沉入水底后，盐水密度继续减小，物体排开盐水的重力继续减小，物体受到的浮力也继续减小．故物体受到的浮力先不变后减小，故D错误．
7、C
【解析】
试题分析：“研究充水玻璃管中气泡的运动规律”的实验是为匀速直线运动作铺垫的，通过调节玻璃管中气泡的大小，使气泡在玻璃中近似的做匀速直线运动，但要判断物体做的是匀速直线运动，必须要测出不同阶段的速度进行比较，如果运动过程中运动方向和速度大小不变，则此运动为匀速直线运动．气泡在水中受到浮力，开始时气泡在玻璃管顶端，迅速倒置，气泡会玻璃管的下面上升．由于玻璃管的长度有限，气泡运动时间较短，要减小实验中的误差，让气泡运动的慢一些，可以利用煤油代替水．也可以把玻璃管斜放，使气泡运动的稍慢一些，便于测量．
考点：物体的路程与时间关系
8、D
【解析】
不计机械自重、绳重和摩擦，即在理想状况下：
A、图示是一个定滑轮，拉力F1=G；
B、根据勾股定理知h==3m，图中为斜面，不计摩擦，F2×5m＝G×3m，得到F2＝0.6G；
C、由图可知，由杠杆平衡条件可得：F3×L2＝G×LG，拉力F3=G×==0.4G；
D、由图示可知，滑轮组承重绳子的有效股数为3，拉力F4=G≈0.3G；
因此最小拉力是F4。
9、D
【解析】由于墙内混入非晶体材料，所以它在凝固的过程中，不会有固定的凝固点，它的温度会持续下降．A是晶体熔化图象，B是非晶体熔化图象，C是晶体凝固图象，D是非晶体凝固图象．
故选D．
10、A
【解析】
A.B.由图可知，丙图中鹅卵石受到的浮力：F浮=G石-F拉=1.4N-0.9N=0.5N；根据阿基米德原理可得，溢水杯溢到小桶中的水的重力为G排=F浮=0.5N，则溢到小桶中的水的质量为m排===0.05kg=50g。故A正确，B错误。
C．丁图中，弹簧测力计的示数F为F=G总-G排=（6.0N+1.4N）-0.5N=6.9N。故C错误。
D．因鹅卵石浸没在水中，则鹅卵石的体积为V石=V排===5×10-5m3。鹅卵石质量为m石===0.14kg。则鹅卵石的密度为ρ石===2.8×103kg/m3=2.8g/cm3。故D错误。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、BD 断路
【解析】
要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常，测量零线不发光，说明零线也正常．
【详解】
如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象．
12、左 35o 60o
【解析】
不论是光的反射还是光的折射，法线与界面都是垂直的，从图中可以看出折射角是小于入射角的，所以光是从空气射向玻璃的，所以界面的左侧是空气，折射角等于90o-55o=35o，入射角为90o-30o=60o，所以反射角大小是60o．
13、单车 压强
【解析】
试题分析：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．
【考点定位】减小压强的方法及其应用；参照物及其选择
14、S a 1：3
【解析】
由图知控制电路中的电流是从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁下端为N极，上端为S极；由电路图可知，衔铁接b触点位置时，只有电阻R1接入电路，此时电路中电阻最小，电源电压U一定，由 可知，此时电路的功率最大，饮水机处于加热状态；当衔铁接a触点位置时，R1、R2串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态；已知R1：R2＝1：2，若加热和保温产生相等的热量，即Q1＝Q2，由Q＝W＝可得，所需时间之比：.
15、5 5 竖直向下
【解析】
因为浸没，则所受浮力大小为：
，
浮力方向竖直向上；物体在液体中只受浮力和重力作用，由于两个力在同一直线上，，则其合力为：
，
方向是竖直向下．
16、5 不变．
【解析】
试题分析：木块在水平桌面上做匀速直线运动时，水平方向上受到拉力和滑动摩擦力作用，滑动摩擦力和拉力是一对平衡力，拉力是5N，所以滑动摩擦力大小为5N；将木块的三分之一切下后叠放在一起（不考虑质量损失），此时压力大小和接触面粗糙程度不变，则滑动摩擦力大小保持5N不变．故答案为5；不变．
【考点定位】二力平衡条件的应用
17、0 0.5
【解析】
试题分析：：①重为3N的物理课本，在水平面上匀速拉动0.5m，虽然有力，也有距离，距离不是在重力的方向上通过的距离，所以没做功．
②课本水平拉力为1N，并在水平面上匀速前进0.5m，具备做功的两个条件，所以拉力做了功，
∴W=Fs=1N×0.5m=0.5J，
考点：功的计算

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
掌握力的示意图的画法，注意重力的方向是竖直向下的．
【详解】
均匀木棒的重心在其中点，方向竖直向下；反向延长力F的作用线，由支点O向F的作用线引垂线，垂线段的长度即为F的力臂L，如图所示：

19、
【解析】
由于物体向右加速运动，故合外力方向水平向右，大小为2N，图中摩擦力的大小为4N，方向水平向左，物体在水平方向上受到水平拉力F和地面摩擦力f的作用，根据力的合成得到F合=F-f=2N，拉力F=F合+f=2N+4N=6N，拉力的方向水平向右，按照题目所给的标度，从物体的重心沿水平向右画出拉力的图示，如图所示：

20、甲、丙（或A、C） ＞
【解析】
①要模拟研究汽车超载带来的安全隐患，应控制小球到达水平面的速度相同，而质量不同，因此应该选择甲、丙（或A、C）两个图所示实验进行比较；
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，这一过程中，小球的机械能有一部分转化为内能，因此碰撞前一瞬间小球的动能E大于小球推动木块所做的功为W.
21、
【解析】
考点：凸透镜成像规律及其探究实验．
分析：（1）当平行光线经过凸透镜后，光线会经过焦点，此时焦点到凸透镜的距离即为焦距；
（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；
（3）物体位于凸透镜1倍焦距和2倍焦距之间时，成倒立、放大的实像，幻灯机和投影仪就是运用这个原理制成的；
（4）凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗．
（5）对本实验的评价，要从小明的实验操作：用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，用同样的白色方格板做成光屏分析；还要从光具座上的刻度尺来分析．
解答：解：（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜1cm处，屏上呈现出最小最亮的光斑，这个光斑就是焦点，光心到焦点的距离就是焦距，即焦距为1cm；
故答案为1．
（2）烛焰在光屏上的像偏高，因为凸透镜成倒立的实像，所以是因为烛焰相对于凸透镜靠下，因此为使像能成在光屏的中央，可以向上移动烛焰或向下移动凸透镜，或向上移动光屏．
故答案为下．
（3）烛焰移至距凸透镜15cm处，烛焰正好位于1倍焦距和2倍焦距之间，因此成倒立、放大的实像，投影仪和幻灯机就是利用这个特点工作的；
故答案为放大；幻灯机．
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，如果凸透镜被某同学用纸片挡住一半，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，还是完整的；由于透镜的一部分被遮住，因此折射出的光线与原来比减少了，故亮度会减弱．
故答案为完整；变暗．
（5）小明在实验中：用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，光源比较稳定；
用同样的白色方格板做成光屏便于比较像与物的大小；
零刻度线刻在光具座标尺的中央，可直接测出物距和像距；
可以根据像与物大小相等时测出像距和物距，此时u=v=2f算出焦距．错误的只有选项D．
故选D．
点评：本题考查的知识点：
①测凸透镜焦距的方法：让凸透镜正对太阳光，在另一侧调出最小最亮的光斑，光斑到凸透镜的距离等于凸透镜的焦距；
②在做凸透镜成像实验时，必须将烛焰、凸透镜和光屏的中心调到同一高度；
③光屏承接不到像的原因：烛焰、凸透镜和光屏的中心不在同一高度上；蜡烛在凸透镜的一倍焦距之内；蜡烛放在了在焦点上；蜡烛在焦点外侧贴近焦点的位置；
④凸透镜成实像时，像与物关于主光轴上下左右互换．
22、铁块 减小摩擦 线圈匝数 电流大小 增大 减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．
【解析】
（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；
（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；
②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；
（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；
（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；
（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
24、（1）6×104Pa；（2）1000W。
【解析】
（1）汽车静止在水平地面上时，对地面的压力：F＝G＝mg＝300kg×10N/kg＝3000N，
汽车对水平地面的压强：
（2）因为汽车匀速行驶，汽车受到的牵引力和阻力是一对平衡力，大小相等，
所以受到的牵引力：F′＝f＝200N，
牵引力做的功：W＝F′s＝200N×3000m＝6×105J，
时间t＝10min＝600s，
则牵引力做功的功率：。
答：（1）汽车静止在水平地面上时，对地面的压强是6×104Pa；
（2）牵引力做功的功率是1000W。
