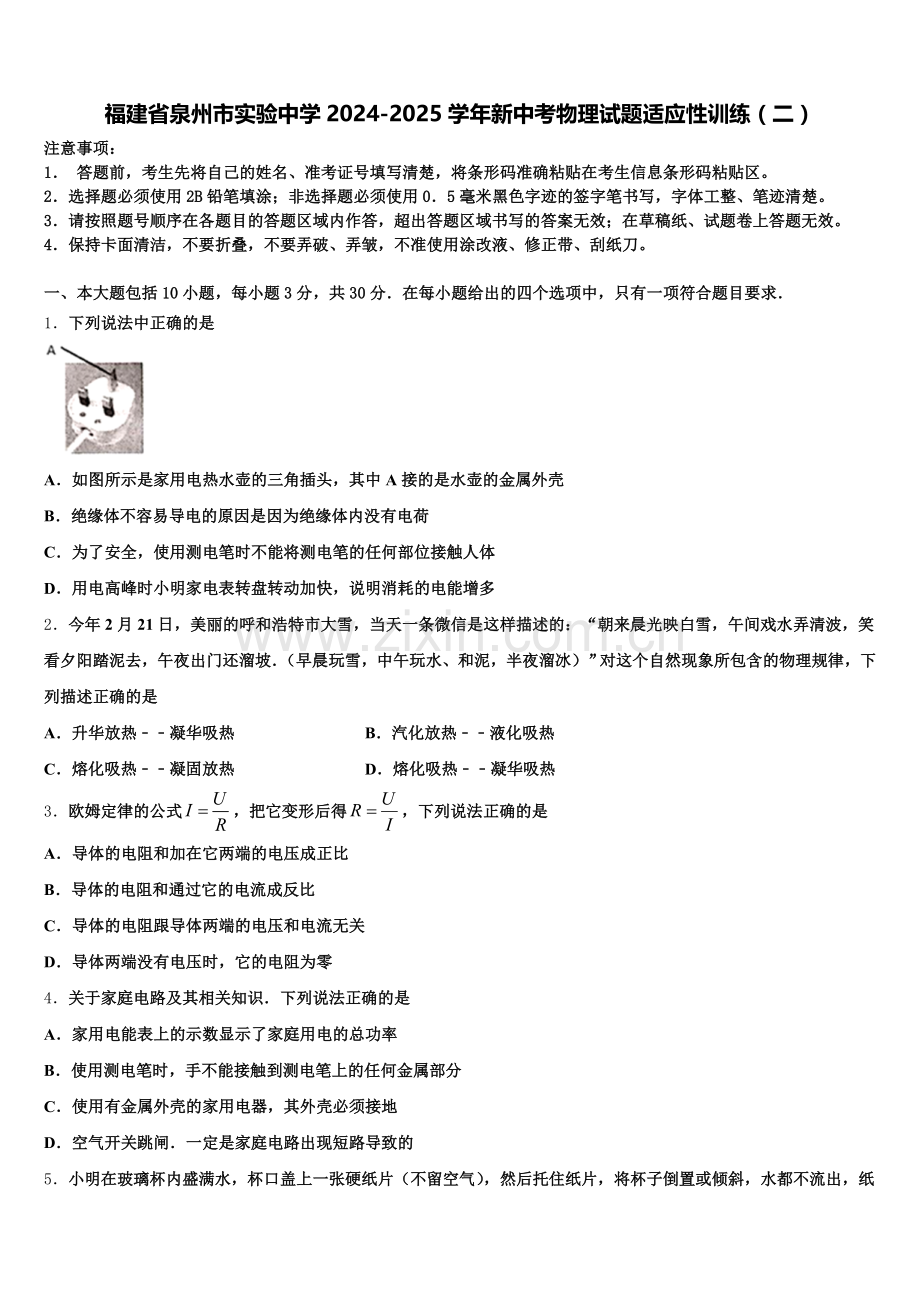

福建省泉州市实验中学2024-2025学年新中考物理试题适应性训练（二）
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列说法中正确的是

A．如图所示是家用电热水壶的三角插头，其中A接的是水壶的金属外壳
B．绝缘体不容易导电的原因是因为绝缘体内没有电荷
C．为了安全，使用测电笔时不能将测电笔的任何部位接触人体
D．用电高峰时小明家电表转盘转动加快，说明消耗的电能增多
2．今年2月21日，美丽的呼和浩特市大雪，当天一条微信是这样描述的：“朝来晨光映白雪，午间戏水弄清波，笑看夕阳踏泥去，午夜出门还溜坡．（早晨玩雪，中午玩水、和泥，半夜溜冰）”对这个自然现象所包含的物理规律，下列描述正确的是
A．升华放热﹣﹣凝华吸热 B．汽化放热﹣﹣液化吸热
C．熔化吸热﹣﹣凝固放热 D．熔化吸热﹣﹣凝华吸热
3．欧姆定律的公式，把它变形后得，下列说法正确的是
A．导体的电阻和加在它两端的电压成正比
B．导体的电阻和通过它的电流成反比
C．导体的电阻跟导体两端的电压和电流无关
D．导体两端没有电压时，它的电阻为零
4．关于家庭电路及其相关知识．下列说法正确的是
A．家用电能表上的示数显示了家庭用电的总功率
B．使用测电笔时，手不能接触到测电笔上的任何金属部分
C．使用有金属外壳的家用电器，其外壳必须接地
D．空气开关跳闸．一定是家庭电路出现短路导致的

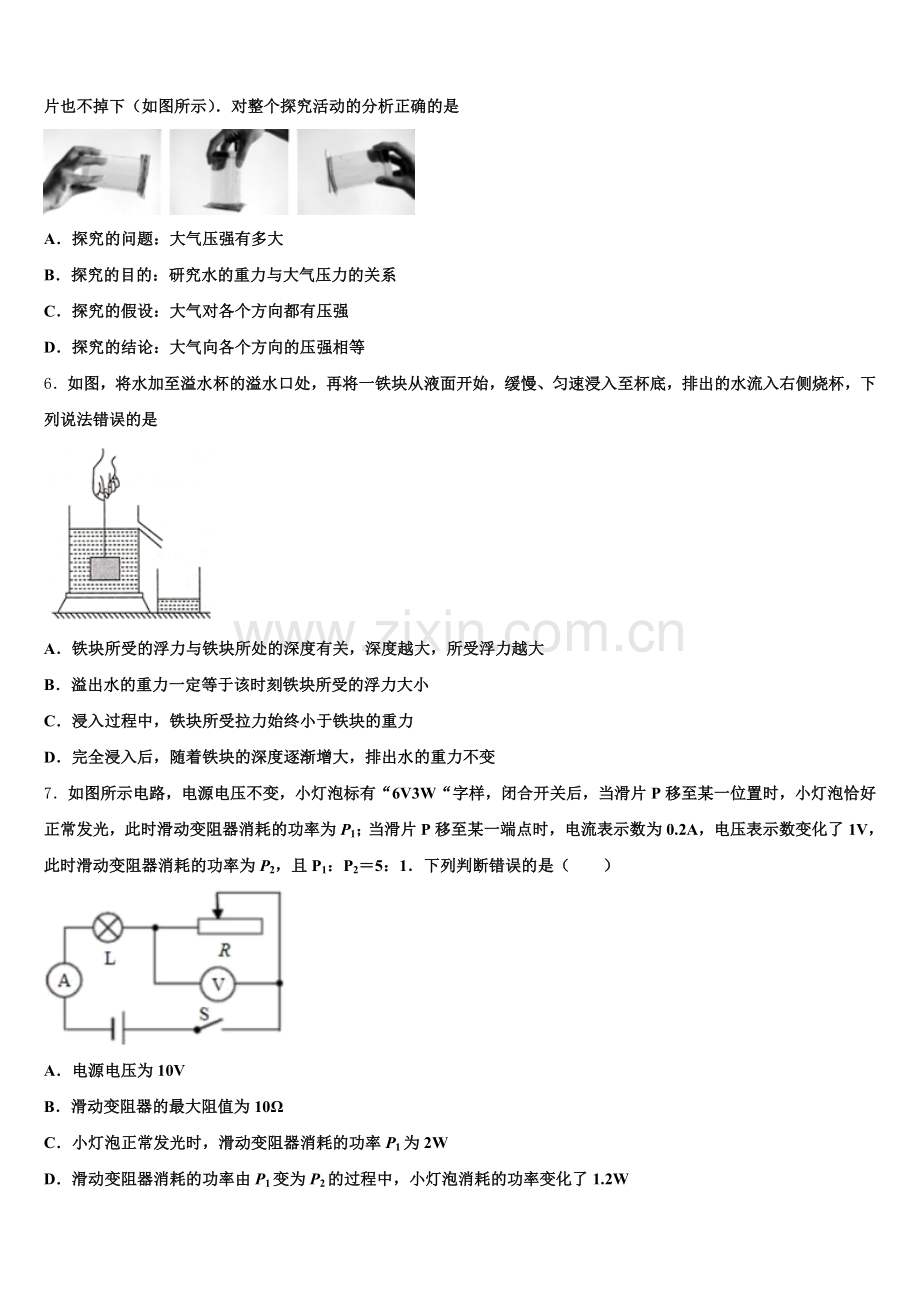

5．小明在玻璃杯内盛满水，杯口盖上一张硬纸片（不留空气），然后托住纸片，将杯子倒置或倾斜，水都不流出，纸片也不掉下（如图所示）．对整个探究活动的分析正确的是

A．探究的问题：大气压强有多大
B．探究的目的：研究水的重力与大气压力的关系
C．探究的假设：大气对各个方向都有压强
D．探究的结论：大气向各个方向的压强相等
6．如图，将水加至溢水杯的溢水口处，再将一铁块从液面开始，缓慢、匀速浸入至杯底，排出的水流入右侧烧杯，下列说法错误的是

A．铁块所受的浮力与铁块所处的深度有关，深度越大，所受浮力越大
B．溢出水的重力一定等于该时刻铁块所受的浮力大小
C．浸入过程中，铁块所受拉力始终小于铁块的重力
D．完全浸入后，随着铁块的深度逐渐增大，排出水的重力不变
7．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了1V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：1．下列判断错误的是（　　）

A．电源电压为10V
B．滑动变阻器的最大阻值为10Ω
C．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.2W
8．下列物态变化过程中，需要吸收热量的是（ ）
A．湖水结成冰 B．樟脑丸变小 C．露珠的形成 D．雾凇的形成
9．把体积为2×10﹣3m3、重为12N的物块放入水中，当它静止时所处的状态及受到的浮力大小分别为（g取10N/kg）（ ）
A．漂浮，F浮=20N B．漂浮，F浮=12N
C．沉底，F浮=20N D．沉底，F浮=12N
10．人直接用F1的拉力匀速提升重物，所做的功是W1；若人使用某机械匀速提升该重物到同一高度则人的拉力为F2，所做的功是W2（ ）
A．F1一定大于F2 B．F1一定小于F2
C．W2一定大于W1 D．只有F2大于F1，W2才大于W1
二、填空题（本大题包括7小题，每小题2分，共14分）
11．将质量为25kg，棱长为10cm的均匀正方体木块放在1m2水平桌面的中央，该木块对桌面的压强为__________Pa；如果将它切成完全相同的八个小正方体，取其中一个放在原桌面上，则这个小木块对桌面的压强与原来大木块对桌面的压强之比为__________.（g取10N/kg）
12．如图甲所示，平行于主轴的光线经过凸透镜折射后会聚在主轴的F点上，由图可知，此透镜的焦距为_____cm；如图乙所示，当把烛焰放在此凸透镜左侧20cm处时，移动凸透镜右侧的光屏，可在光屏上看到一个_____、放大的像．（选填“正立”或“倒立”）这一实验现象可以说明_____的成像特点．（选填“照相机”“幻灯机”或“放大镜”）

13．如图所示，美仑美央的庐山雾淞，它是一种_________现象，与这种现象的吸放热情况相同的还有液化和_________（均填物态变化名称）。

14．如图所示为测量________的仪表，其示数如图所示为__________．

15．小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中，动圈式话筒是利用_____原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带_____信息的变化电流；方向变化的电流使线圈产生_____不断变化的磁场并与永磁体相互作用，线圈不断的来回振动带动纸盘振动发出声音．

16．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．

17．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜而上不同的高度由静止滚下，撞到同一木块上．实验中，通过观察_______来判断钢球动能的大小；本实验用到的科学研究方法是_______ (说出一种即可)．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中，标出通电螺线管的N极和A点的磁感线方向。
（_____）

19．如图是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在示意图中画出阻力臂l2（图中阻力F2已标出），并画出施加在A点的最小动力F1．
（_____）

20．小华兴趣小组再探有关杠杆平衡的问题

(1)如a图所示，实验前应将___________向__________调节，使杠杆水平平衡．
(2)杠杆水平平衡后，在左右两侧各挂如图b所示的钩码后，杠杆的_______端下降，要使杠杆重新在水平位置平衡，如果不改变钩码总数和悬挂点位置，只需将_________即可．
(3)如图c所示，小华在A点施加一个始终水平向右的拉力F，缓缓将杠杆拉至图示位置，此过程中拉力F______(选填“变大”“不变”或“变小”)．小华继续实验，却发现无论用多大的力都不能将杠杆拉至水平位置平衡．你认为原因是__________．
21．小明利用天平、烧杯、量筒等器材测量橙汁的密度；
用调节好的天平测量质量的过程中，发现指针偏转如图甲所示，为了使天平在水平位置平衡，应_________．下列实验步骤合理的顺序是______（用字母表示）．
A．计算橙汁的密度
B．用天平测出空烧杯的质量为104.8g
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量为m
D．调节天平平衡
E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积为50mL测量橙汁和烧杯总质量时，砝码和游码的位置如图乙所示，则总质量m=___g，橙汁的密度为__kg/m1．小华在本实验中不用量筒，只添加一个完全相同的烧杯和适量的水，也完成了该实验，实验步骤如下：
a.用已调好的天平测出空烧杯的质量，记为m0；
b.向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；
c.向另一个相同的烧杯中倒入与橙汁等深度的水（如图丙），用天平测出水和烧杯的总质量，记为m2；
d.计算出橙汁的密度ρ橙汁=________（水的密度用ρ水表示）．
22．在探究“凸透镜成像规律”的实验中．
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，则该凸透镜的焦距近似为_____cm．

（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的_____上．
（3）如图甲所示，光屏上呈现清晰的像，此像的性质是倒立_____的实像，这是_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼应按图中_____（选填“A”、“B”或“C”）观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（选填“近视”或“远视”）．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，将边长为5cm的实心正方体木块轻轻放入装满水的溢水杯中，木块静止时，从杯中溢出水的质量为0.1kg（g取10N/kg）。求：木块受到的浮力___；木块的密度___；木块下表面受到水的压强____。

24．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热．如图是某款养生壶及其铭牌，求：

型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1000W
容 量
1.2L
（1）养生壶正常工作时的电阻；
（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间；（c水=4.2×103J/（kg•℃））
（3）用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，通过电能表测得此过程共耗电3.726×105J，此时养生壶两端的电压和通过液晶电视机的电流多大．（设养生壶的电阻和加热效率不变）．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
A、电热水壶既属于大功率用电器，同时也是有金属外壳的用电器，因此，应使用三脚插头，而A脚接地线，接的是水壶的金属外壳，当一旦出现漏电时，电流可通过A脚导入三孔插座的第三孔，再导入大地，防止触电事故的发生，故A正确；
B、绝缘体不容易导电，不是因为绝缘体内没有电荷，而是因为绝缘体内几乎没有能够自由移动的电荷，故B错误；
C、使用试电笔时，手指要接触笔尾金属体，笔尖接触电线，可辨别火线与零线，故C错误；
D、用电高峰时小明家电表转盘转动加快，说明用电器总功率变大，消耗的电能变快；但工作时间未知，由公式W=Pt可知，不能说明消耗的电能增多，故D错误．
2、C
【解析】
微信描述的内容包含了自然现象中不同的物态变化：雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热；雪吸收热量熔化成水；水凝固成冰，凝固放热；因此：
A．升华吸热，凝华放热，故A错误．
B．汽化吸热，液化放热，故B错误．
C．熔化吸热，凝固放热，故C正确，符合题意为答案．
D．熔化吸热，凝华放热，故D错误．
3、C
【解析】
导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过的电流无关；导体两端没有电压时，它的电阻并不为零，故C正确，ABD错误．
4、C
【解析】
A．电能表是用来测量电能的，家用电能表上的示数显示了家庭消耗的总电能，故A错误；
B．测电笔是用来区分火线和零线的，使用时手要与测电笔尾部的金属接触，这样才能正常使用，不要接触前面的金属杆，防止触电，故B错误
C．家用电器的金属外壳应该用导线接地，防止外壳漏电时发生触电事故，故C正确；
D．家庭电路中的空气开关“跳闸”，可能是发生了短路，也可能是电路总功率过大，故D错误．
5、C
【解析】
该实验是探究大气压存在的实验，因此针对该实验可以提出问题为大气压向各个方向有压强吗？假设：大气向各个方向有压强；目的是探究大气压向各个方向是否有压强；结论：大气压向各个方向有压强；因此只有C选项符合要求．
6、A
【解析】
A．铁块完全浸没后，深度增大，排开水的体积不变，根据F浮=ρ液gV排可知铁块受到的浮力不变，铁块所受的浮力与深度无关，故A错误，符合题意；
B．根据阿基米德原理可得铁块所受的浮力大小等于溢出水的重力，故B正确，不符合题意；
C．浸入过程中，排开水的体积变大，浮力变大，由铁块受到的拉力F=G-F浮得到拉力F变小，拉力小于重力，故C正确，不符合题意；
D．完全浸入后，随着铁块的深度逐渐增大，排开水的体积不变，铁块受到的浮力不变，根据阿基米德原理可知排开水的重力不变，故D正确，不符合题意。
7、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P＝UI可得，此时电路中的电流为：I＝IL＝＝＝0.5A，
滑动变阻器消耗的功率为：P1＝（U﹣UL）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了1V即增大了1V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+1V＝U﹣2V，
此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣2V）×0.2A﹣﹣﹣﹣﹣﹣②
已知P1：P2＝5：1﹣﹣﹣﹣③
联立①②③解得，电源电压U＝10V，故A正确；
则滑动变阻器的最大阻值为：R滑大＝＝＝＝10Ω，故B正确；
（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝10V﹣6V＝1V，电流为0.5A，
此时滑动变阻器消耗的功率为：P1＝U滑′I′＝1V×0.5A＝2W，故C正确；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率：PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了1V即增大了1V，由串联电路的电压规律可得，灯泡两端的电压减小了1V，则此时灯泡两端的电压：UL′＝6V﹣1V＝2V，
此时灯泡消耗的电功率：PL′＝UL′I′＝2V×0.2A＝0.1W，
则灯泡消耗的功率变化了：△P＝PL﹣PL′＝3W﹣0.1W＝2.6W，故D错误．
8、B
【解析】
A. 湖水结成冰，是凝固放热过程；
B. 樟脑丸变小，是升华吸热过程；
C. 露珠的形成，是液化放热过程；
D. 雾凇的形成，是凝华放热过程；
故B正确．
点睛：重点是物态过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
9、B
【解析】
由阿基米德原理可知，当物体浸没在水中，受到的浮力：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10﹣3m3=20N＞12N，
根据浮沉条件可知：物体会上浮，最后漂浮在水面上；
根据漂浮的条件知：受到的浮力
F浮′=G=12N．
10、C
【解析】
AB．直接用F1的力匀速提升重物，则
F1=G，
使用滑轮匀速提升该重物，由于滑轮种类不清楚，F2与G的大小关系不能判断，则无法比较F1与F2的大小．故A、B均错误；
CD．直接用F1的力匀速提升重物，所做的功是：
W1=W有用=Gh；
使用滑轮匀速提升该重物到同一高度，即
W有用=Gh；
但由于至少要克服摩擦力做额外功，故
W2=W有用+W额外，
则
W2＞W1，
故C正确、D错误。
故选C。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、2.5X104 Pa 1:2
【解析】
木块对桌面的压力F=G=mg=25kg×10N/kg=250N，
木块对桌面的压强
设原来正方体的重为G，底面积为S，
原来正方体放置在水平地面上，对地面的压强：
将这个木块切成完全相同的八个小正方体，则一个小木块的重为，其底面积为，
一个小正方体对水平地面的压强：，即
12、15 倒立 幻灯机
【解析】
平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点，
焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是15cm．2f＞u＞f，成倒立、放大的实像．利用这一成像原理可以制成幻灯机．
13、凝华 凝固
【解析】
雾凇是空气中的水蒸气遇冷直接由气态变为固态形成的，属于凝华，凝华放热。六种物态变化中，放出热量的物态变化过程有：凝华、液化和凝固。
14、温度 22℃
【解析】
由图知，仪表上方标有“℃”，而℃是温度的常用单位，所以此仪表是测量温度的仪表；在表盘上，20℃之间有10等份，所以1等份代表2℃，指针在“20”后面一个小格，所以温度是22℃．
15、电磁感应 声音 方向
【解析】
动圈式话筒是利用电磁感应原理：人说话时，声带振动产生声音，声音通过空气传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，故能产生感应电流．动圈式话筒产生的携带声音信息，且方向变化的电流，经功放机放大后传入扬声器，方向变化的电流使线圈产生方向变化的磁场，线圈产生的磁场和永磁体作用，使线圈不断来回振动．带动纸盘振动，把声音还原出来．
16、变小 变大
【解析】
当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律电路中电流的变化和和R1两端的电压变化，根据串联电路的电压特点判断电压表示数的变化．
【详解】
由电路图可知，R1与R2串联，油量表（电流表）测电路中的电流，电压表测R2两端的电压．
当油面上升时，R2接入电路的电阻变小，电路中的总电阻变小，
∵I=，
∴电路中的电流变大，即油量表的示数变大；
∵U=IR，
∴R1两端的电压变大，
∵串联电路中总电压等于各分电压之和，且电源的电压不变，
∴R2两端的电压变小，即电压表的示数变小；
17、木块B被撞的距离 控制变量法或转换法
【解析】
让同一钢球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系，采用的是控制变量法；实验中通过观察木块B被撞击后运动的距离的大小来间接判断物体动能的大小。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
由图可知，螺旋管中电流的方向是向上的，根据安培定则可知，螺旋管的右端为S极，左端为N极，磁感线总是从磁铁的N极出发，回到磁体的S极的，故A点的磁感线的方向是向右的，如图：

19、
【解析】
由图知道，O为支点，过O点作阻力F2 的垂线，即为阻力F2 对支点O的力臂L2；动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1 ，OA即为动力臂L1，如下图所示：

20、平衡螺母 右 右 右边取下一只钩码挂在左边钩码下 变大 处于水平位置时F的力臂为0，杠杆不能平衡
【解析】
（1）由a图知道，杠杆的左端低，说明杠杆的重心在支点的左侧，所以应该将杠杆平衡螺母向右调节，使杠杆在水平位置平衡；
（2）设每个钩码重为G，杠杆上每格长L，由图b知道 ，左侧力与力臂的乘积是：2G×4L=8GL，右侧力与力臂的乘积是： 5G×3L=15G L，由于15GL＞8GL，所以杠杆右侧下降；如果不改变钩码总数和悬挂点位置，而要杠杆平衡，设从右侧取下n个钩码挂到左侧，则：（5-n）G×3L=（2+n）G×4L，解得：n=1，即需将右侧1个钩码挂到左侧即可；
（3）在A点施加一个始终水平向右的拉力F，缓缓将杠杆拉至图示位置，此过程中砝码的拉力与力臂的乘积在增加，而拉力F的力臂在减小，所以 由平衡条件知道，拉力F会变大；
由图将杠杆左侧的所有钩码拿掉，在A点施加一个始终水平向右的拉力F，当杠杆拉到水平位置时F的作用线通过支点，即力臂为0，由杠杆的平衡条件知道，始终不能平衡．
21、取下最后添加的砝码，向右移动游码，直至天平平衡 DCEBA 159.8 1.1×101
【解析】
（1）天平调节方法：左偏右调，右偏左调;注意称量前调平衡螺母，称量过程中调游码；
（2）根据天平的使用以及测量密度的原理分析解答；
（1）①砝码加游码为物体的质量；②读出橙汁的体积，算出橙汁的质量，再根据密度的计算公式即可计算橙汁的密度．
（4）只有天平，没有量筒，可以利用等体积的水和橙汁，称量水和橙汁的质量，根据体积相等列出等式求出橙汁的密度．
【详解】
（1）题中在测量质量的过程中指针右偏，所以应取下最后添加的砝码，向右移动游码，直至天平平衡；
（2）①测量质量先调节天平，用天平测出橙汁和烧杯的总质量减去空烧杯的质量，再测量体积，故为了测量结果更准确，下列实验步骤的合理顺序是DCEBA；
（1）砝码和游码的位置如图乙所示，则总质量为：100g+50g+5g+4.8g=159.8g；
橙汁的质量为：m橙汁=159.8g—104.8g=55g
橙汁的体积为：V橙汁=50ml=50cm1
橙汁的密度为：
（4）橙汁的密度为：
测量液体密度时，只有量筒没有天平，可以采用被测液体和水的质量相同进行测量；只有天平没有量筒，可以采用被测液体和水的体积相同进行测量．酱油体积的测量是本实验的难点，巧妙地利用等效替代法，是解决此题的关键．
22、10.0 主光轴 放大 投影仪 B 远视
【解析】
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，根据凸透镜成像的规律知，此时物距大于二倍焦距，像距为一倍到二倍焦距之间，当物距远大于二倍焦距时，像距会非常接近焦距，即该凸透镜的焦距近似为10cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的主光轴上．
（3）如图甲所示，光屏上呈现清晰的像，此时物距小于像距，则像放大，故此像的性质是倒立放大的实像，这是投影仪的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时物距小于焦距，成正立放大的虚像，像与物体位于凸透镜的同侧，物体、像、凸透镜在一条直线上，所以人眼应按图中B观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，说明像距变小了，则眼镜对光线起到了会聚的作用，应为凸透镜，所以该眼镜是远视眼镜．
点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 1N 0.8×103kg/m3 400Pa。
【解析】试题分析： 由题意知：实心正方体木块的体积V=1.25×10-4m3，底面积S=25×10-4m2，溢出水的质量为m排=0.1kg，g=10N/kg，则木块受到的浮力F浮=m排g=0.1kg×10N/kg=1N；本块处于漂浮状态，G= F浮=1N，F向下=0，木块的密度；由F浮=F向上－F向下得F向上=1N，则木块下表面受到水的压强。
【考点定位】密度、压强与浮力的相关计算。
24、（1）48.4Ω．（2）300s；（3）200V 1A．
【解析】
（1）由P=可得，养生壶正常工作时的电阻：
R===48.4Ω．
（2）水吸收的热量：
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（85℃-20℃）=2.73×105J，
由η=可得，养生壶消耗的电能：
W===3×105J，
由P=可得，养生壶工作时间：
t===300s；
（3）在用电高峰时，养生壶仍然将1kg水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
则养生壶的实际功率：
P实===W≈826W，
养生壶的电阻不变，由P=可得实际电压： U实= ==200V，
此过程共耗电3.726×105J，则电路的总功率：
P总===1026W，
因为P总=P实+P液晶，
所以液晶电视机的实际功率：
P液晶=P总-P实=1026W-826W=200W，
由P=UI可得，通过液晶电视机的电流：
I===1A．
