2025届江苏省无锡市江南中学初三摸底（4月）调研测试物理试题含解析.doc

2025届江苏省无锡市江南中学初三摸底（4月）调研测试物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是
A．“露似真珠月似弓”，露的形成是液化现象，需要放热
B．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
2．如图所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法错误的是

A．影像传感器上成的是倒立的实像
B．扫码时二维码要位于摄像头一倍焦距以内
C．扫码时二维码要位于摄像头二倍焦距以外
D．要使屏幕上二堆码的像变小，只需将二维码远离凸透镜
3．生活中经常对一些物理量进行估测，下列数值最接近实际情况的是
A．一元硬币的直径约为2.5cm B．人骑自行车的平均速度约为1m/s
C．人沐浴时水的温度约为60℃ D．电视机正常工作的电功率约为1000W
4．如图所示，斜面高为1m，长为4m，用沿斜面向上大小为75N的拉力F，将重为200N的木箱由斜面底端匀速缓慢拉到顶端，下列关于做功的判断正确的是：

A．木箱受到重力做功的大小为800J
B．木箱受到斜面摩擦力做功大小为100J
C．木箱受到合力做功的大小为125J
D．木箱受到斜面的支持力做功大小为200J

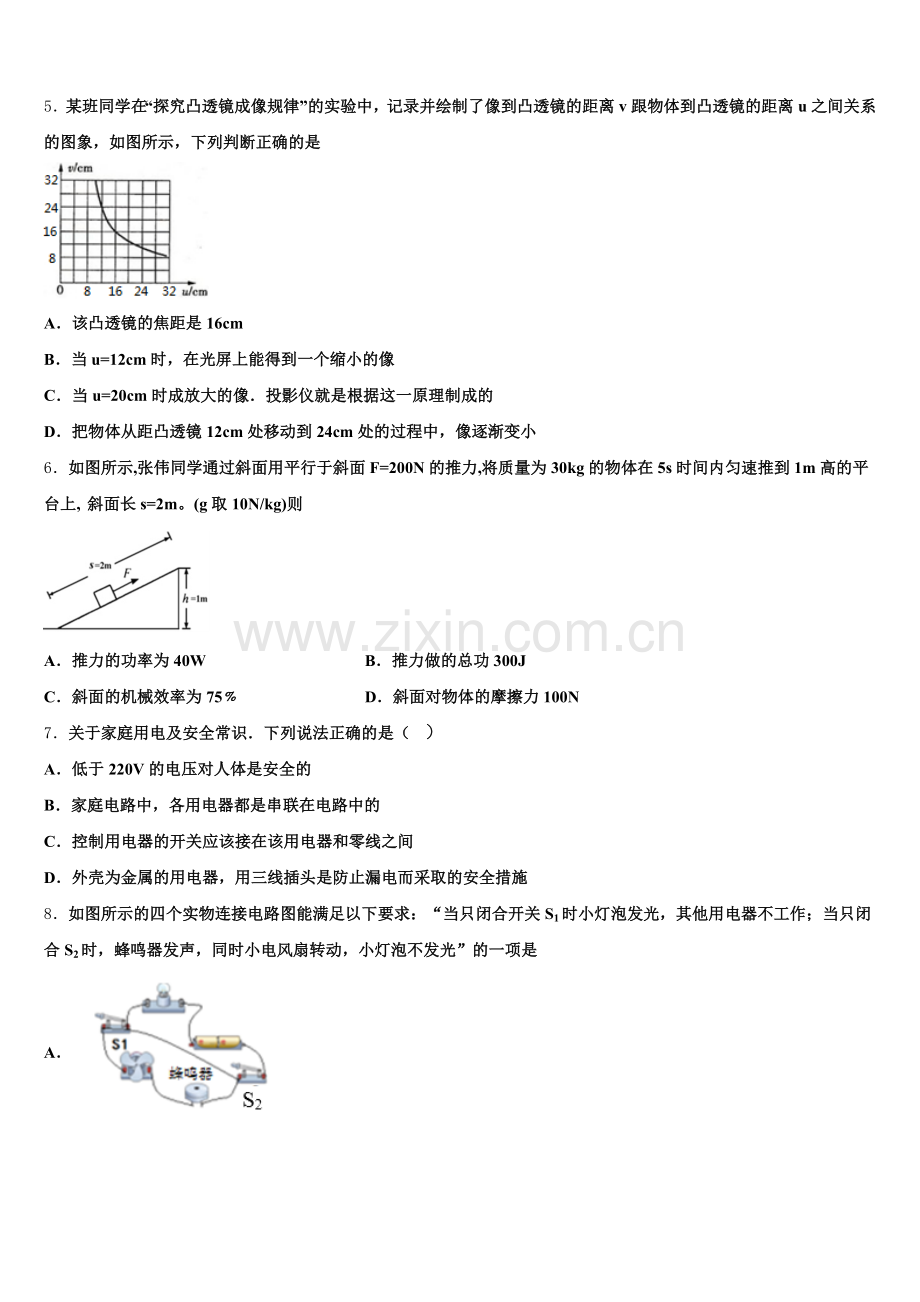

5．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是

A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
6．如图所示,张伟同学通过斜面用平行于斜面F=200N的推力,将质量为30kg的物体在5s时间内匀速推到1m高的平台上, 斜面长s=2m。(g取10N/kg)则

A．推力的功率为40W B．推力做的总功300J
C．斜面的机械效率为75﹪ D．斜面对物体的摩擦力100N
7．关于家庭用电及安全常识．下列说法正确的是（ ）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
8．如图所示的四个实物连接电路图能满足以下要求：“当只闭合开关S1时小灯泡发光，其他用电器不工作；当只闭合S2时，蜂鸣器发声，同时小电风扇转动，小灯泡不发光”的一项是
A．
B．
C．
D．
9．关于声现象，下列说法正确的是
A．物体振动的越快，发出的音调越低
B．外科医生利用超声波振动除去人体内的结石是利用了声音传递能量
C．用真空罩罩住发声体减弱噪声的做法是控制噪声的产生
D．声音在不同介质中的传播速度都相同
10．小丽同学在他的笔记本中对《粒子和宇宙》进行了如下知识梳理：①热胀冷缩说明分子大小随温度的变化而改变；②海绵被压后体积变小说明分子间有空隙；③摩擦起电说明物体能自发产生电荷；④原子是由质子和中子组成；⑤谱线“红移”说明星系在离我们远去；⑥物体内原子核的正电荷数与中子所带负电荷数相等；⑦宇宙是有层次的天体结构系统，是有起源的、膨胀的和演化的．请你来帮他检查一下，以上的结论中归纳有错误的是
A．②③④⑤⑥ B．①②③④⑥
C．①②④⑥⑦ D．①③④⑤⑥
二、多选题（本大题共3小题，共12分）
11．有关压强知识的应用，下列说法正确的是
A．人用吸管吸饮料时利用了大气压
B．载重汽车装有许多车轮是为了减小车对路面的压强
C．水坝的下部比上部建造得宽，是由于水对坝的压强随深度的增加而增大
D．飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越大的原理
12．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．电压表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V．由此可判断此电路的故障可能是

A．开关发生断路 B．滑动变阻器发生断路
C．电源部分发生短路 D．电路的ac之间发生断路
13．下列关于物态变化的说法不正确的是
A．把的冰拿到的房间里，它不会立即熔化
B．游泳后刚从水中出来，感觉特别冷，是蒸发放热的原因
C．夏天，揭开冰棒包装纸后，冰棒会冒白气，这是汽化现象
D．电灯泡用久了，钨丝变细和内壁变黑分别是由于钨丝的升华和凝华而造成的
三、填空题（本大题共5小题，共10分）
14．某时刻温度计示数如图1所示，则此时的温度计示数为_____℃．如图2所示是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是_____（选填“串联”或“并联”）的。

15．小丽闻到烧饵块的香味，是因为烧饵块分子在做_____运动；把一壶2kg的水从25℃加热到75℃，水吸收_____J热量（c水＝4.2×103J/（kg•℃））。
16．如图所示，一薄壁轻质圆柱形容器（重力不计），底部面积是8×103cm2，内放一重为5N、边长为0.1m的正方体木块（与容器底不密合），现向容器内缓慢注入一定量水后，当木块对容器底的压力恰好为0时，则容器内水的深度为_____cm；容器对水平面的压强为_____Pa．

17． “小荷才露尖尖角，早有蜻蜓立上头”，现有一蜻蜓立于距水面0.6m处的荷尖上，池中水深2m，则蜻蜓在水中的像距水面___________m；当蜻蜓飞离荷尖靠近水面时，在水中的像将___________（选填“变小”“变大”或“不变”；荷叶上的两滴水聚成一大滴，表明分子间存在___________。
18．苏州市城乡电网改造后，家用的电能表全部改用了精度高、能耗少的脉冲式数字电能表．小明家脉冲式数字电能表的表盘上有“3000imp/kW•h”、“220V、20A”等信息，若小明关闭其它所有的用电器，只接通一只“220V、100W”的电灯，使其工作1h，则电灯消耗的电能是_____J，指示灯闪烁了_____次．
四、计算题（本大题共3小题，共29分）
19．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙，S1为温控开关，S2为门控开关，R为石英加热管。消毒柜的总功率为1250W，臭氧发生器的功率为150W．求：
关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能。正常工作时通过石英加热管R的电流和它的阻值。若在货架上放100kg的不锈钢餐具，将其从20℃加热到70℃，则不锈钢餐具吸收的热量[c钢＝0.46×103J/（kg•℃）]。
20．如图甲所示，把一质量为8kg，棱长为0.1m的正方体实心金属块，放入水平放置装水的平底圆柱形容器中，金属块静止后沉在容器底部（未与容器底部紧密接触）此时水面到容器底的高度为0.25m．（ρ水＝1.0×103kg/m3，g＝10N/kg）求：
金属块受到的浮力：金属块的密度：水对金属块下表面的压强：若用图乙所示的滑轮组，把金属块在水中匀速提升（金属块未露出水面，忽略水对物体的阻力）时，此过程绳子自由端的拉力F为50N，求滑轮组的机械效率．
21．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8 min，其正常工作过程中电热管和电动机的工作时间与工作状态如表所示。

工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆
加热
粉碎打浆
加热
（1）豆浆机正常工作时，电热丝电阻是多少？豆浆机正常工作做一次豆浆，电流做功多少焦？为测定家里电路的实际电压，小明将家里的其他用电器都断开，只让这款豆浆机工作，他观察到在豆浆机的电热丝工作的3 min内，家里标有“2 000 r/kW·h”字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
五、作图题（本大题共2小题，共4分）
22．如图所示，请画出使杠杆在图示位置保持平衡时所施加的最小力的示意图．

23．如图是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在示意图中画出阻力臂l2（图中阻力F2已标出），并画出施加在A点的最小动力F1．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．在“探究杠杆的平衡条件”的实验中：

（1）调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．
（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．
（3）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．
（4）如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
25．小文用图甲所示的装置探究“海波熔化过程的规律”时，依据实验证据描绘出海波的熔化曲线，如图乙所示.（处理此题时，默认海波单位时间内吸热相等）

（1）实验中用到的测量工具是：___________________；海波的熔化条件是：_________.
（2）请你设计记录海波熔化过程的表格；并依据海波熔化曲线分别记录一次熔化前、熔化时、熔化后的证据________.
（3）依据熔化图线，可确定液态海波与固态海波的比热容之比为：___________.
26．小明同学用如图所示的实验裝置探究“电流与电阻的关系”，电源电压恒为3V．
请你用笔画线代替导线，把图中的实验电路补充完整；____小明将5Ω的定值电阻接入电路后，闭合开关后，电流表没示数，电压表示数接近电源电压，则电路故障可能是________ 排除故障后，小明移动滑动变阻器的滑片，使电压表的示示数为2.5V，记录此时电流表的示数；随后，将5Ω的电阻换成10Ω的电阻继续实验；接下来他应该将滑动变阻器的滑片向________（选填“左”或“右”）移动，在此过程中眼要看着________（选填“电流表”或“电压表”），直到示数为________时； 一旁的小华同学看完他的实验后说：“用一个热敏电阻代替定值电阻，每测完一组数据后，对电阻进行加热，不就可以改变电阻了吗？”请问：小华的这种实验方法合适吗？________，原因是：________
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
（1）物质由气态直接变为固态叫凝华；物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
（2）物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华．
【详解】
露的形成是液化现象，需要放热，A正确；雾是悬浮在空气中的小水珠，水水蒸气液化形成的，需要放热B.错误；C. “霜叶红于二月花”，霜的形成是凝华现象，需要放热故C错误；D. “已是悬崖百丈冰”，冰的形成是凝固现象，需要放热，故D错误．故选A.
此题考查了生活中的物态变化现象，要求学生运用所学知识解答生活、自然现象．
2、B
【解析】
A．手机摄像头相当于凸透镜，影像传感器相当于光屏，在影像传感器上成的是倒立缩小的实像，故正确；
BC．手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，成倒立、缩小实像的原理制成的，故B错误，C正确；
D．如果要让像变小一些，凸透镜成实像时，物远像近像变小，所以应增大物距，应将二维码远离凸透镜，故正确．
3、A
【解析】
A．一元硬币的直径约为1．5cm，故A符合实际为答案．
B．人正常步行的平均速度约为1m/s，骑自行车的平均速度约为5m/s，故B不符合实际．
C．人沐浴时水的温度与正常体温差不多，约为40℃，故C不符合实际．
D．电视机正常工作的电功率约为100W~100W，故D不符合实际．
4、B
【解析】
A．由题意知，木箱的重力G=200N，h=1m，则受到的重力做功：W有用=Gh=200N×1m=200J，A错误；
B．拉力F做的功W总=FL=75N×4m=300J；则克服摩擦力做功W额=W总﹣W有用=300J﹣200J=100J，B正确；
C．木箱沿斜面缓慢运动，做匀速直线运动，受合力为零，所以合力做功大小为0J，C错误；
D．木箱移动方向与支持力方向垂直，所以斜面的支持力做功为零，D错误．
5、D
【解析】
A．根据凸透镜成像规律可知，当物距与像距相等时，物体放在了二倍焦距的地方，由图像可知，当物距为16cm时，物距与像距相等，故可得焦距应为8cm，故A错；
B．当u=12cm时，物体是放在了一倍焦距到二倍焦距之间，所成的像是倒立放大的实像，故B错；
C．当u=20cm时，物体是放在了二倍焦距以外，所成的像是倒方缩小的实像，应用是照相机，故C错；
D．根据凸透镜成像规律可知，像与物体移动的方向是相同的，像的大小随物距的增大而会减小，故D正确．
6、C
【解析】
推力做的总功：
W总=Fs=200N×2m=400J，故B错误；
推力的功率：
P===80W，故A错误；
有用功：
W有=Gh=mgh=30kg×10N/kg×1m=300J，
斜面的机械效率：
η=×100%=×100%=75%，故C正确；
克服斜面摩擦力所做的额外功：
W额=W总−W有=400J−300J=100J，
斜面对物体的摩擦力：
f===50N，故D错误。
故选C.
7、D
【解析】
A．不高于36V的电压为安全电压，低于220V的电压远远超出了安全电压的范围，故A错误；
B．家庭电路中各用电器要能互不影响，独立工作，所以都是并联的，故B错误；
C．开关应接在用电器和火线之间，这样在断开开关时，用电器与火线断开，更安全，故C错误；
D．外壳为金属的用电器使用三线插头是为了防止漏电而采取的安全措施，即用电器漏电时，电流通过地线导入大地，保证使用人员的安全，故D正确．
故选D．
注意理解三脚插头和三孔插座的作用，其中第三个脚或孔分别连接用电器的外壳和大地，当用电器漏电时，电流能通过地线导入大地，从而保证人员的安全．
8、B
【解析】
A、由图可知，S2在干路上，当只闭合开关S1时，电路为断路，所以小灯泡、蜂鸣器和小电风扇均不工作；当只闭合S2时，小灯泡发光，故A不符合题意；
B、由图可知，当只闭合开关S1时，小灯泡发光，其他用电器不工作；当只闭合S2时，电流经蜂鸣器、小电风扇能形成一个完整的闭合回路，所以蜂鸣器发声，同时小电风扇转动，小灯泡不发光，故B符合题意；
C、由图可知，所有元件串联，当只闭合开关S1时，电路为断路，所有用电器都不工作；当只闭合S2时，电路为断路，所有用电器都不工作，故C不符合题意；
D、由图可知，S2在干路上，当只闭合开关S1时，电路为断路，所以小灯泡、蜂鸣器和小电风扇均不工作；当只闭合S2时，小灯泡发光，故D不符合题意．
9、B
【解析】
试题分析：音调的高低与频率有关，频率越快，音调越高，故A错误；外科医生利用超声波振动除去人体内的结石是利用了声音能传播能量．故B正确；用泡沫盒罩住发声体减弱噪声的做法是在声音的传播过程中减弱噪声，即阻断噪声的传播．故C错误；声音在不同介质中的传播速度一般不同．故D错误；故应选B．
【考点定位】声音的综合利用
10、B
【解析】
①热胀冷缩说明分子间距离可大可小,不能说明分子大小随温度的变化而改变,故①错;
②泡沫海绵块一压体积变小，说明了力可以改变物体的形状,不能说明分子间有空隙，故②错;
③摩擦起电的实质是电子的转移,并非自发产生电荷,故③错;
④原子是由原子核和电子组成,故④错;
⑤谱线红移现象说明了光谱向长波方向偏移,谱线“红移”说明星系在离我们远去的说法正确;
⑥物体内原子核的正电荷数与电子所带负电荷数相等,中子不带电,故⑥错;
⑦宇宙是有层次的天体结构系统,是有起源的、膨胀的和演化的,⑦正确.
可见①②③④⑥错.
所以B选项是正确的.

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A、用吸管从瓶子中吸饮料时,首先吸气时，吸管中的气压减小，饮料在大气压的作用下进入嘴里，是利用大气压工作的故A正确；
B、大型载重汽车有很多轮子，是为了在压力一定时，通过增大受力面积减小车对地面的压强，保护路面，故B正确。
C、由于液体的压强随着深度的增加而增大，所以水坝的下部比上部建造的宽，故C正确。
D、飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理，故D错误。
12、AB
【解析】
该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，结果是Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V；因为Ucd＝6V，且为电源电压，因此cd之间出现断路现象．故可能是开关发生断路或滑动变阻器发生断路，故AB正确．
13、BC
【解析】
A、把-10℃的冰拿到10℃的房间里，冰的温度升高到0℃，并且此时还能继续从房间里吸热时，才会熔化，故A正确；
B、游泳后刚从水中出来，身上的水蒸发吸热，使人体的温度降低，人感觉特别冷，故B错误；
C、夏天，揭开冰棒包装纸后，冰棒会冒“白气”，这是空气中的水蒸气遇到温度较低的冰棒凝结成的小水滴，属于液化现象，故C错误；
D、用久的灯泡内壁发黑是由于灯丝中的钨丝先升华，然后又遇冷在灯泡壁上凝华的缘故，故D正确。

三、填空题（本大题共5小题，共10分）
14、32 串联
【解析】
由图可知，温度计的分度值是2℃，示数越往上越大，是零上，液柱上表面对准了30℃上面第1个小格处，示数是32℃；指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供电压，说明开关与指示灯是串联的，若是并联会造成电源短路。
15、无规则的 4.2×105J
【解析】
小丽闻到烧饵块的香味，这是因为饵块在不停的做无规则的运动，进入鼻孔的缘故，属于扩散现象；
水吸收的热量：Q吸＝c水m（t﹣t0）
＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）
＝4.2×105J。
16、5500
【解析】
当木块对容器底的压力恰好为0时，木块处于漂浮状态，
则此时木块受到的浮力：
F浮＝G＝5N，
由F浮＝ρgV排可得，木块排开水的体积：
V排＝＝＝5×10﹣4m3，
木块的底面积：
S木＝（0.1m）2＝0.01m2，
由V＝Sh可得，容器内水的深度：
h＝＝＝0.05m＝5cm；
容器底面积S容＝8×103cm2＝0.8m2，
容器中水的体积：
V水＝（S容﹣S木）h＝（0.8m2﹣0.01m2）×0.05m＝3.95×10﹣2m3，
容器内水的重力：
G水＝m水＝ρ水V水g＝1.0×103kg/m3×3.95×10﹣2m3×10N/kg＝395N，
容器对水平面的压力：
F＝G+G水＝5N+395N＝400N，
容器对水平面的压强：
p＝＝＝500Pa．
17、0.6 不变 引力
【解析】
已知蜻蜓距水面0.6m，根据像和物到平面镜距离相等可知像到水面的距离也是0.6m；由于物体在平面镜中所成的像是虚像，像和物体的大小相等，所以不管蜻蜓距水面的距离远还是近，像始终和物体等大，因此当蜻蜓飞离荷尖靠近水面时，蜻蜓在水中像将不变。由于分子间引力的作用，所以荷叶上的两滴露珠接触后合成一滴。
18、3.6×105 300
【解析】
接通一只“220V 100W”的电灯，使其工作1h，则电灯消耗的电能为W=Pt=100W×3600s=3.6×105J=0.1kW·h，指示灯闪烁了(0.1 kW·h/1 kW·h)×3000imp=300次．

四、计算题（本大题共3小题，共29分）
19、（1）9×104J；（2）44Ω；（3）2.3×106J。
【解析】
（1）关闭柜门，门控开关S2闭合，只有臭氧发生器工作，
由P＝可得，臭氧发生器工作10 min所消耗的电能：
W＝P发生器t＝150W×10×60s＝9×104J；
（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：
PR＝P总﹣P发生器＝1250W﹣150W＝1100W，
由P＝UI可得，通过石英加热管R的电流：
I＝＝＝5A，
由P＝可得，石英加热管R的电阻：
R＝＝＝44Ω；
（3）不锈钢餐具吸收的热量：
Q吸＝cm（t′﹣t0）
＝0.46×103J/（kg•℃）×100kg×（70℃﹣20℃）
＝2.3×106J。
20、（1）10N：（2）8×103kg/m3；（3）2500Pa：（4）70%．
【解析】
（1）金属块的体积：V金=（0.1m）3=1×10﹣3m3，
由于金属块下沉后静止在容器底部，则V排=V金=1×10﹣3m3，
金属块受到的浮力：F浮=ρ水V排g=1×103kg/m3×1×10﹣3m3×10N/kg=10N；
（2）金属块的密度：ρ金==8×103kg/m3；
（3）水对金属块下表面的压强：p=ρ水gh=1×103kg/m3×10N/kg×0.25m=2500Pa；
（4）金属块的重力：G=mg=8kg×10N/kg＝80N，
由图知，n=2，
滑轮组的机械效率：η==70%．
答：（1）金属块受到的浮力为10N：
（2）金属块的密度为8×103kg/m3；
（3）水对金属块下表面的压强为2500Pa：
（4）滑轮组的机械效率为70%．
21、（1）80Ω；（2）2.298×105J。（3）200V
【解析】
（1）由图乙知道，加热功率为605W，额定电压为220V，所以由P=U2/R知道电热丝电阻是：R=U2/P=(220V)2/605W=80Ω；
（2）由表中数据知道，豆浆机正常工作做一次，打浆（电动机工作）时间是：
t1 =1min+5min-4min=2min；
加热时间是：t2 =t总-t1 =8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功是：
W=W1 +W2 =P1 t1 +P2 t2 =100W×2×60s+605W×6×60s=2.298×105 J；
（3）由“2000r/kW•h”字样的电能表知道，转盘每转2000圈，用电器消耗一度电，当转盘转了50转时，电流做的功是：W=1/2000kW•h×50=0.025kW•h=9×104J
豆浆机加热时的实际功率：P实 =W/t=9×104J/3×60s=500W；
由P=U2/R可得，他家里电路的实际电压是：U′=。

五、作图题（本大题共2小题，共4分）
22、
【解析】
在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，由图示可知，OB是最大动力臂，当力F与OB垂直向上时，力F最小，如图所示．

23、
【解析】
由图知道，O为支点，过O点作阻力F2 的垂线，即为阻力F2 对支点O的力臂L2；动力最小，即动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力F1 ，OA即为动力臂L1，如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
25、温度计、停表 温度达到熔点48℃，继续吸收热量
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃

44

48

50

海波的状态

固态

固液共存状态

液态

3:4
【解析】
(1)试验中需要用温度计测量温度，用秒表测量所用的时间，加热时还要观察海波的状态变化情况；由乙图可知，海波在熔化的过程中，吸收热量，温度保持不变，熔点为48℃，海波的熔化条件是：温度达到熔点48℃，继续吸收热量；
（2）由图象可知，需要记录的数据有，图象的横坐标是加热时间T，纵坐标是海波的温度t，还要观察海波加热时的状态变化情况，依据海波熔化曲线分别记录了一次熔化前、熔化时、熔化后的数据和状态变化情况，根据以上分析，设计记录海波熔化过程的表格为：
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃

44

48

50

海波的状态

固态

固液共存状态

液态

（3）由熔化图线，可知固态海波0-4min内，温度升高8℃，每分钟温度升高2℃；液态海波7min-10min内，温度升高8℃，每分钟温度升高 ℃，因为默认海波单位时间内吸热相等，海波固体、液态质量相同，由 可得液态海波与固态海波的比热容之比为： .
26、 R断路 A 电压表 2.5V 不合适 热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系
【解析】
（1）探究“电流与电阻的关系”，电压表与电阻并联，已知电源电压恒为3V，所以电压表选用0~3V量程，滑动变阻器按“一上一下”的方式接入电路中，连图如下：

（2）闭合开关后，电流表没示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源相连通，则电路故障可能是电阻R断路．
（3）将5Ω的电阻换成10Ω的电阻继续实验，根据串联分压原理，电压表示数变大，为控制电压表示数不变，根据串联电路电压的规律，应增大滑动变阻器分得的电压，根据分压原理，应增大滑动变阻器连入电路中的阻值，所以应将滑动变阻器的滑片向A移动，在此过程中眼要看着电压表，直到电压表的示数为2.5V时；
（4）探究“电流与电阻的关系”需要控制电压相同，改变电阻，用热敏电阻代替定值电阻，热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系．
